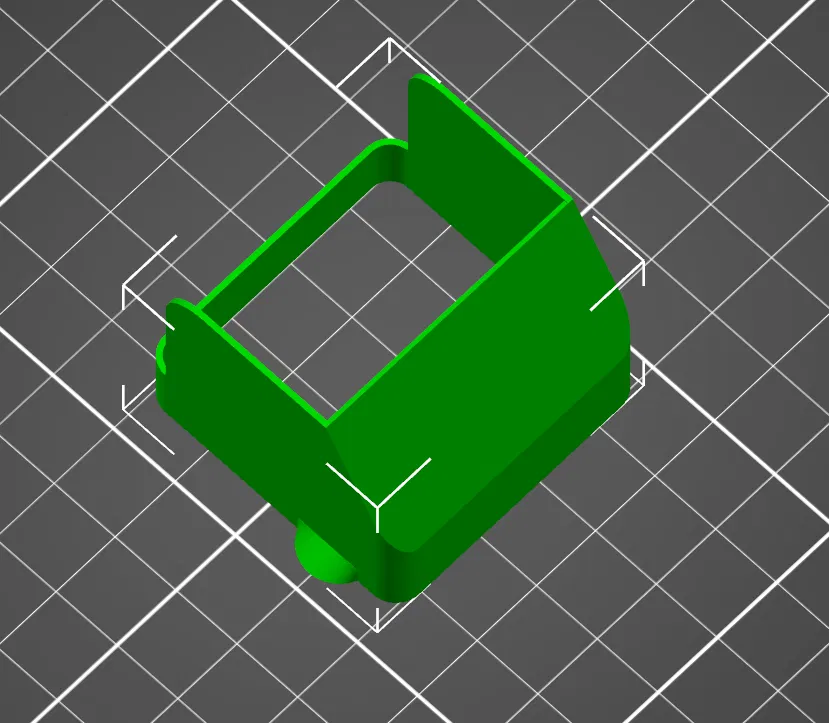

MK4 Hotend Fan Shield - Chặn nhiễu loạn / luồng gió từ quạt hotend - Fan shroud - REMIX

Chế lại từ ý tưởng tương tự của David - nhưng với ngàm kẹp và in dễ dàng hơn / cong vênh ít hơn. * Shroud gắn bằng kẹp

• Gắn/tháo dễ dàng không cần tháo ốc
• Không cần support
• Đáy trơn
• Không hạn chế luồng gió
• chỉ 3.6g / nhẹ tênh
• còn giữ cho sợi nhựa không bay vào quạt V2 nhẹ hơn & ôm hơn :-) * giảm 15% trọng lượng (tường 0.7 thay vì 0.8mm)
• vừa khít hơn một chút (-0.05 đường kính trong)
• thêm viền ngoài 0.2mm để bám bàn tốt hơn V3 nhẹ hơn nữa :-) * thiết kế tối ưu
• chỉ 3g V3 với tường dày hơn: Một số ý kiến phàn nàn rằng nó không đủ cứng và hơi mỏng manh. Phiên bản này không nhẹ nhất, vì độ dày thành đã tăng lên. (Có thể bạn phải nới lỏng ốc quạt để có đủ khoảng trống giữa hộp rôto hành tinh và quạt - Nhận xét từ một người dùng) * tường 0.9 thay vì 0.7mm
• 3.9g V3 thiết kế mỏng → phiên bản mới nhất và là sở thích của tôi :-) * phiên bản thiết kế mỏng - góc tương tự quạt MK4

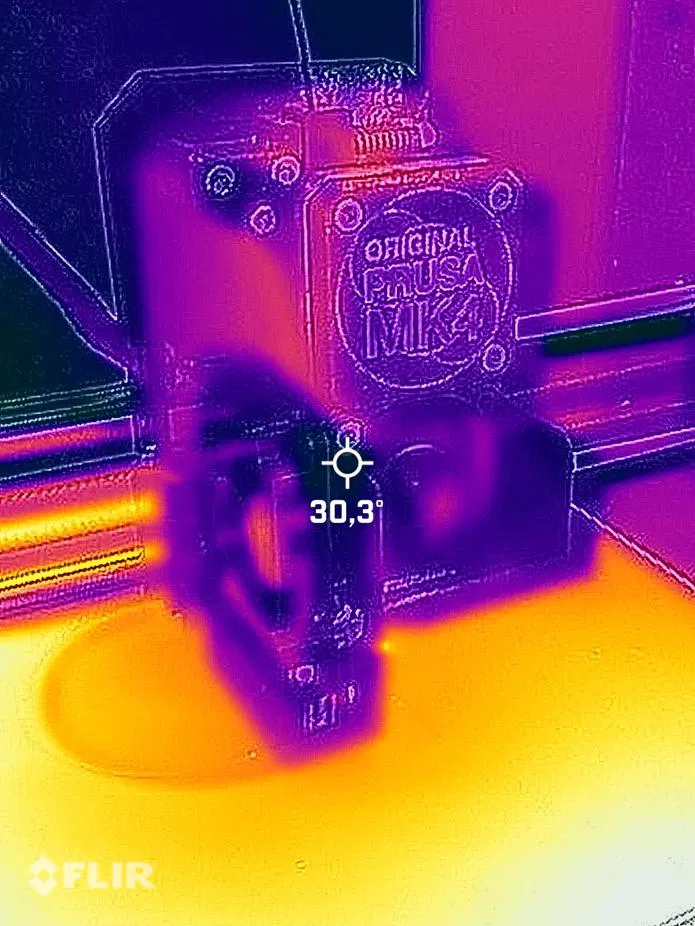

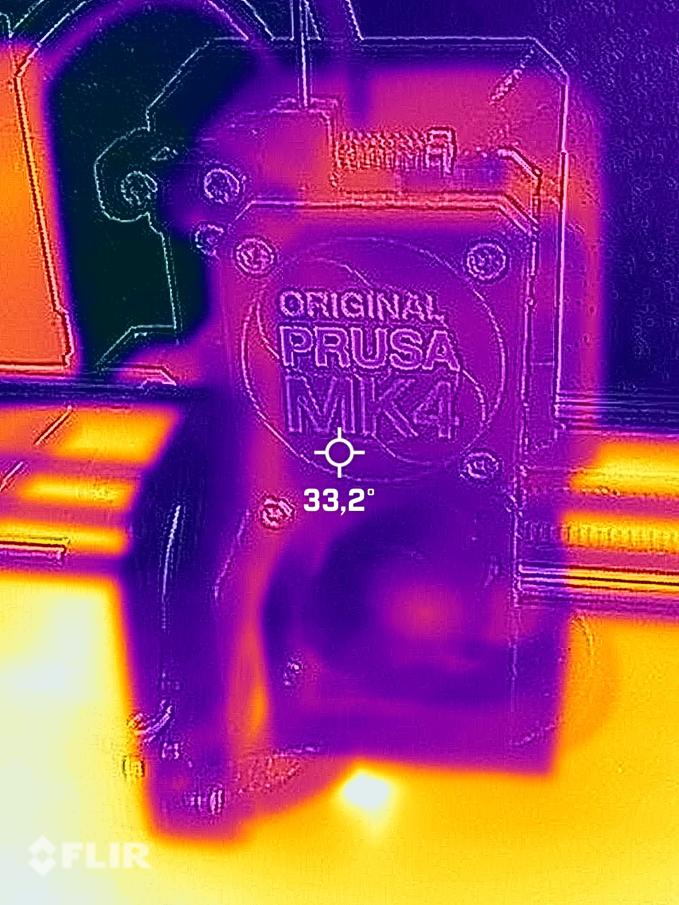

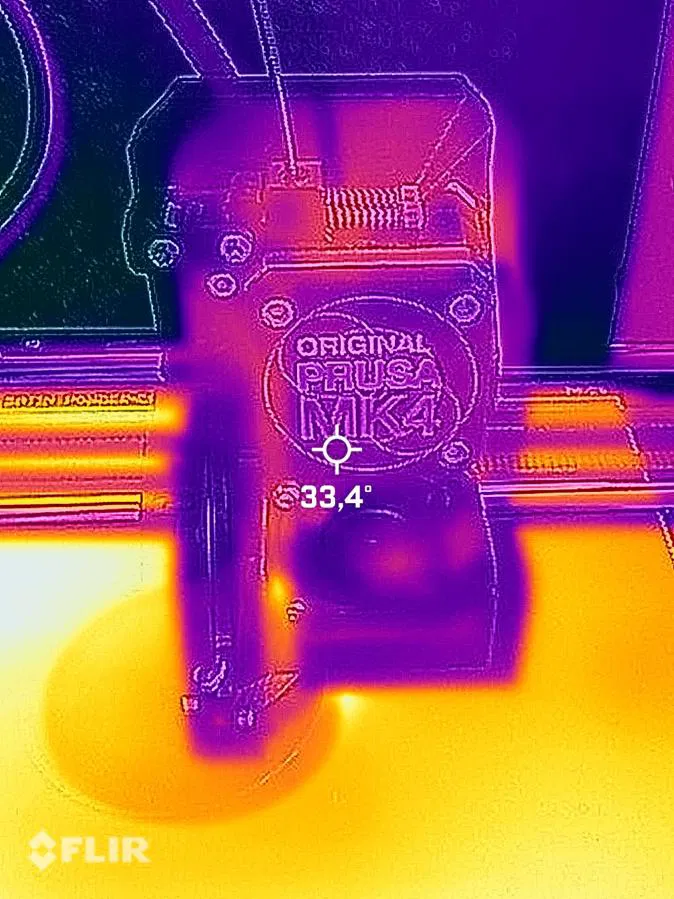

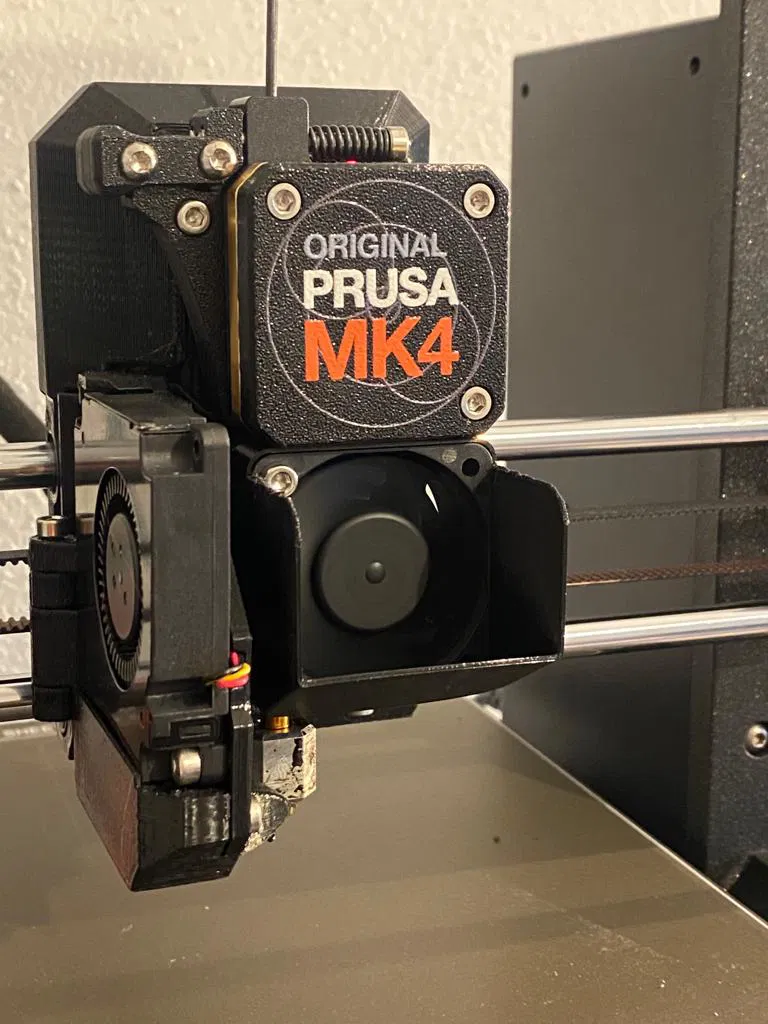

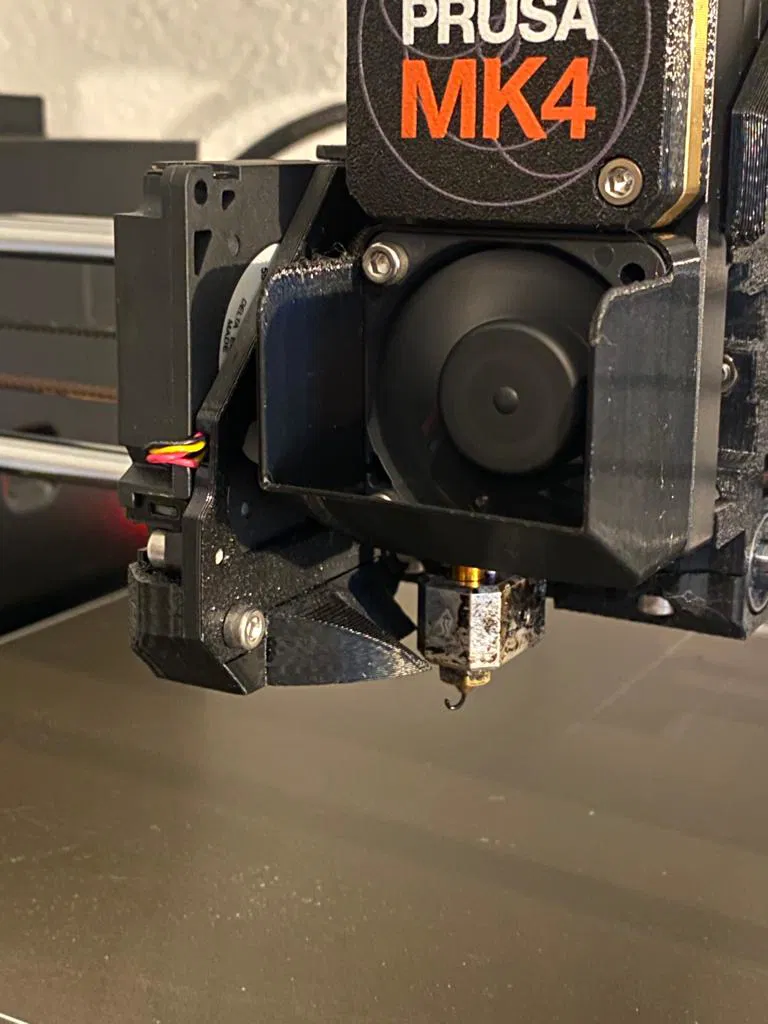

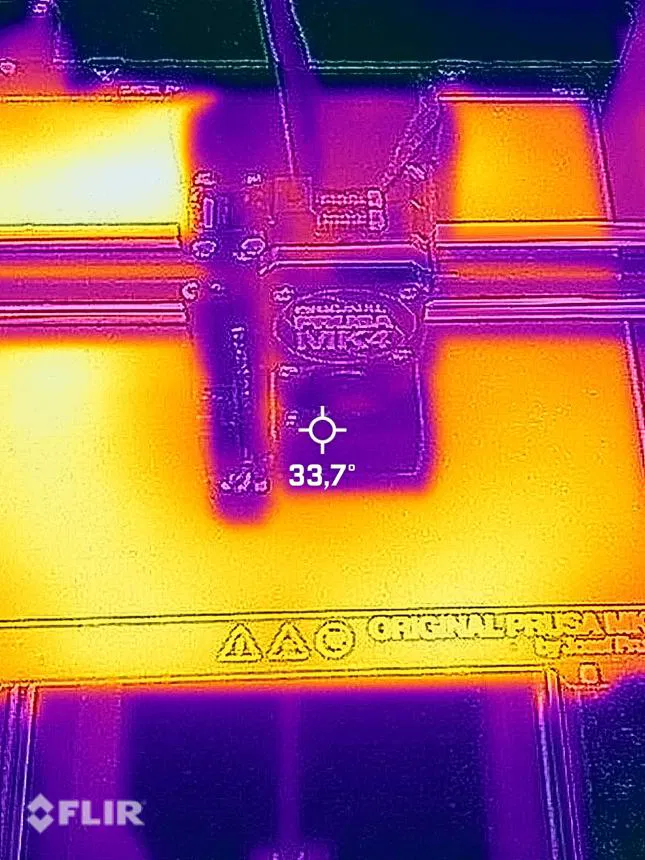

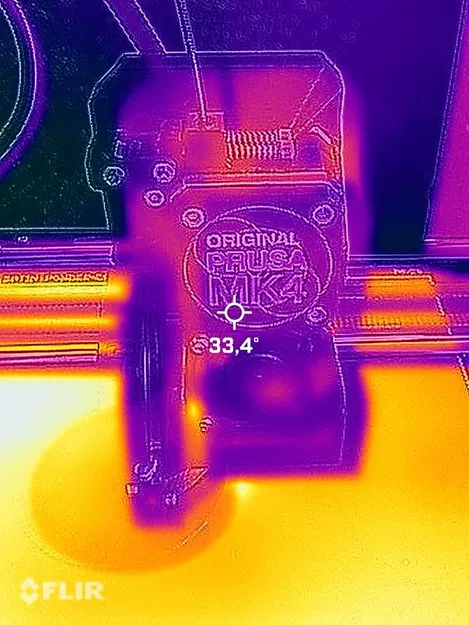

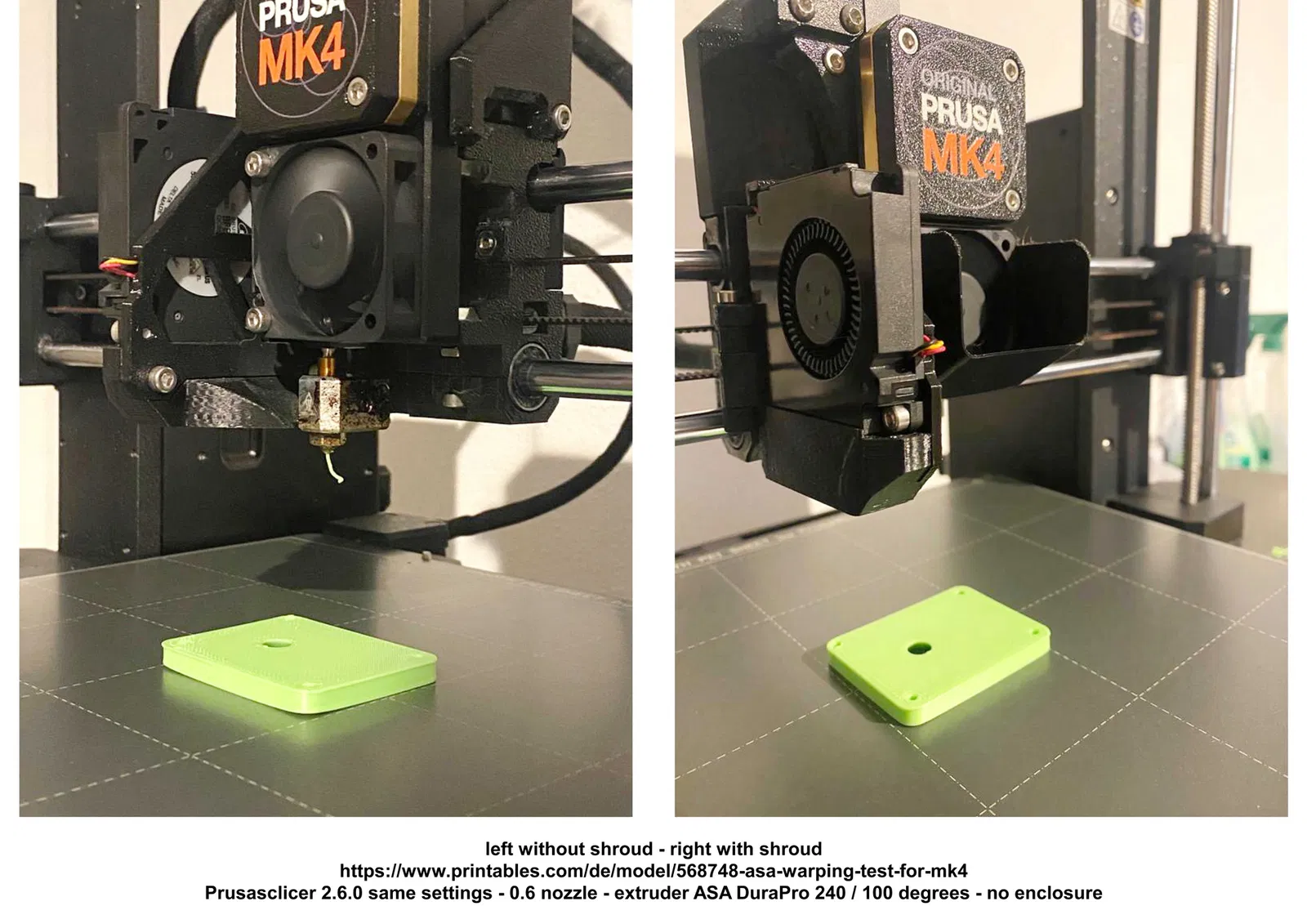

• chỉ 2.8g Nếu thích, bạn có thể kết hợp shroud này với lưới che gắn kẹp của tôi: Lắp đặt: Chỉ cần trượt lên quạt. Vui lòng đẩy cho đến khi Khung Fanduct bằng với vỏ quạt. (Xem thêm ảnh của những người dùng khác) Đảm bảo bạn đã gắn nó vào hết cỡ. Có vẻ như nó đã vào vị trí, nhưng hãy đảm bảo nó đã vào hết. Cái của tôi phát ra tiếng lách cách dễ chịu khi nó vào hết vị trí. In trên máy MK4 bằng PETG với đầu phun 0.6 / Chất lượng 0.15 hoặc 0.2 / không cần support Làm mát bộ phận MK4 không đều - Shroud này ngăn chặn điều đó. Tấm chắn/Vỏ quạt này có tác động tích cực đáng chú ý khi in các vật liệu và hình dạng nhạy cảm với việc làm mát quá mức. Ngoài ra, sửa đổi này đảm bảo rằng quạt hotend nhận được không khí mát hơn. Ống dẫn quạt phù hợp / được đề xuất: https://www.f3d.vn/3d-model/158820-ong-dan-quat-mk4-cai-tien Ống dẫn quạt Extruder MK4 được đề xuất: https://www.f3d.vn/3d-model/101977-ong-dan-quat-mk4-phien-ban-chinh-sua Mô tả từ Thiết kế gốc của David: “Khi tinh chỉnh máy MK4 của tôi để sánh kịp chất lượng in của máy Mk3S+, tôi nhận thấy rằng việc làm mát bộ phận của MK4 không nhất quán. Sau khi kiểm tra kỹ hơn, rõ ràng là vị trí của quạt hotend MK4 đang tạo ra sự nhiễu loạn/luồng gió tại đầu phun và ảnh hưởng đến việc làm mát bộ phận.” Thảo luận trên Diễn đàn PRUSA: https://forum.prusa3d.com/forum/english-forum-original-prusa-i3-mk4-general-discussion-announcements-and-releases/heatbreak-fan-might-be-causing-asa-abs-warping/
