Ống dẫn quạt MK4 cải tiến

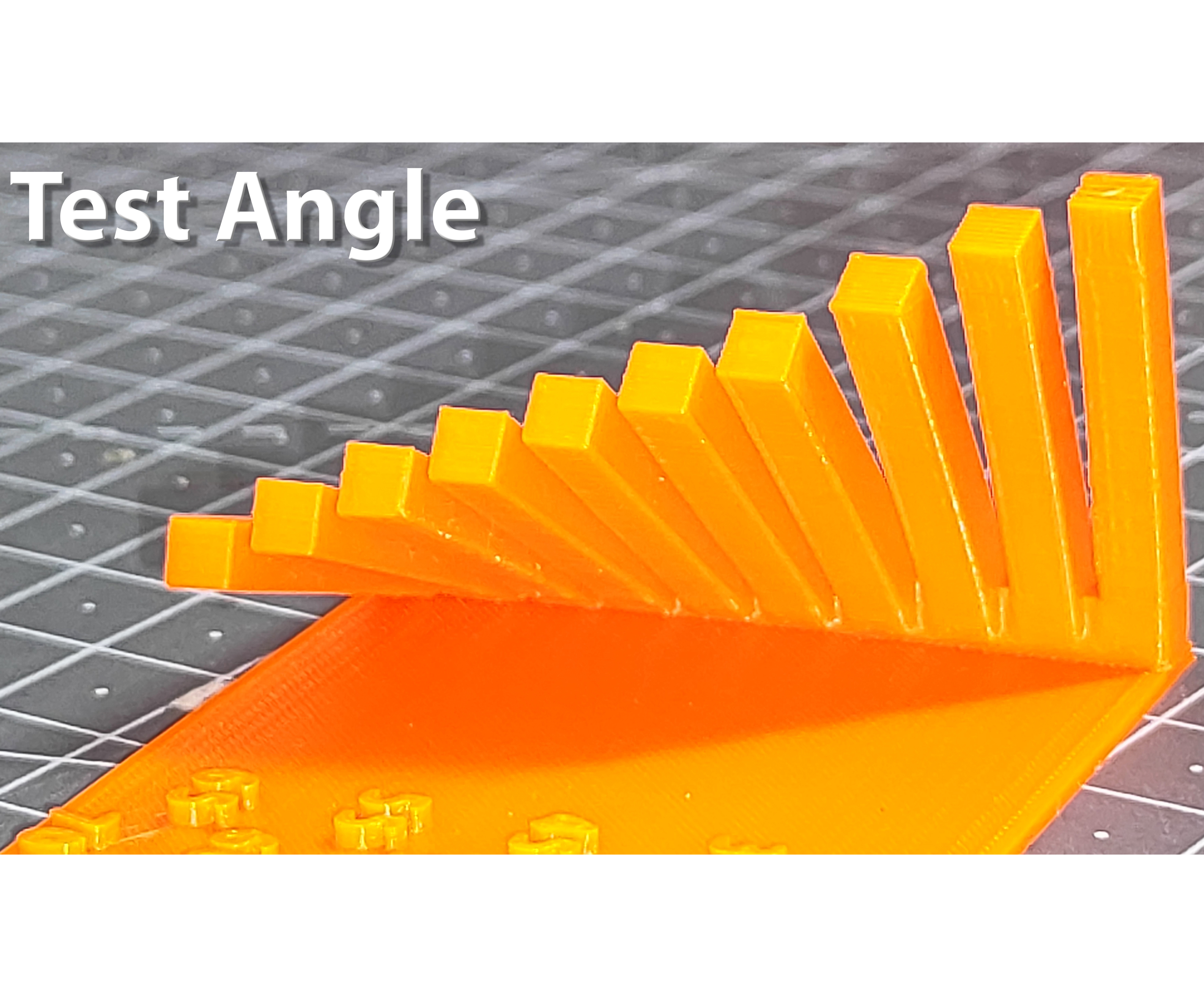

Ống dẫn quạt này cải thiện luồng không khí giúp phần nhô ra tốt hơn (lên đến 70º với chất lượng rất tốt, ảnh thứ 3).

Tôi khuyên dùng Prusament PC Blend-Carbon Fiber hoặc PA11-CF, vì chúng chịu nhiệt và chủ yếu để giảm trọng lượng, nhưng các sợi filament khác cũng có thể hoạt động tốt.

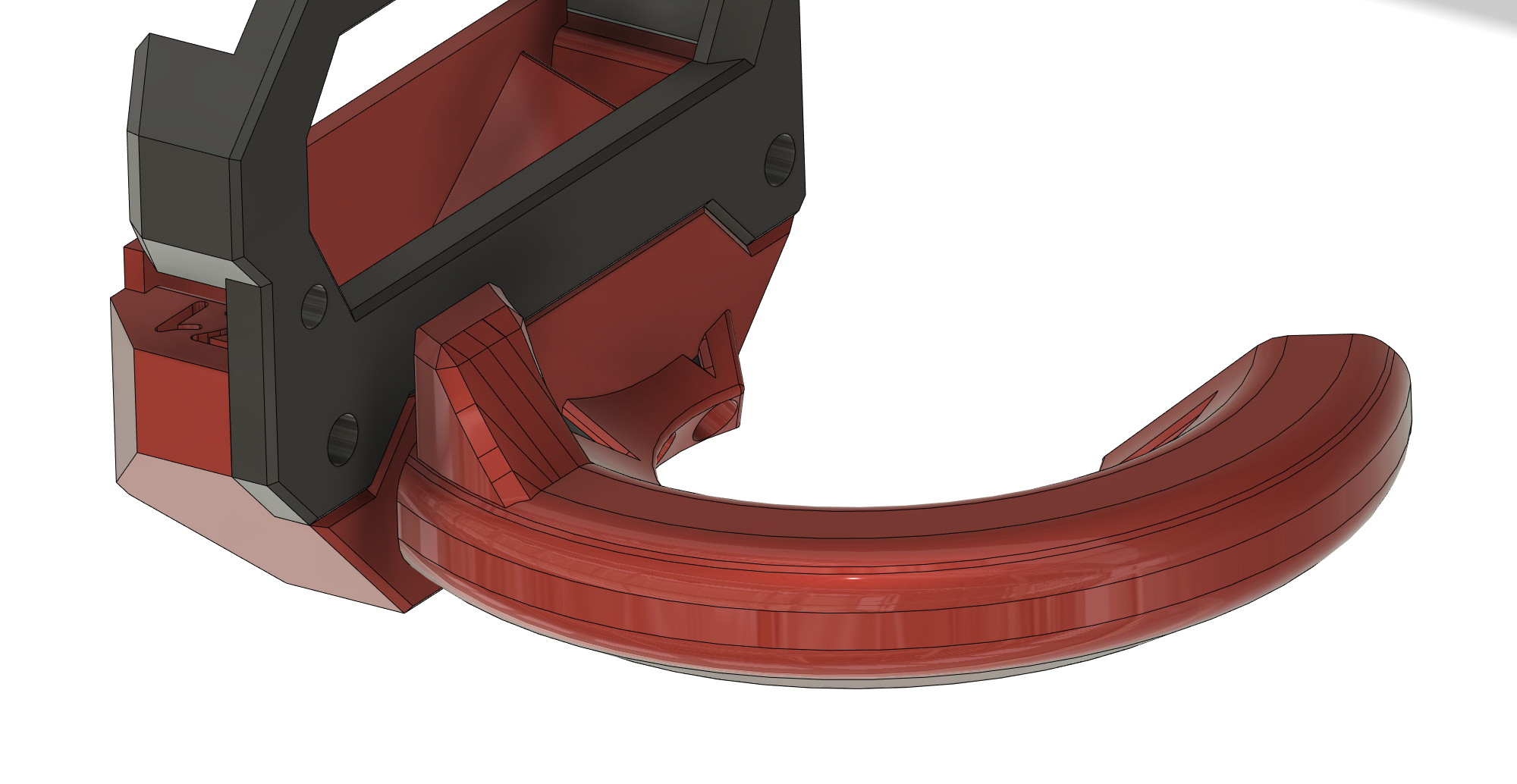

Tôi cũng khuyên dùng cửa quạt cải tiến của tôi (để căn chỉnh ống dẫn quạt tốt hơn): /3d-model/cua-quat-mk4-cai-tien.

Lưu ý: từ phiên bản 7.0 đôi khi cần giảm tốc độ quạt một chút! Thông thường, giảm 5-10% so với cấu hình trước đó là đủ.

Cảnh báo 1: Nếu bài kiểm tra quạt thất bại, vui lòng gỡ bỏ ống dẫn quạt này và hoàn thành bài kiểm tra; sau đó cài đặt lại ống dẫn quạt. Ống dẫn quạt gốc không cần thiết để vượt qua bài kiểm tra, chỉ cần để nó tự do.

Cảnh báo 2: Nên sử dụng cùng với mẫu này (hoặc tương tự): /3d-model/mk4-hotend-fan-shield-loai-bo-nhieu-loan-nhap-tai-voi-phun-gay-ra-boi-hotend-fan-fan-shroud-remix. Nó ngăn chặn sự nhiễu loạn không khí từ quạt bộ đùn.

Ghi chú: Ống dẫn quạt này không thể sử dụng với MK4S vì thiết kế ống dẫn quạt mới của nó khác biệt.

Thông số in:

• 15% infill
• 0.1 layer height
• 3 hoặc nhiều lớp vỏ

Nhật ký thay đổi

V3 (2023/10/21)

• Phát hành ban đầu (đã xóa)

V5 (2023/11/12)

• Luồng không khí tốt hơn.

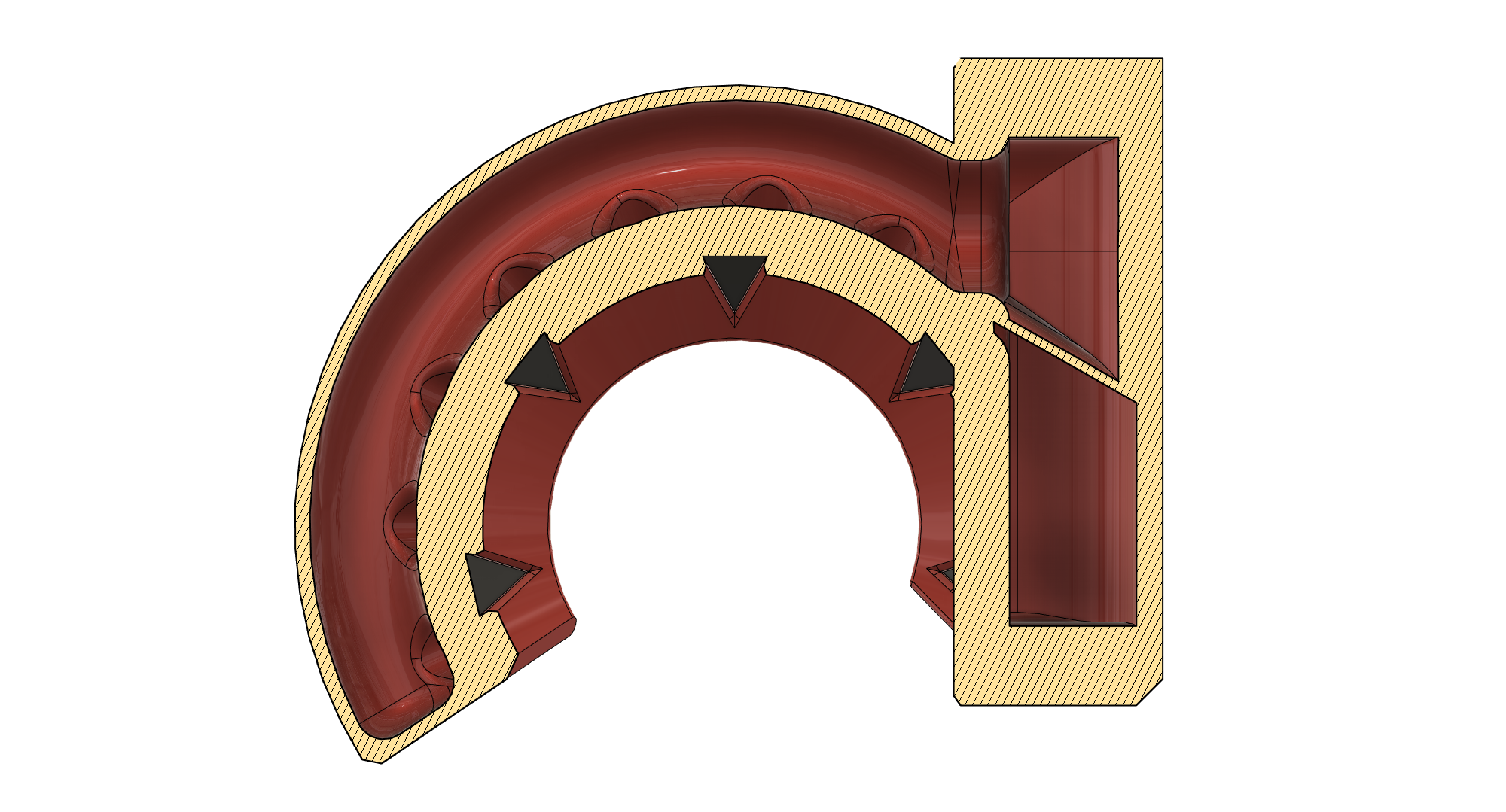

• Bộ chia để cân bằng luồng không khí từ trái và phải.
• Hỗ trợ tùy chỉnh (có thể gỡ bỏ, sử dụng các bộ phận riêng biệt trên PrusaSlicer).
• Tùy chọn: để sử dụng với cửa quạt cải tiến của tôi (/3d-model/cua-quat-mk4-cai-tien).
• Tùy chọn: tệp .3mf cho phiên bản đa màu.

V5 (2023/11/13)

• Đã khắc phục lỗi nhỏ trên lỗ quạt, vui lòng in lại!!
• Đã xóa

V6 (2023/11/14)

• Ống dẫn quạt tương tự với trọng lượng nhẹ hơn 5%

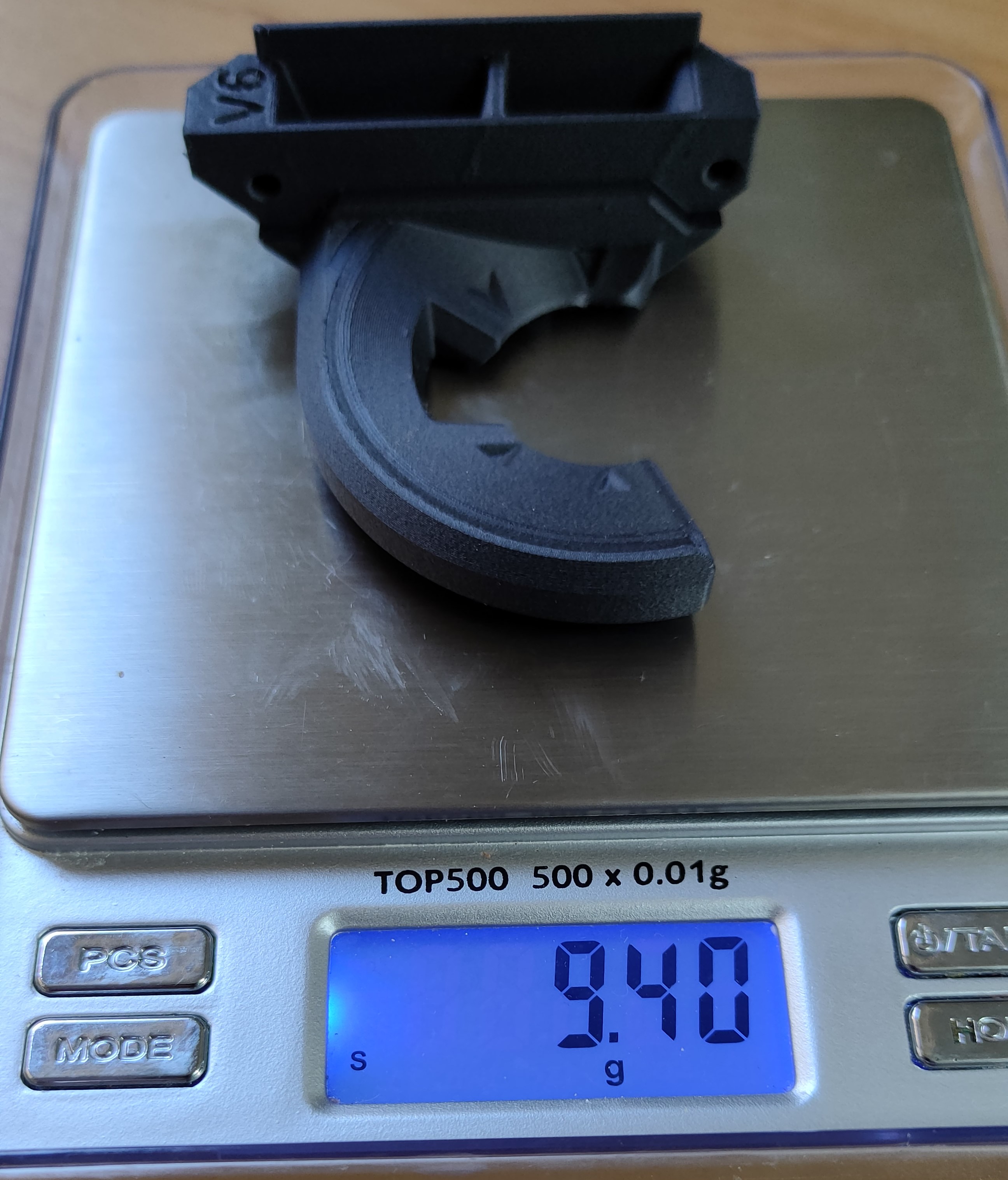

• 9.40g được in bằng PC Blend Carbon Fiber

V6.1 (2023/11/18)

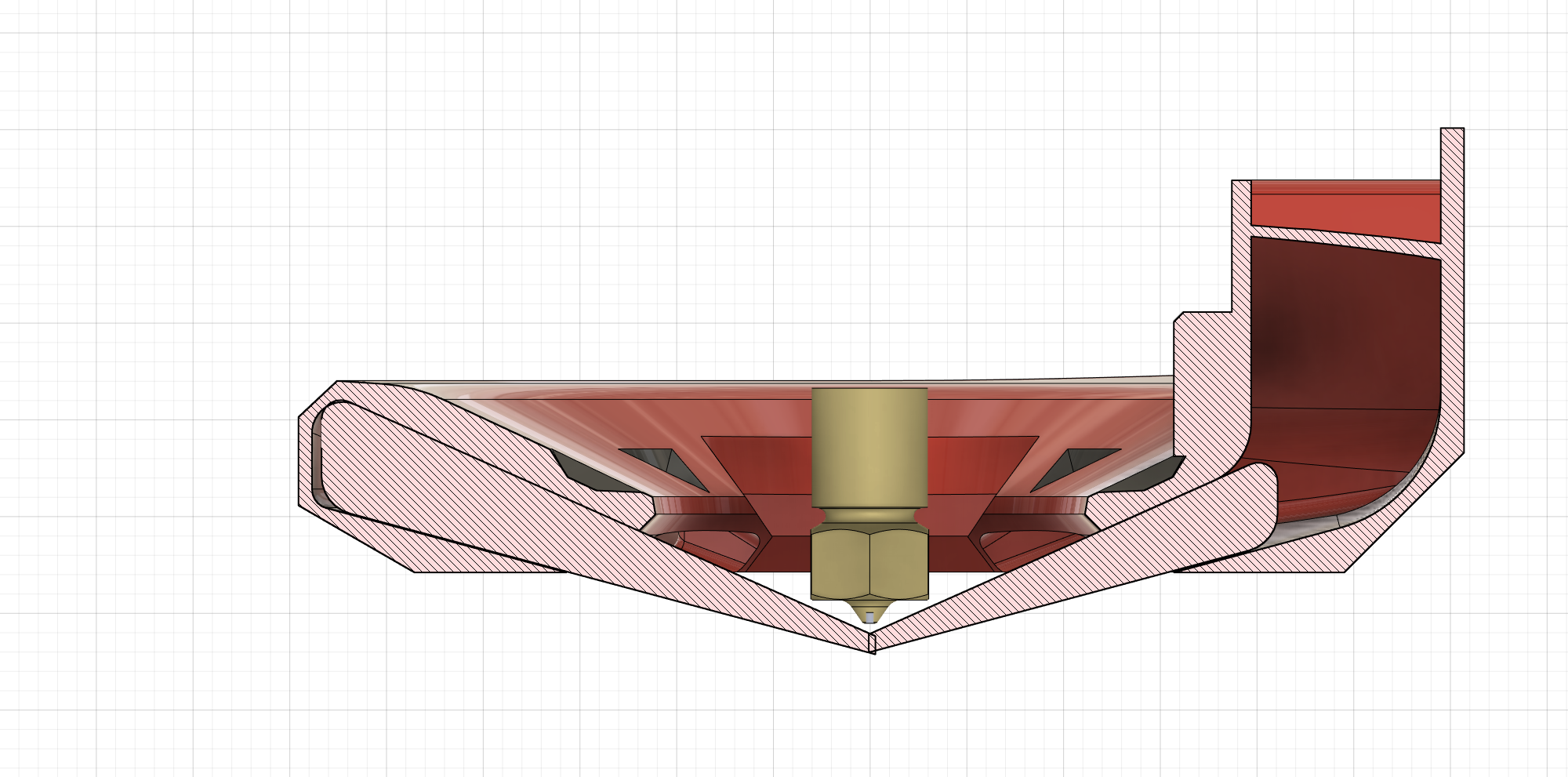

• Ống dẫn quạt được hạ thấp 1.5mm để tiếp cận đầu phun tốt hơn (ít không khí vào khối đầu phun)

V6.2 (2023/11/28)

• Tách xa hơn khỏi bàn nhiệt (0,5mm)
• Giảm thêm khoảng 5% trọng lượng

V6.3 (2023/11/30)

• Giảm thêm khoảng 3% trọng lượng
• Luồng không khí được cải thiện nhẹ
• Vượt qua bài kiểm tra quạt!

V6.3 Chèn (2023/12/01)

• Biến thể để sử dụng chèn ren M3 (M3x4.6x5.7mm)

V6.4 (2023/12/26)

• Tôi nghĩ bây giờ luồng không khí đã được căn giữa hoàn hảo (vui lòng xem video)
• https://www.facebook.com/groups/1910026672591728/?multi_permalinks=3492081117719601¬if_id=1703616893038356¬if_t=feedback_reaction_generic&ref=notif
• Có thể sử dụng với chèn ren hoặc không
• Vượt qua bài kiểm tra quạt

V6.4 (2024/01/30)

• Đã xóa tất cả các phiên bản trước đó

V6.4 Rộng hơn (2024/03/18)

• Tôi đã thêm phiên bản rộng hơn (1mm), trong một số trường hợp có vẻ như nó không được căn chỉnh tốt (do cửa quạt, cửa của tôi giảm thiểu điều này)

V6.5 (2024/05/12)

• Tăng áp suất luồng không khí
• Hỗ trợ tùy chỉnh được cải thiện, dễ in hơn

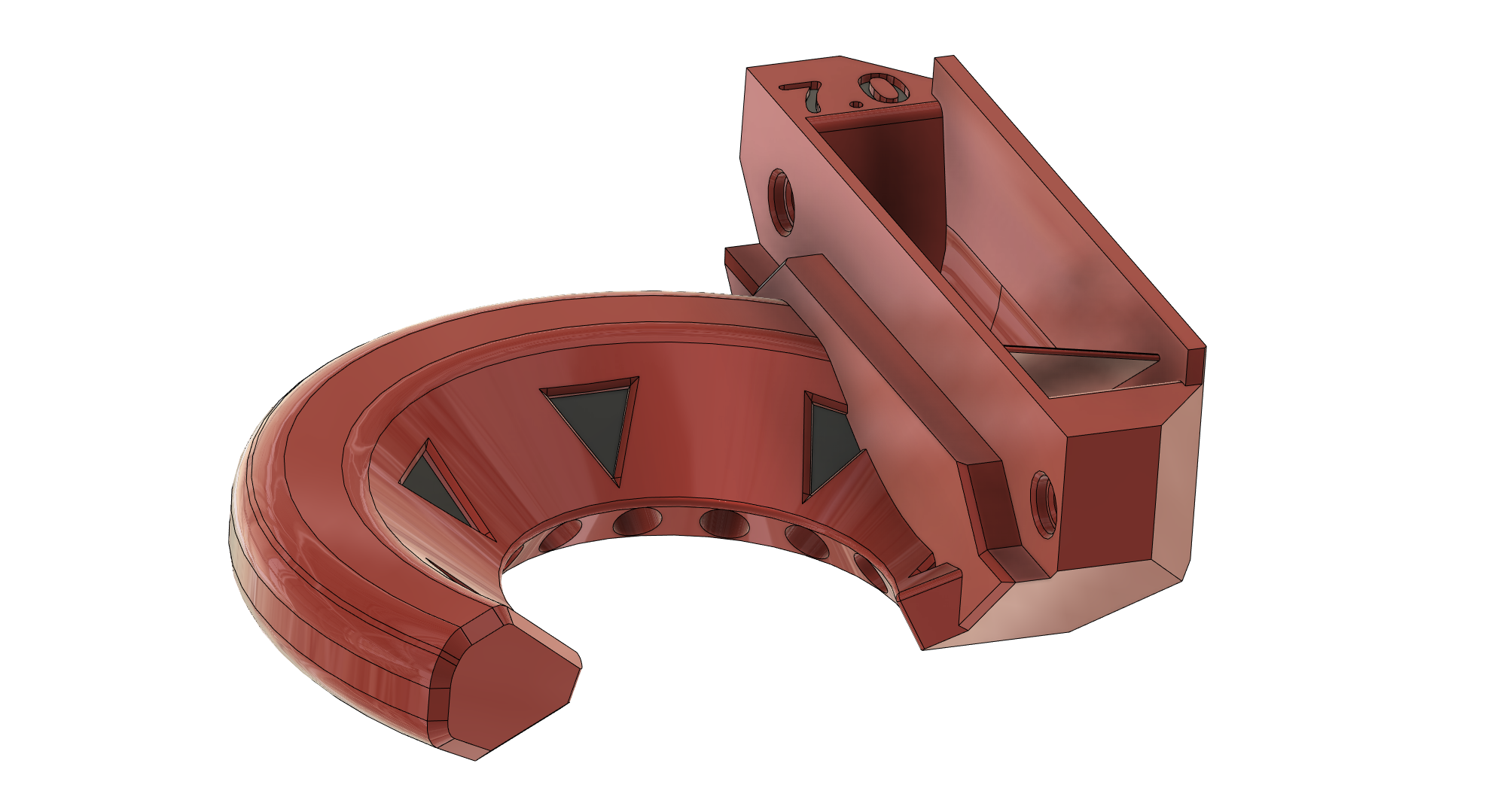

V7.0 (2024/05/16)

• Dễ in hơn nữa, không cần hỗ trợ

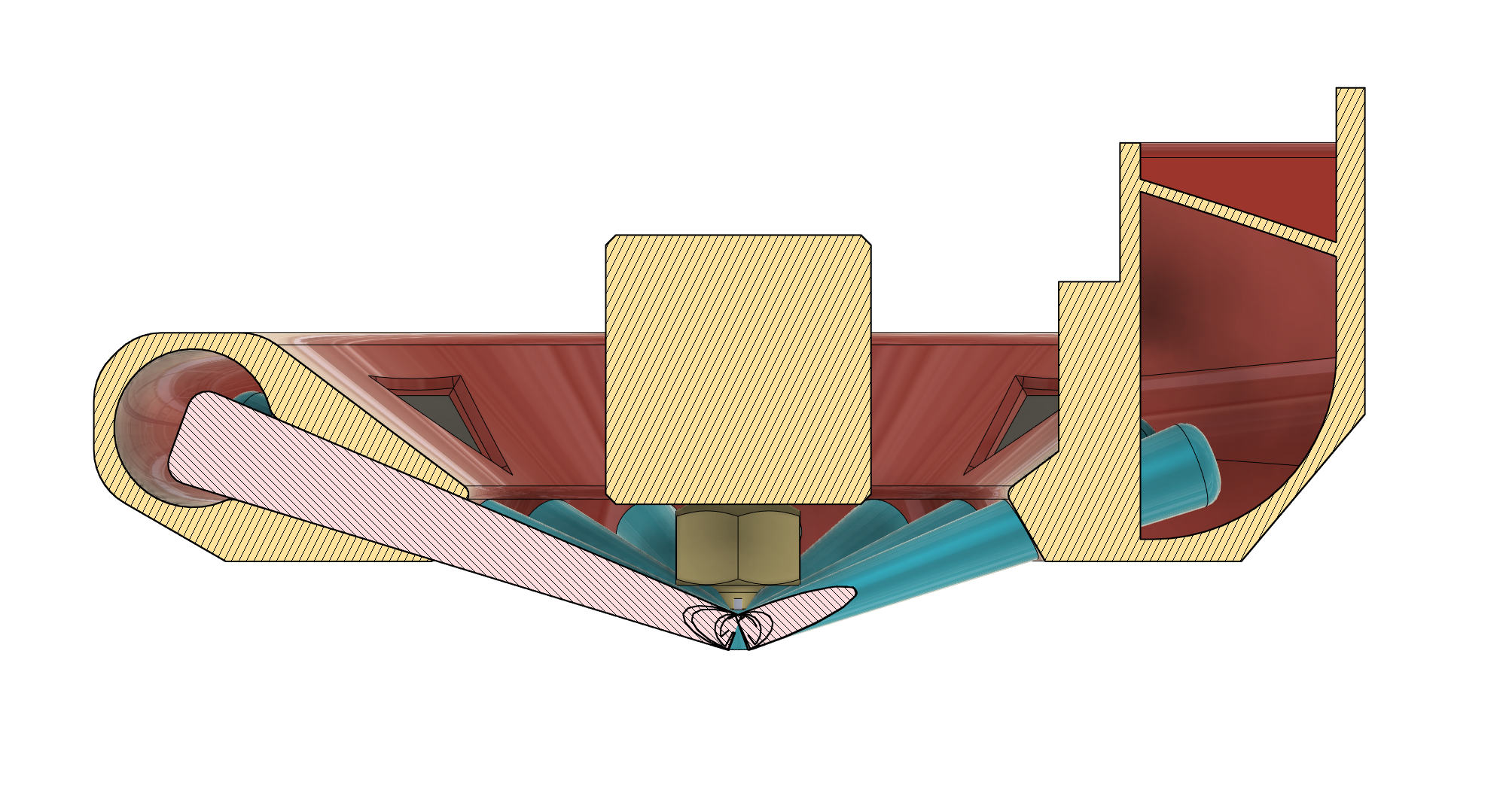

• Phân phối luồng không khí tốt hơn
• Tăng nhẹ áp suất không khí
• Giống như v6.5, có thể sử dụng với hoặc không có chèn ren
• Đã xóa các phiên bản 6.4

V7.1 (2024/06/26)

• Đã thêm một mặt bích nhỏ ("tam giác") để ngăn quạt nghiêng lên trên, tất cả công lao thuộc về: jaxman smitty cho đề xuất này
