Vỏ điện tử cho bo mạch chính CTC A10S

Đây là một vỏ điện tử cho bo mạch chính CTC A10S. Điều này nhằm mục đích loại bỏ chiếc hộp đen lớn cồng kềnh nằm bên cạnh máy in, và để tích hợp điện tử của máy in.

Tôi đã thiết kế điều này như một giải pháp tạm thời cách đây gần 2 năm. Mặc dù tôi chưa bao giờ hoàn toàn hài lòng với nó, nhưng tôi chưa có thời gian để hoàn thiện thiết kế. Có lẽ tôi sẽ không làm vậy, vì vậy hãy thoải mái thực hiện bất kỳ thay đổi hoặc cải tiến nào để phù hợp nhất với nhu cầu của bạn.

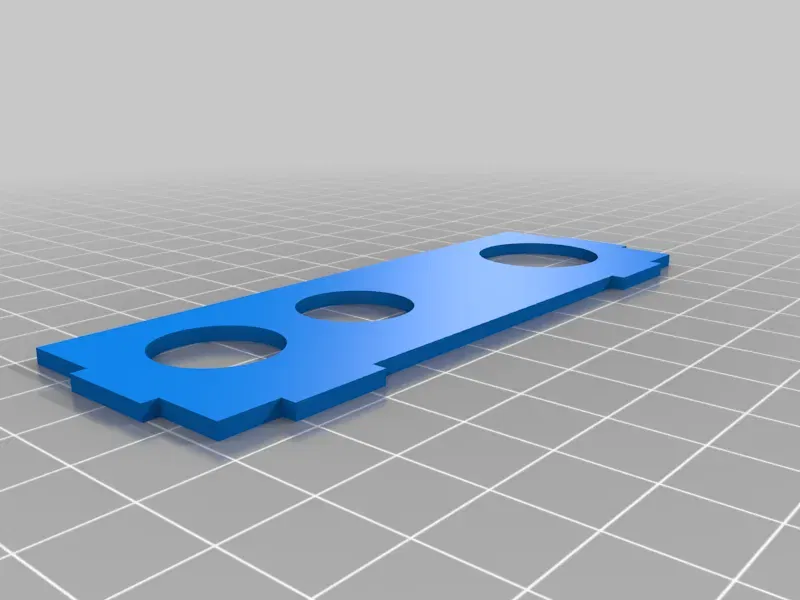

Tôi đã cung cấp một vị trí cho MOSFET cho mặt bàn nhiệt. Tôi muốn giữ cho dây cáp gọn gàng, vì vậy tôi đã nhét MOSFET vào bên trong mặt sau của vỏ. Lẽ ra tôi nên kéo dài hộp một chút trước khi thêm vị trí MOSFET vì nó khá chật chội giữa nó và các đầu nối bulkhead phía sau, nhưng nó đã hoạt động tốt với tôi vào thời điểm đó, và vẫn đang hoạt động.

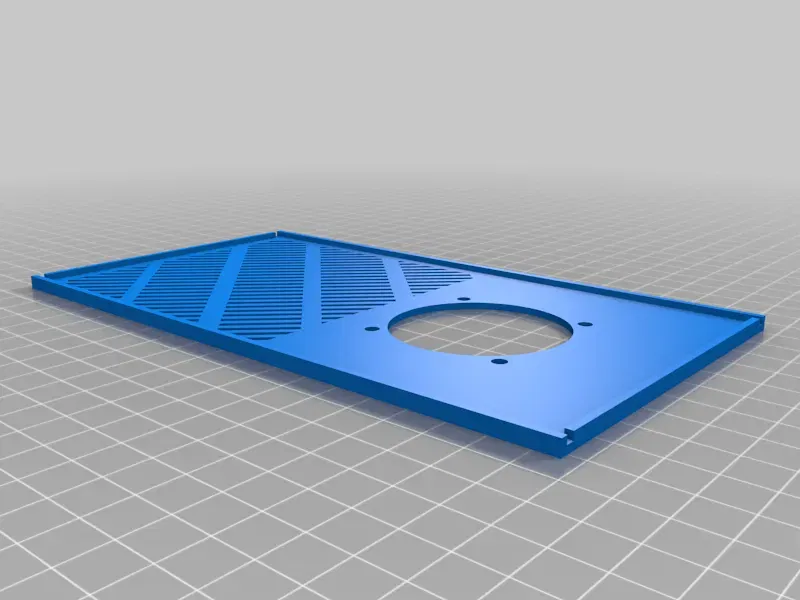

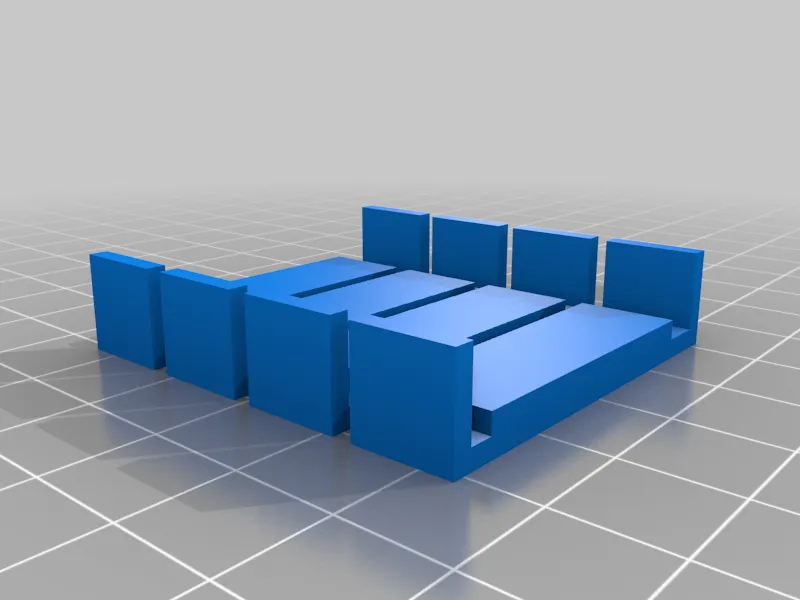

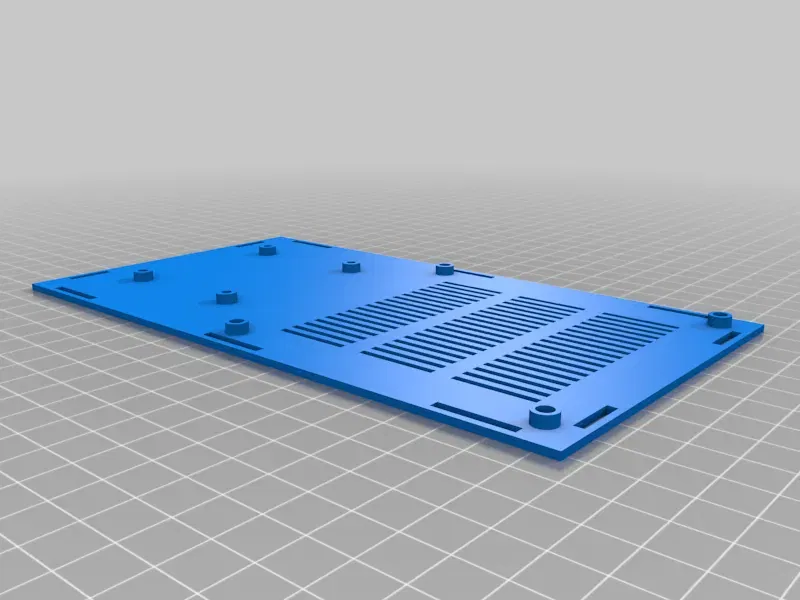

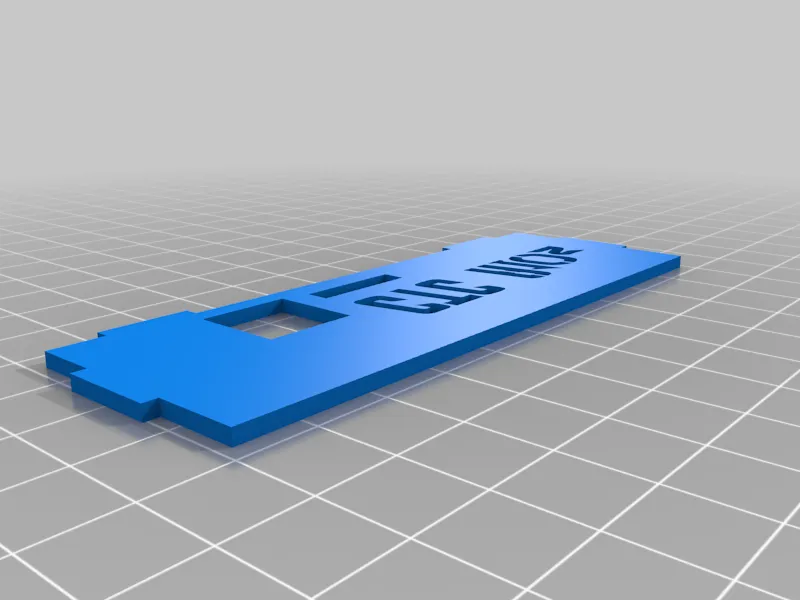

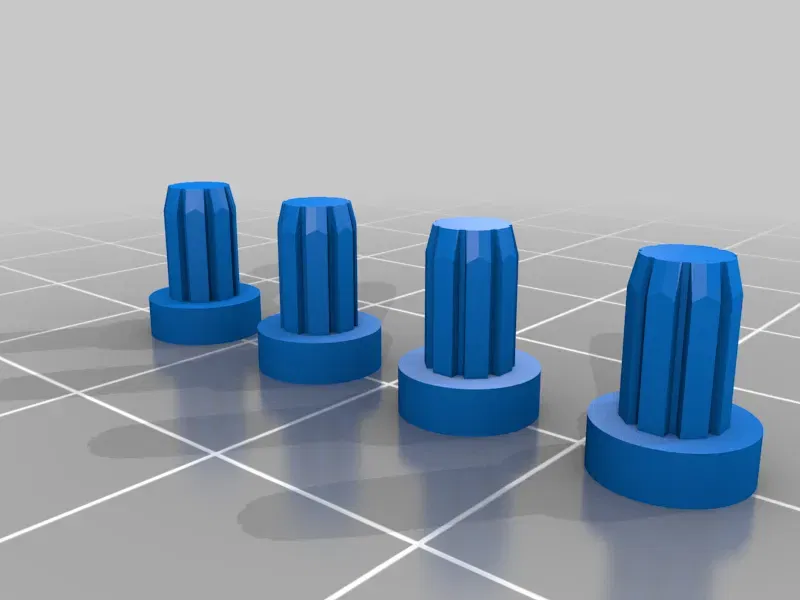

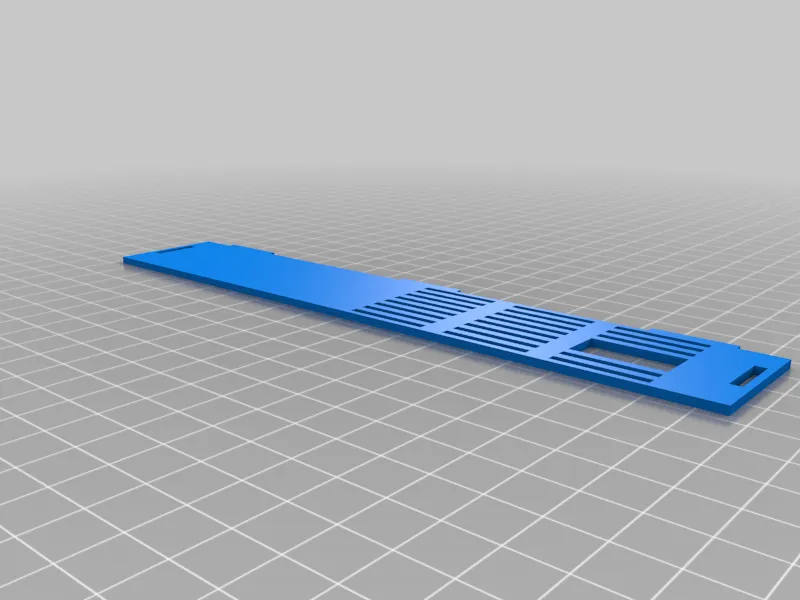

Các mặt bên, mặt trước và mặt sau nên được dán lại với nhau và với đáy. Nắp có thể chỉ đặt lên trên phần trên đã lắp ráp, hoặc được giữ cố định bằng 4 kẹp giữ.

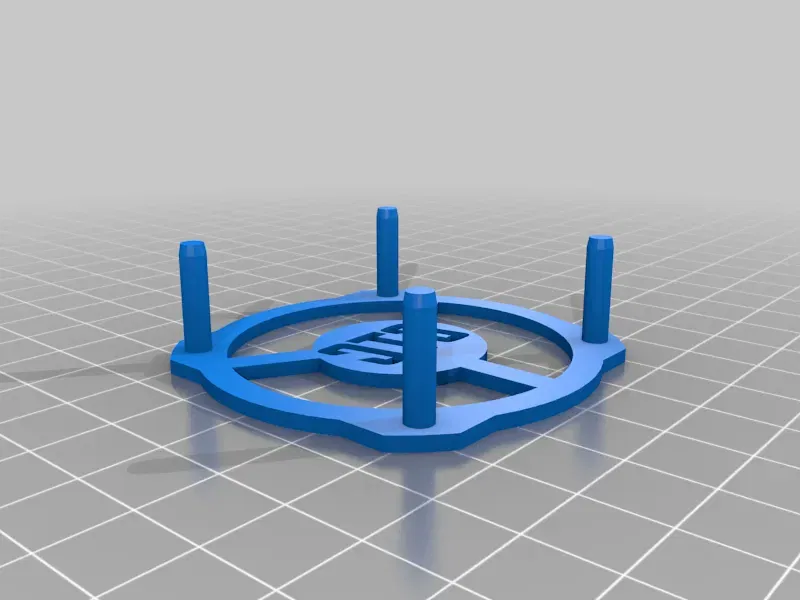

Tôi đã tái sử dụng quạt làm mát bo mạch có trong vỏ ban đầu và gắn nó để thổi trực tiếp xuống bo mạch chính. Không khí lưu thông đủ tốt để thoát ra phía sau nắp và hai bên. Tôi đã không tái sử dụng quạt thông gió phía sau từ hộp đen lớn vì tôi nhận thấy nó đã bị kẹt cứng khi tôi mở ra để thay thế nguồn điện chết. Chính nguồn điện chết đã dẫn đến sự thay đổi độc lập này. Nguồn điện thay thế mà tôi mua là Meanwell và nó không gắn chắc chắn trong vỏ gốc. Có lẽ tôi sẽ tìm lại STL cho các giá đỡ nguồn điện và thêm vào đây sau, tuy nhiên, chúng dành cho nguồn Meanwell nên sẽ không vừa với nguồn gốc.

Tôi đã nhận thấy không có tiêu chuẩn nào cho phần cứng được sử dụng trên máy in CTC A10S, vì vậy vỏ này có thể hoạt động hoặc không hoạt động với một số bo mạch đi kèm với A10S. Tôi sẽ nói rằng bo mạch chính đi kèm với A10S của tôi là giống hệt với bo mạch chính đi kèm với Anet A8 của tôi nếu điều đó giúp ích.

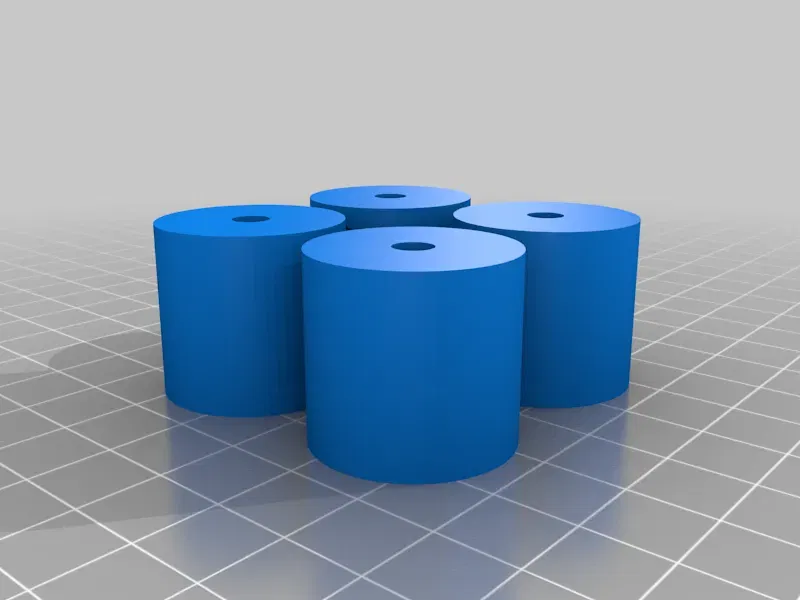

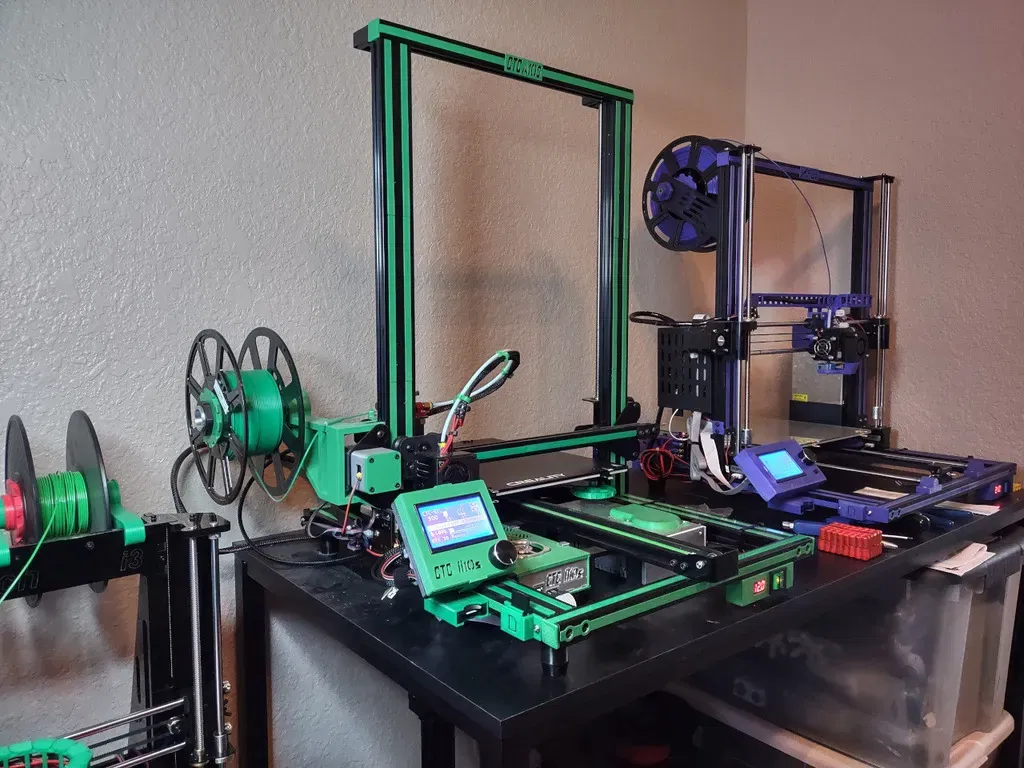

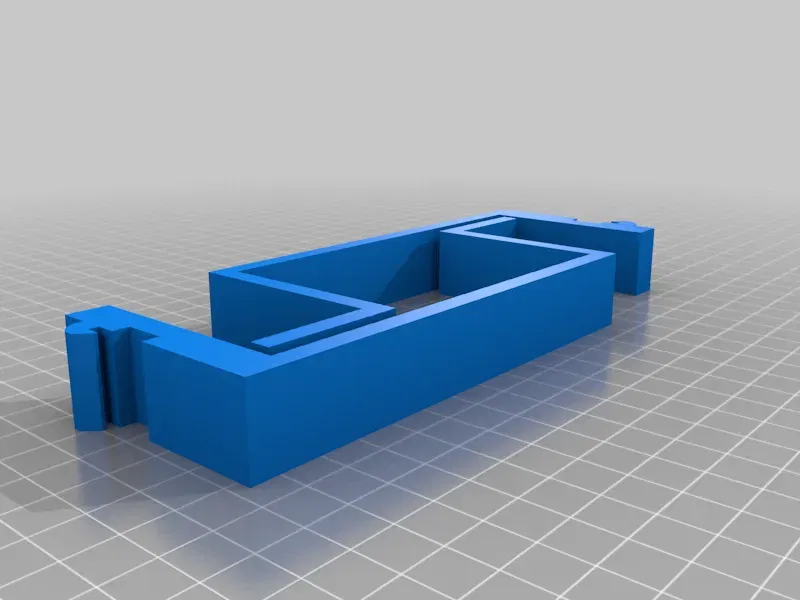

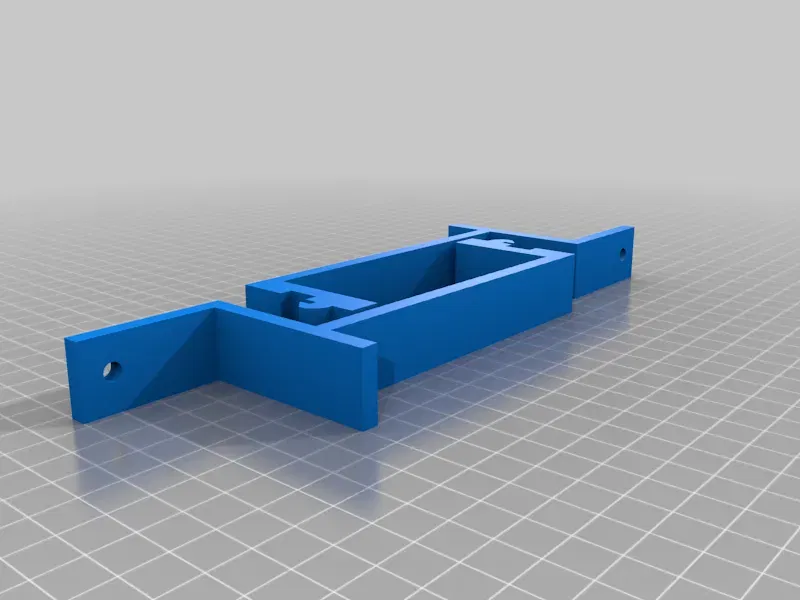

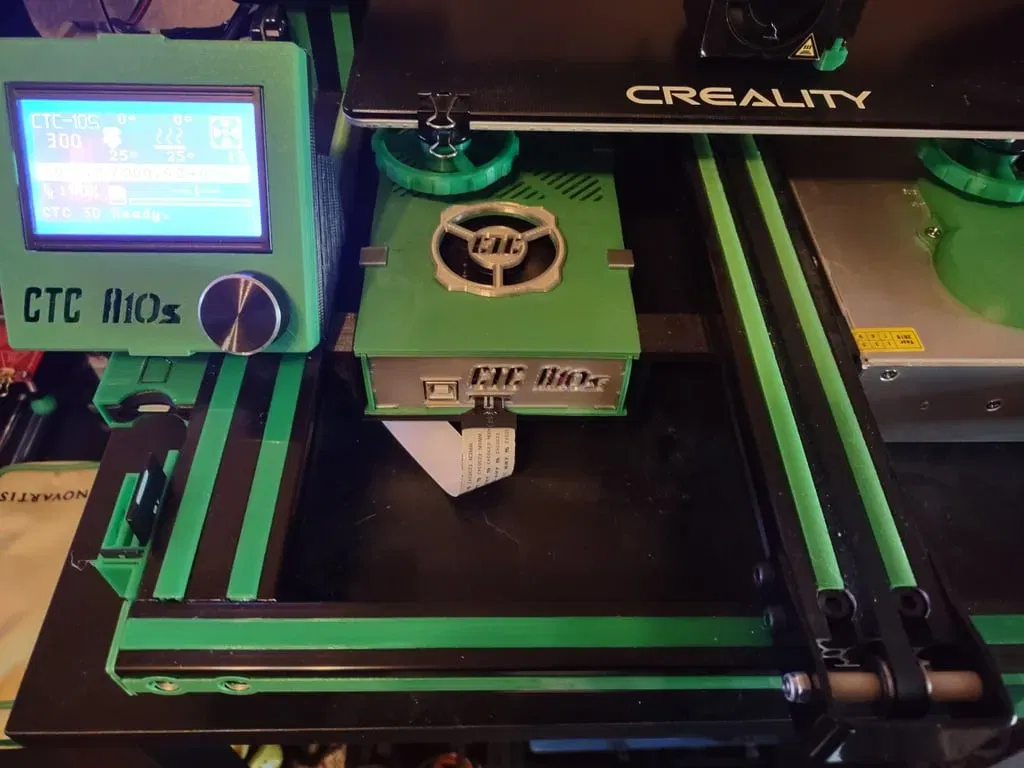

Bộ vỏ này được lắp đặt bên trong khung dưới ở phía bên trái khi nhìn từ phía trước. Nó yêu cầu hồ sơ máy in được nâng cao thêm 23 milimét. Tôi đã bao gồm các phần mở rộng chân được gắn giữa các chân cao su và khung bằng các vít M4 dài 25MM. Các bộ lắp vỏ nghiêng và trượt vào bên trái của khung và sau đó được gắn vào phần trung tâm bằng các vít M4 và T-Nuts. Bộ vỏ đã lắp ráp chỉ ngồi trong hai bộ lắp.

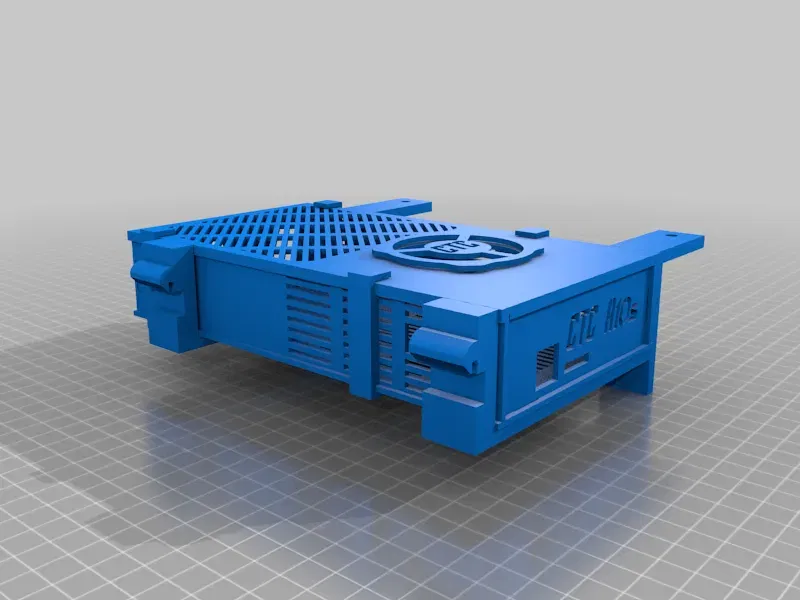

Một trong những tệp STL được bao gồm là một mô hình của bộ vỏ đã lắp ráp hoàn toàn. Nó được bao gồm chỉ để tham khảo và KHÔNG được in. Tôi đã bao gồm nó để cho thấy bộ vỏ sẽ trông như thế nào khi hoàn thành.

Tôi sẽ thu thập và tải lên hình ảnh ngay khi tôi có thời gian.

Cài đặt In

Máy in:

CTC A-10S

Máng:
