Khuôn Khoan Lỗ Chống Xoay Arri Chuẩn 1

1 hình

Dụng Cụ Tiện Ích

Khuôn Khoan Lỗ Chống Xoay Arri Chuẩn

Tác giả titleunknown_285431

Lượt tải
101
Lượt thích
11
Lượt coi
525

File 1 560,5 KB

  • arri_anti_twist_drill_guide_1765815415.stlSTL · 560,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#116463
Ngày đăng

Mô tả

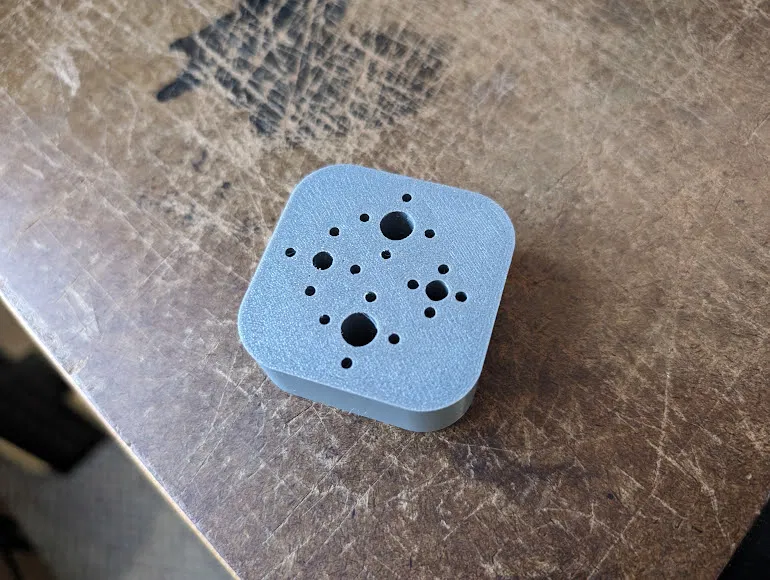

Cái này là một cái "khuôn" để giúp anh em khoan lỗ "Arri anti-twist" chuẩn 3mm lên mấy cái plate, đồ gá có sẵn. Anh em chỉ cần dùng hai con ốc để cố định cái khuôn này lại rồi dùng mũi khoan 3.1mm (link) để khoan thôi.

Một lỗ ¼-20 là để dành cho "spec" ¼-20, khoảng cách là 10.4mm. Còn cái lỗ kia thì chung khoảng cách 15mm với "spec" 3/8-16.

Nên xài đầu phun 0.2 hoặc 0.4mm nha, tại vì cái lỗ ¼-20 nó mỏng dính, nhất là cái "spec" ¼-20 có khoảng cách gần.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
1
Tổng dung lượng
560,5 KB
File lớn nhất
560,5 KB
