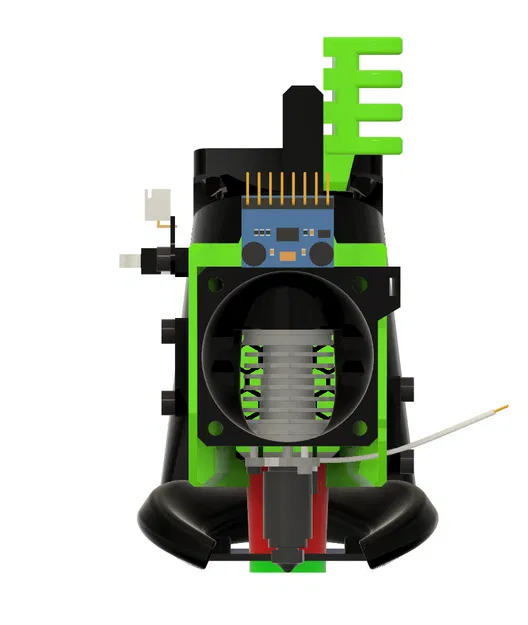

Ống Dẫn Quạt Mặc Định EVA 3.0 Beacon Rev H

Remix từ Ống dẫn khí EVA 3 Beacon Probe Mặc định / HF Ducts Tác giả FabreekoSpeed_628081

Tác giả KR_259774

Lượt tải
103
Lượt thích
9
Lượt coi
881

File 1 10,4 MB

  • Beacon_Fan_Duct_1765806271.stlSTL · 10,4 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#115328
Danh mục
Máy In 3D
Ngày đăng

Mô tả

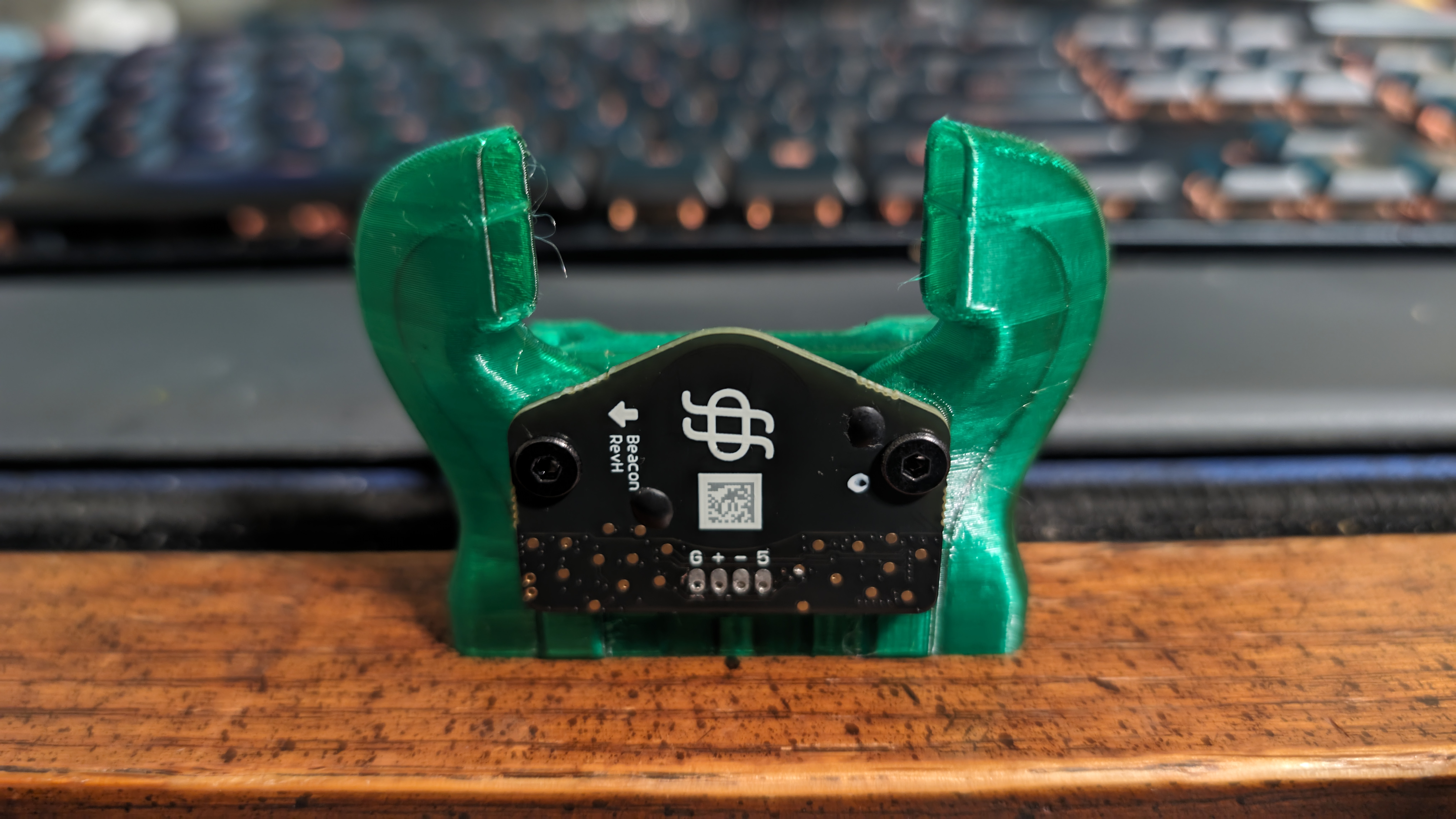

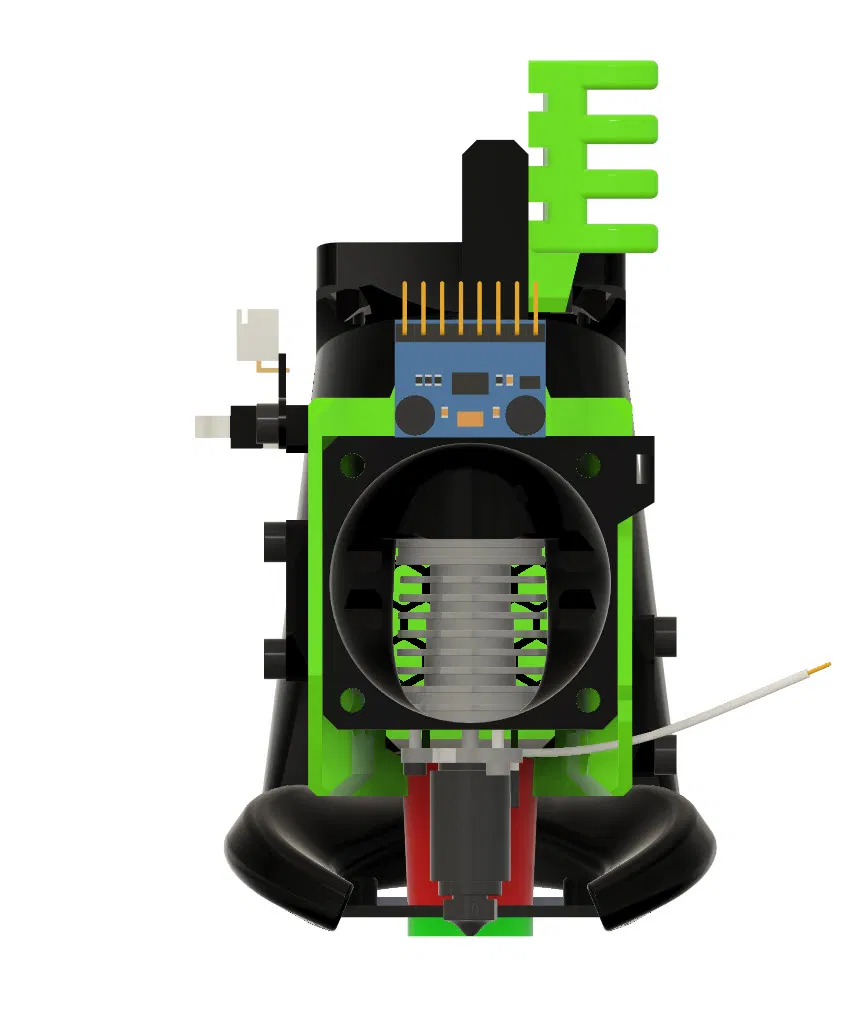

Đây là ống dẫn quạt tiêu chuẩn (Bottom Horns, như đề cập trên trang web EVA) với các lỗ gắn cho Máy quét bề mặt dòng xoáy Eddy của Beacon Rev H.

Đã cập nhật chiều cao của bệ gắn để cho phép khoảng hở 2,6 mm theo khuyến nghị giữa cảm biến và đầu phun. Điều này dẫn đến không đủ chỗ cho các bộ chèn nhiệt (heat set inserts) cho bệ gắn Beacon, vì vậy đã thay đổi kích thước lỗ gắn thành 3 mm. Lỗ để kết nối ống dẫn quạt với bộ che quạt vẫn sử dụng bộ chèn nhiệt.

KHÔNG sử dụng bộ chèn nhiệt cho bệ gắn Beacon. Vít M3 sẽ tự cắt ren. Khuyến nghị sử dụng vít M3 dài 6mm.

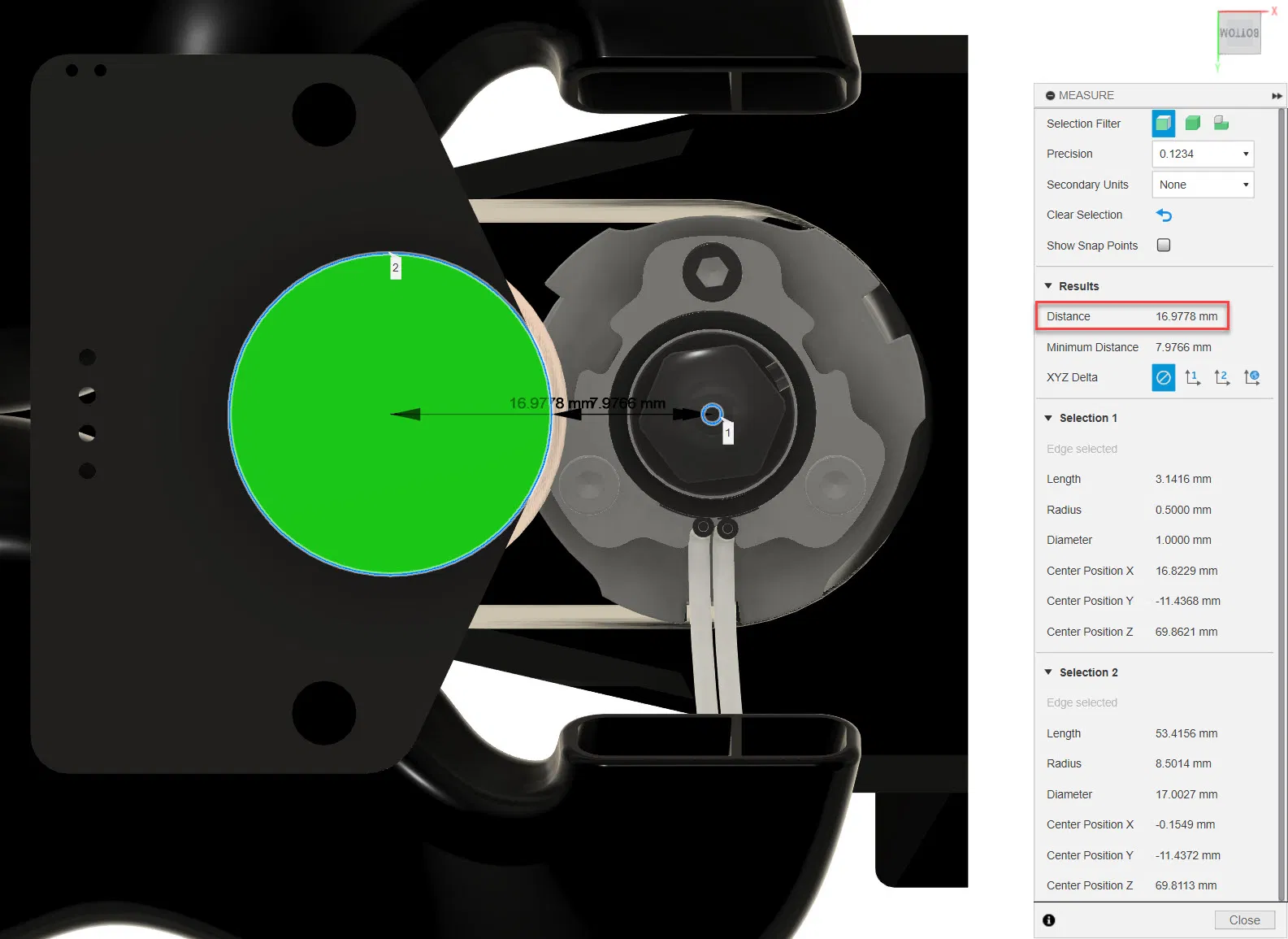

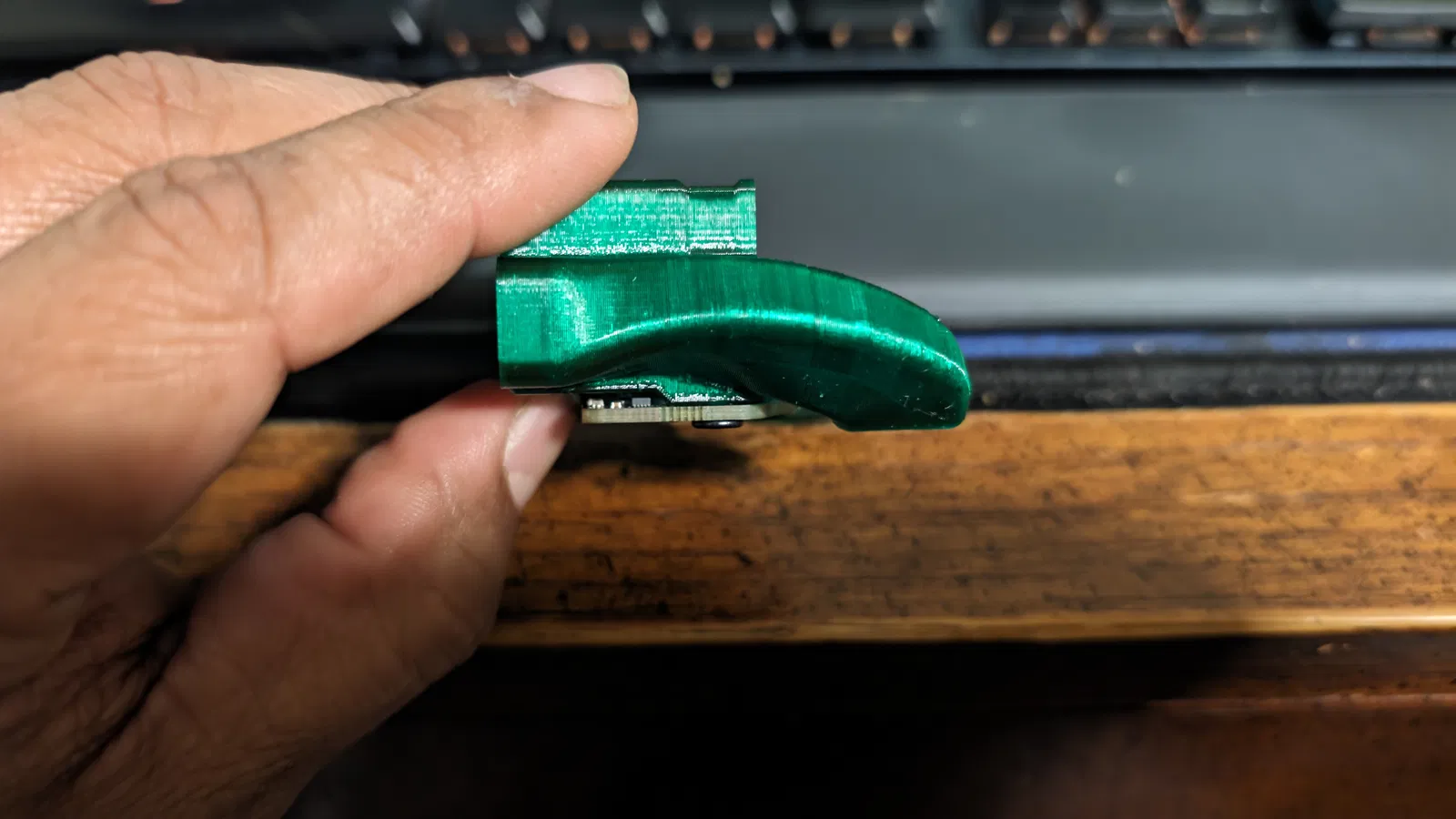

Độ lệch: X: 0, Y: 16.98

Lưu ý 1: Vỏ đầu nối USB trên Beacon sẽ phải được hàn ra và cáp hàn trực tiếp vào Beacon vì không đủ khoảng trống ngay cả với phiên bản profile thấp.

Lưu ý 2: Cái này chỉ dành cho phiên bản Beacon Rev H Low Profile và có thể không hoạt động với Rev D nếu không có sửa đổi thêm.
