Công tắc bàn đạp chân

Remix từ Bàn đạp công tắc chân Tác giả OK1HRA_5209

Tác giả flummer

Lượt tải: 389
Lượt thích: 70
Lượt coi: 2.010
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 3 file · 269,5 KB· 269,5 KB

File 3 269,5 KB

3d-ptt-foot-switch_1765797168.scadSCAD · 3,7 KB
3d-ptt-foot-switch-d3v-flat_1765797169.stlSTL · 128,5 KB
3d-ptt-foot-switch-d3v-spikes_1765797169.stlSTL · 137,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #114997
Danh mục: DIY
Ngày đăng: 15/12/2025
Giấy phép: CC BY-SA — Ghi công, chia sẻ tương tự
Thẻ: switch
electronics
pedal

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

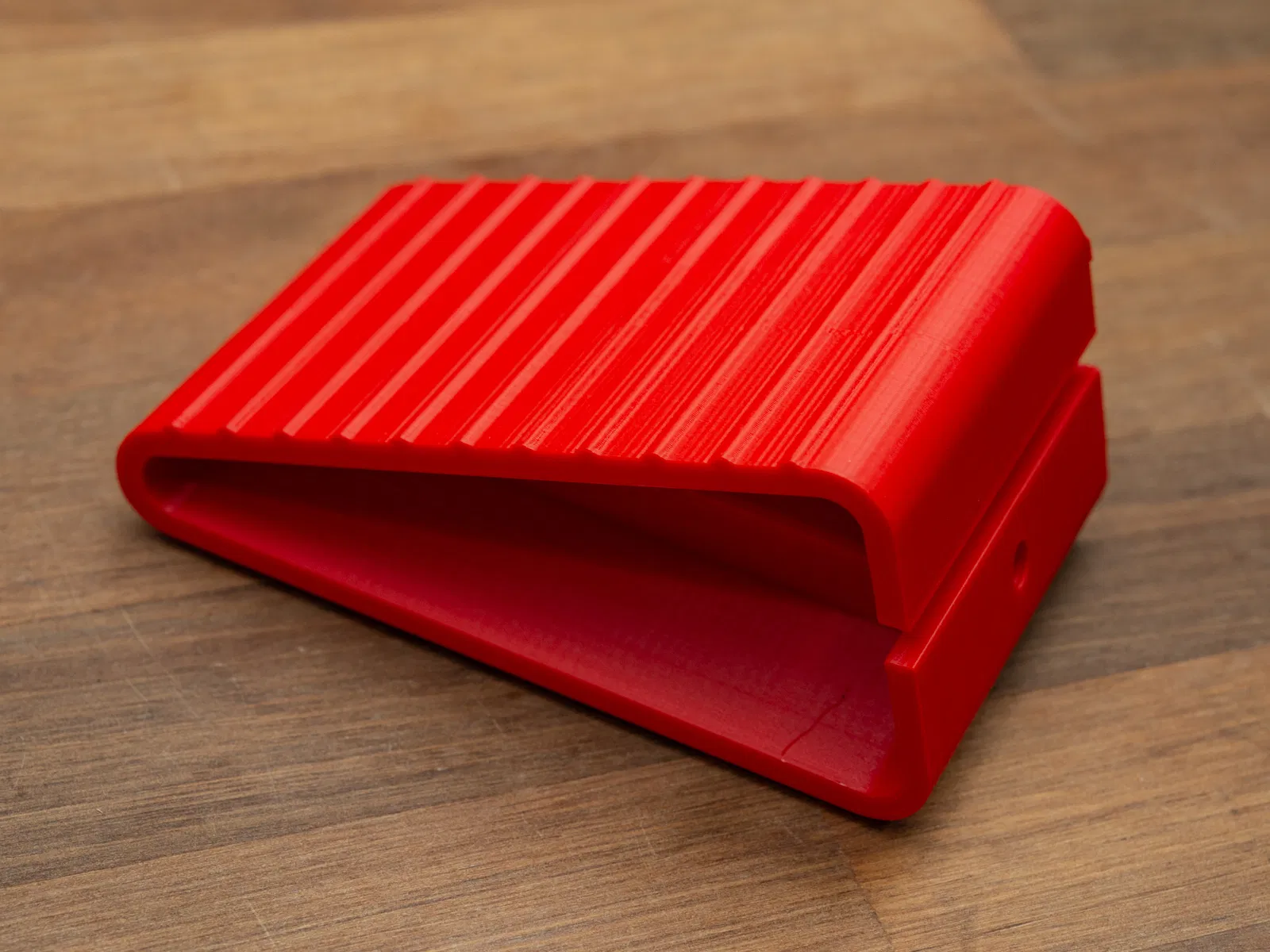

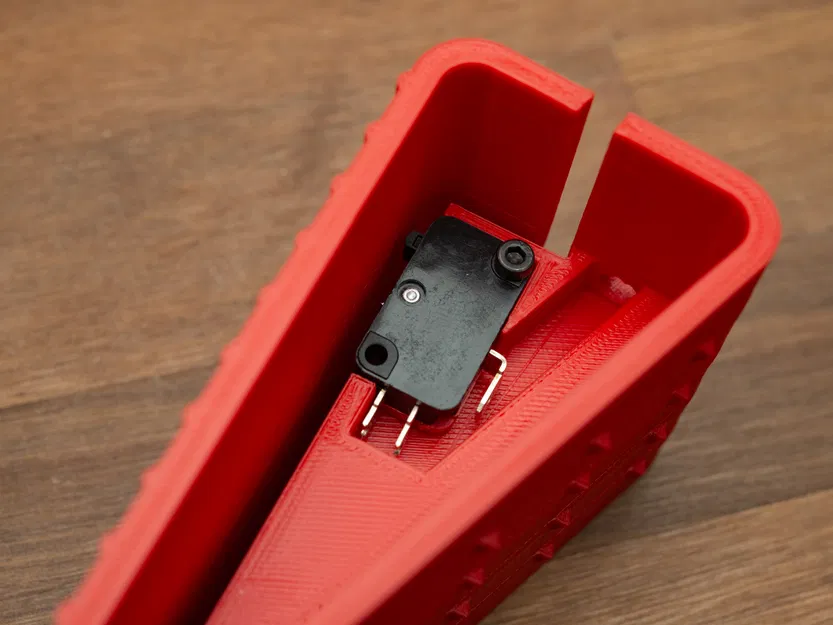

Bản remix này vừa với một microswitch lớn hơn như OMRON D3V-11-1C4 hoặc các loại tương tự từ các hãng khác.

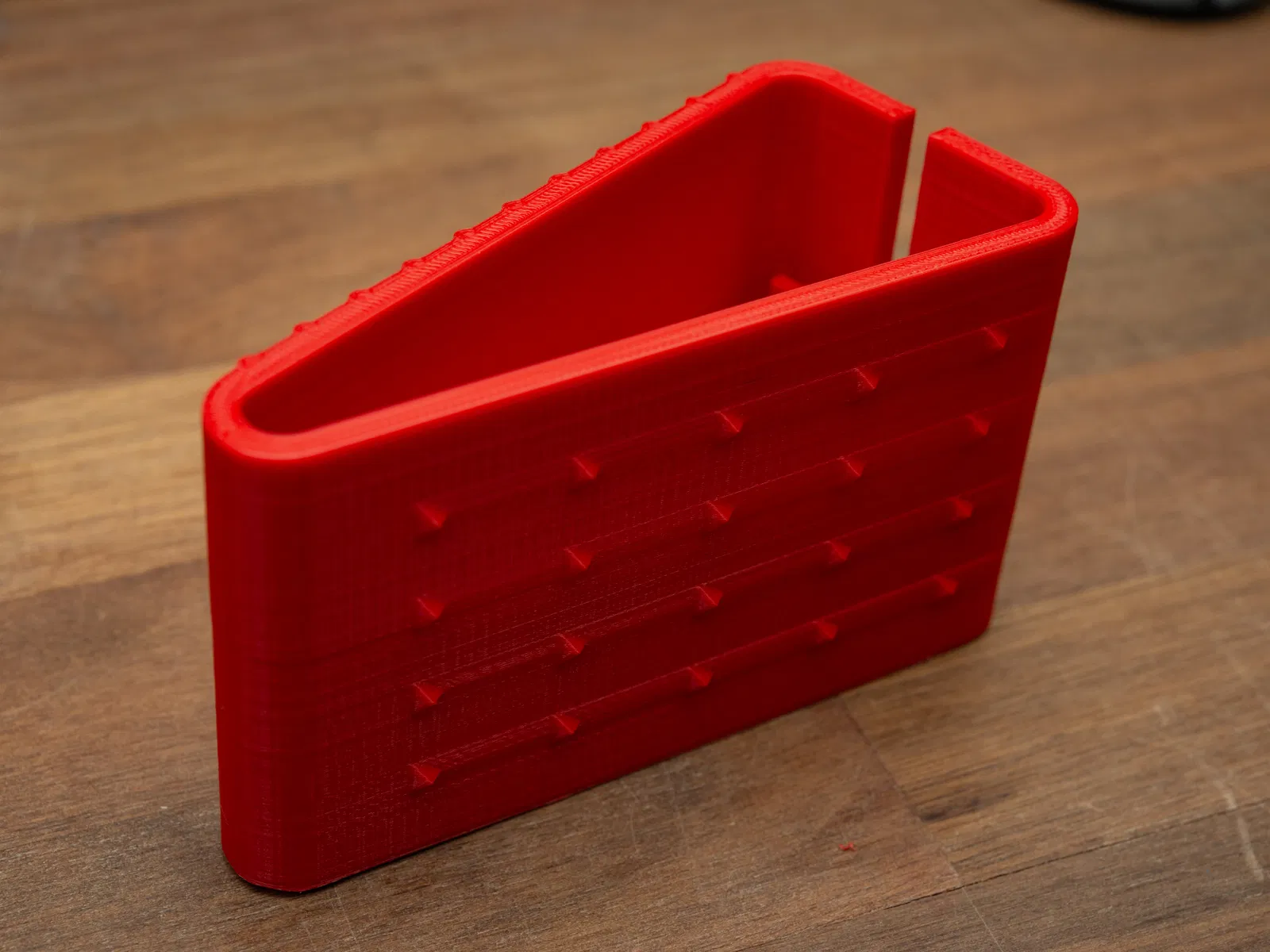

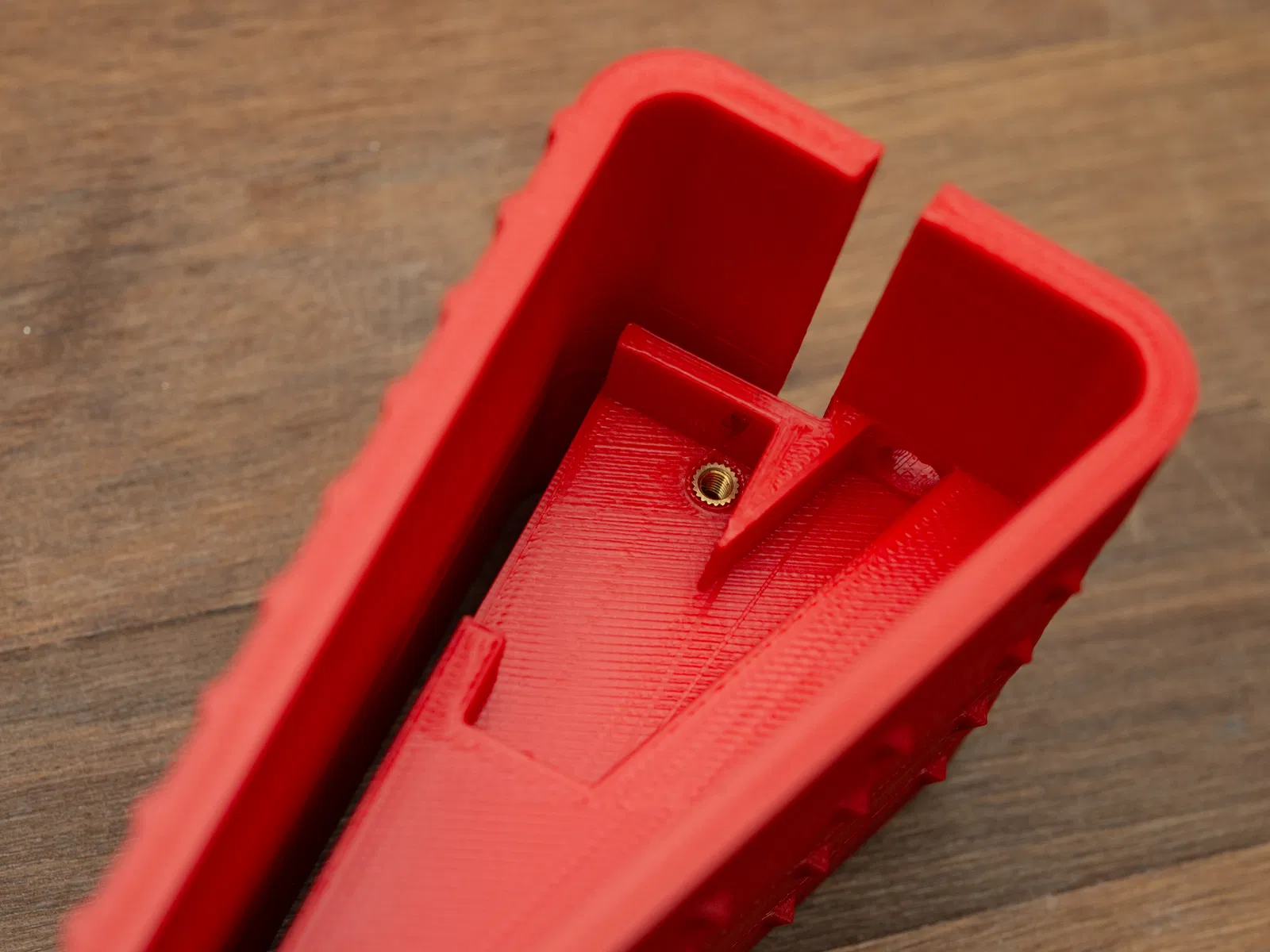

So với thiết kế gốc, bản này sử dụng ốc ren đồng M3 (heat set brass inserts) và một con vít M3 dài 14mm để cố định công tắc, giúp bạn có thể in mà không cần canh chừng và cũng dễ dàng hơn trong việc hàn dây cáp.

Tui đã in thử bằng PLA với 60% độ dày bên trong (infill) và thấy hoạt động khá tốt, cho cảm giác chắc chắn và độ đàn hồi vừa phải.

Loại công tắc này kêu khá to với tiếng click rõ ràng.

Các file thiết kế có thêm một chút không gian cho các chân kết nối ở cuối công tắc so với bản mà tui đã in, vì tui đã phải cắt ngắn các chân một chút để lắp vừa công tắc.

Nếu bạn muốn thay đổi kích thước, URL/văn bản, loại công tắc, v.v., vui lòng mở file OpenSCAD và thay đổi các cài đặt trong phần “Input parameter” ở trên cùng.
