Giá Đỡ Phấn Nam Châm (Bi-a)

Tác giả Yardboy_367387

Lượt tải
67
Lượt thích
11
Lượt coi
575

File 10 1 MB

  • chalk_holder-bottom-v3_1765796779.stlSTL · 13,2 KB
  • chalk_holder-top-v2_1765796780.stlSTL · 174,3 KB
  • chalk_holder-clip_1765796781.stlSTL · 116,3 KB
  • chalk_holder-top-v1_1765796782.stlSTL · 172,9 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

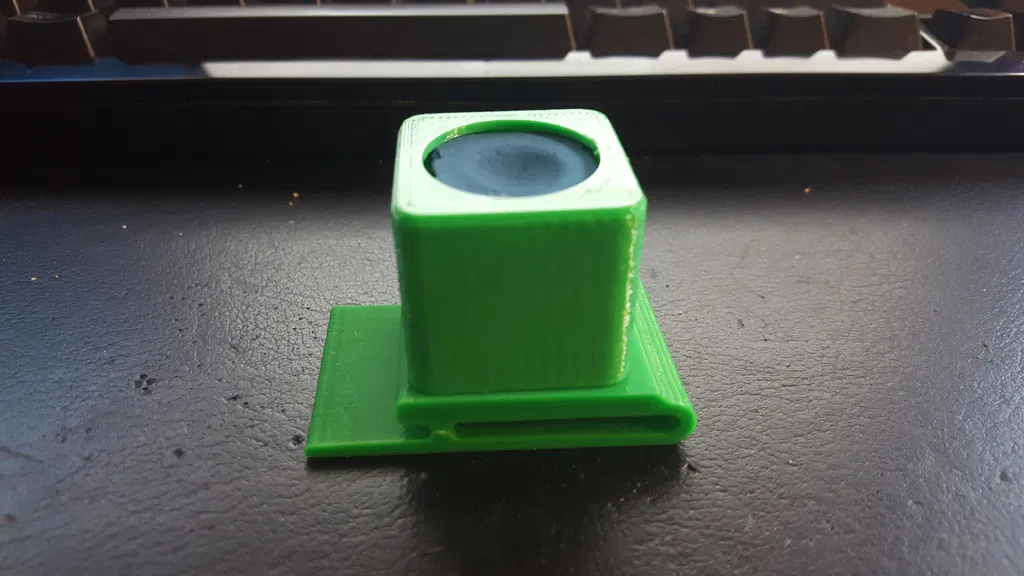

Giá giữ phấn nam châm 3 mảnh dành cho bi-a. Kẹp có thể cài vào thắt lưng hoặc túi quần.

Cài Đặt In

Thương hiệu máy in:

Monoprice

Máy in:

Maker Select Plus

Rafts:

Không

Supports:

Không

Độ phân giải:

.3mm

Infill:

25%

Filament: BamTack PLA (hoặc ABS) Bất kỳ

Ghi chú:

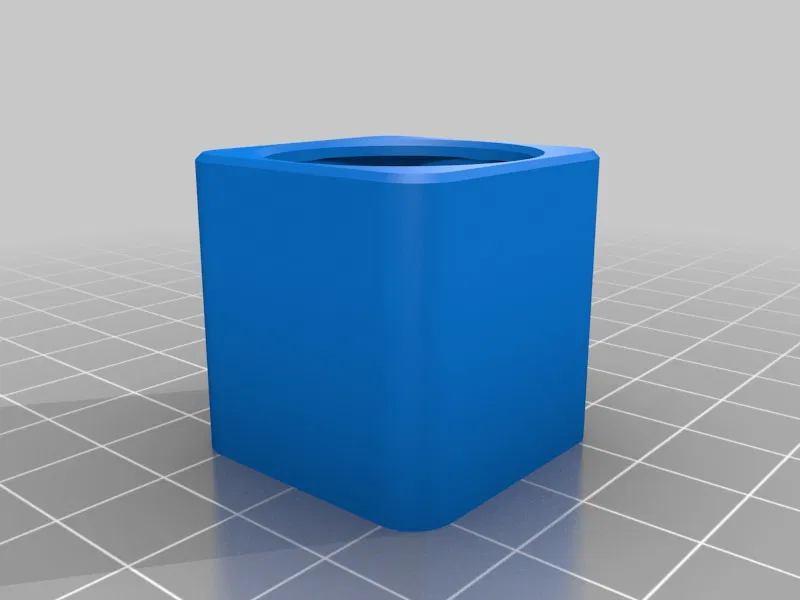

Phần đỉnh v1 có đường kính lỗ xấp xỉ bằng hình lập phương của viên phấn.

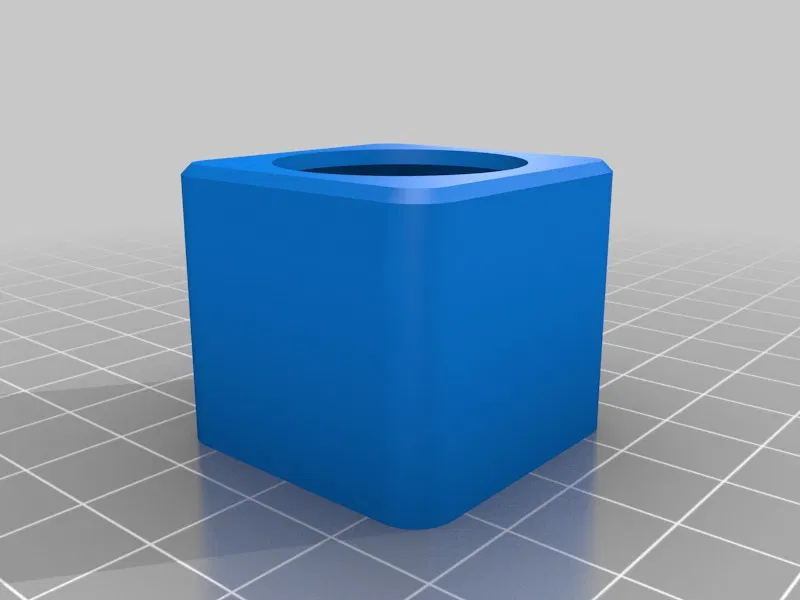

Phần đỉnh v2 có lỗ lớn hơn cho những ai thích, về cơ bản chỉ là các góc, nhưng để lại nhiều khoảng trống hơn.

  1. Quá lớn - cầm trên tay rất cồng kềnh so với viên phấn hình lập phương.
  2. Lực hút nam châm-vòng đệm quá yếu - viên phấn dễ dàng bị rơi ra khỏi kẹp.

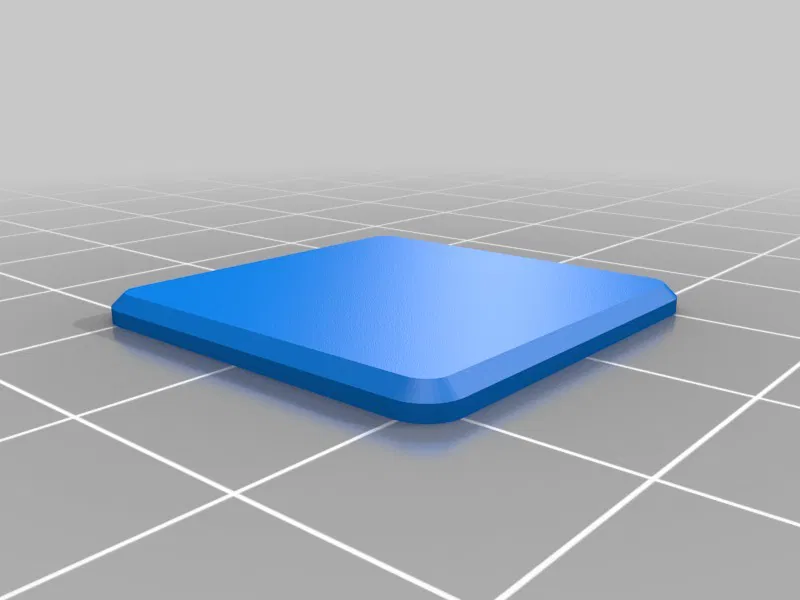

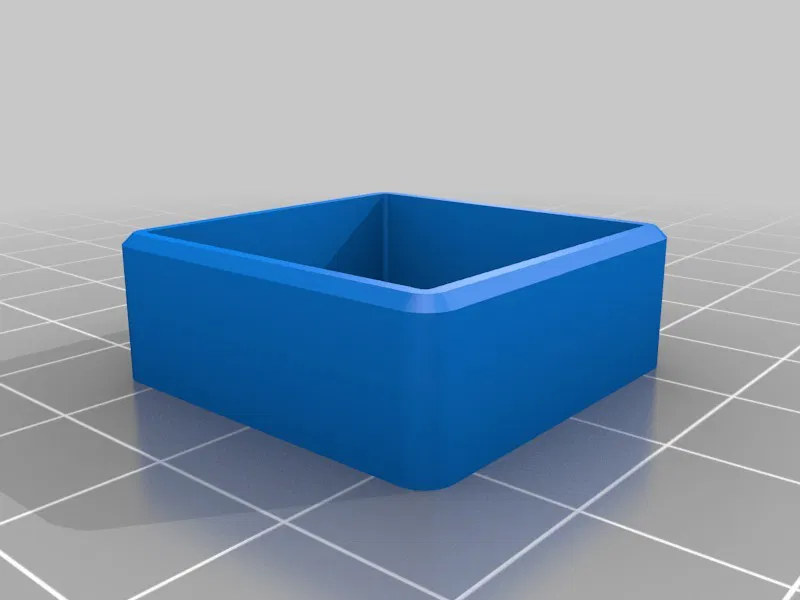

Do đó, tôi đã thêm phiên bản tinh tế hơn của Phần đỉnh và Phần đáy (các tệp v3). Thay vì phần đáy là "khay" giữ viên phấn, phần đỉnh mới này chỉ có kích thước vừa khít với viên phấn hình lập phương, và phần đáy mới chỉ là một tấm chốt.

Kích thước nhỏ hơn này cầm trên tay tốt hơn nhiều (theo ý kiến của tôi).

Và, tôi đã thay thế vòng đệm trong kẹp bằng một nam châm đĩa 3/4 x 1/16 inch thứ hai, định hướng sao cho nó hút nam châm ở đế của viên phấn. Lực giữ chắc chắn hơn nhiều, không còn vấn đề bị rơi nữa.

Sau Khi In

Thêm nam châm và vòng đệm

Dán một nam châm đĩa 3/4 x 1/16 inch chắc chắn vào đáy của phần đáy bằng keo CA loại dày hoặc chất thay thế phù hợp.

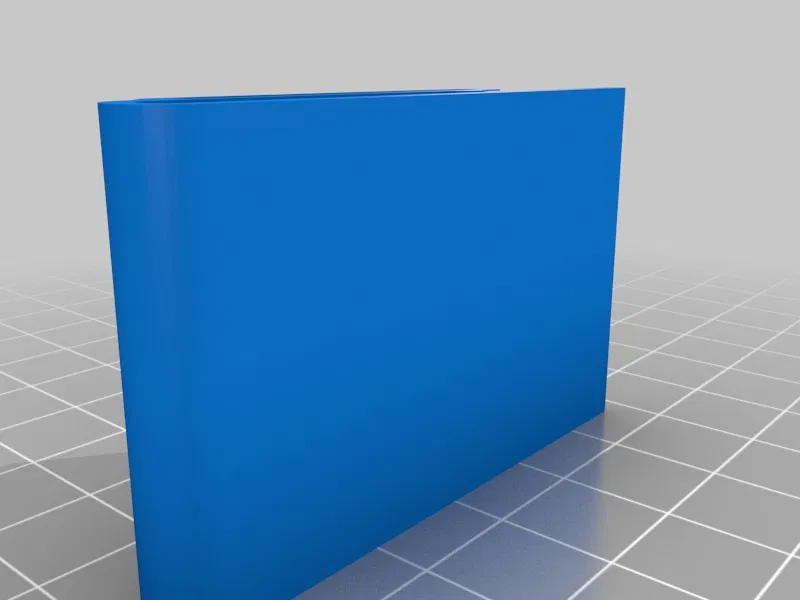

Cẩn thận ấn một nam châm đĩa 3/4 x 1/16 inch thứ hai vào hoàn toàn khe cắm trên kẹp. Đảm bảo nam châm được định hướng đúng với nam châm ở đế của viên phấn, và cố gắng căn giữa nó trong khe.

Lắp ráp

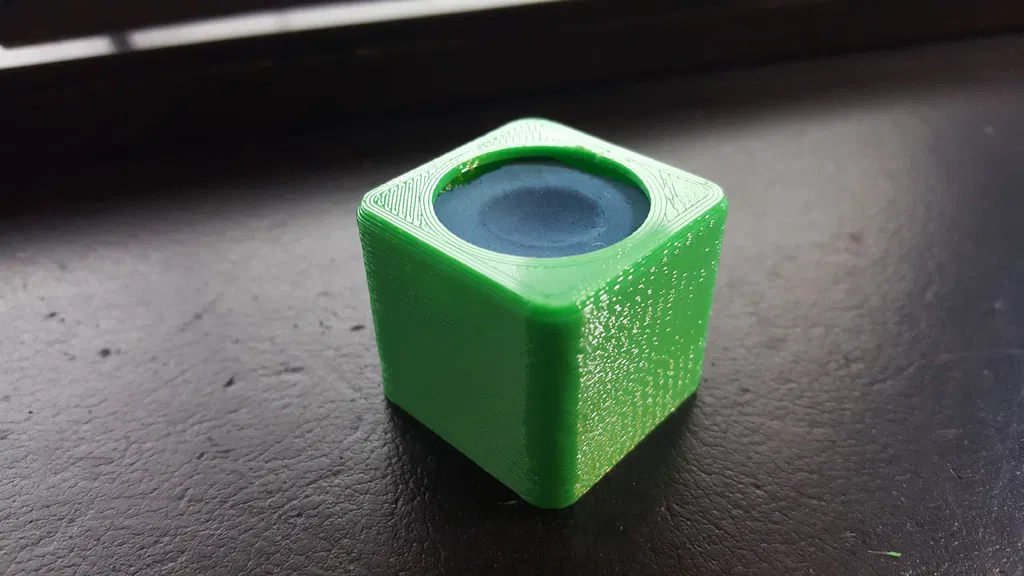

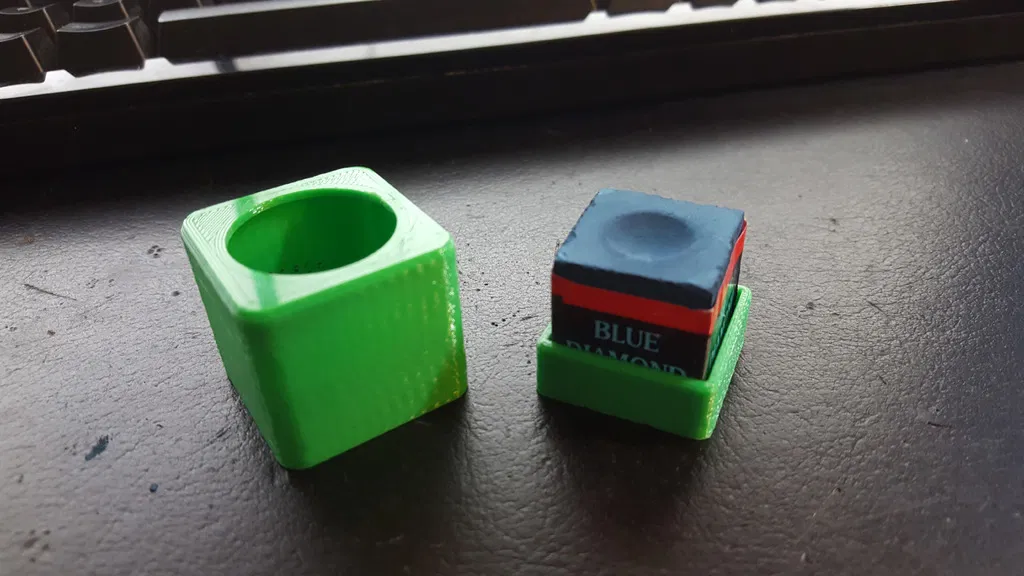

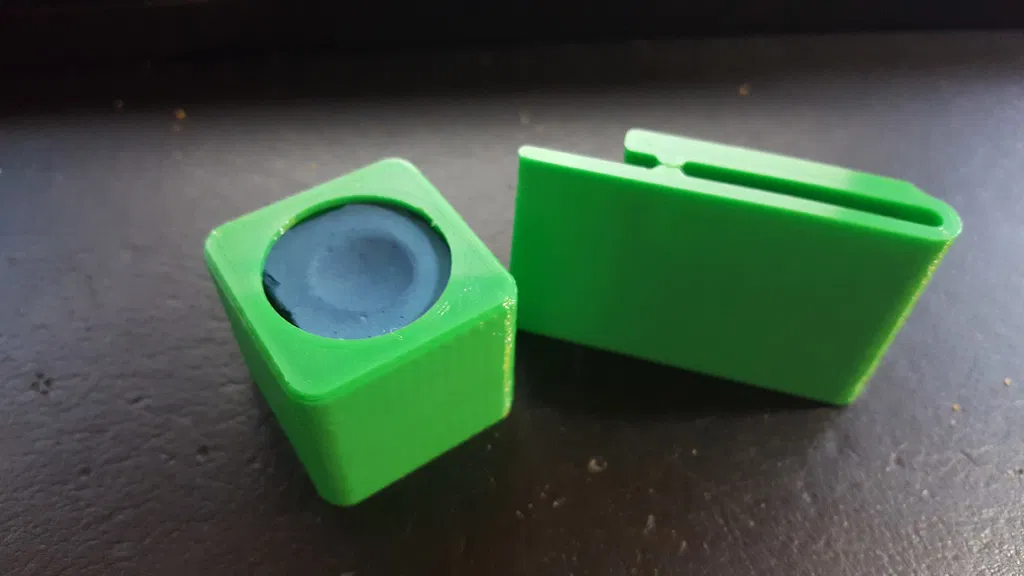

Đặt một viên phấn hình lập phương mới vào phần đáy, sau đó căn chỉnh phần đỉnh và ấn vào cho đến khi phần đáy khớp vào vị trí.

Ấn mạnh viên phấn trở lại qua lỗ để tháo rời và thay thế phấn. Đối với phiên bản v3, bạn có thể cần sử dụng một công cụ nào đó, thứ gì đó có đầu tròn vừa với lỗ, để có đủ lực bẩy để ấn viên phấn và tấm đáy ra ngoài.

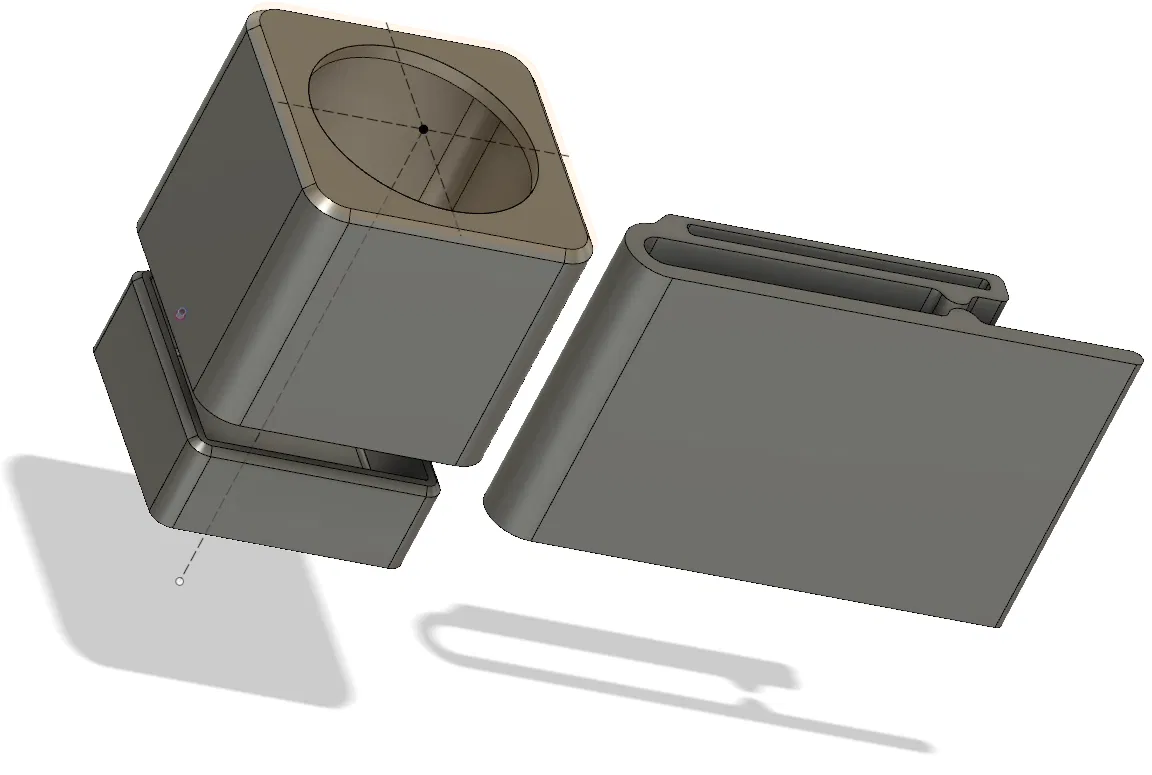

Cách Tôi Thiết Kế

Autodesk Fusion 360

3 thành phần

Giá đỡ với kẹp v1/v2

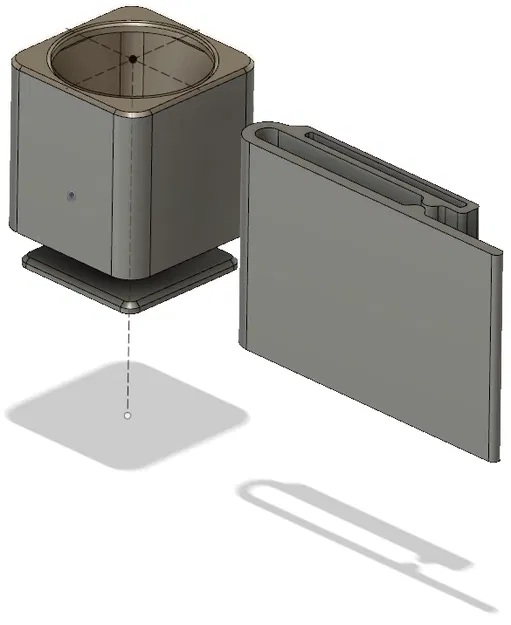

Giá đỡ với kẹp v3
