Chỉnh sửa Đèn Lithophane của Les Kaye (thiết kế vòng và cụm kẹp mới)

Tạo ra một vài bộ phận tùy chỉnh mới để làm cho đèn cao hơn… nó cũng dùng để kẹp đế chụp đèn vào cột chân đèn (để đỡ\giữ đèn đứng lên- không bị trượt xuống). Nó cũng có thiết kế phích cắm mới cho đỉnh cột chân đèn, để phù hợp với đèn của tôi.

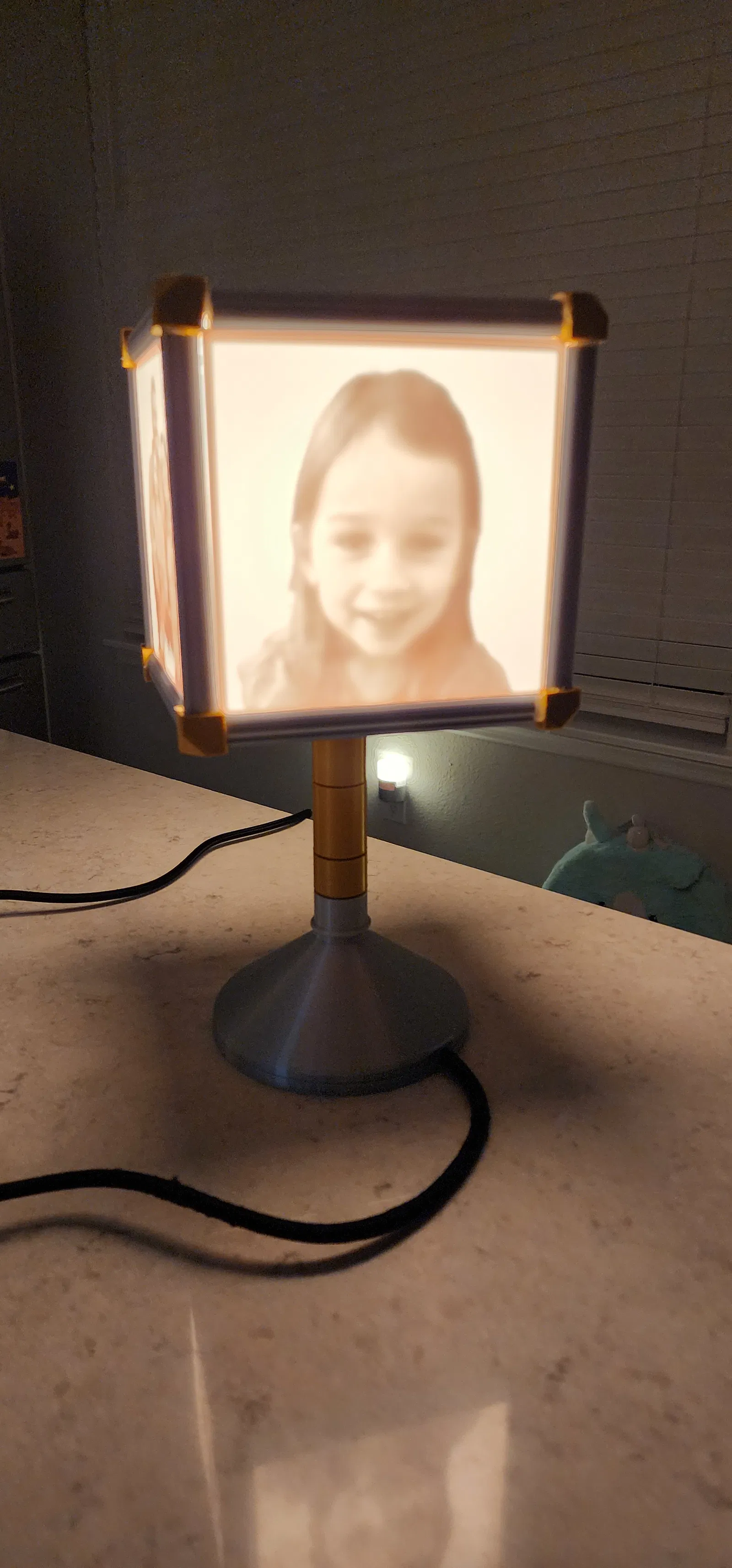

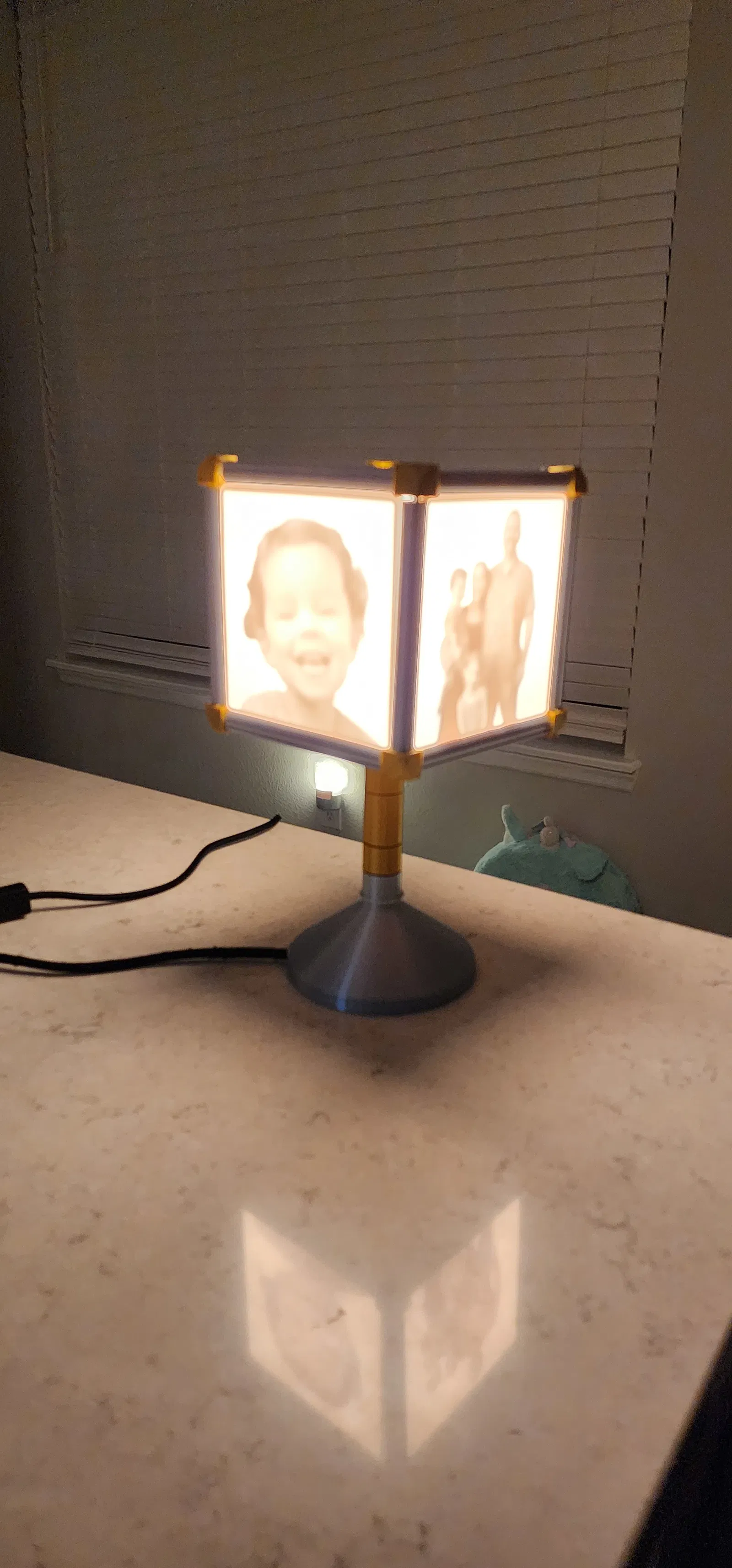

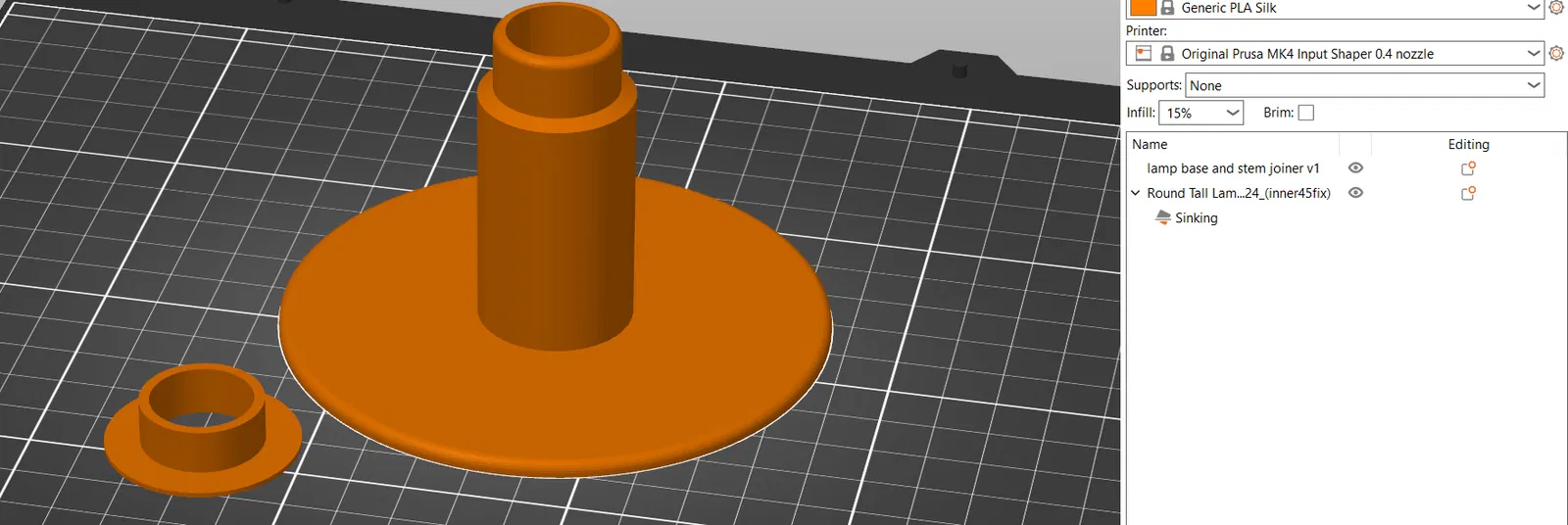

Thiết kế mới: Đỉnh đèn tròn cao 12JAN2024_(inner45fix)- IN TỐT

Thiết kế mới: Phích cắm bên trong chụp đèn cho cột đế

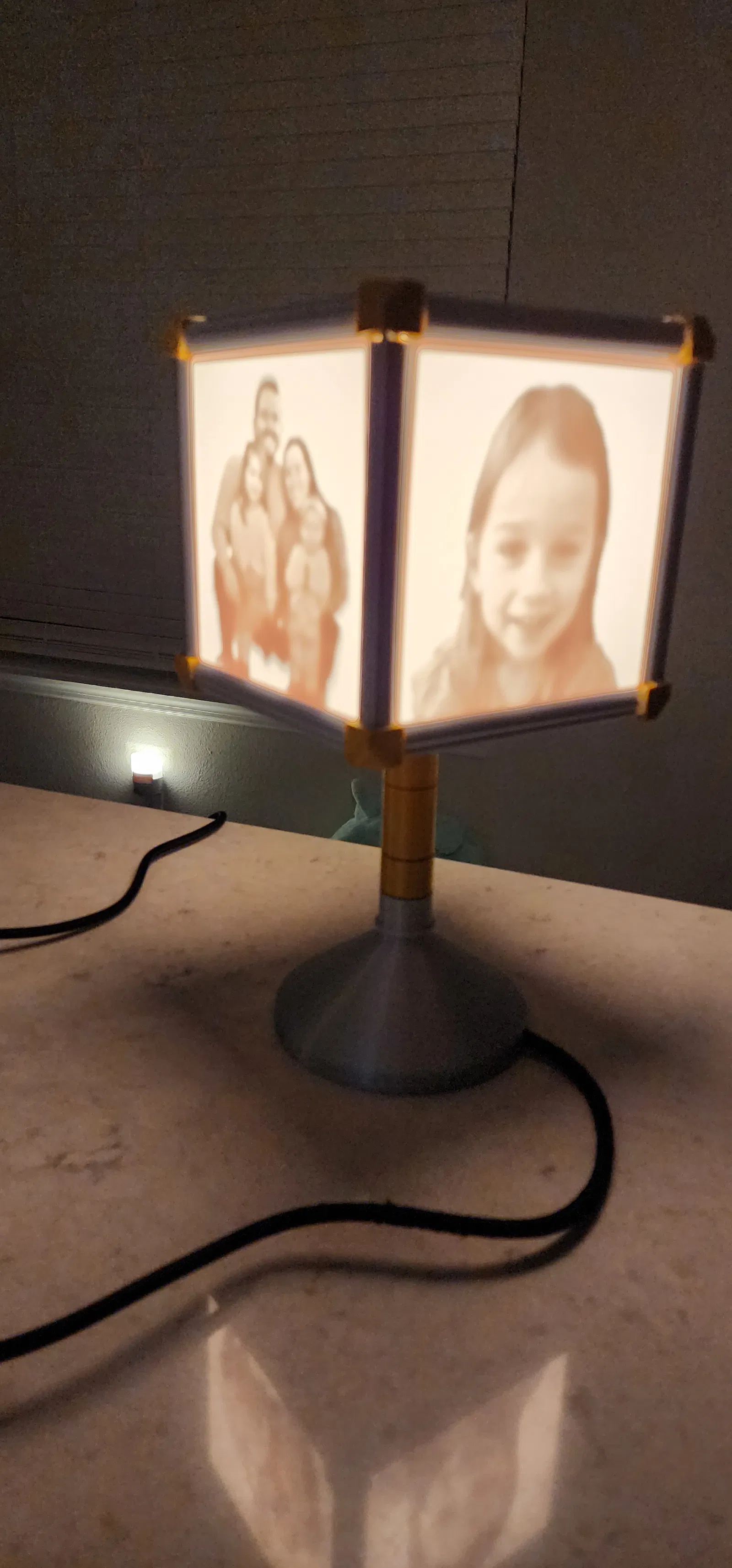

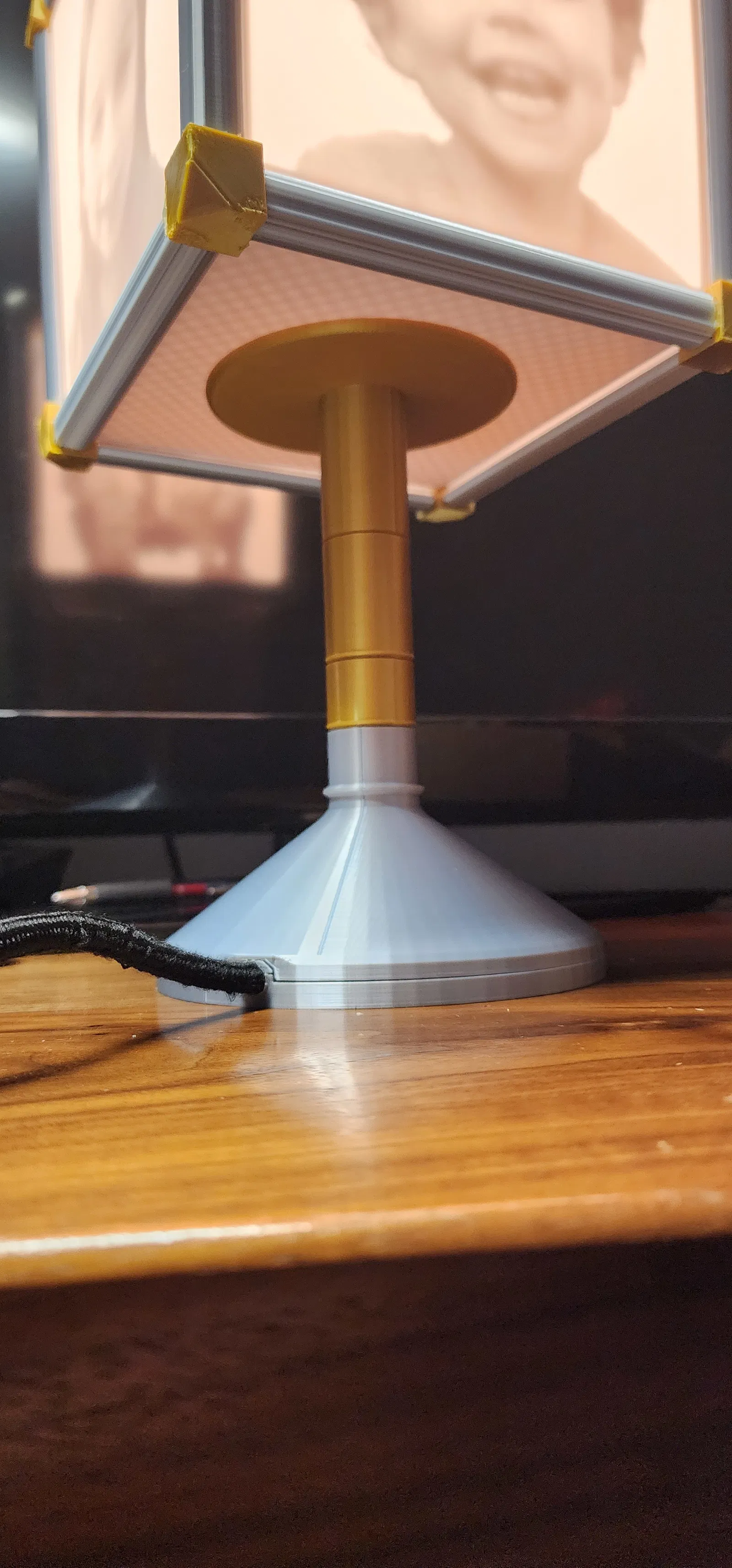

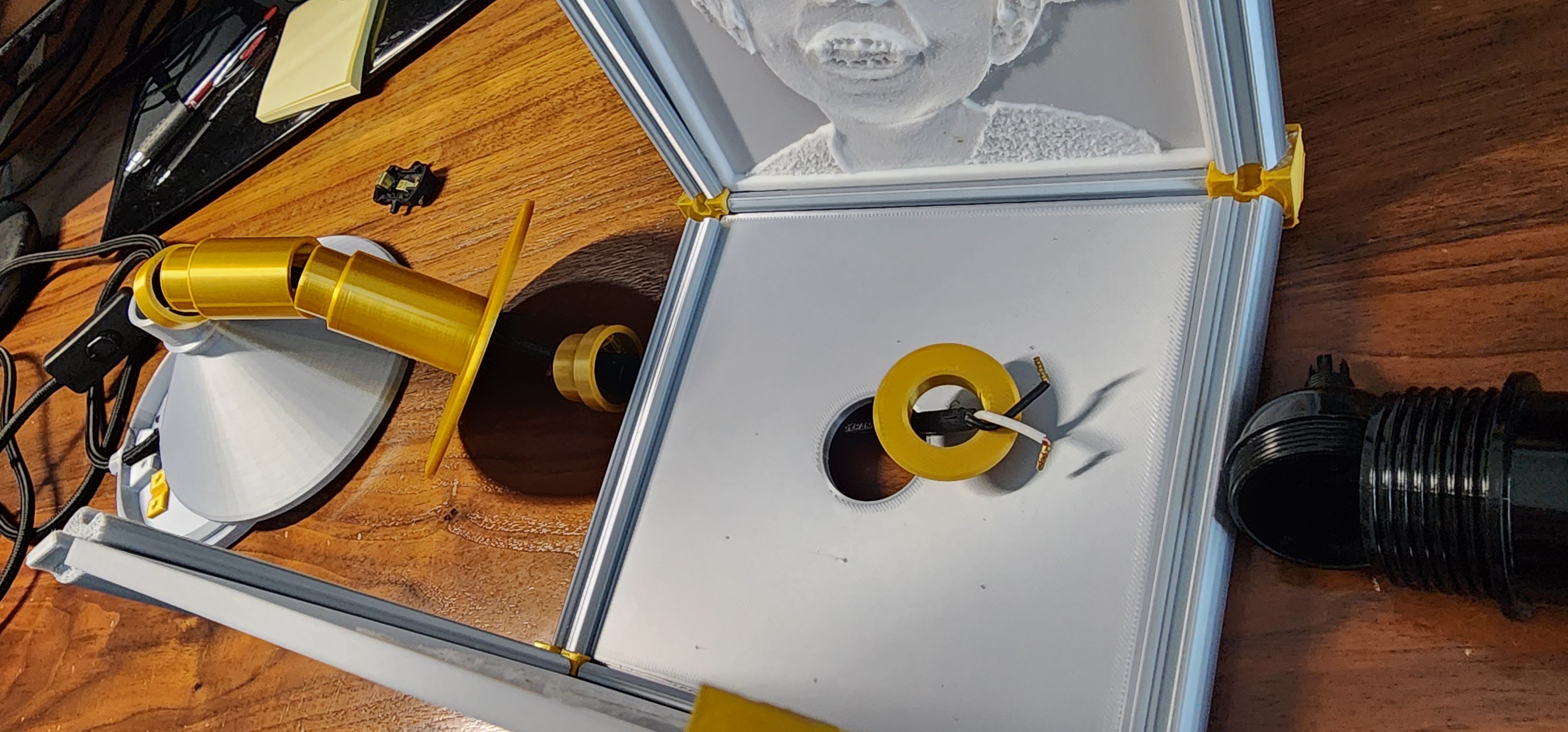

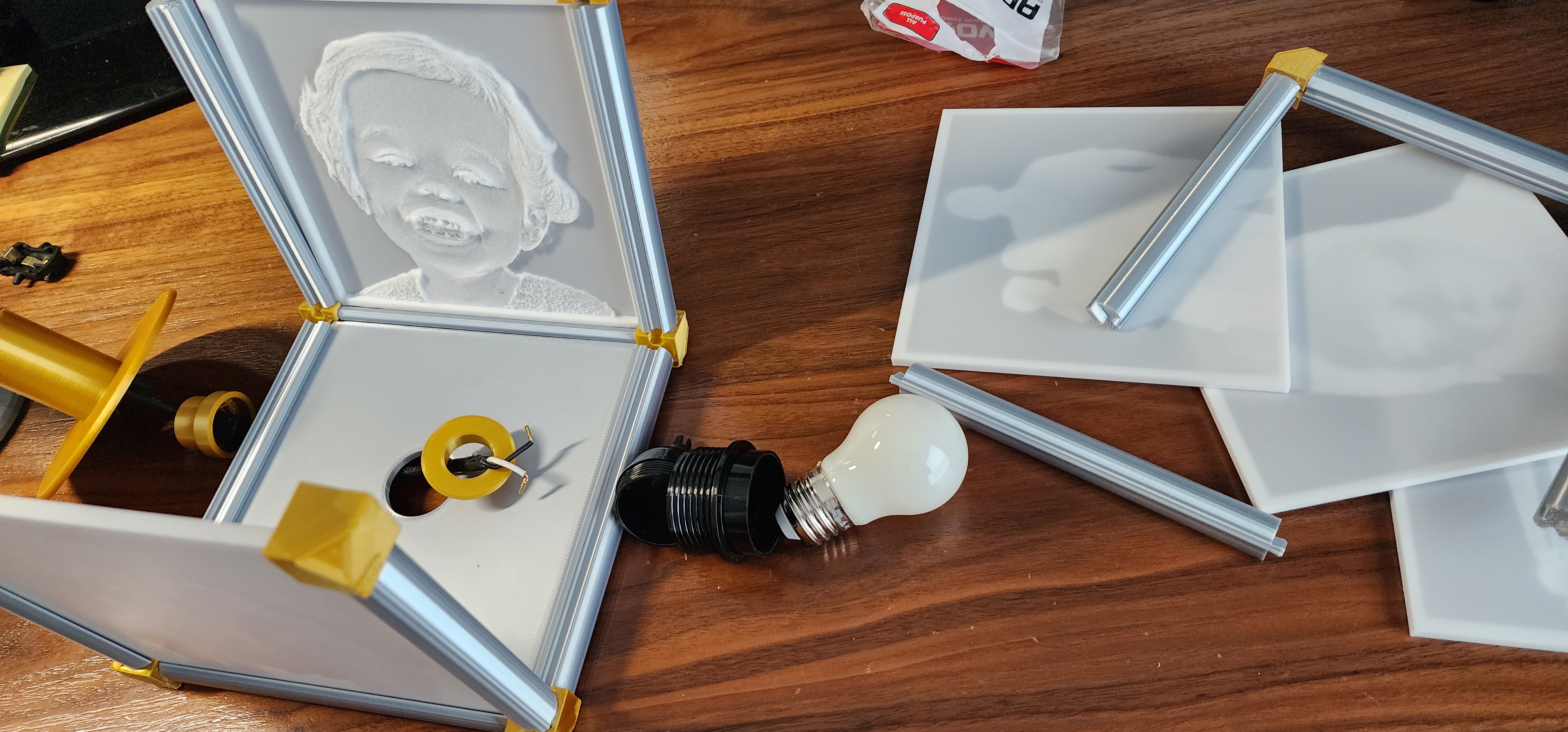

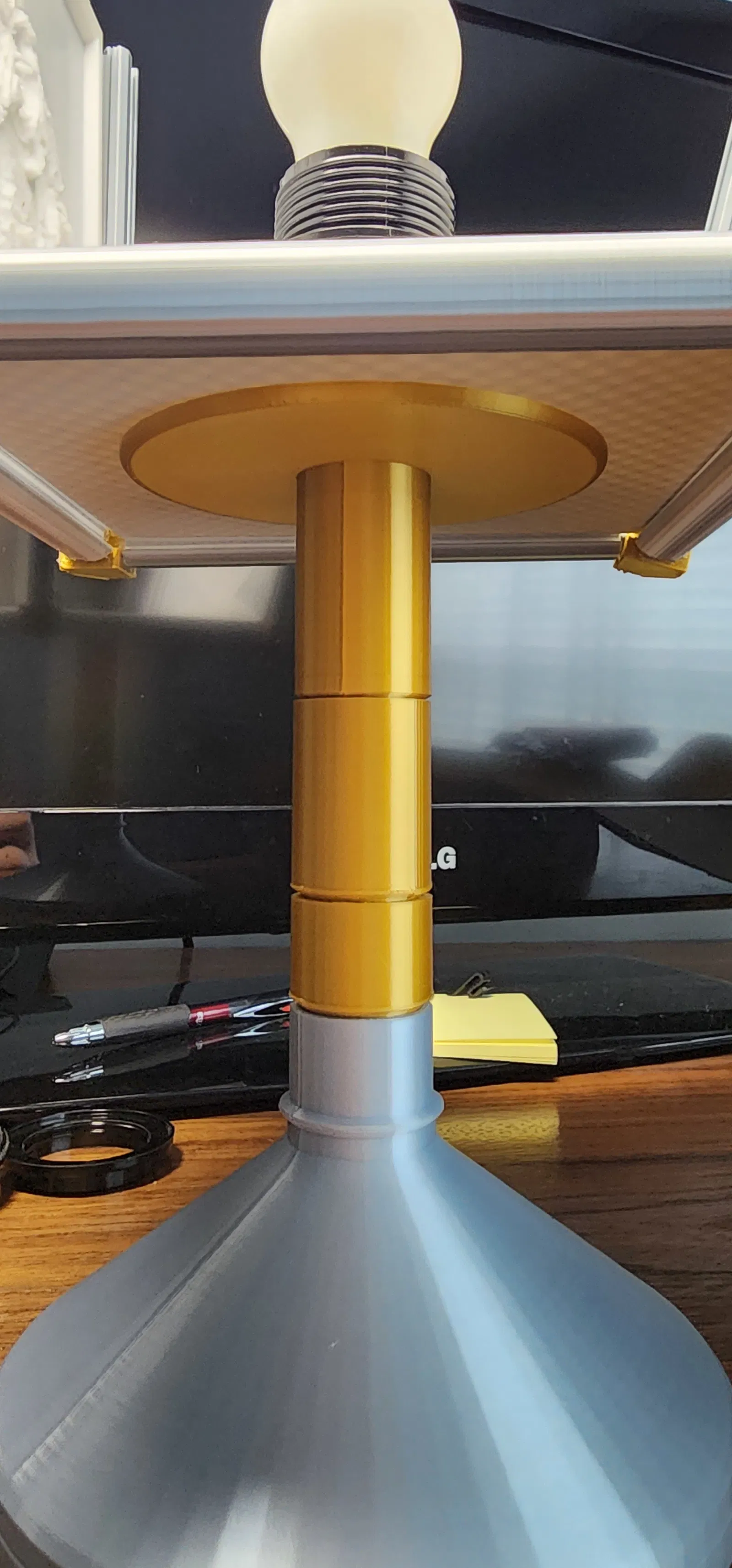

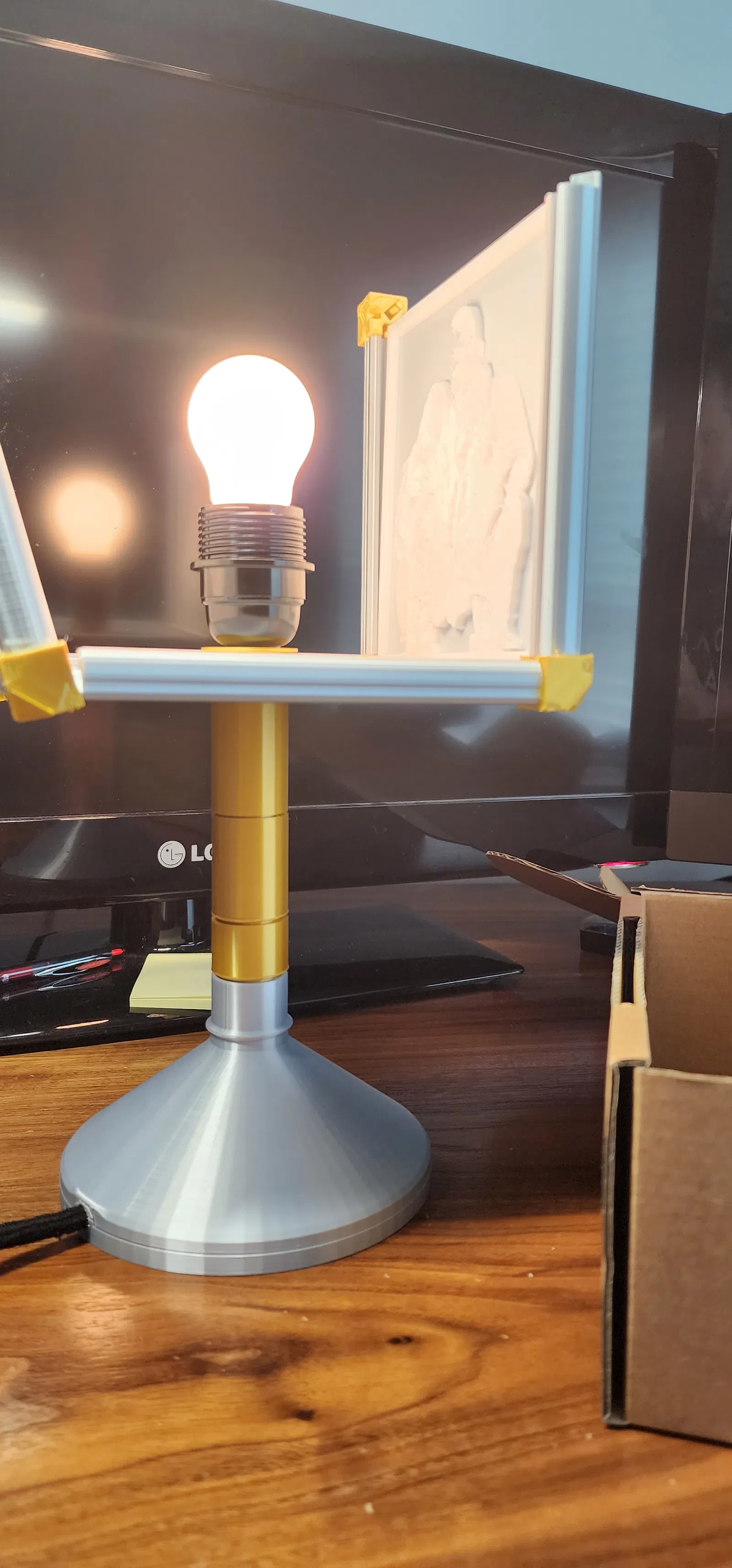

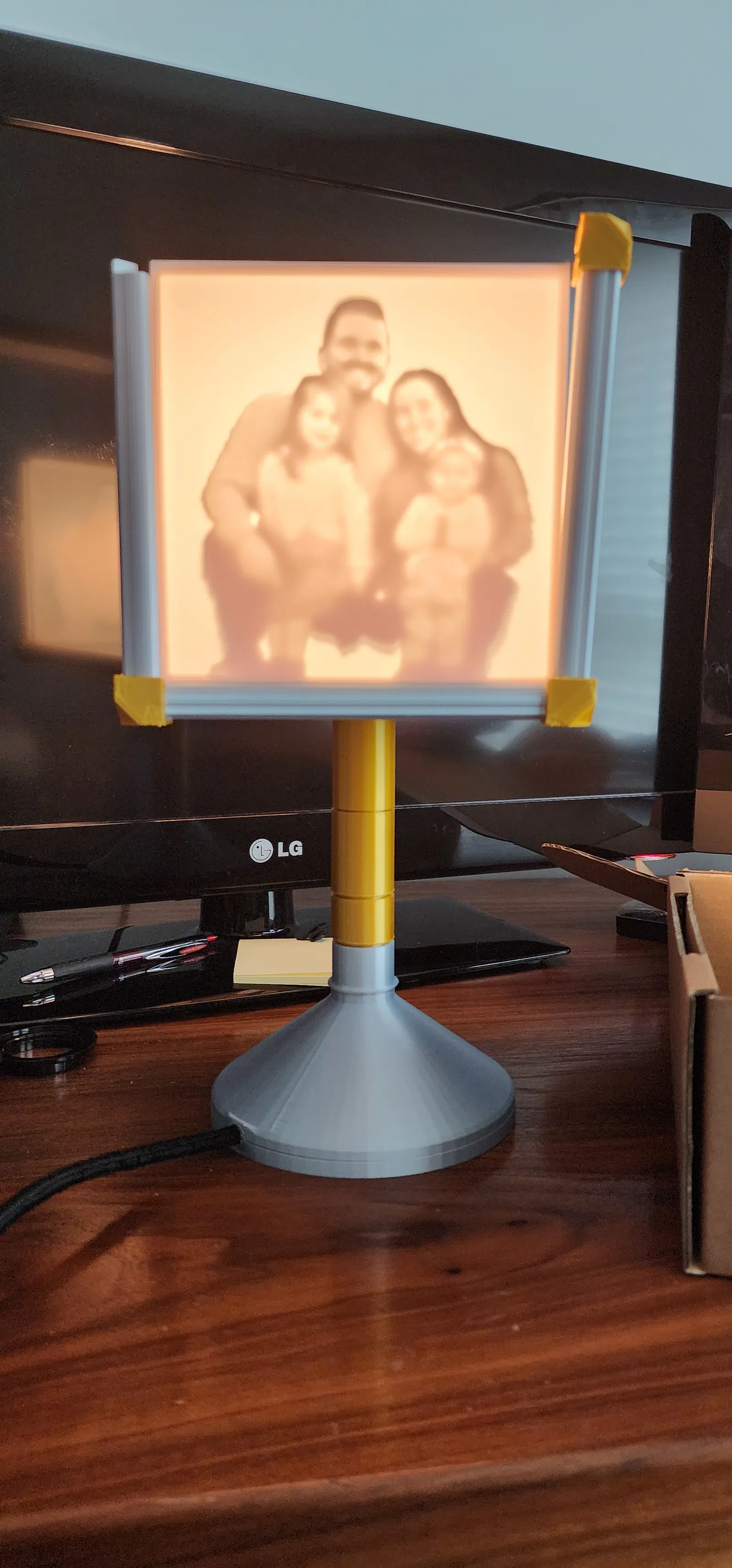

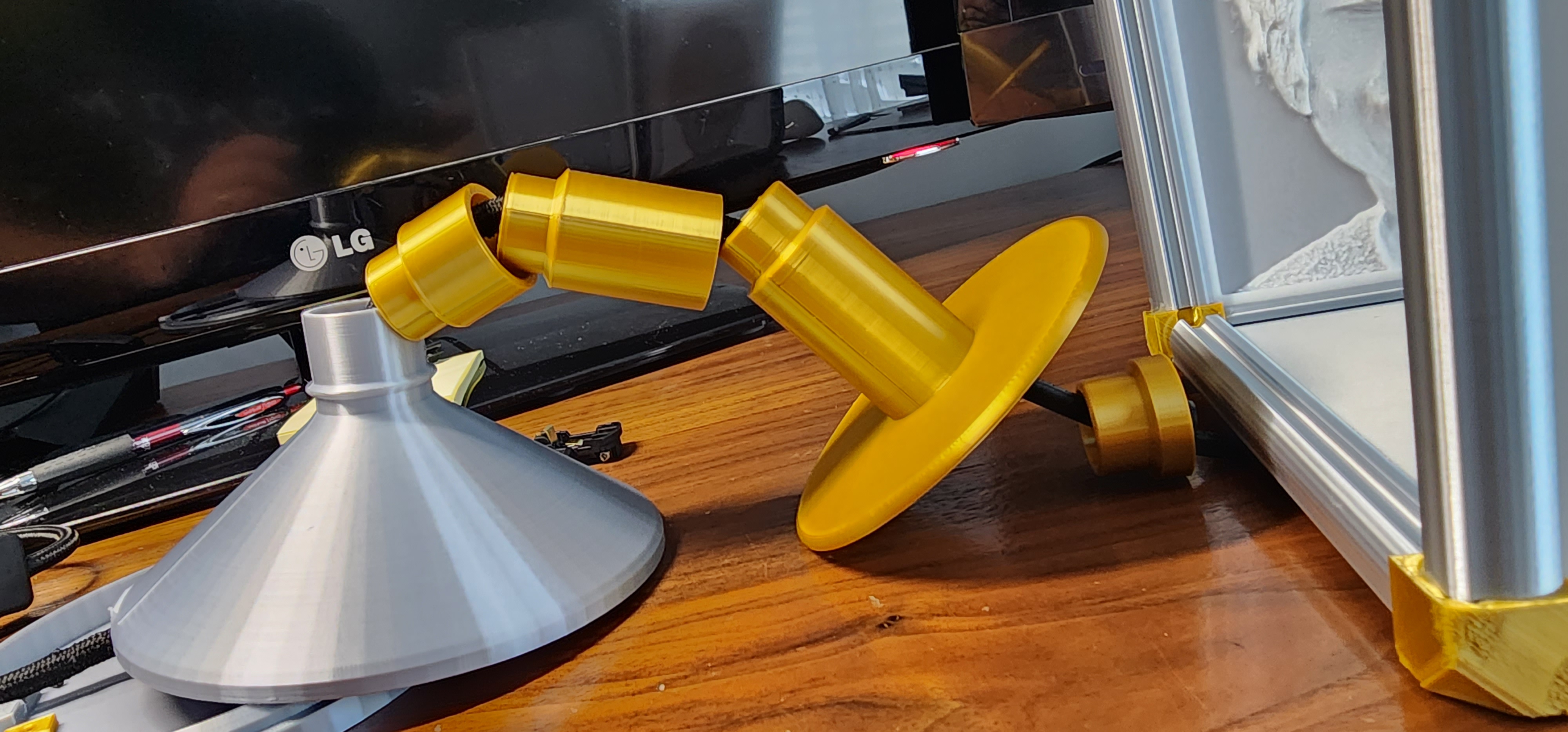

Trình tự lắp ráp: từ dưới lên trên, như trong ảnh:

Nếu bạn in các tấm với độ dày tối đa 5mm như tôi đã làm- tôi đã nhấn mạnh phần "bạn có thể cần chà nhám\cắt tỉa" ở các bước bên dưới… khuyên dùng tối đa 4.7mm để dễ lắp ráp hơn

1. lampstand_bottom

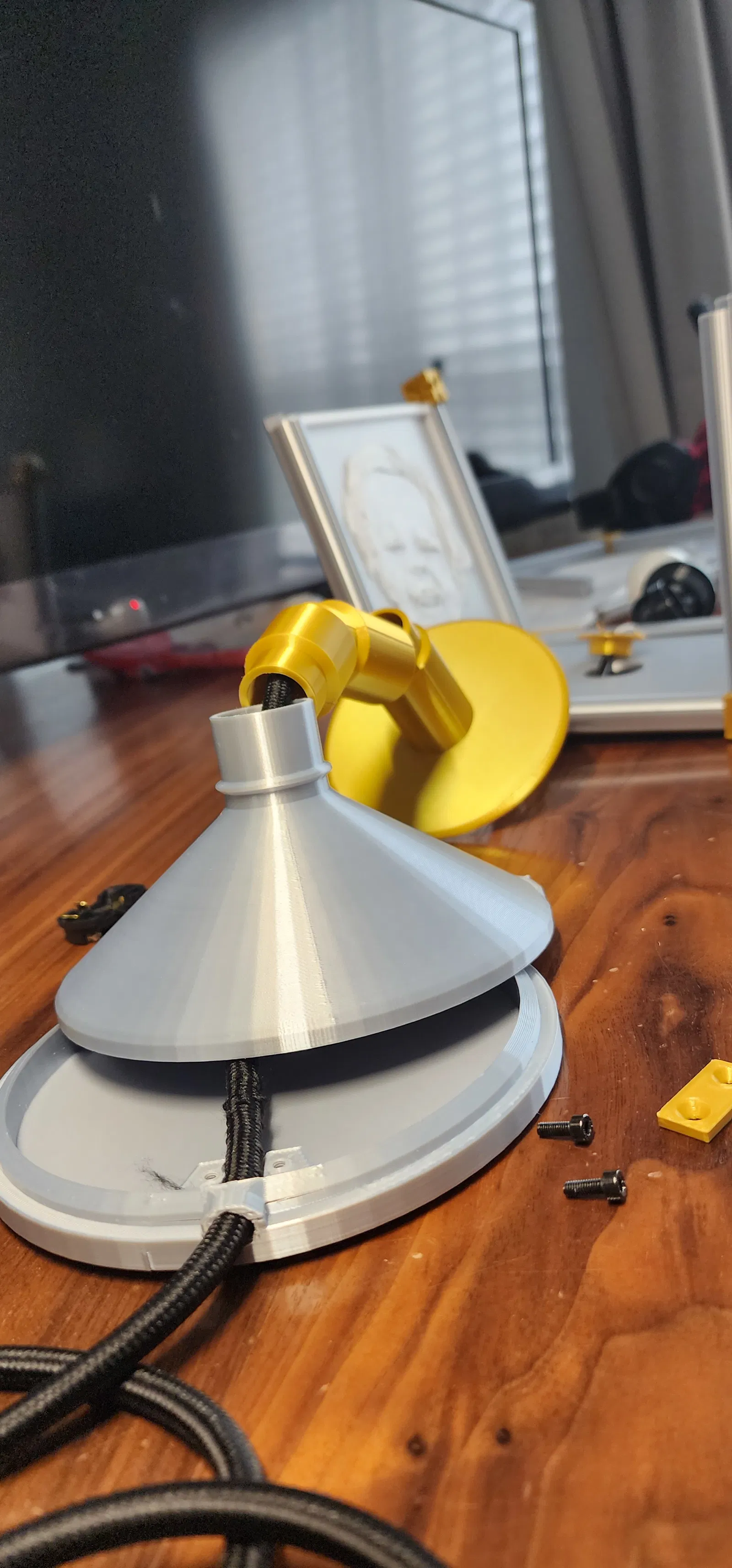

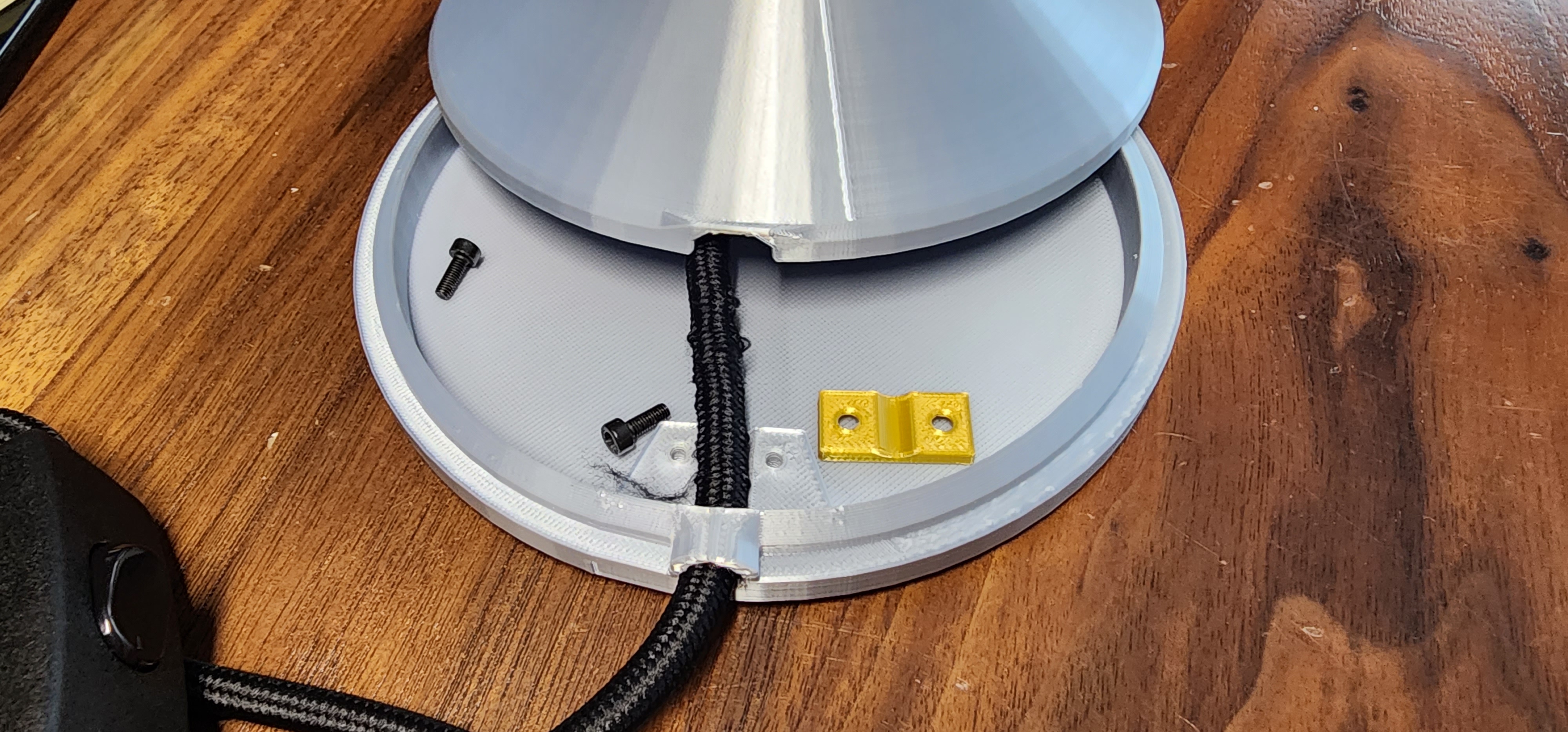

2. lampstand_cable_clamp
   1. (sử dụng 2x ốc vít của riêng bạn - thẳng vào lỗ in)
3. lampstand_base
4. lampstand_section_short
5. lampstand_section_long
   1. (thành thật mà nói, bạn có thể dùng bao nhiêu tùy thích trong số 4 và 5… chọn kiểu dáng và chiều cao bạn muốn)
6. Round Tall Lamp Top 12JAN2024_(inner45fix)- IN TỐT
7. lampstand_section_short
   1. (cái này dùng để định tâm đế)
8. lampshade_base
9. Lumpshade inside plug for base column

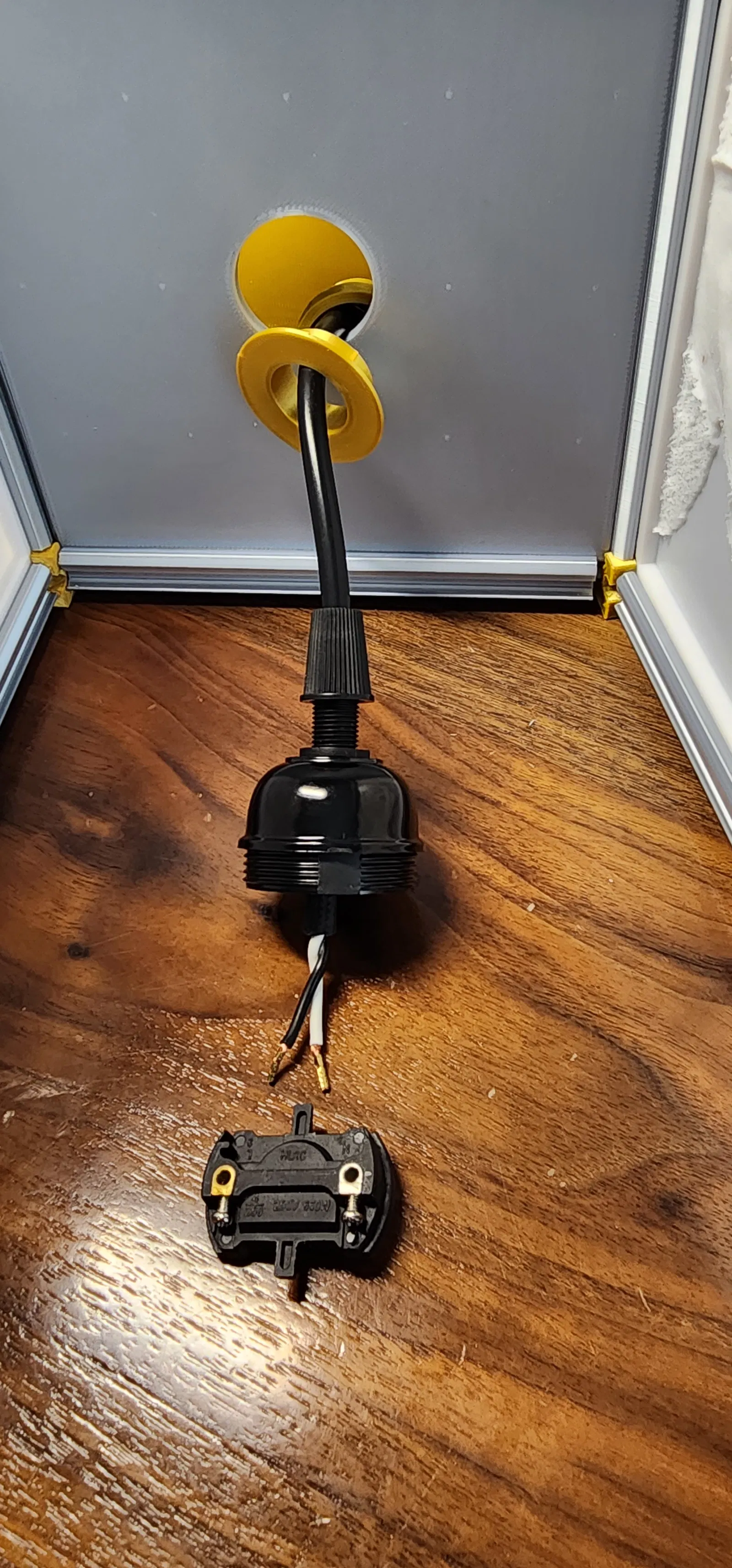

   1. Đến lúc này, bạn có thể tháo rời bộ đèn, và luồn dây qua tất cả...

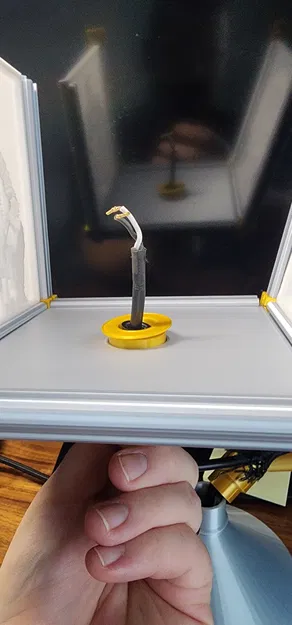

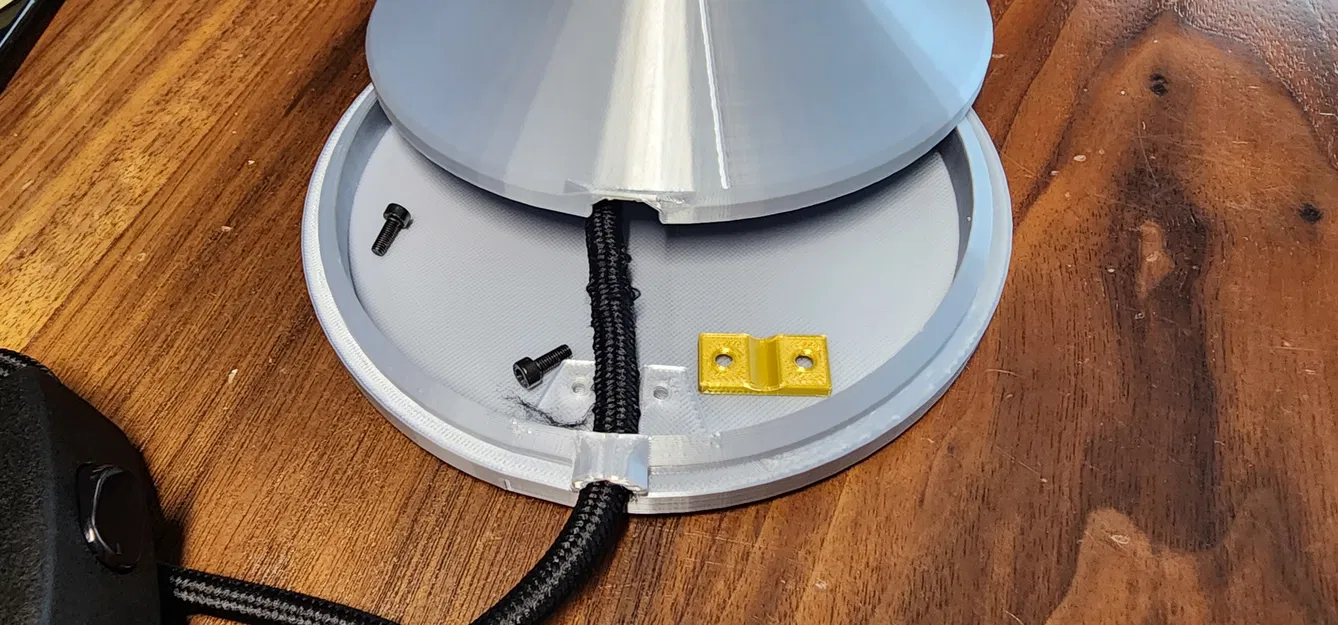

   2. lắp lại bộ đèn sau khi dây đã luồn qua hết, và từ từ kéo phần dây thừa ra khỏi lampstandbase (với các ốc kẹp cáp rất lỏng).
   3. Một khi bạn đã lắp ráp xong với càng nhiều dây thừa được loại bỏ càng tốt, hãy siết chặt các ốc vít đến mức bạn vẫn còn khả năng kéo một chút dây thừa - nên vừa khít
   4. Một khi bạn đã có đèn và tất cả các bộ phận của cột đứng tại thời điểm này, bạn có thể kéo dây ra xa khỏi đế. bạn nên siết ốc đến mức có thể kéo, nhưng không thể đẩy vào (tháo rời bằng cách kéo mạnh vào bộ đèn nếu cần)
10. 4 miếng góc dưới cùng, và 4 bộ phận khung
    1. (lắp hộp xung quanh đế chụp đèn)

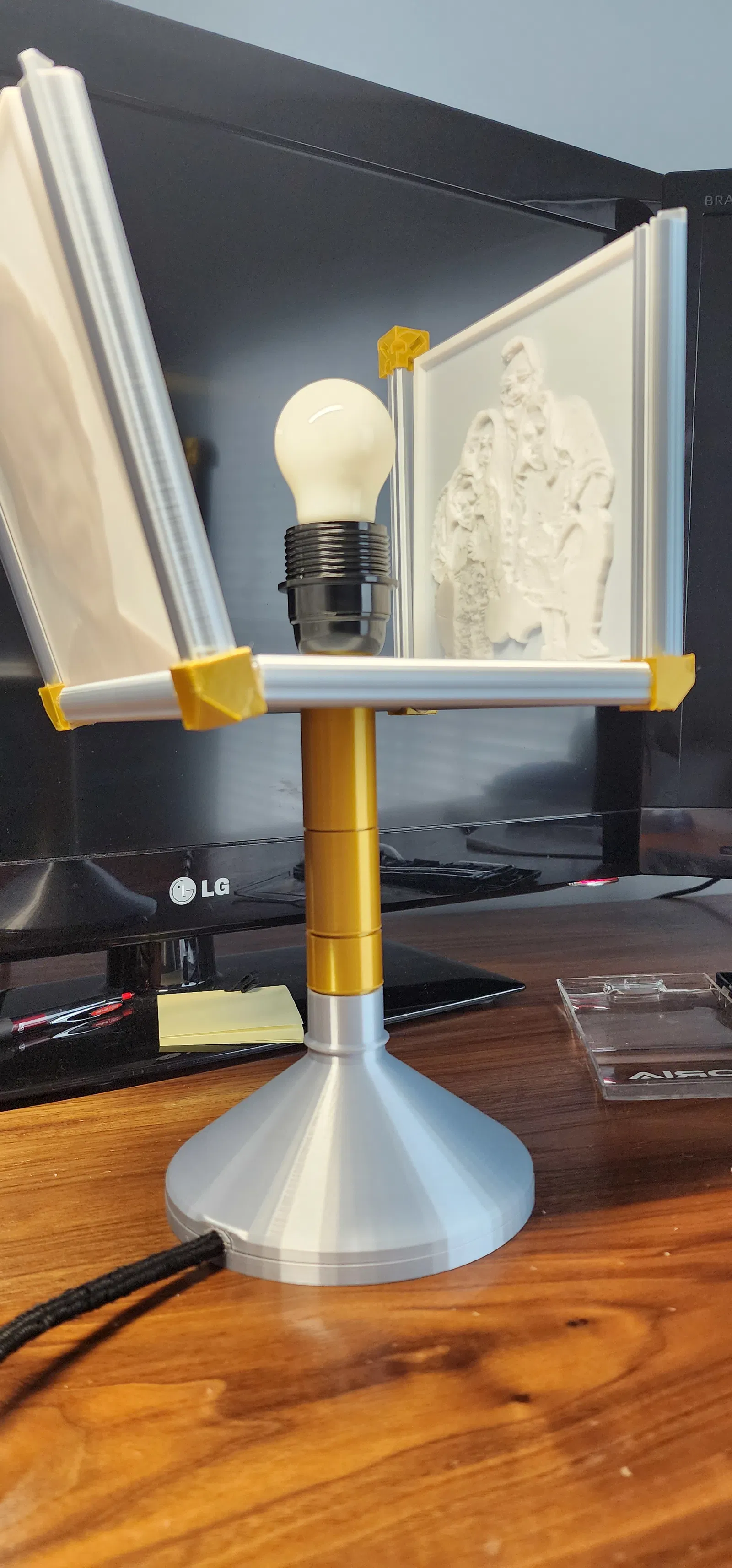

11. lắp 4 bộ phận khung theo chiều dọc - ở mỗi góc
12. 4x tấm lithograph

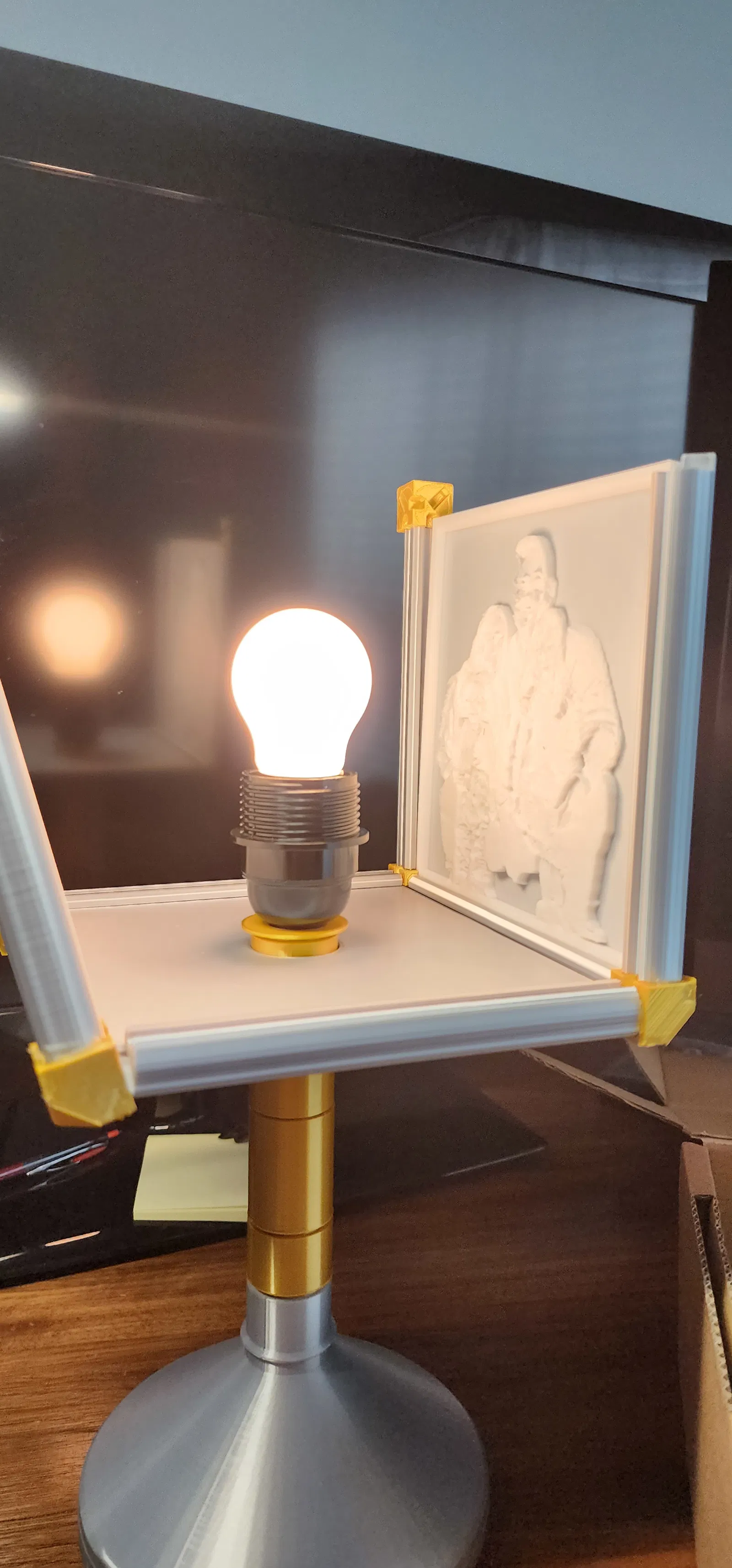

    1. trượt 4x tấm lithograph mặt bên bạn đã làm cho các tường bên vào lúc này
    2. Đảm bảo bạn có PHẦN PHẲNG CỦA TẤM LITHOGRAPH HƯỚNG VÀO TRONG VỀ PHÍA ÁNH SÁNG.. mặt ngoài của đèn phải nhẵn khi chạm vào (nếu làm ngược lại, việc vệ sinh sẽ rất khó)
    3. Bạn có thể cần chà nhám\cắt tỉa vật liệu để các tấm vừa với các bộ phận góc tại thời điểm này
13. 2x bộ phận góc
    1. đặt cả hai ở một bên, chúng ta chuẩn bị trượt tấm lithograph trên cùng và cuối cùng vào
    2. Bạn có thể cần chà nhám\cắt tỉa vật liệu để các tấm vừa với các bộ phận góc tại thời điểm này
14. Tấm lithograph cuối cùng bạn làm
    1. trượt nó vào đỉnh
15. 2 bộ phận góc cuối cùng
    1. Bạn có thể cần chà nhám\cắt tỉa vật liệu để các tấm vừa với các bộ phận góc tại thời điểm này
    2. Nó hơi khó, nhưng xoay sở với mọi thứ sẽ giúp bạn căn chỉnh tất cả các tấm và bộ phận khung, và bạn có thể lắp 2 góc cuối cùng.

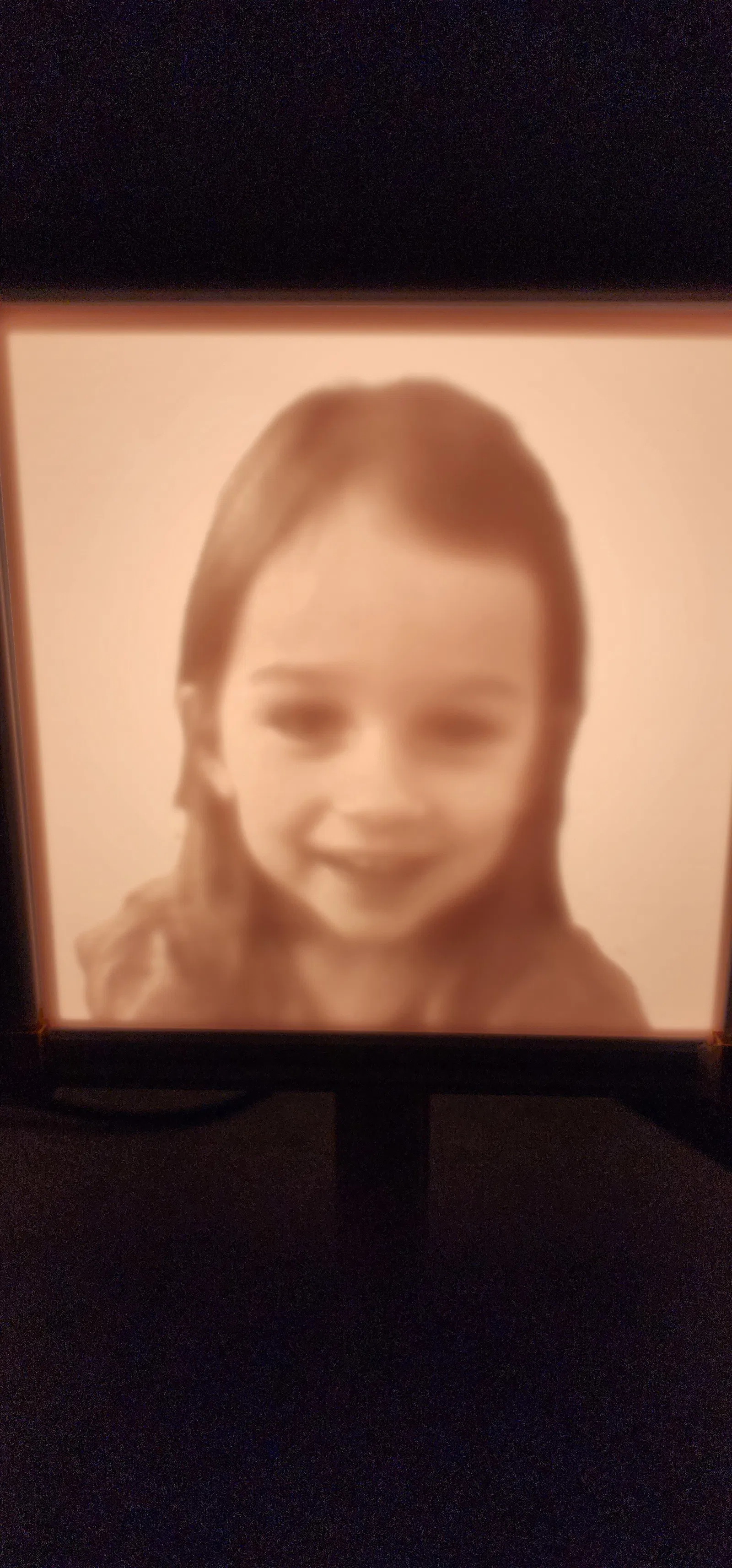

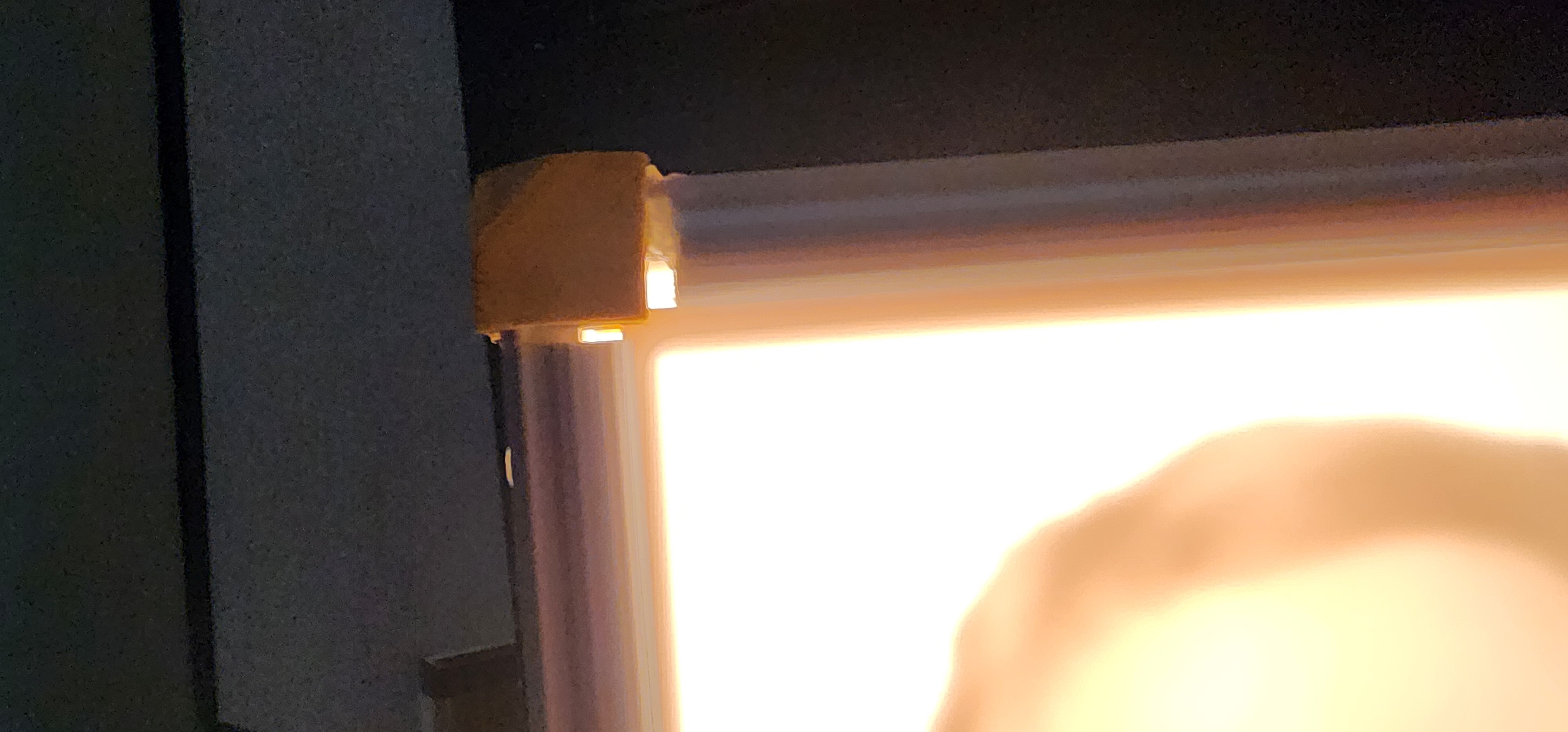

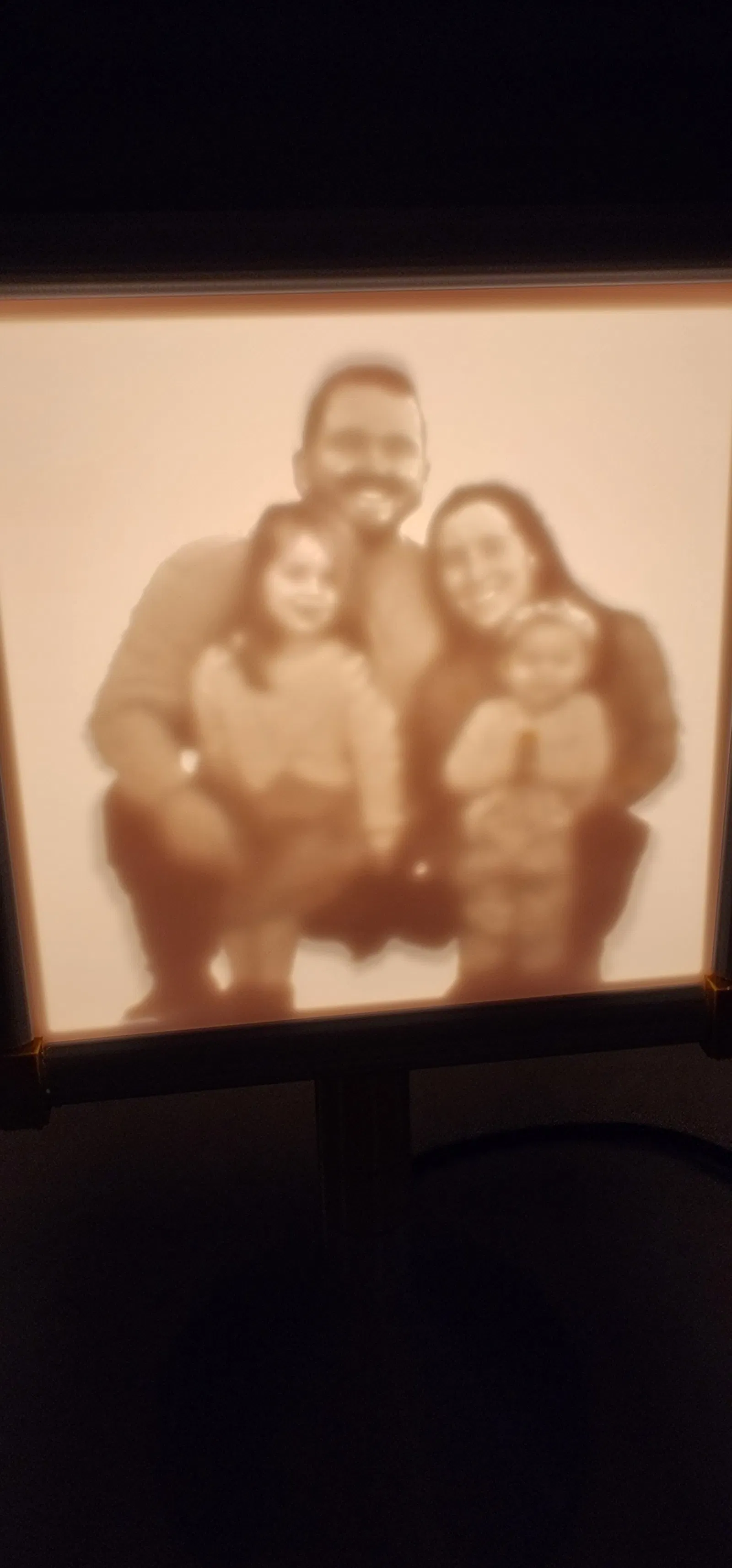

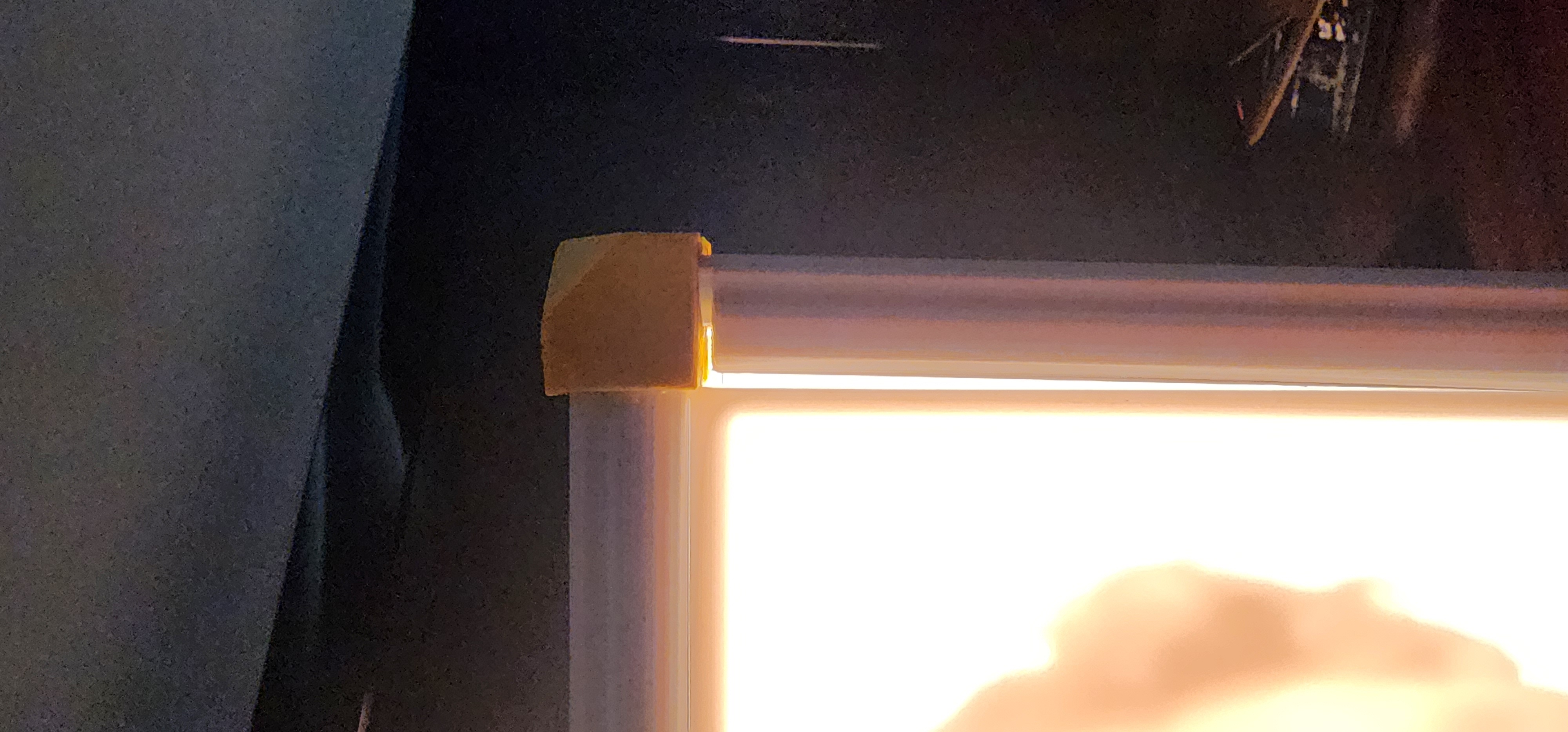

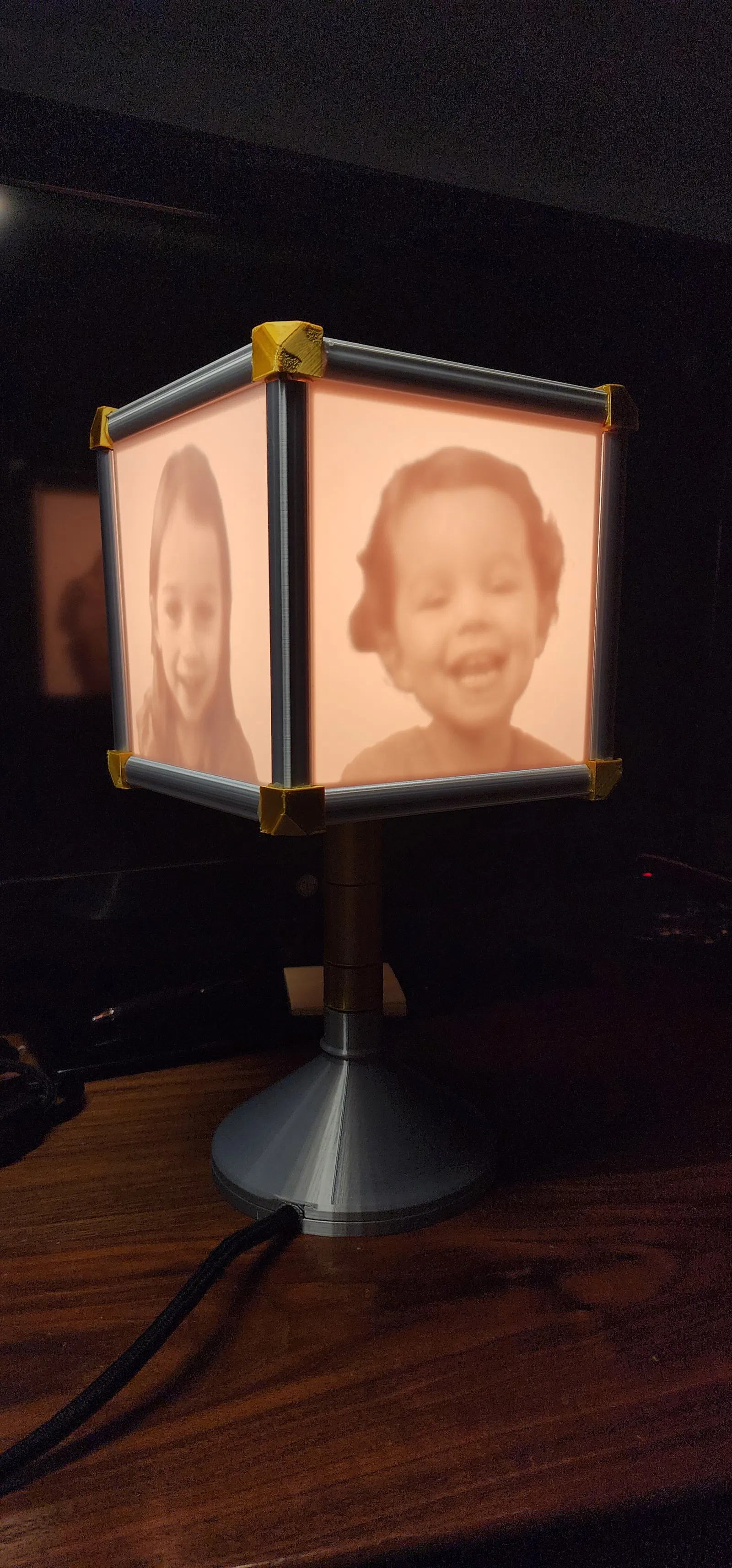

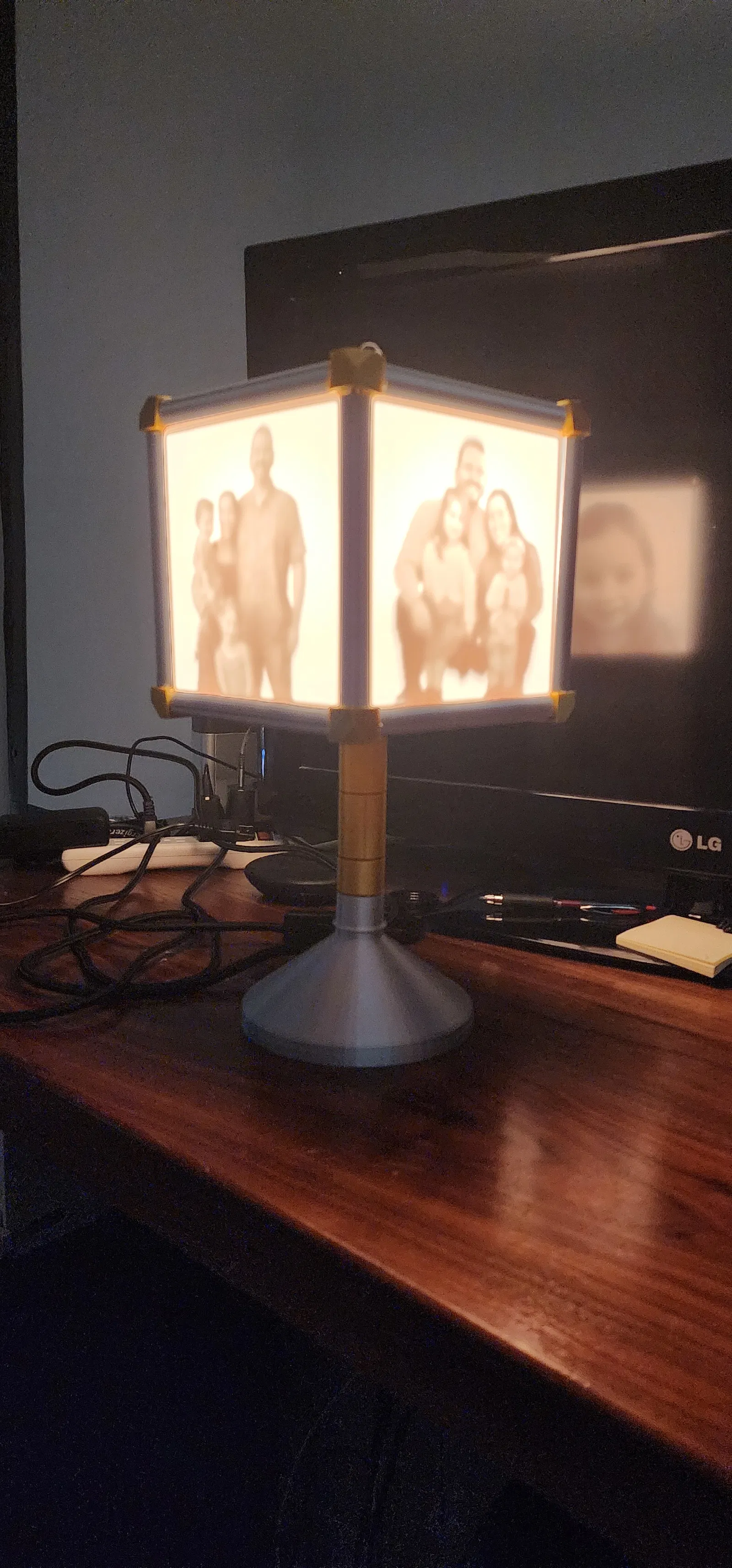

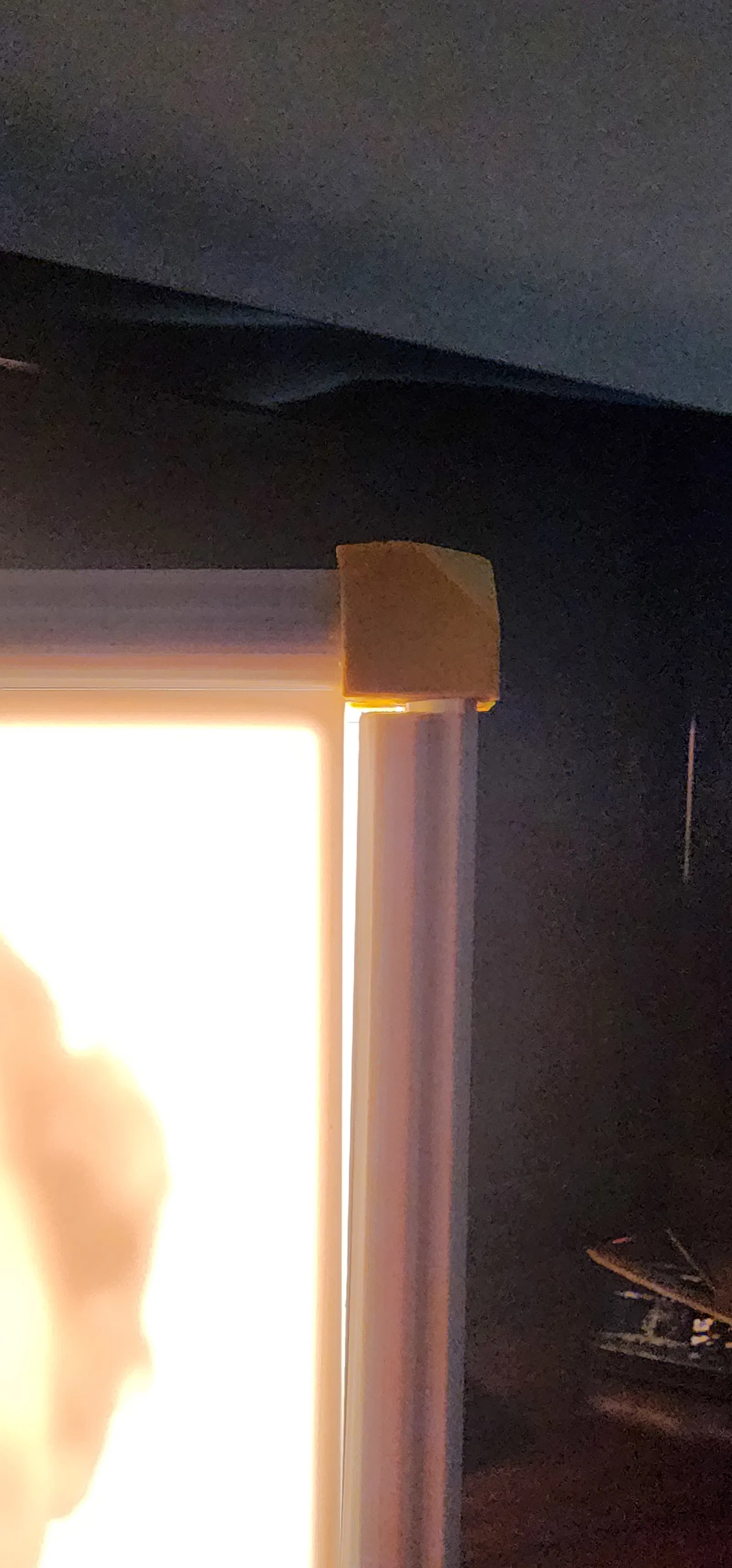

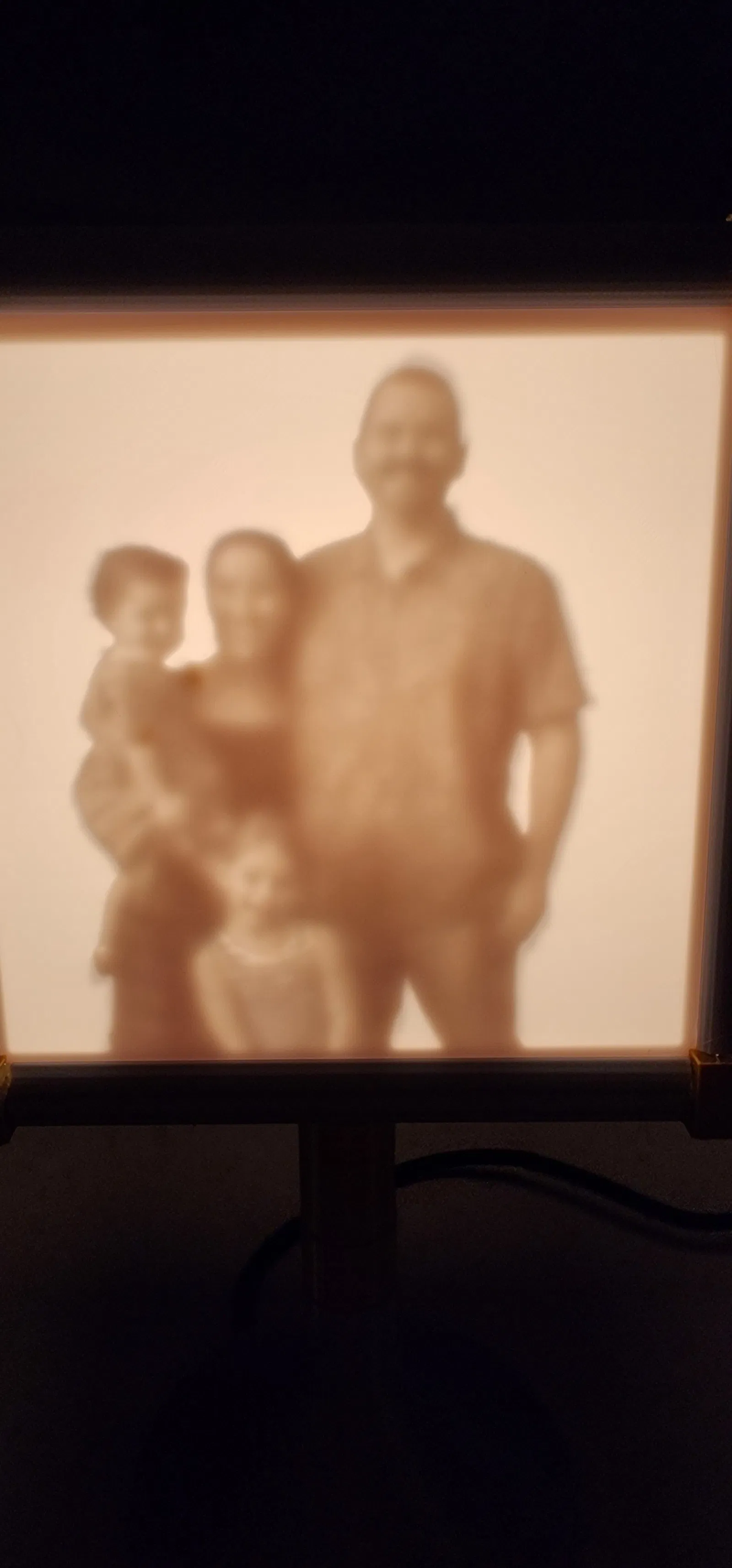

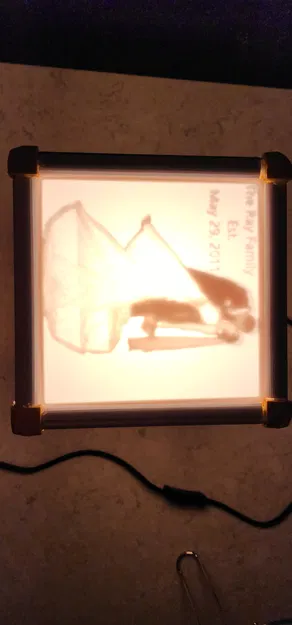

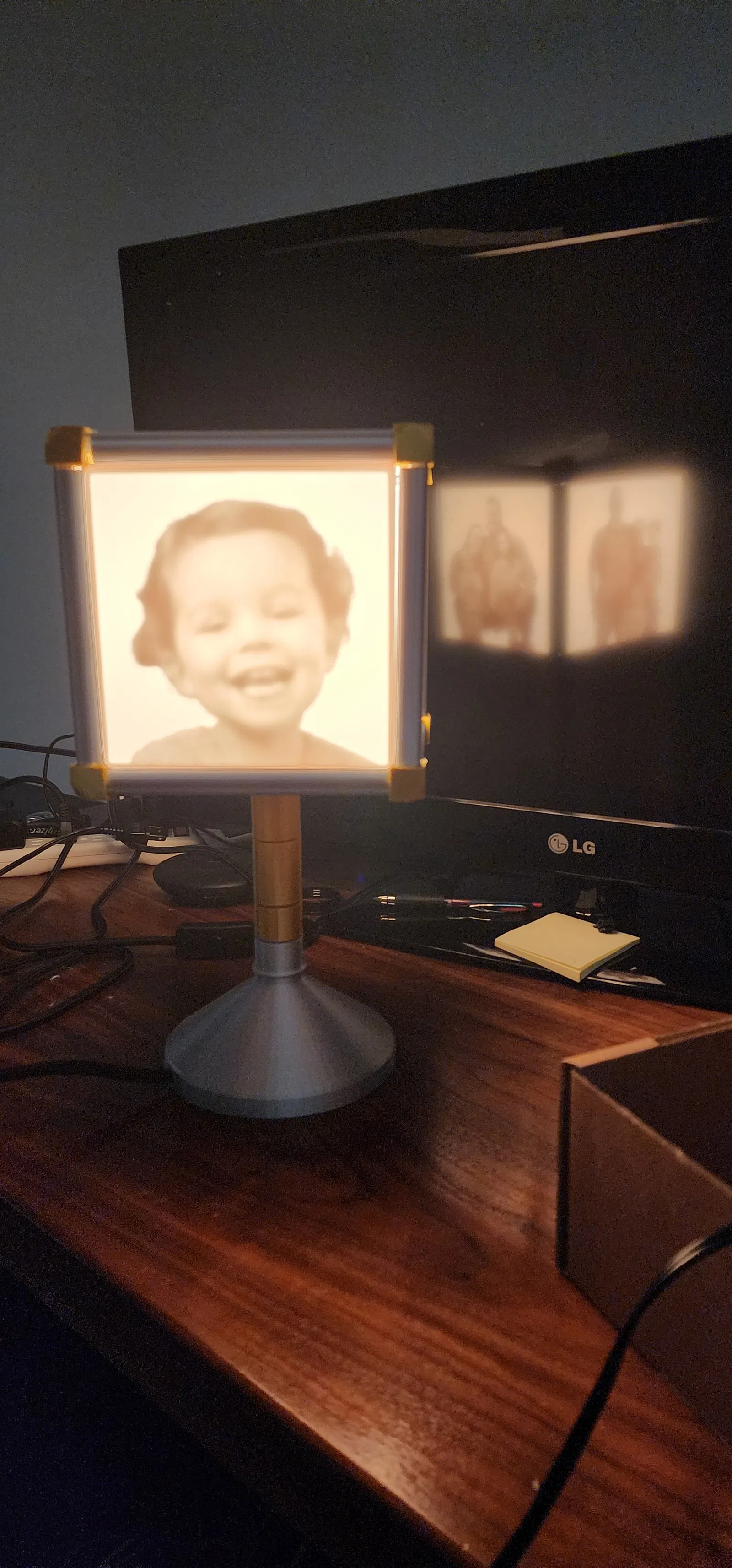

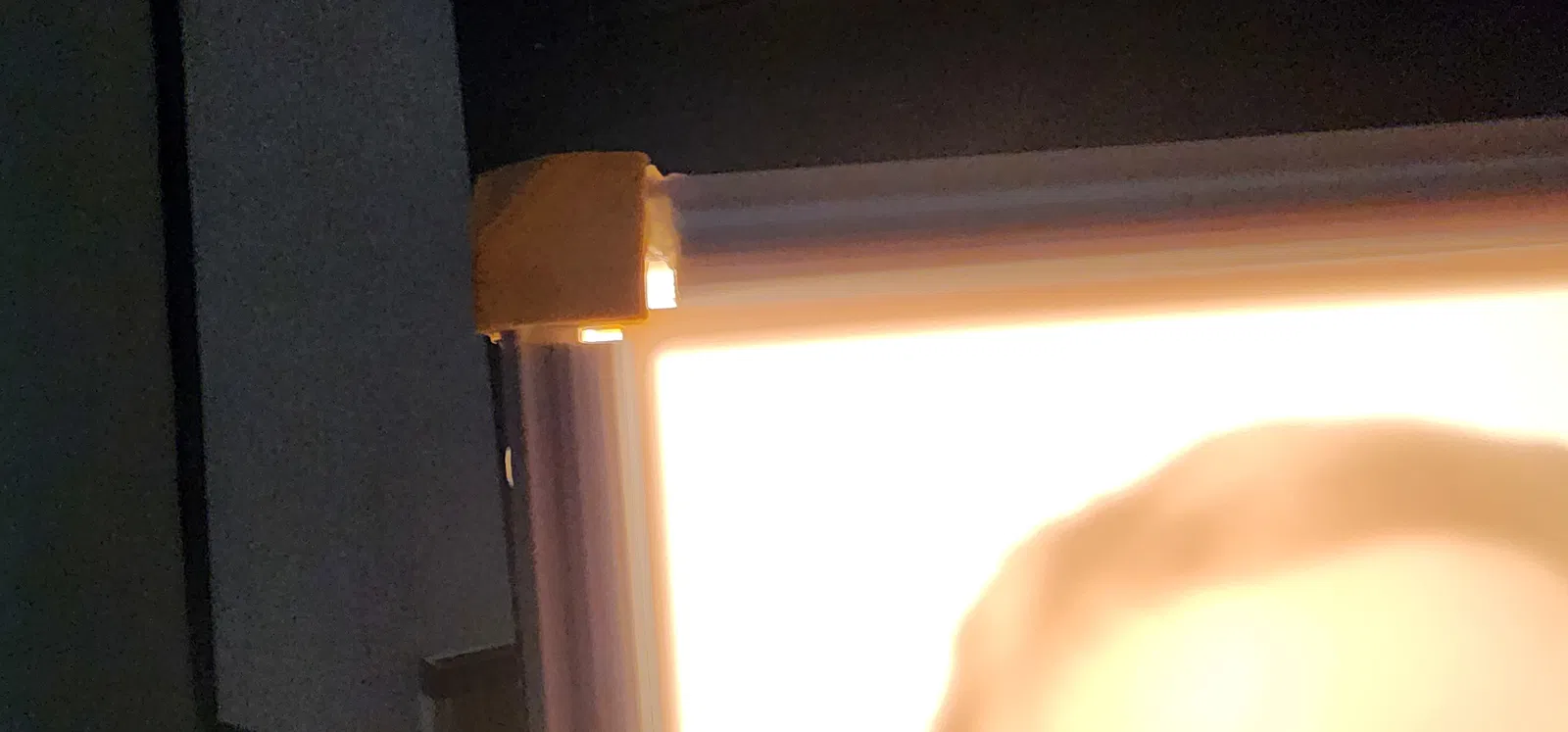

Tôi có những khoảng trống nhỏ trong bản dựng của mình… Tôi có thể dán vĩnh viễn, nhưng làm thế nào tôi có thể thay bóng đèn LED…. Nó chỉ nhận thấy khi kiểm tra rất kỹ… ánh sáng không bị chói làm hỏng hiệu ứng. (xem ảnh)

Các bộ phận tôi đã sử dụng: Bộ đèn (US) bộ đèn sân vườn chung: https://www.amazon.com/dp/B0C2PJH6JL?ref=ppx_yo2ov_dt_b_product_details&th=1

(Lưu ý: Dây này quá lớn đối với đế chân đèn - Tôi đã dùng mũi khoan để mở rộng nó một chút để vừa - (in trước khi lấy bộ phận này))

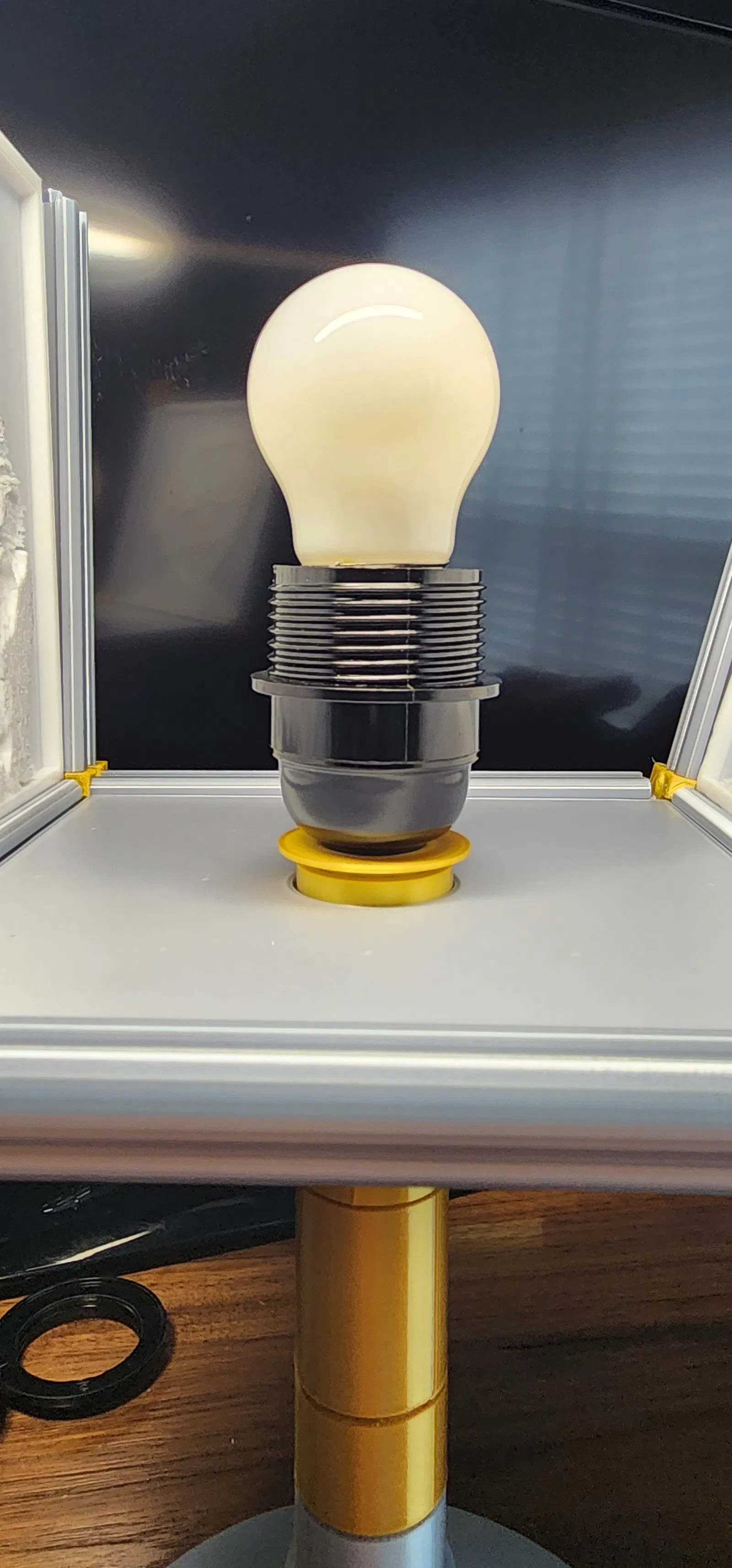

Đèn (US) - bóng đèn sợi đốt LED nhỏ 3W màu ấm loại tủ lạnh: https://www.amazon.com/dp/B081SVK95V?psc=1&ref=ppx_yo2ov_dt_b_product_details

Sợi filament:

• Lithophanes từ SUNLU White PLA+
• Khung là Polymaker SILK PLA (vàng \ bạc)

Tôi đã sử dụng https://lithophanemaker.com/Framed%20Lithophane.html#processing để tạo lithophanes của mình (thấy dễ hơn)...

Cài đặt tôi đã sử dụng:

Cài đặt khung: Chỉ khung

Độ phân giải Lithophane: 0.1

Chiều dài đế: 150

Chiều rộng đế: 5

Chiều cao đế: 4

Góc nhô: 60

Độ dày tối đa: 5*** Xem gợi ý bên dưới

Độ dày tối thiểu: 0.5

Chiều cao: 150

Độ dày hỗ trợ: 2

Góc hỗ trợ: 75

Độ dịch chuyển X: 0.2

Độ dịch chuyển Y: 0.2

Tỷ lệ hình chữ nhật: 1.0

Cắt?: Có

*** độ dày tối đa - gợi ý độ dày tối đa 4.7. .Tôi đã làm 5, và phải cắt\chà nhám các cạnh tấm lithophane để vừa hơn vào các bộ phận khung… dung sai của các bộ phận khung có một chút sai lệch. …có lẽ đó là vấn đề điều chỉnh, hướng hoặc thiếu hỗ trợ của tôi)

--------------------mọi thứ bên dưới dòng này được sao chép từ bản gốc mà đây là bản chỉnh sửa - toàn bộ ghi công cho người tạo bản gốc đã cho phép bản chỉnh sửa này - (Les Kaye)--------

/3d-model/114721-den-lithophane

Tạo một bản trưng bày vĩnh viễn cho những bức ảnh quý giá của bạn hoặc in một món quà tuyệt đẹp cho bạn bè và gia đình bằng 100% nhựa! Chân đèn có các bộ phận tương thích với Đèn Mặt Trăng của tôi.

Hướng dẫn in

Làm chân đèn

Việc tạo ra các tấm lithophane tốn chút thời gian nên tốt nhất là in chân đèn trong khi bạn chuẩn bị ảnh của mình.

Tôi đã in chân đèn bằng PLA màu đồng. Bạn cần in từng tệp chân đèn một theo hình minh họa của tôi. Bạn có thể có một chiếc đèn cao hơn bằng cách in thêm các bộ phận. Tôi đã in chân đèn ở độ cao lớp 0.2, điều này chấp nhận được mặc dù in ở 0.15 có thể cho kết quả tốt hơn. Tôi đã sử dụng 25% độ đặc ruột.

Đối với chụp đèn một tầng, vòng đỡ chụp đèn nên được đặt trên bộ phận chân đèn trên cùng, ngay bên dưới bộ phận bóng đèn như trong sơ đồ. Đối với đèn hai tầng, vòng đỡ chụp đèn nên được đặt thấp hơn và điều chỉnh trình tự các bộ phận chụp đèn sao cho bóng đèn được đặt khoảng giữa chiều cao của chụp đèn.

Tôi đã mua một bóng đèn LED 8W và đui đèn gốm G9 trên eBay (xem ảnh). Bóng đèn 5W cũng có thể được. Đui đèn gốm G9 nên được cố định vào bộ phận giữ đã in bằng hai con ốc nhỏ hoặc bằng hai con vít tự khai thác hoặc vít chipboard nhỏ. Cáp điện chính nên được luồn qua lỗ ở đế và được kẹp bằng hai con vít tự khai thác hoặc vít chipboard nhỏ. Bạn có thể thêm dây rút quanh cáp bên trong đế hoặc dùng súng bắn keo để cố định cáp để đảm bảo nó không bị tuột ra hoặc làm căng các kết nối.

Đế nên được ép chặt vào đáy nhưng bạn có thể cần dùng keo để cố định nếu nó quá lỏng.

Chụp đèn chỉ đặt trên vòng đỡ của chân đèn để dễ dàng tiếp cận khi đến lúc vệ sinh đèn hoặc thay bóng đèn.

Chuẩn bị ảnh của bạn

Lithophanes là hình ảnh thang độ xám nên bạn nên chọn những bức ảnh có độ tương phản tốt. Lithophanes có độ phân giải thấp nên hãy cắt ảnh của bạn để loại bỏ bất kỳ hậu cảnh không liên quan nào và tập trung vào các phần quan trọng.

Bạn sẽ cần một bức ảnh vuông (chiều cao = chiều rộng) cho đỉnh chụp đèn. Bạn cũng cần bốn bức ảnh cho các mặt bên. Chúng có thể là tỷ lệ vuông, 4:3 hoặc 16:9. Nếu bạn đang làm chụp đèn hai tầng, bốn ảnh bổ sung có thể có tỷ lệ khung hình khác với lớp đầu tiên. Tôi khuyên dùng ảnh vuông hoặc 4:3 vì ảnh 16:9 có thể không tạo ra đủ khoảng trống phía trên bóng đèn. Hoặc sử dụng bóng đèn 5W tạo ra ít nhiệt hơn.

Tạo lithophanes của bạn

Truy cập http://3dp.rocks/lithophane/. Điều chỉnh Cài đặt Hình ảnh theo yêu cầu. Đặc biệt là RẤT QUAN TRỌNG, bạn cần thay đổi cài đặt từ Âm bản sang Dương bản. Điều chỉnh Cài đặt Mô hình như tôi đã chỉ trong ảnh của Thing này. Kích thước (chiều rộng) PHẢI là 150mm. Ngoài ra, tôi đề xuất giảm lớp mỏng nhất xuống 0.5mm và độ dày xuống 5mm.

Thêm ảnh của bạn từng cái một và tải xuống tệp STL đã sẵn sàng để cắt và in.

Sử dụng ít sắc tố nhất nhưng không phải là nhựa trong suốt 100%. PLA hoặc ABS màu ngà "tự nhiên" (tôi đã sử dụng ABS) là lý tưởng.

Tôi khuyên dùng độ cao lớp 0.10 trở xuống để có độ phân giải thang độ xám tối đa. Bạn cần in ảnh đặc, không có khoảng trống.

In khung chụp đèn

Tôi để phần này đến cuối vì bạn cần hài lòng với kích thước ảnh của mình trước khi in khung chụp đèn.

In đế chụp đèn, 4 x thanh ngang chụp đèn và 4 x góc chụp đèn. Chúng là một bộ phận ép chặt để lắp ráp. Dán các bộ phận lại với nhau bằng keo nóng chảy acetone cho ABS hoặc keo siêu dính cyanoacrylate cho hầu hết các loại nhựa khác.

In 4 x thanh dọc chụp đèn theo tỷ lệ khung hình của ảnh của bạn. Nếu bạn có ảnh vuông, hãy sử dụng các bộ phận khung ngang cho các thanh dọc. Dán các thanh dọc vào bốn góc của đế.

Nếu bạn đang làm chụp đèn hai tầng, hãy in 4 x thanh ngang trung gian chụp đèn và 4 x góc trung gian chụp đèn. Dán các bộ phận lại với nhau. In 4 x thanh dọc theo tỷ lệ khung hình của ảnh lớp trên cùng của bạn và dán vào các góc của khung trung gian.

In 4 x thanh ngang chụp đèn và 4 x góc để tạo khung trên cùng. Lắp ráp cái này với tấm lithophane vuông 150mm x 150mm để tạo đỉnh chụp đèn. Mặt nhám của lithophane cần hướng lên trên và phần kết nối mở của các góc khung hướng xuống dưới. Tùy chọn dán bộ phận trên cùng lại với nhau nhưng chỉ khi bạn chắc chắn rằng mọi thứ đều đúng hướng.

Lấy bộ phận dưới cùng và lắp 4 tấm ảnh lithophane vào đó, đảm bảo chúng đúng chiều và mặt nhám hướng ra ngoài.

Nếu sử dụng khung trung gian, hãy ép chặt nó vào bộ phận dưới cùng rồi lắp 4 tấm lithophane vào đó.

Ép chặt khung trên cùng vào bộ phận dưới.

Sau khi bạn đã kiểm tra xem mọi thứ đã được lắp ráp đúng cách, bạn có thể dán các mối nối còn lại bằng một lượng keo nhỏ để cố định chúng lại.
