Đèn Lithophane

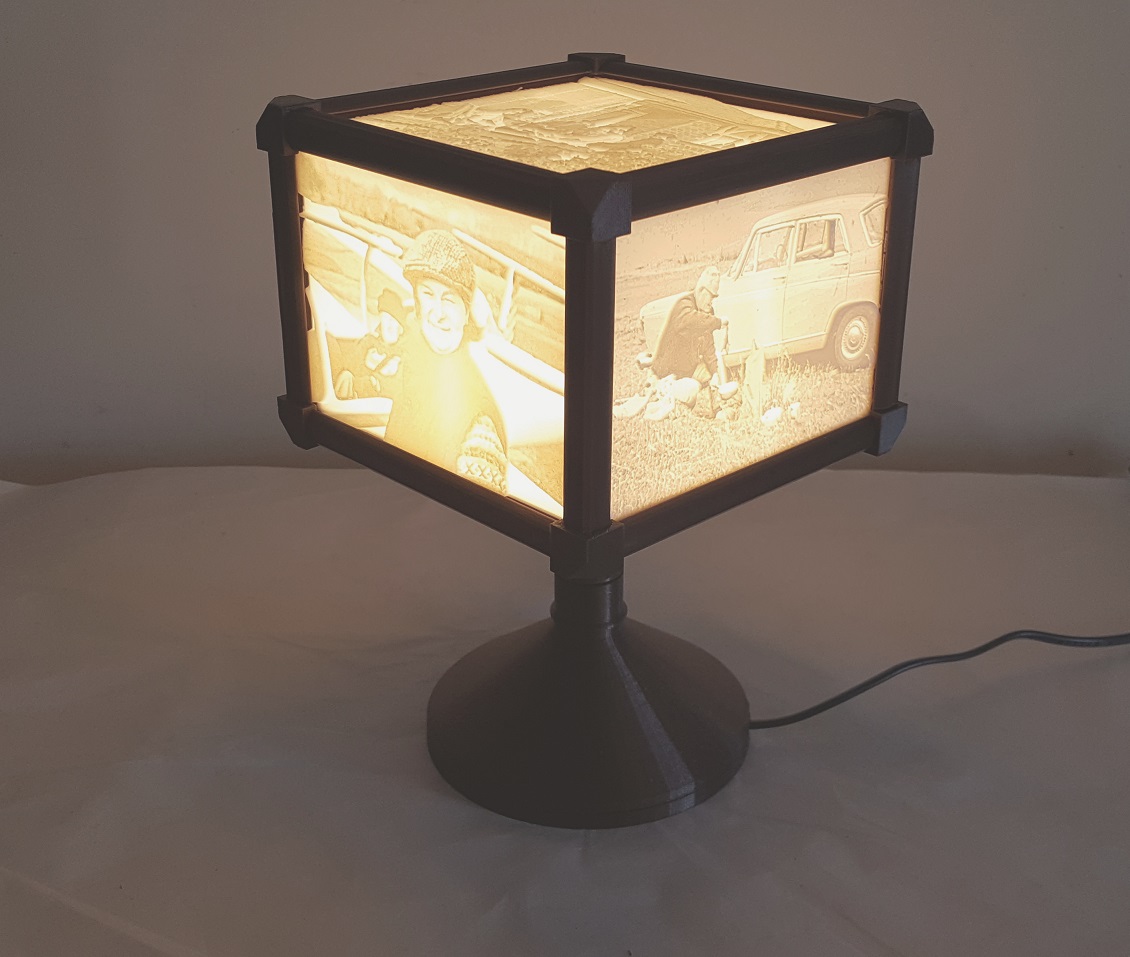

Tạo một màn hình vĩnh viễn cho những bức ảnh quý giá của bạn hoặc in một món quà tuyệt đẹp cho bạn bè và gia đình bằng 100% nhựa! Chân đèn tương thích với Đèn Mặt Trăng của tôi.

Hướng dẫn in

Chế tạo chân đèn

Việc tạo ảnh lithophane tốn chút thời gian nên tốt nhất là hãy in chân đèn trong khi bạn chuẩn bị ảnh.

Tôi đã in chân đèn bằng sợi PLA màu đồng. Bạn cần in từng tệp chân đèn được cung cấp theo hình minh họa của tôi. Bạn có thể làm đèn cao hơn bằng cách in thêm các phần. Tôi đã in chân đèn ở độ cao lớp 0.2mm, chấp nhận được, mặc dù in ở 0.15mm có thể cho kết quả tốt hơn. Tôi sử dụng độền 25%.

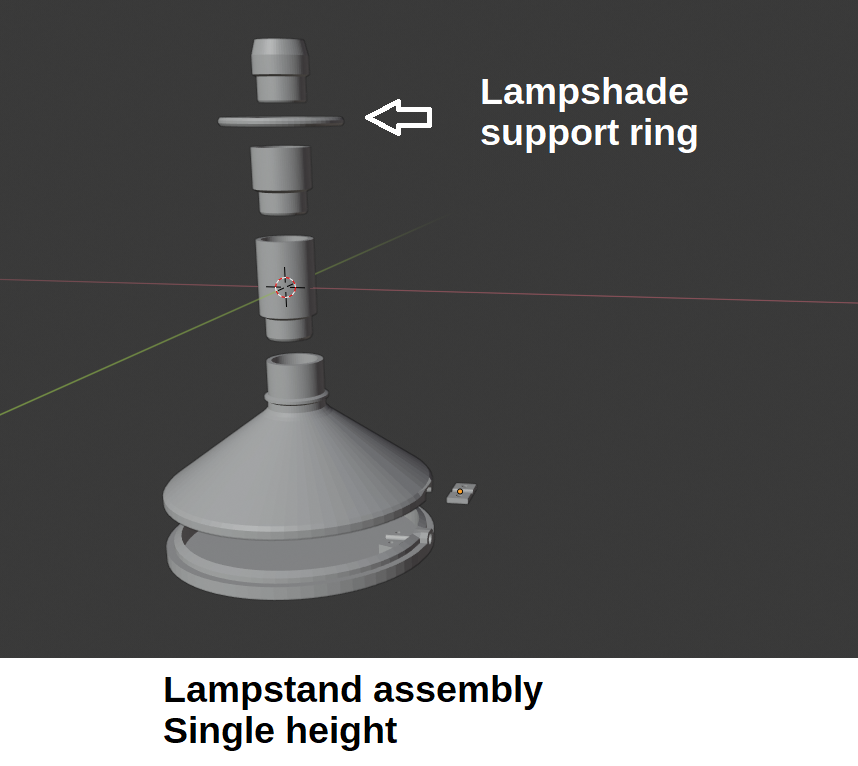

Đối với chụp đèn cao một tầng, vòng đỡ chụp đèn nên được đặt trên phần chân đèn trên cùng, ngay dưới bộ phận đèn như trong sơ đồ. Đối với đèn cao hai tầng, vòng đỡ chụp đèn nên được đặt thấp hơn và điều chỉnh trình tự các phần chụp đèn sao cho bóng đèn nằm khoảng giữa chiều cao của chụp đèn.

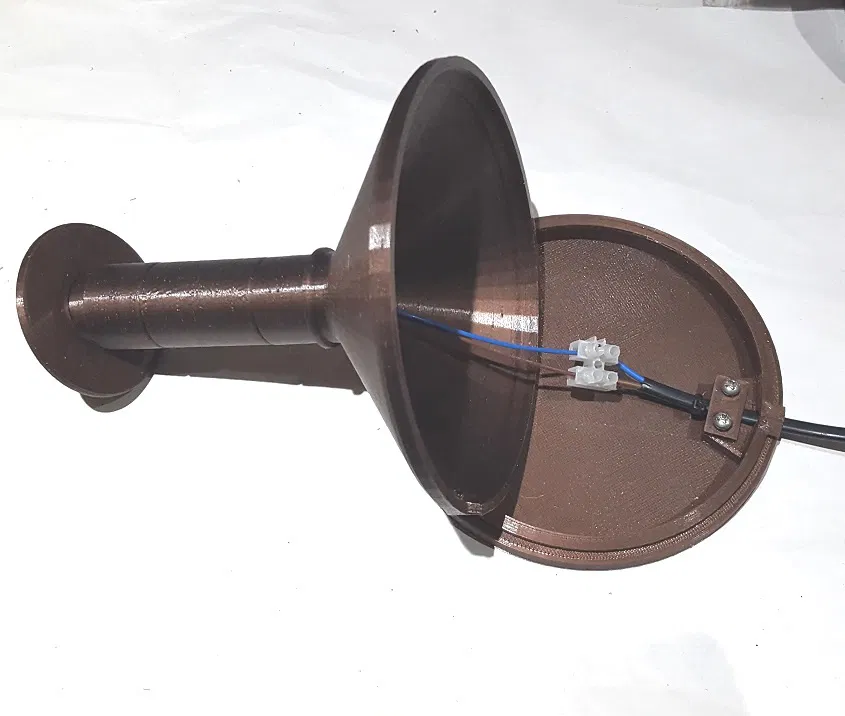

Tôi đã mua một bóng đèn LED 8W và đui đèn G9 bằng sứ từ eBay (xem ảnh). Một bóng đèn 5W cũng có thể được. Đui đèn G9 bằng sứ nên được gắn chắc chắn vào bộ phận giữ đã in bằng hai con ốc và đai ốc nhỏ hoặc bằng hai con vít chipboard hoặc vít tự khai thác nhỏ. Một dây cáp nguồn nên được luồn qua lỗ ở đế và kẹp bằng hai con vít chipboard hoặc vít tự khai thác nhỏ. Bạn có thể thêm một dây rút quanh cáp bên trong đế hoặc dùng súng keo nóng để cố định cáp, đảm bảo cáp không bị tuột ra hoặc gây căng cho các kết nối.

Đế đèn nên được lắp khít vào phần dưới nhưng bạn có thể cần dùng keo nếu nó quá lỏng.

Chụp đèn chỉ đặt trên vòng đỡ của chân đèn để dễ dàng tiếp cận khi đến lúc vệ sinh đèn hoặc thay bóng đèn.

Chuẩn bị ảnh của bạn

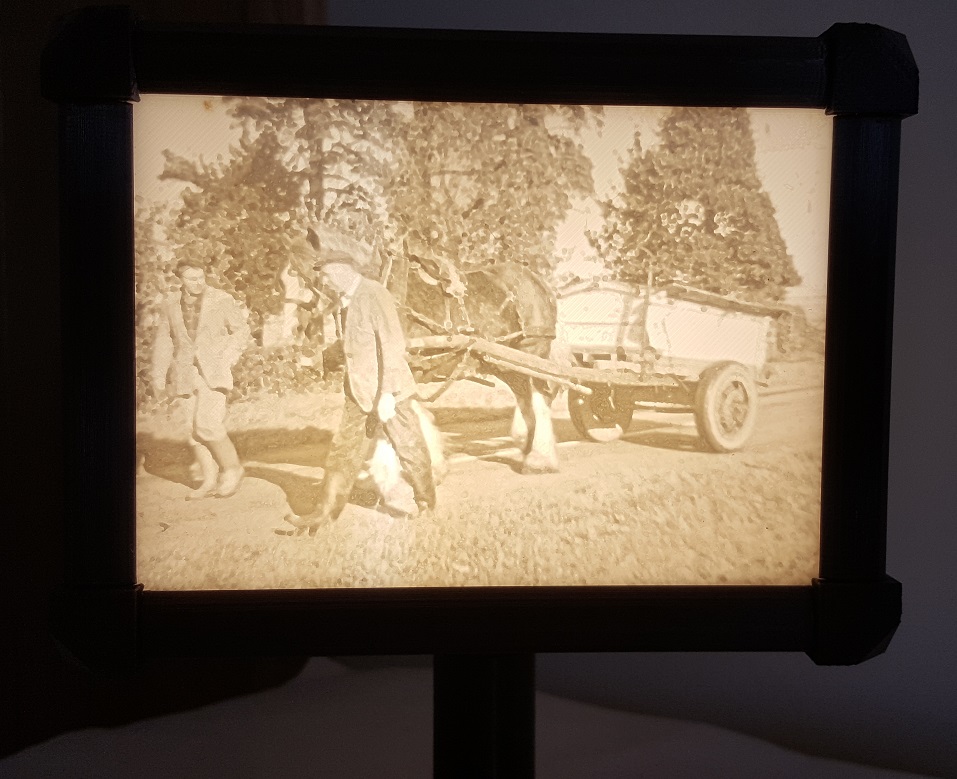

Ảnh lithophane là ảnh thang độ xám, vì vậy bạn nên chọn những bức ảnh có độ tương phản tốt. Ảnh lithophane có độ phân giải thấp, vì vậy hãy cắt ảnh của bạn để loại bỏ các chi tiết nền không liên quan và tập trung vào các bộ phận quan trọng.

Bạn sẽ cần một ảnh vuông (chiều cao = chiều rộng) cho phần trên của chụp đèn. Bạn cũng cần bốn ảnh cho các mặt bên. Các ảnh này có thể là ảnh vuông, tỷ lệ 4:3 hoặc 16:9. Nếu bạn làm chụp đèn cao hai tầng, bốn ảnh bổ sung có thể có tỷ lệ khung hình khác với lớp đầu tiên. Tôi khuyên dùng ảnh vuông hoặc ảnh 4:3 vì ảnh 16:9 có thể không đủ khoảng trống phía trên bóng đèn. Hoặc bạn có thể sử dụng bóng đèn 5W, tỏa ít nhiệt hơn.

Tạo ảnh lithophane của bạn

Truy cập http://3dp.rocks/lithophane/. Điều chỉnh Cài đặt Hình ảnh theo yêu cầu. Đặc biệt RẤT QUAN TRỌNG, bạn cần thay đổi cài đặt từ Ảnh Âm mặc định sang Ảnh Dương. Điều chỉnh Cài đặt Mô hình như tôi đã chỉ trong ảnh của Thing. Kích thước (chiều rộng) PHẢI là 150mm. Tôi cũng đề xuất giảm lớp mỏng nhất xuống 0.5mm và độ dày xuống 5mm.

Thêm ảnh của bạn từng cái một và tải xuống tệp STL đã sẵn sàng để cắt và in.

Sử dụng vật liệu nhựa có sắc tố tối thiểu nhưng không hoàn toàn trong suốt. Sợi PLA hoặc ABS màu "tự nhiên" màu ngà (tôi đã dùng ABS) là lý tưởng.

Tôi khuyên dùng độ cao lớp 0.10mm trở xuống để đạt độ phân giải thang độ xám tối đa. Bạn cần in các ảnh liền khối, không có khoảng trống. Đặt nhiều lớp trên và dưới và độền 100% để đảm bảo.

In khung chụp đèn

Tôi để phần này đến cuối cùng vì bạn cần hài lòng với kích thước ảnh của mình trước khi in khung chụp đèn.

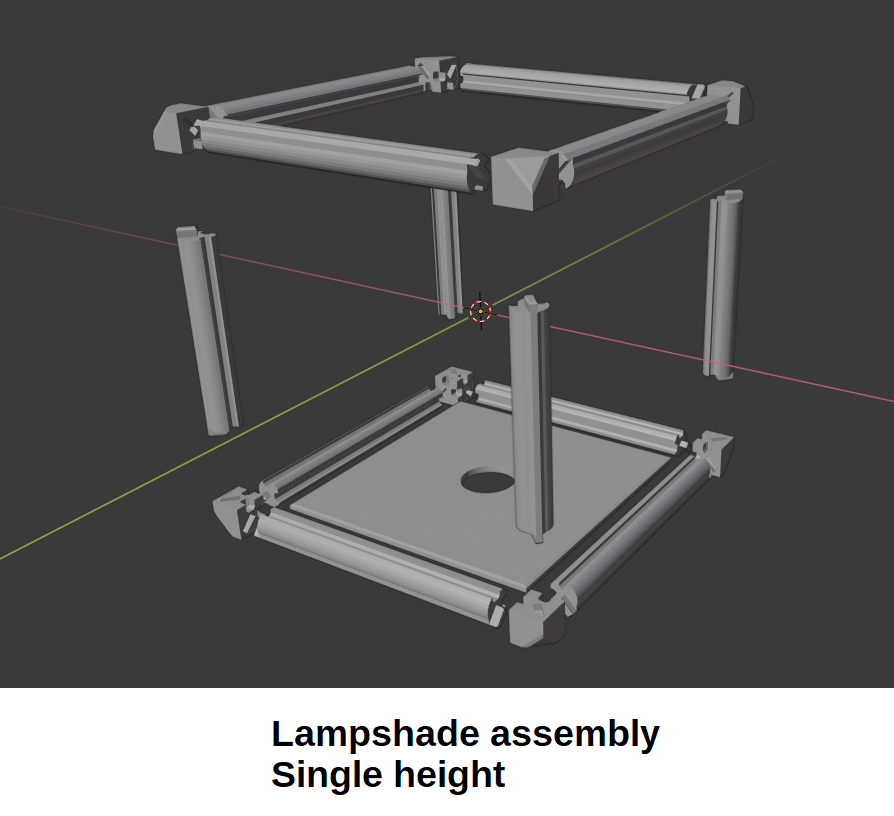

In một đế chụp đèn, 4 thanh ngang chụp đèn và 4 góc chụp đèn. Chúng lắp khít với nhau. Dán các bộ phận lại với nhau bằng keo nóng chảy acetone cho ABS hoặc keo siêu dính cyanoacrylate cho hầu hết các loại nhựa khác.

In 4 thanh dọc chụp đèn theo tỷ lệ khung hình của ảnh bạn. Nếu bạn có ảnh vuông, hãy sử dụng các thanh ngang làm thanh dọc. Dán các thanh dọc vào bốn góc của đế.

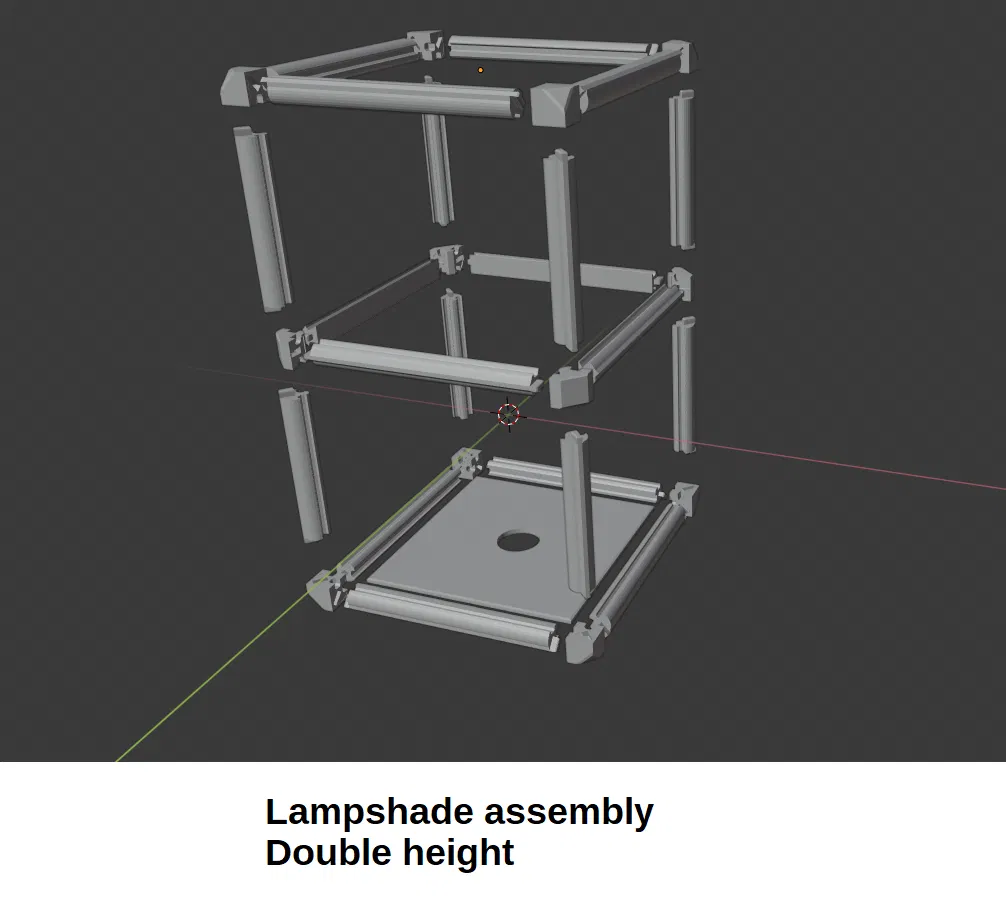

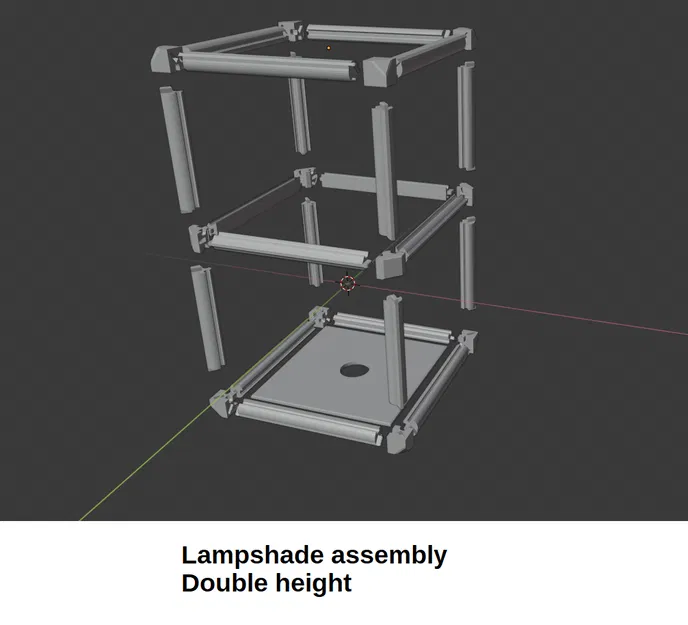

Nếu bạn làm chụp đèn cao hai tầng, hãy in 4 thanh ngang trung gian chụp đèn và 4 góc trung gian chụp đèn. Dán các bộ phận lại với nhau. In 4 thanh dọc theo tỷ lệ khung hình của các ảnh lớp trên và dán vào các góc của khung trung gian.

In 4 thanh ngang chụp đèn và 4 góc để tạo khung trên cùng. Lắp ráp cái này với tấm lithophane vuông 150mm x 150mm để tạo phần trên cùng của chụp đèn. Mặt nhám của tấm lithophane cần hướng lên trên và phần kết nối mở của các góc khung hướng xuống dưới. Tùy chọn dán phần lắp ráp trên cùng lại với nhau, nhưng chỉ khi bạn chắc chắn mọi thứ đều đúng hướng.

Lấy phần lắp ráp dưới cùng và lắp 4 ảnh lithophane vào đó, đảm bảo chúng đúng chiều và mặt nhám hướng ra ngoài.

Nếu sử dụng khung trung gian, hãy lắp khít vào phần lắp ráp dưới cùng, sau đó lắp 4 ảnh lithophane vào đó.

Lắp khít khung trên cùng vào phần lắp ráp phía dưới.

Sau khi bạn đã kiểm tra xem mọi thứ đã được lắp ráp đúng cách, bạn có thể dán các mối nối còn lại bằng một lượng keo nhỏ để cố định chúng lại với nhau.
