Khay Xoay Gridfinity Treo Tường

Xem phiên bản có động cơ mới!

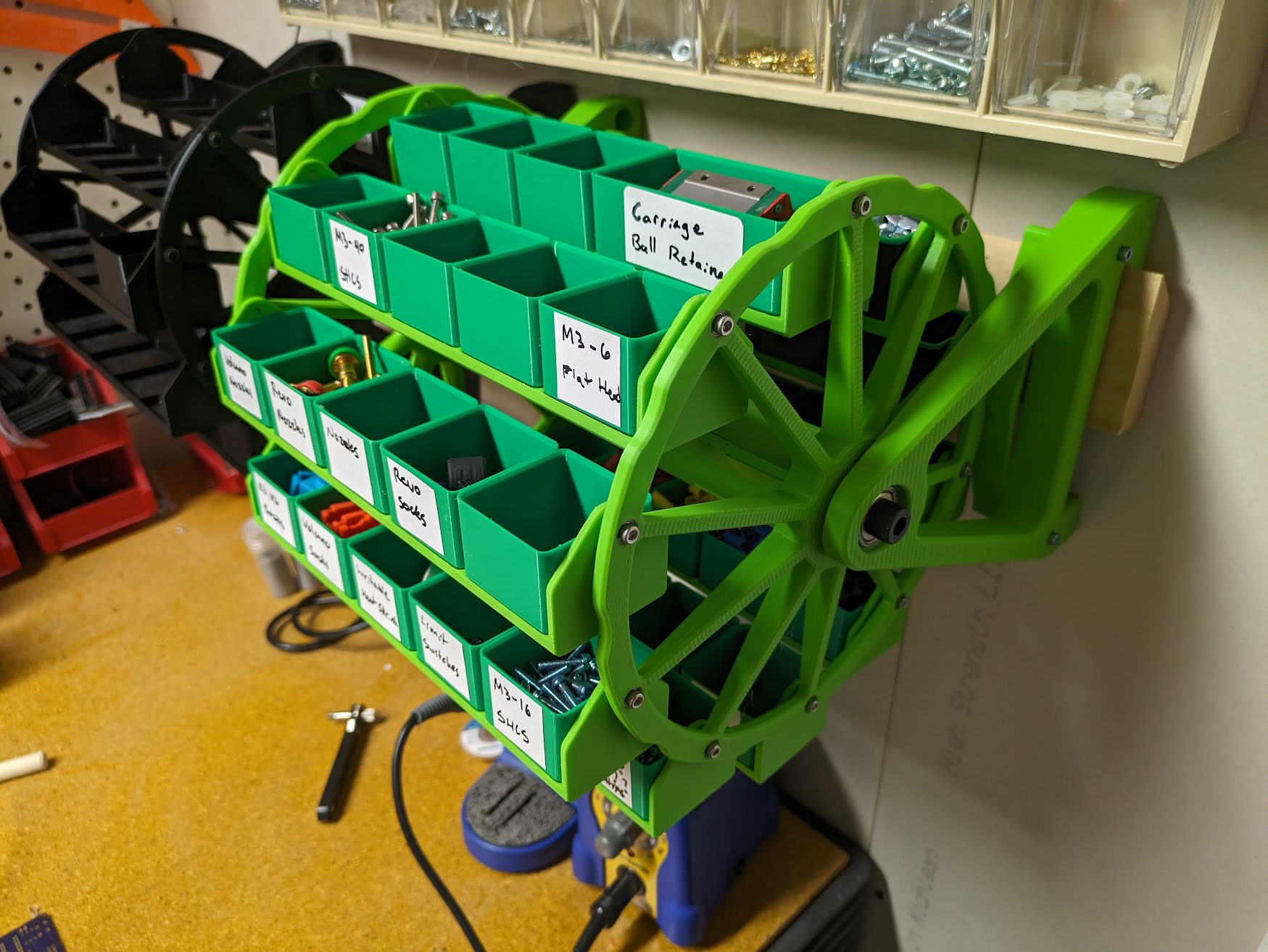

Mình làm cái này để sắp xếp mớ linh tinh, ốc vít mà mình tích trữ trên bàn làm việc. Nó có thể treo tường bằng French Cleat hoặc để trên bàn làm việc. Tương thích với các module Gridfinity 1xN cao tối đa 4u. Bạn có thể bỏ bớt vài cái khay để vừa các module cao hơn nếu cần, nhưng nhớ là trọng tâm của khay phải nằm dưới trục xoay của khay nha.

Hai bánh xe được nối với nhau bằng 3 cái wheel brace (thanh giữ bánh xe), chúng được gắn với nhau như bản lề, dùng sợi filament làm chốt. Nếu bạn gặp khó khăn khi luồn filament 1.75mm qua lỗ thì máy in của bạn cần được căn chỉnh lại (x, y, z, hoặc e steps, flow rate, v.v.). Đây là vấn đề thường gặp, nên mình có kèm theo một cái wheel brace với lỗ lớn hơn.

Mô hình có hai lò xo lá để giữ cố định các bánh xe chính, giúp giữ carousel ở đúng vị trí. Bạn có thể bỏ qua phần này để xoay mượt hơn, nhưng nếu vậy thì mặt nặng nhất sẽ luôn bị chúc xuống dưới.

Hai thanh cleat có thể nối với nhau bằng hai thanh gỗ tròn cắt dài 288mm nếu muốn. Mình thấy nếu treo bằng French Cleat thì không cần thiết, nhưng nếu để trên bàn làm việc hoặc di chuyển nhiều thì thanh gỗ sẽ giúp cấu trúc ổn định hơn.

Các vật liệu bổ sung cần có:

• Bạc đạn 608ZZ (bạc đạn bánh xe trượt patin), số lượng 2
• Bạc đạn 683ZZ, số lượng 20
• Ốc M8-20, số lượng 2
• Ốc M3-8, số lượng 30
• Thanh gỗ tròn đường kính ½" x dài 288mm, số lượng 2 (tùy chọn)

Tất cả các bộ phận đều vừa với bàn in của Ender3 hoặc máy tương đương. Dùng độ dày vật liệu 10% và không cần support.

Các loại ốc sẽ vặn trực tiếp vào nhựa, không cần ốc lông hay xử lý hậu kỳ.

Cập nhật:

• Ngày 6 tháng 1, 2024 - Thêm mô hình cho các bin 1x3, 1x4 và 1x5.
• Ngày 8 tháng 1, 2024 - Cập nhật mô tả thành bin cao 4u (lỗi chính tả trước đó).
• Ngày 9 tháng 1, 2024 - Tăng kích thước lỗ trên wheel brace để filament luồn qua dễ hơn.
• Ngày 28 tháng 1, 2024 - Tăng kích thước lỗ trên wheel brace (lần nữa), thêm hướng dẫn lắp ráp.
• Ngày 17 tháng 2, 2024 - Kèm theo wheel brace với lỗ chốt lớn hơn.
