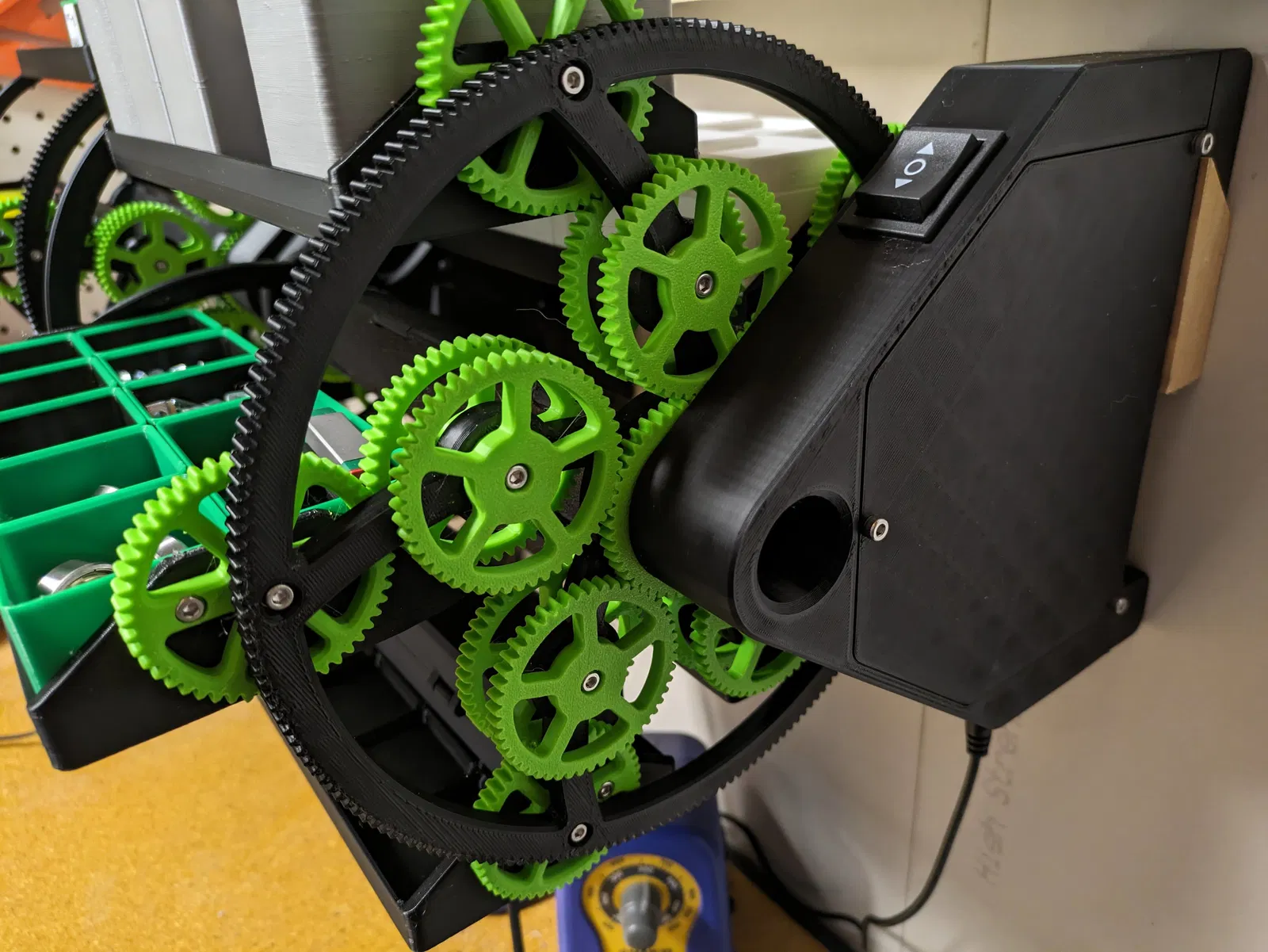

Giờ đây bạn có thể sở hữu Gridfinity Carousel với nhiều động cơ và bánh răng hơn 100%! Thiết kế dựa trên cơ chế Bookwheel của Agostino Ramelli.

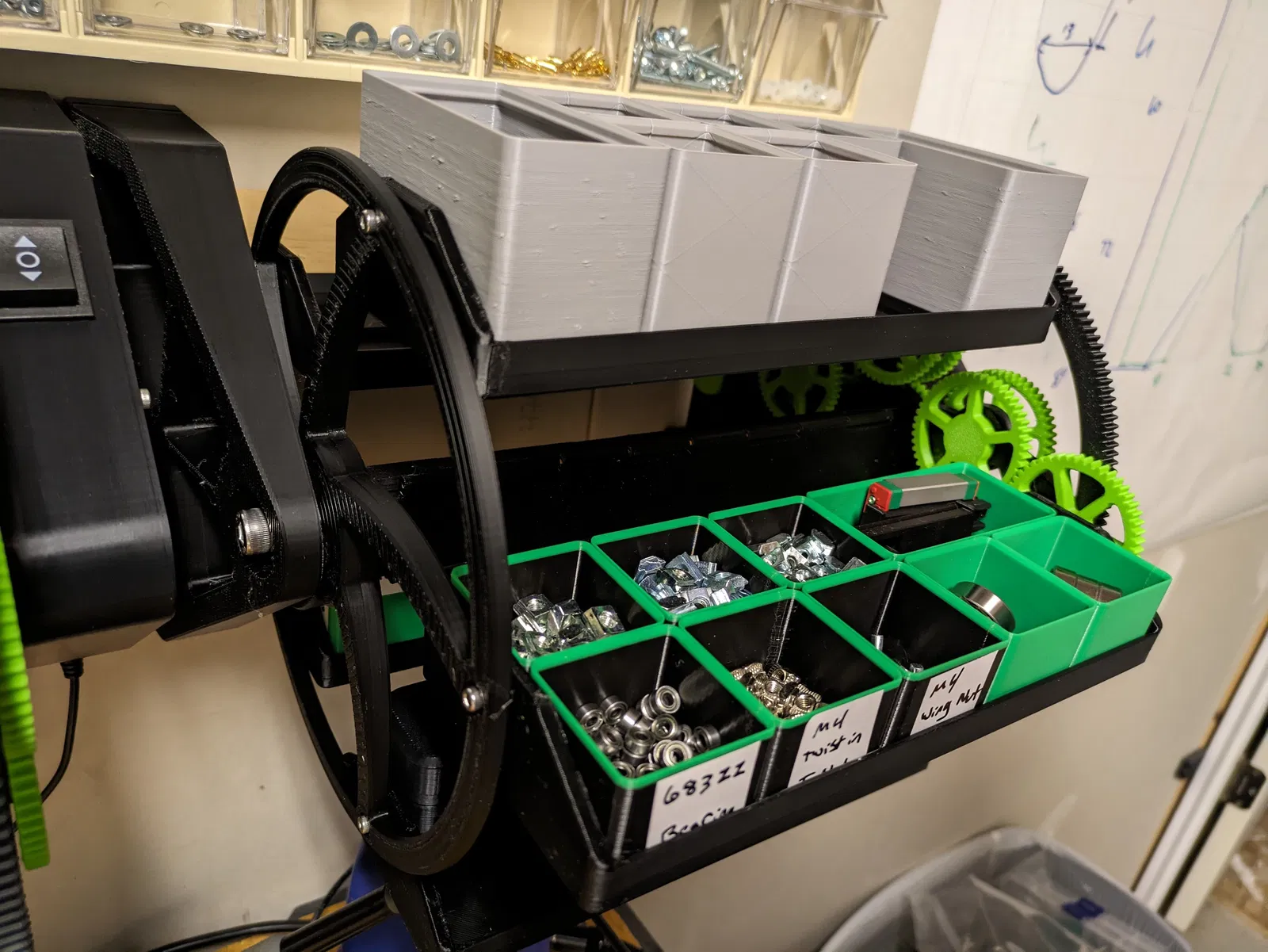

Carousel có tổng cộng 50 ô Gridfinity và có thể chứa các hộp đựng có chiều cao lên tới 7 đơn vị (49 mm), mang lại sự cải thiện đáng kể về mật độ lưu trữ so với phiên bản trước. Chọn phía bạn muốn đặt công tắc và in tệp Motor Cleat phù hợp (chúng chỉ bị lật). Tất cả các bộ phận khác không thay đổi.

Tất cả các ốc vít sẽ được vặn trực tiếp vào nhựa, không cần sử dụng ốc vít ren hoặc xử lý sau in. Hầu hết các ốc vít sẽ cần thuộc loại SHCS (Socket Head Cap Screw) vì chúng được chìm dưới bề mặt.

Mô hình được thiết kế để hoạt động với nhiều hệ thống treo tường khác nhau bằng cách thay đổi các Bộ chuyển đổi Cleat. Mô hình được cung cấp với các bộ chuyển đổi French Cleat. Một bộ phận bắt đầu adapter được bao gồm trong các tệp cho những ai muốn tạo adapter cho các hệ thống treo tường khác.

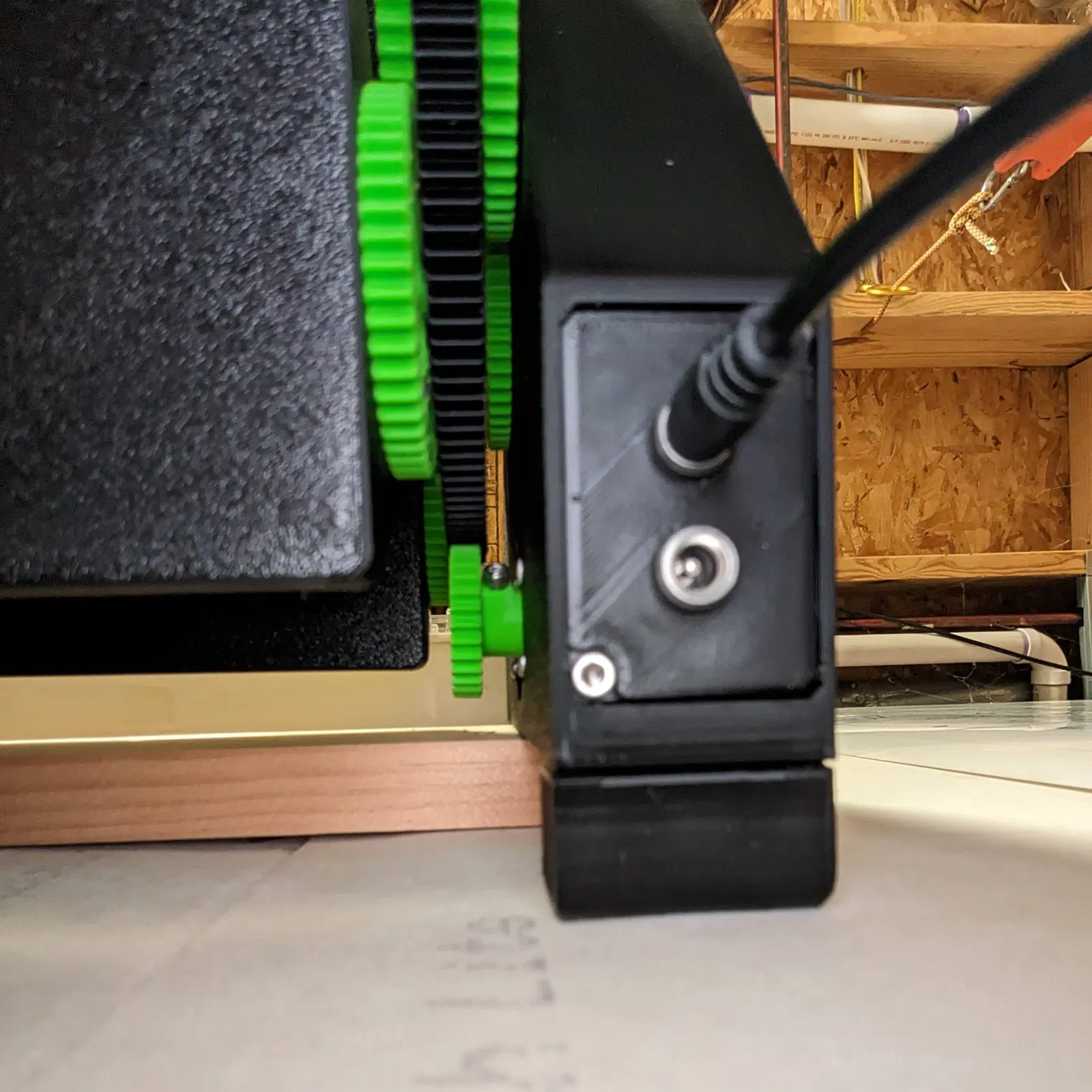

Tương tự, nắp che nguồn là một bộ phận riêng biệt để có thể thay đổi nó cho các phích cắm nguồn khác nhau. Bao gồm các mô hình cho một jack cắm hình trụ 5,5 mm và hai jack cắm hình trụ 5,5 mm để kết nối nối tiếp nhiều carousel từ một nguồn điện duy nhất. Một bộ phận bắt đầu không có lỗ mở được bao gồm trong các tệp cho những ai muốn tự tạo nắp che nguồn.

Tất cả các bộ phận sẽ vừa trên bàn in Ender3 hoặc tương đương (tối thiểu 205x205 mm). 10% infill cho tất cả các bộ phận. Không cần hỗ trợ ở bất kỳ đâu ngoại trừ hai phần cắt trên Motor Cleat. Nếu máy in của bạn có khả năng in cầu dài tốt, bạn có thể không cần hỗ trợ đó.

Phần động cơ bao gồm các điểm gắn cho Raspberry Pi Zero, H-Bridge và bộ chuyển đổi nguồn DC-DC. Có lẽ ai đó muốn sử dụng chúng để tạo ra một hệ thống thông minh để trình bày một xe đẩy cụ thể :)

Các bộ phận in

  • 1x - Bánh xe có bánh răng
  • 1x - Bánh xe không có bánh răng
  • 1x - Thanh đỡ bánh xe (Xem cập nhật ngày 2 tháng 11 năm 2024)
  • 5x - Xe đẩy
  • 5x - Bánh răng xe đẩy
  • 5x - Bánh răng dẫn hướng
  • 5x - Bánh răng dẫn hướng có trục
  • 1x - Motor Cleat (trái hoặc phải)
  • 1x - Support Cleat
  • 1x - Nắp che điện
  • 2x - Bộ chuyển đổi French Cleat
  • 2x - Bộ chuyển đổi chân đế (Xem cập nhật ngày 2 tháng 11 năm 2024)
  • 1x - Nắp che nguồn
  • 1x - Bánh răng truyền động
  • 1x - Bánh răng cố định

Các bộ phận mua ngoài

Công cụ

  • Cờ lê Allen 2.5 mm
  • Cờ lê Allen 6 mm
  • Kìm cắt
  • Giấy nhám
  • Mỏ hàn

Cập nhật:

  • Ngày 3 tháng 6 năm 2024 - Danh sách bộ phận và video chỉ định sai vòng bi 605ZZ, lẽ ra phải là 608ZZ.
  • Ngày 2 tháng 11 năm 2024
    • Thay thế 3x Thanh đỡ bánh xe bằng một Thanh đỡ bánh xe liền khối để tăng cường khả năng chống xoắn.
    • Thêm Bộ chuyển đổi chân đế Dài bao phủ cả hai cleat để ổn định cụm lắp ráp tốt hơn, đặc biệt khi sử dụng trên mặt bàn thay vì hệ thống treo tường. Yêu cầu in theo đường chéo trên bàn in tối thiểu 256x256 hoặc chia thành các bộ phận nhỏ hơn.
    • Tăng độ sâu lỗ khoan của Bánh răng truyền động thêm 1 mm để tránh cọ xát vào Bánh răng dẫn hướng.
    • Cập nhật Motor Cleats (trái và phải) (thiếu Support Cleat, xem cập nhật tiếp theo) với các lỗ sâu hơn cho ốc vít chân đế và các khe để thả đai ốc M3 nếu cần gia cố thêm.
    • Thêm tệp STEP cho Motor Cleats (trái và phải) và Bánh xe có bánh răng
  • Ngày 5 tháng 1 năm 2025
    • Cập nhật Support Cleat như dự định trong bản cập nhật ngày 2 tháng 11 nhưng bị bỏ sót. Cảm ơn đã chỉ ra, @ramblingjordan!

Coi thêm Ẩn bớt

Thông số in

Định dạng
stepstl
Số file mô hình
26
Tổng dung lượng
23,9 MB
File lớn nhất
3,9 MB
