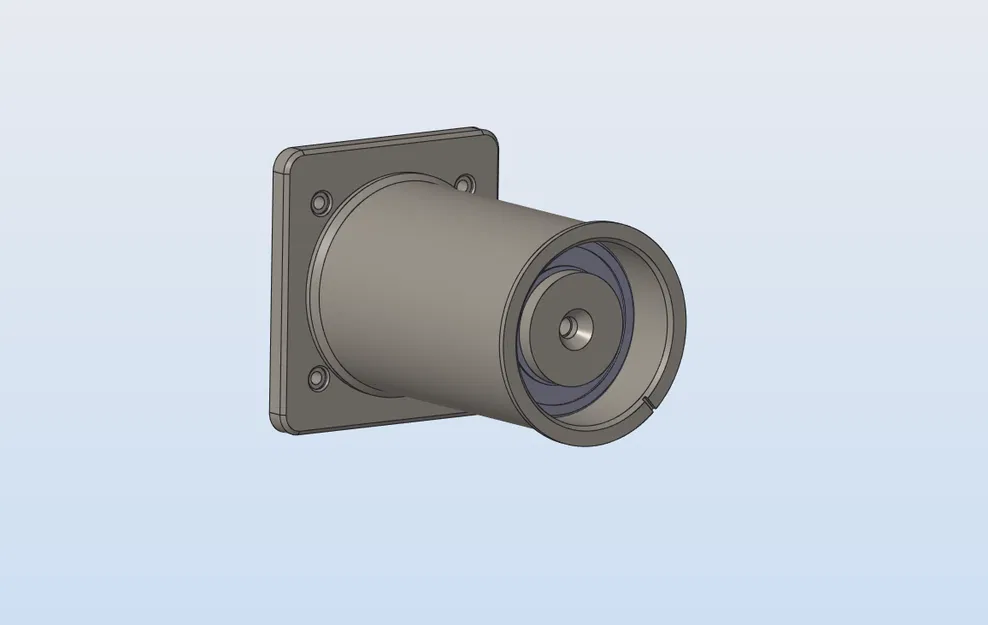

Giá đỡ cuộn dây in 3D có vòng bi 6004, tương thích SKÅDIS

Cái giá đỡ cuộn dây in 3D này được thiết kế cực kỳ "overengineered" dựa trên vòng bi 6004.

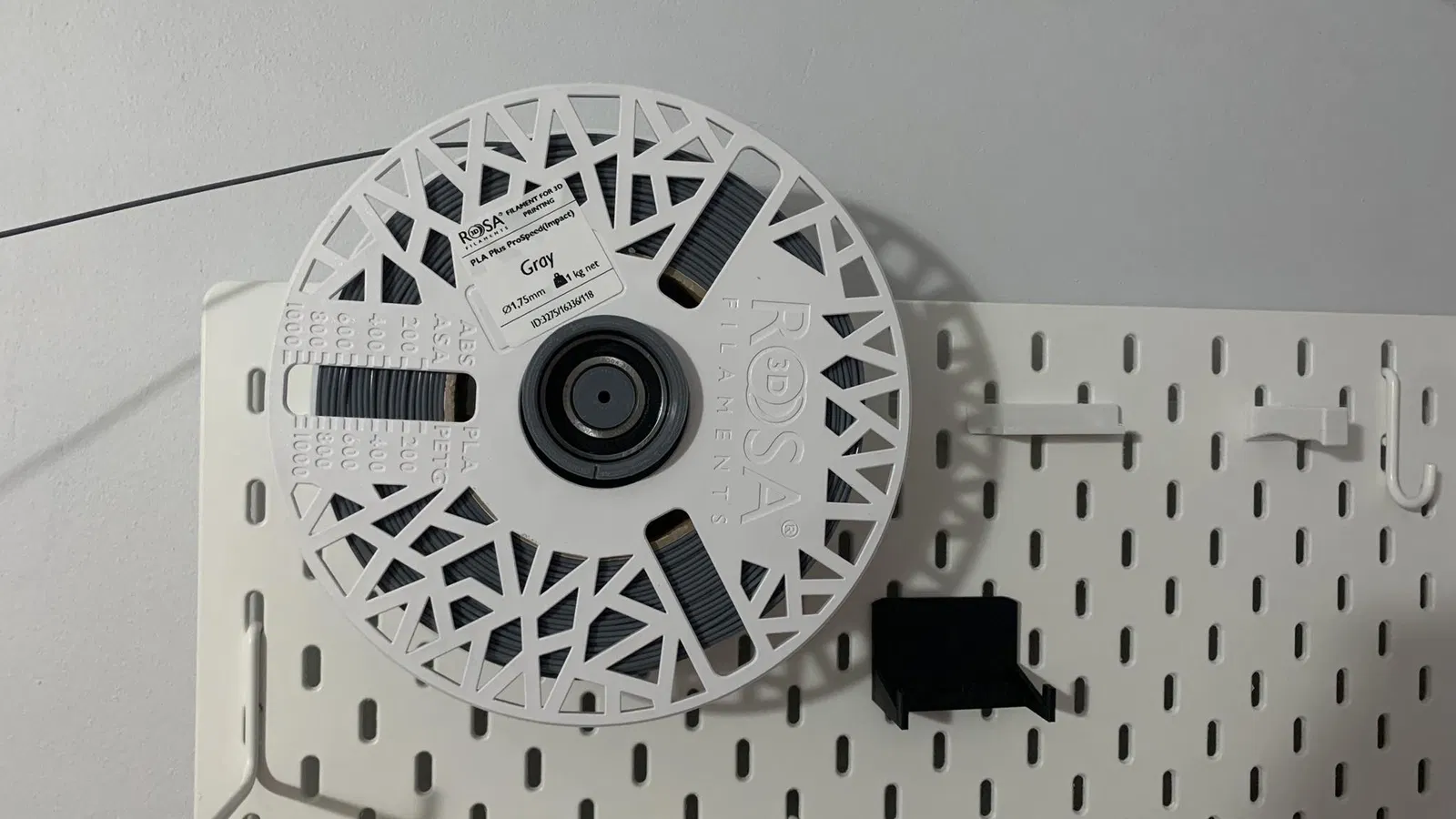

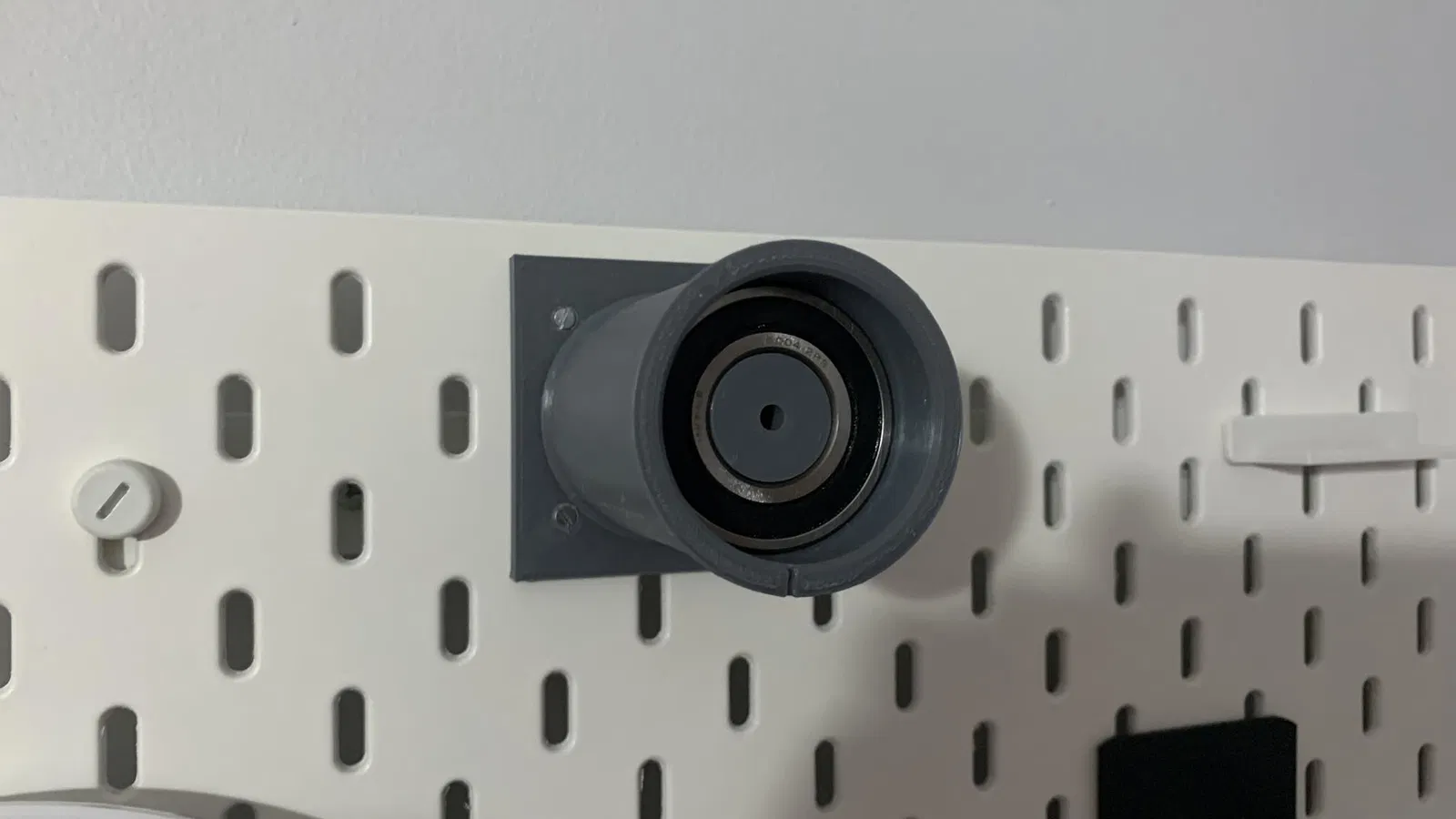

Được thiết kế để tương thích với bảng ghim SKÅDIS của Ikea bằng T-Nuts M2.5, nhưng cũng có thể bắt vít/bu lông trực tiếp vào tường/bảng ghim khác. Liên kết đến T-Nuts: /3d-model/133045-he-thong-gan-t-nuts-cho-bang-ghim-ikea-skadis

Tương thích:

• Đường kính bên trong ít nhất 51mm
• Được thiết kế cho cuộn dây rộng 65mm, có thể chứa tối đa 69mm

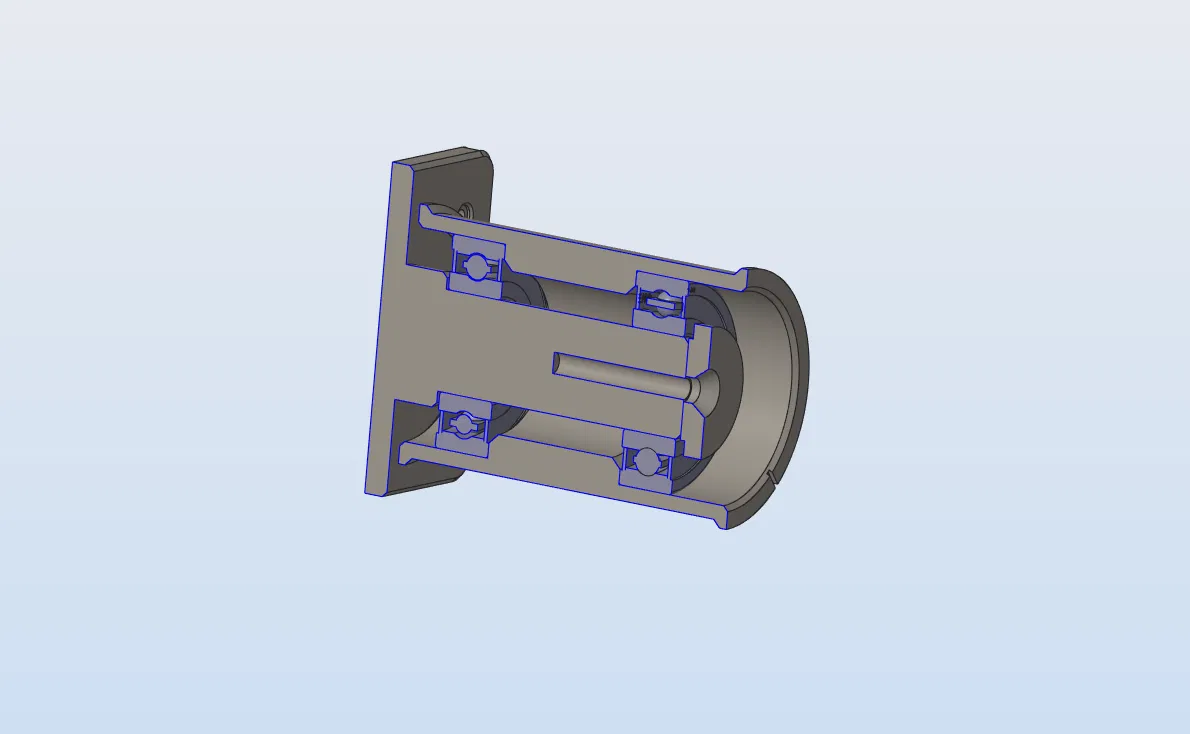

• Cần hai vòng bi 6004 (tôi đã sử dụng vòng bi Timken 6004-2RS, đường kính ngoài 42mm, đường kính trong 20mm, dày 12mm)
• Lắp vòng bi sẽ cần một chút lực, TUYỆT ĐỐI KHÔNG ĐẬP CHÚNG VÀO

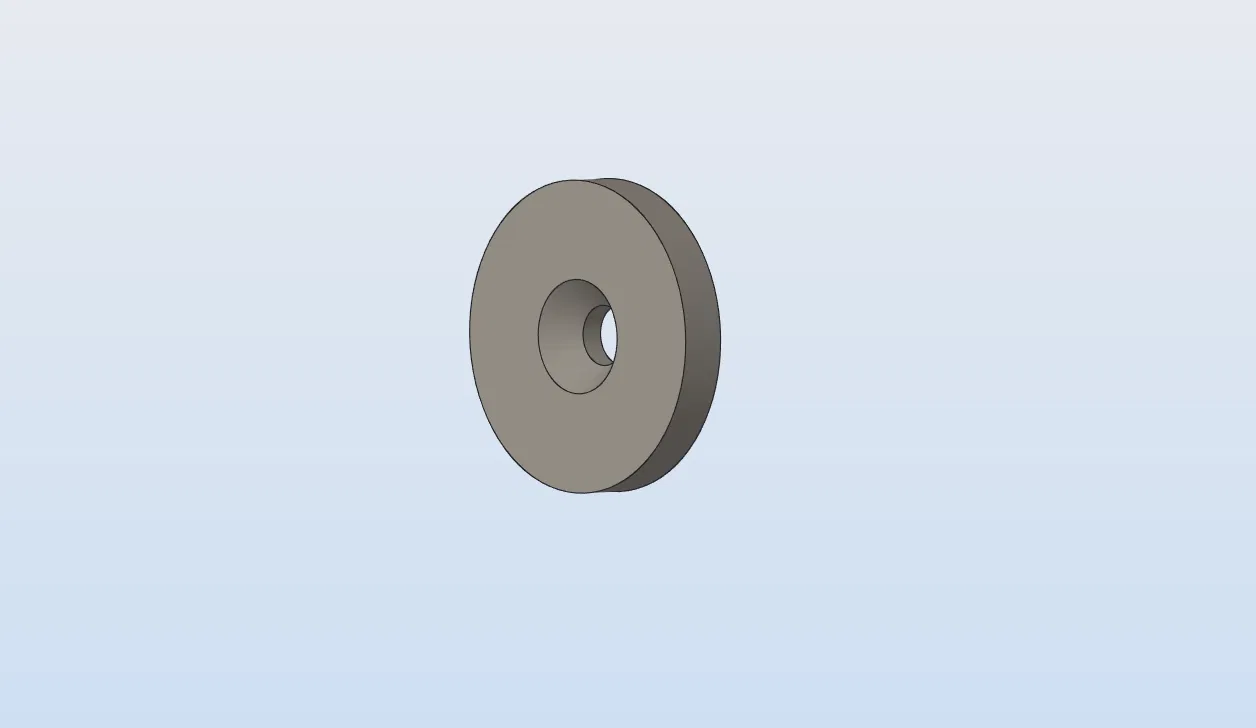

• Nắp được thiết kế cho bu lông M5 đầu chìm có chiều dài lên đến 30mm, nó sẽ tự ăn ren với một chút lực

In ấn: Vật liệu: PLA, nylon cũng được. Chỉ cần đảm bảo nó không quá giòn để có thể ép vòng bi. Chiều cao lớp: không quan trọng, chỉ cần đảm bảo các phần nhô ra 45° in tốt Lớp vỏ: ít nhất 3 Ruột (Infill): ít nhất 20% để đảm bảo độ bền cấu trúc, hình khối lập phương (cubic) là ổn Chống đỡ (Supports): Cần thiết cho phần bên trong của con lăn ngoài, nếu không thì tắt đi

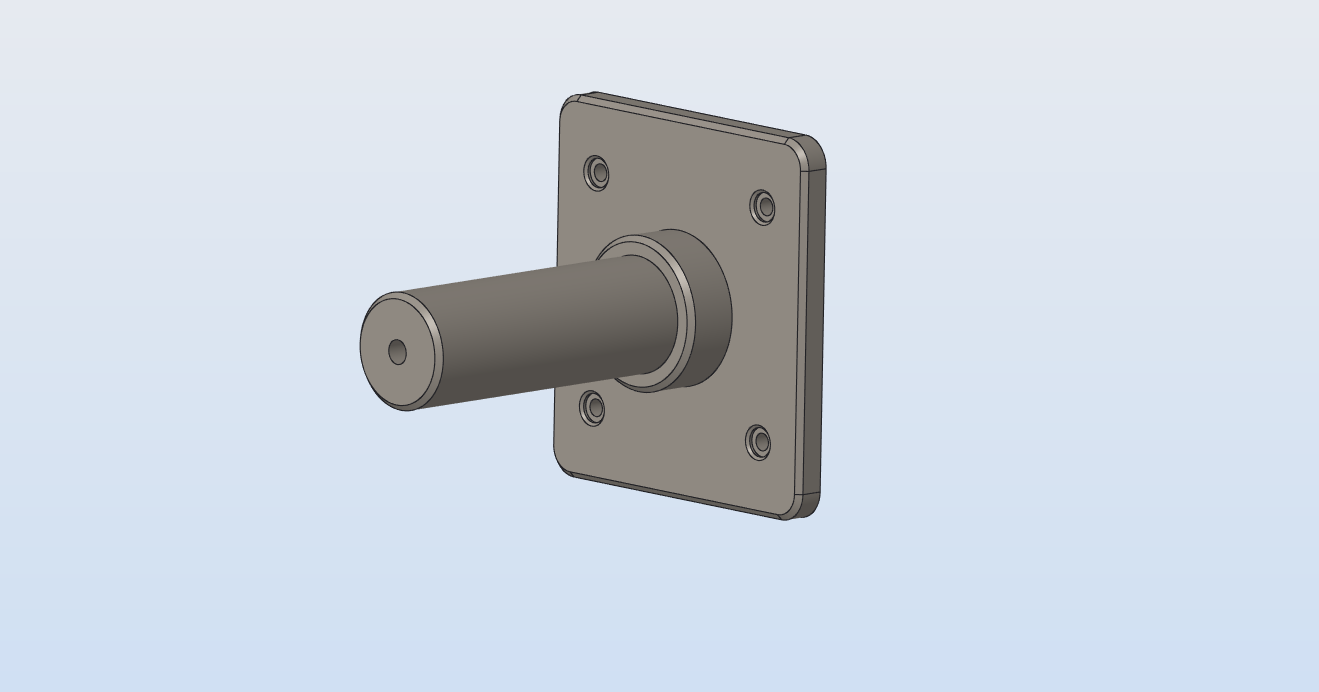

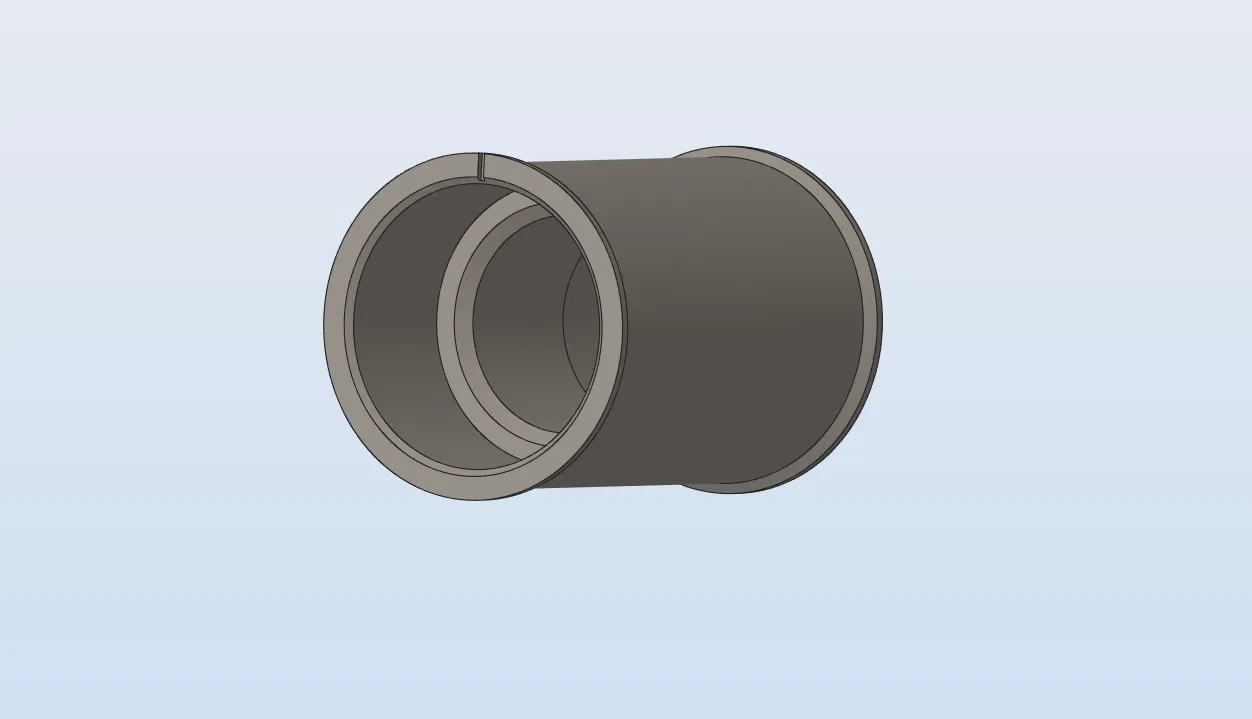

Lắp ráp: Bắt đầu bằng việc gắn đế (skadis_roller_holder) vào bề mặt mong muốn (T-Nuts M2.5 cho SKÅDIS hoặc bất kỳ bu lông nào có đường kính =< 5mm). Ép vòng bi vào con lăn ngoài (skadis_roller_roller), đặt lên đế. Vặn nắp với bu lông M5 đầu chìm.

Dự án vẫn đang trong quá trình phát triển (WIP), dự định sẽ làm cho nó thân thiện hơn với người dùng, đặc biệt là loại bỏ bu lông M5 tự ăn ren. Mọi thứ chưa được kiểm tra kỹ lưỡng nên tôi sẽ cố gắng cập nhật dự án thường xuyên. Các phiên bản cho vòng bi khác có thể sẽ sớm ra mắt. Đối với các bản sửa đổi, tôi có thể cung cấp các tệp Creo 10 .prt.
