Khay Werckmann cho đầu hàn TS-100 của CNCKitchen và ốc ren

Tác giả LucMeister

Lượt tải
91
Lượt thích
108
Lượt coi
2.255

File 1 769,4 KB

  • wm_ts100_inlay_v2_1765798958.stlSTL · 769,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

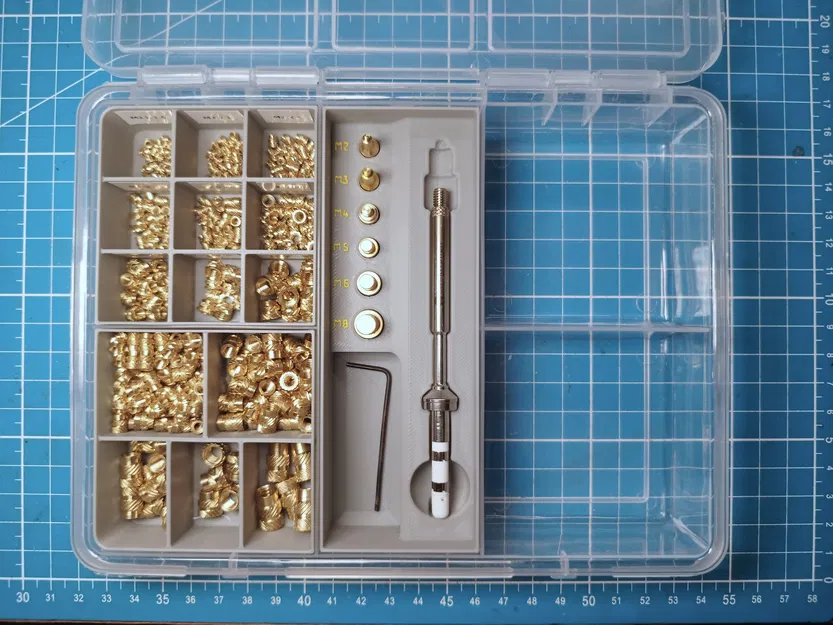

Cái khay này là để bổ sung cho các khay khác của tôi cho hộp organizer Werckmann / Action Store.

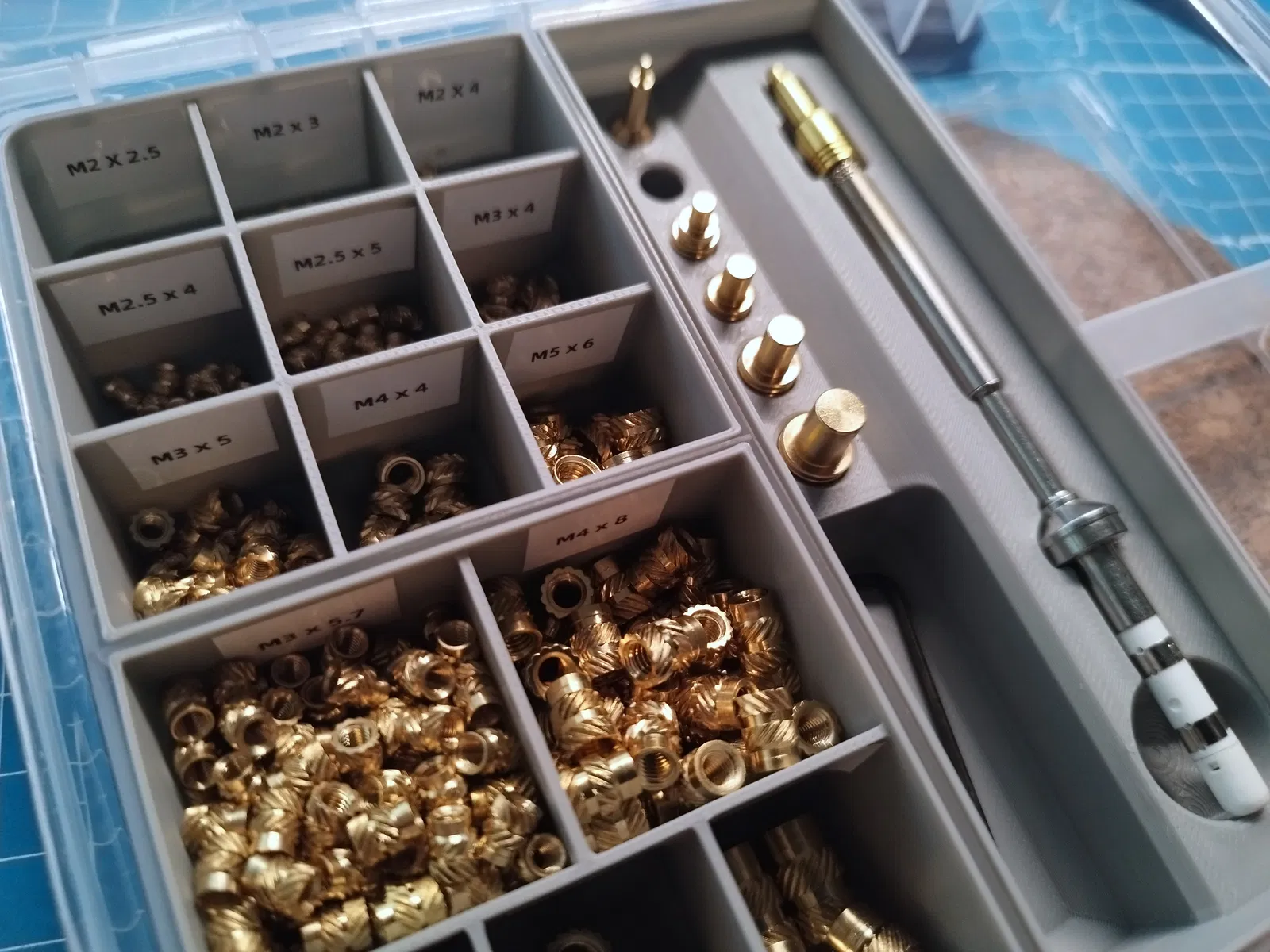

Tôi chỉ nghĩ là tôi không bao giờ cần mấy cái đầu hàn TS-100 của CNC Kitchen mà không có mấy con ốc ren của tôi và ngược lại, nên tôi có thể để chúng chung với nhau.

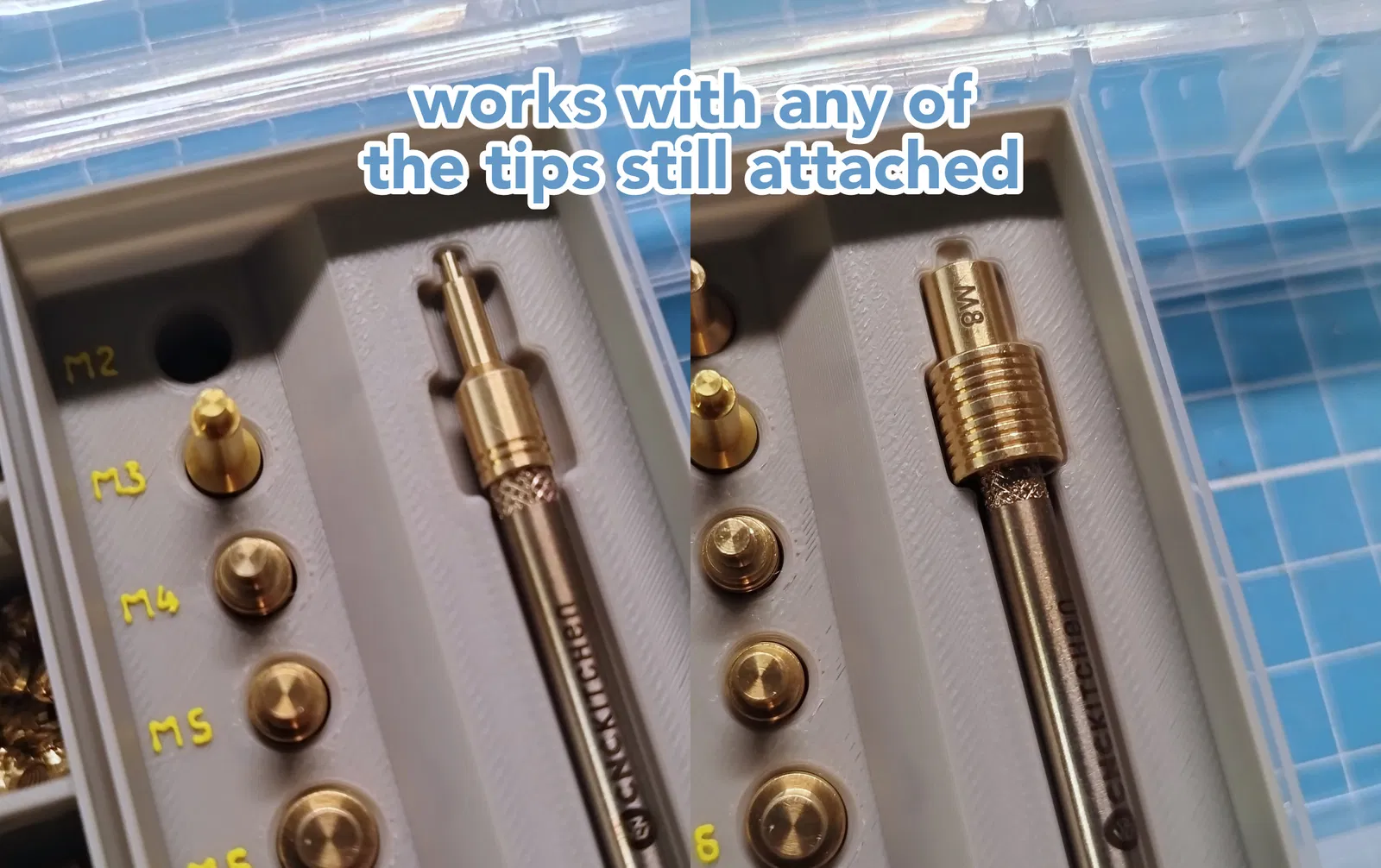

Khay cho cái máy hàn đủ lớn để cất nó cùng với bất kỳ đầu hàn nào được gắn vào, nên nếu bạn chủ yếu làm việc với ốc M3 thì không cần phải lúc nào cũng vặn (mở) đầu hàn ra. Các khay được nâng lên như vậy để chúng được giữ bởi nắp hộp và không bị xê dịch ngay cả khi hộp bị lật ngược 180 độ.
Có một ngăn nhỏ, ví dụ để cất một cái lục giác để thay đầu hàn cho TS100 ngay lập tức.

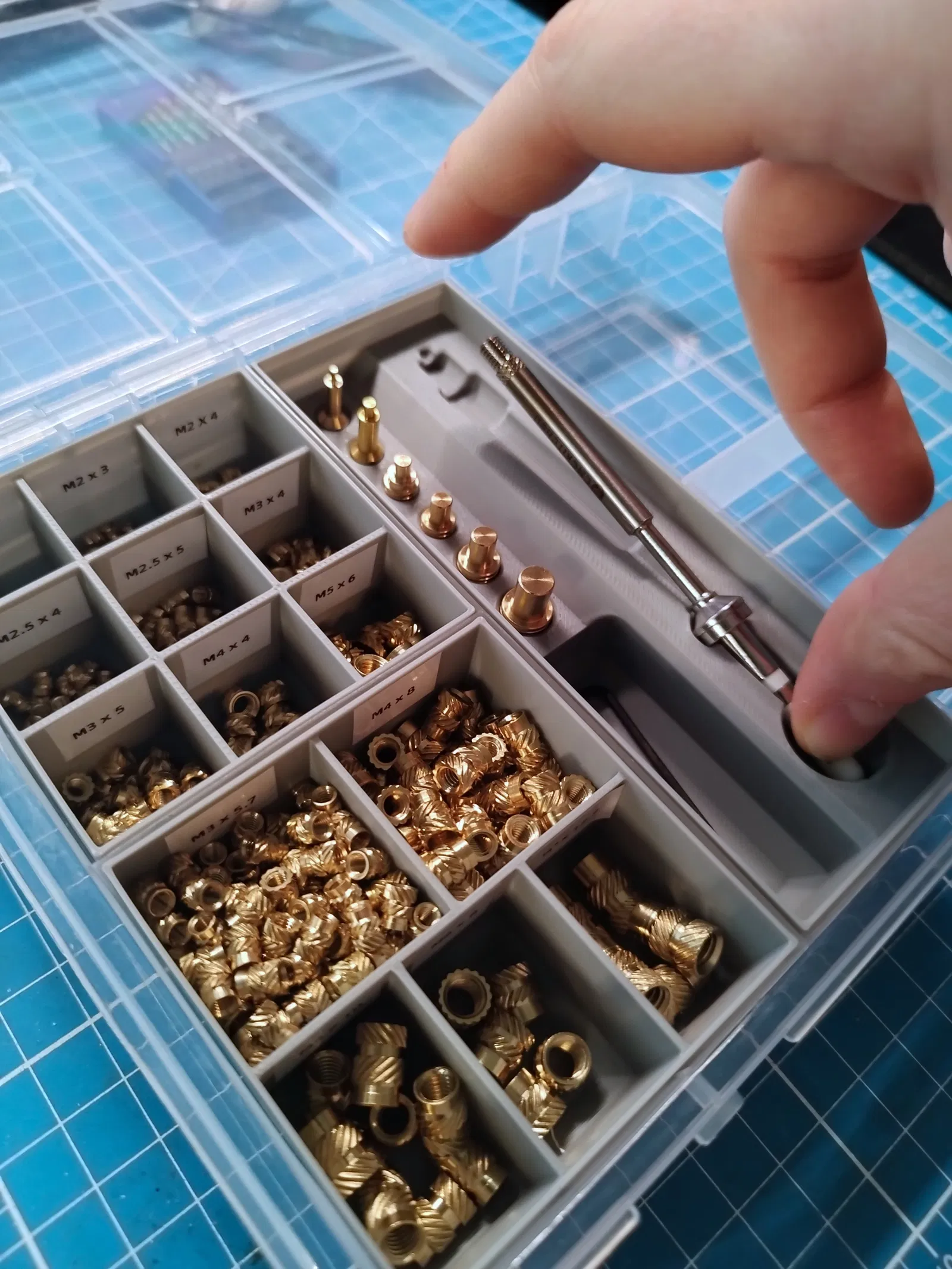

Để lấy máy hàn ra, bạn chỉ cần ấn nó xuống ở phía sau để nó nhô lên ở phía trước, như trong ảnh.
Chỉ có rất ít không gian và đây có vẻ là một giải pháp tinh tế để lấy nó ra bất kể kích thước ngón tay của bạn.

Lời khuyên khi in.
Tôi in cái này ở độ cao lớp 0.2mm vì có nhiều chỗ bo tròn, nhưng bạn có thể in thô hơn nhiều. Ba lớp tường là ổn, tôi dùng 10% độ đặc ruột, đủ chắc chắn.
