Bộ hút bụi cho X-Carve Remix

https://www.thingiverse.com/thing:3053371 là một bộ hút bụi tuyệt vời cho X-Carve CNC nhưng tôi đã thực hiện một vài sửa đổi nhỏ và cũng có một danh sách các bộ phận khác cho BOM còn thiếu trong bản gốc.

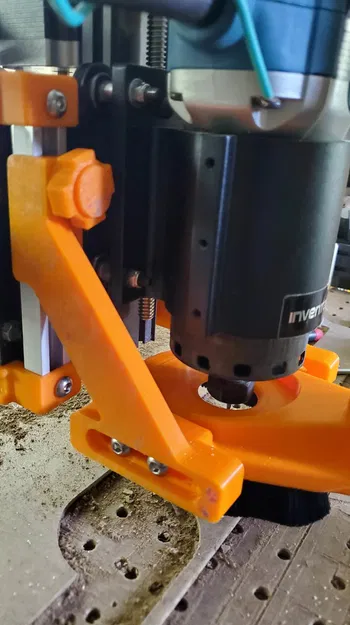

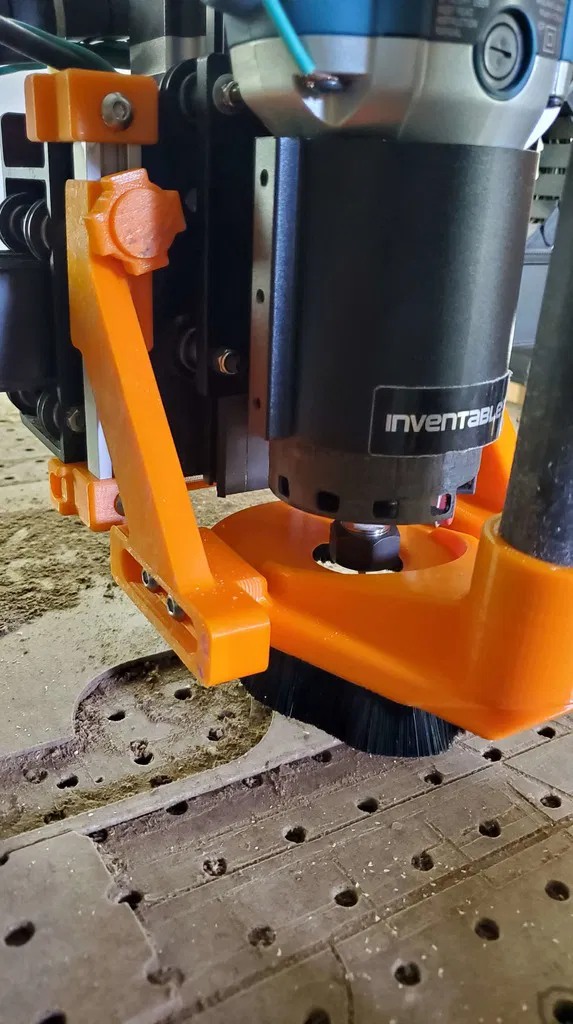

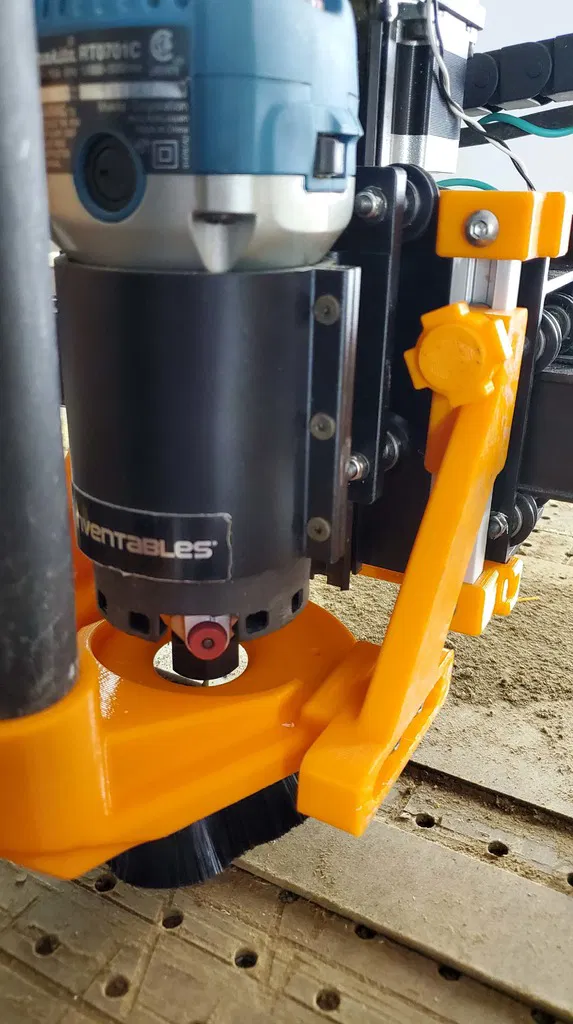

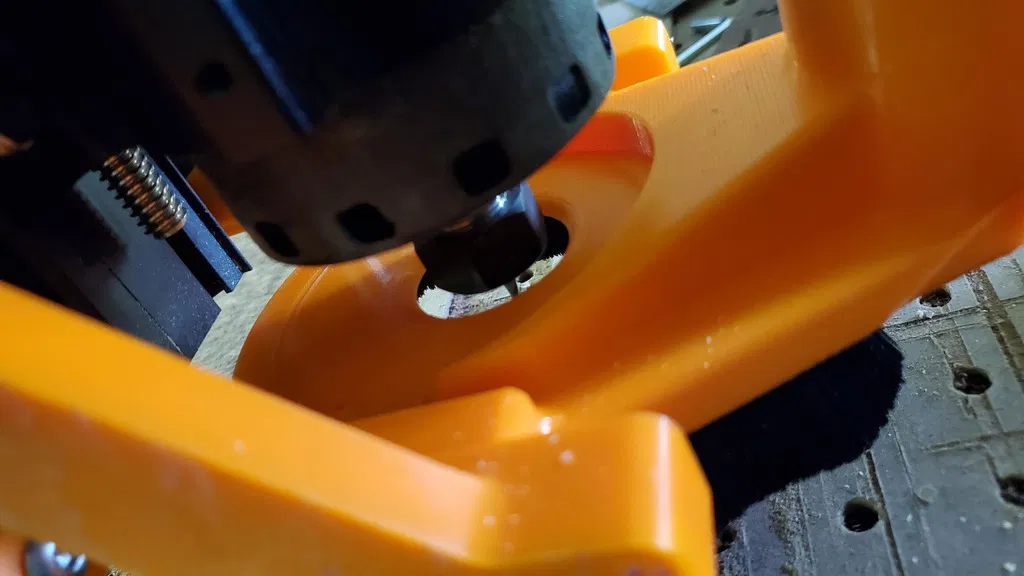

Lý do tôi thích bộ hút bụi này là nó độc lập với trục Z. Một số phiên bản gắn vào giá đỡ trục chính và di chuyển cùng trục chính, đôi khi có thể khiến bộ hút bụi tì vào phôi và/hoặc kẹp. Phiên bản này gắn vào xe trượt trục X và cho phép bạn khóa chiều cao trước khi bắt đầu cắt, vì vậy bạn chỉ cần điều chỉnh nó xuống chiều cao phôi của mình và trục chính sẽ di chuyển lên xuống tự do trong lỗ của bộ thu bụi này.

Các bộ phận tôi đã thay đổi là: cánh tay trái và phải. Tôi đã làm cho các cạnh lỗ và kích thước khe hở lớn hơn để nó vừa với vít tôi đã sử dụng trong BOM của mình. Tôi đã làm cho khe hình chữ nhật ở giá đỡ trên và dưới lớn hơn một chút vì thanh ray chữ T tôi đã sử dụng cần rất nhiều công sức chà nhám để vừa và vẫn cần một cái kẹp để ép nó vào. Tôi cũng đã tạo ra "phần chèn bàn chải", là một bộ phận để sử dụng nếu bạn có bàn chải tôi đã sử dụng để lấp đầy khoảng trống thêm trong khe và giúp giữ bàn chải đúng vị trí để dán/vít.

Ngoài các bộ phận in 3D, bạn sẽ cần:

• Một chiếc X-Carve, rõ ràng (bất kỳ sửa đổi nào trên máy của bạn, đặc biệt là trục Z và giá đỡ trục chính, có thể khiến bộ hút bụi này không hoạt động)
• Thanh ray cố định chữ T kích thước 3/4x1/2 inch (loại có một khe). Tôi đã sử dụng 2 thanh cắt dài 140mm. Có thể mua tại đây https://www.mcmaster.com/1850A11/
• Hai đai ốc chữ T 1/4-20 (loại dài 1 inch sẽ dễ lắp ráp hơn sau này bằng cách sử dụng một công cụ để giữ chúng trên thanh ray trong khi căn chỉnh bu lông vào chúng). Có thể mua tại đây https://www.mcmaster.com/1850A29/
• Hai bu lông đầu lục giác 1/4-20. Có thể mua tại đây https://www.mcmaster.com/92240A541/
• Bốn đai ốc lục giác 1/4-20. Có thể mua tại đây https://www.mcmaster.com/91845a029
• Tám bu lông đầu tròn 1/4-20. Có thể mua tại đây https://www.mcmaster.com/92949A541/
• Bàn chải - Tôi đã mua loại bàn chải cao 1 inch, một số người muốn dài hơn nhưng tôi đã mua 3 feet loại này và còn thừa nhiều. Có thể mua tại https://www.mcmaster.com/7900T707/

Cài đặt In

Thương hiệu Máy in:

FlashForge

Máy in:

Creator Pro

Rafts:

Không

Supports:

Có

Độ phân giải:

200

Infill:

50

Filament: Overture PLA Màu cam

Ghi chú:

Tôi đã sử dụng nhiều lớp thành và lớp độn vì tôi muốn bộ phận này đủ chắc chắn để bị máy CNC rung lắc và chịu trọng lượng của ống hút bụi.

Sau In ============

Lắp ráp

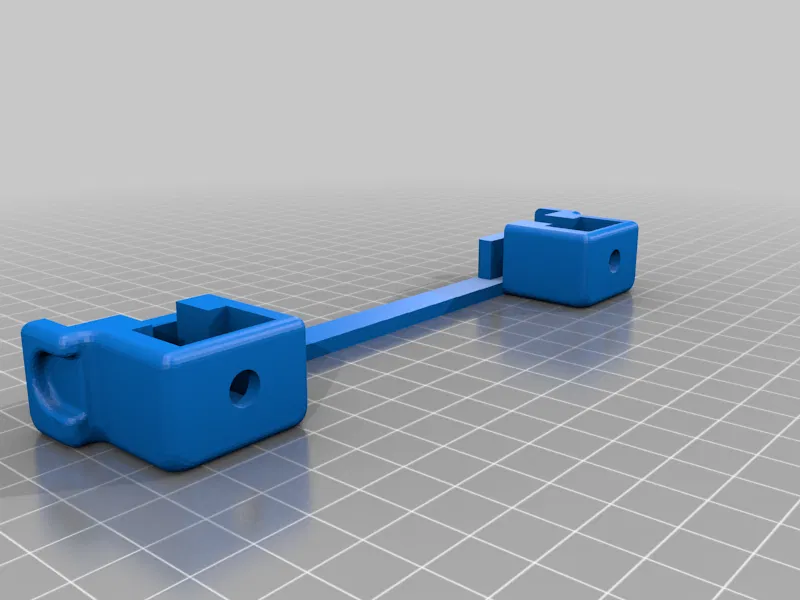

Cắt thanh ray chữ T thành hai đoạn 140 mm. Kiểm tra độ vừa vặn của giá đỡ trên và dưới với thanh ray chữ T. Cá nhân tôi đã phải chà nhám các cạnh của thanh ray chữ T khá nhiều, sau đó dùng kẹp ép vào, nhưng sau đó đã sửa đổi phần hình chữ nhật mà thanh ray chữ T đi vào để chúng có vẻ vừa hơn.

Đặt thanh ray chữ T vào cả giá đỡ trên và dưới, sau đó sử dụng các lỗ vít trên giá đỡ để đánh dấu lỗ trên thanh ray chữ T để khoan. Hoặc khoan đủ lớn để bu lông 1/4-20 đi qua đai ốc đặt phía sau thanh ray chữ T, hoặc khoan đủ nhỏ để ren bằng mũi khoan ren 1/4-20, sau đó bạn sẽ không cần đai ốc. Trượt các thanh ray chữ T vào giá đỡ trên, sau đó sử dụng hai bu lông đầu tròn 1/4-20 (và đai ốc nếu bạn không khoan ren các lỗ thanh ray chữ T) để gắn các thanh ray chữ T vào giá đỡ trên.

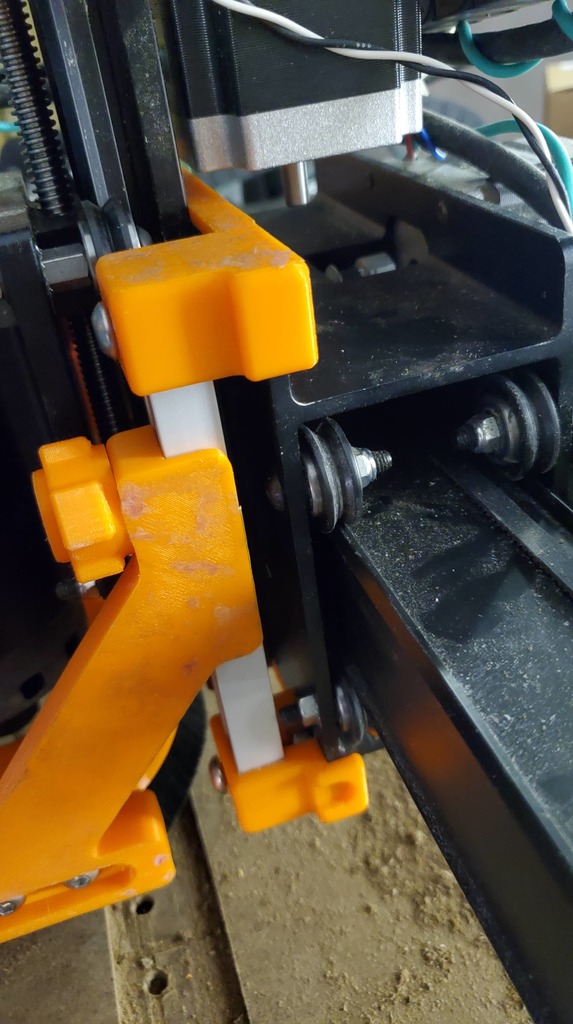

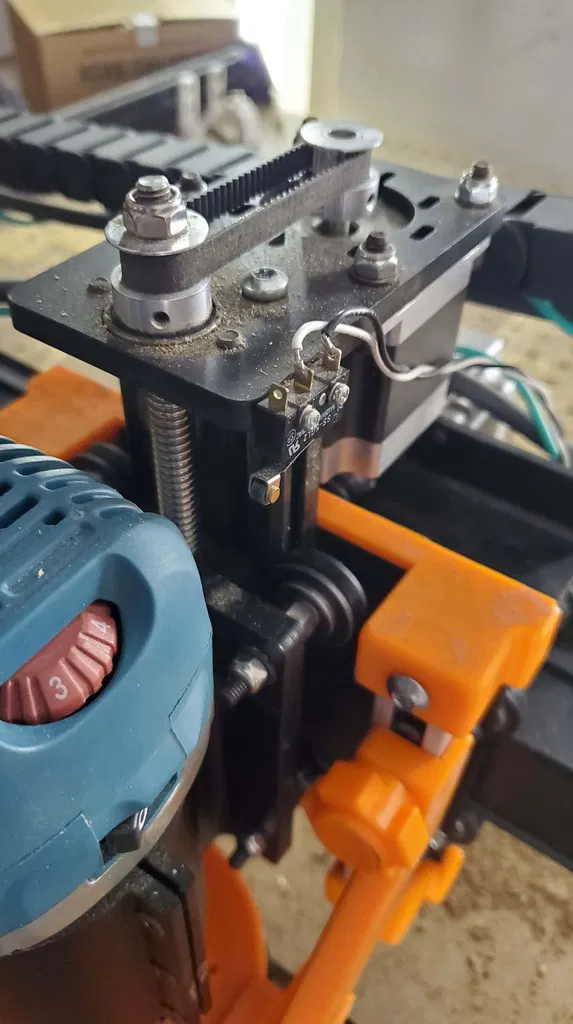

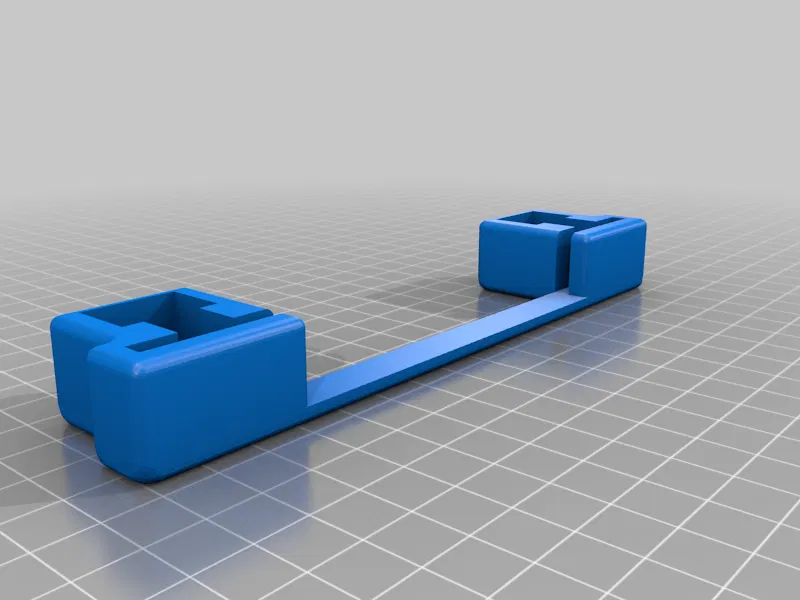

Mở hai bu lông phía trên trên tấm giữ động cơ bước trục Z của bạn vào thanh ray và luồn giá đỡ trên (với các thanh ray chữ T) xuống dưới động cơ và xuống khung. Vặn lại tấm giữ động cơ của bạn. Trượt các đai ốc chữ T vào đáy của các thanh ray chữ T, sau đó trượt giá đỡ dưới lên các thanh ray chữ T và cố định bằng hai bu lông đầu tròn khác (và đai ốc nếu bạn không khoan ren các lỗ thanh ray chữ T).

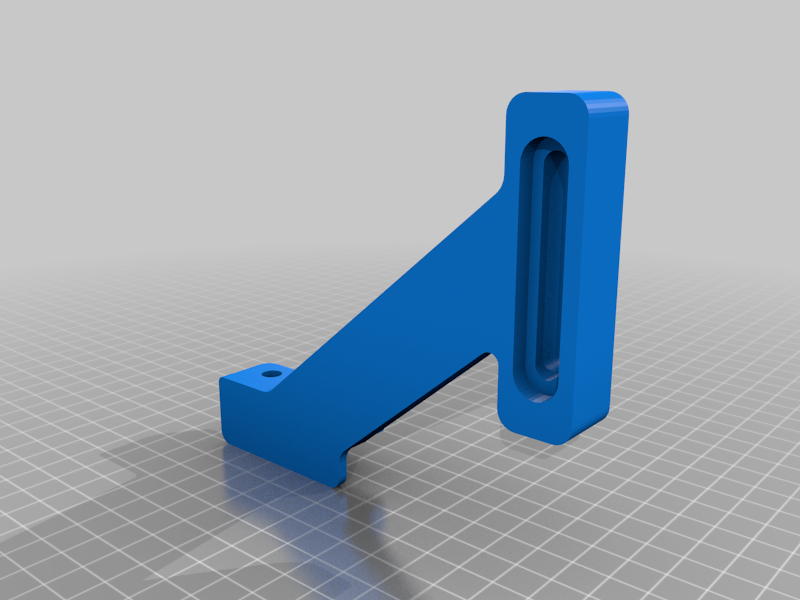

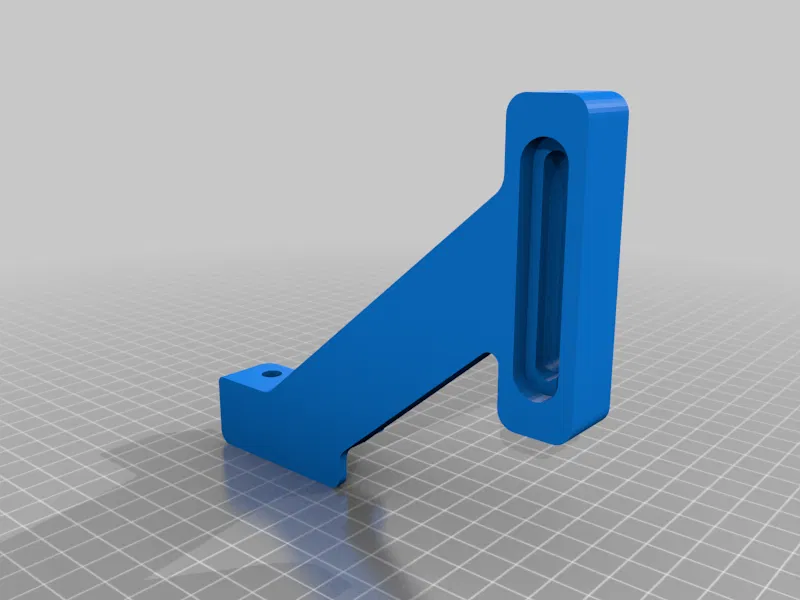

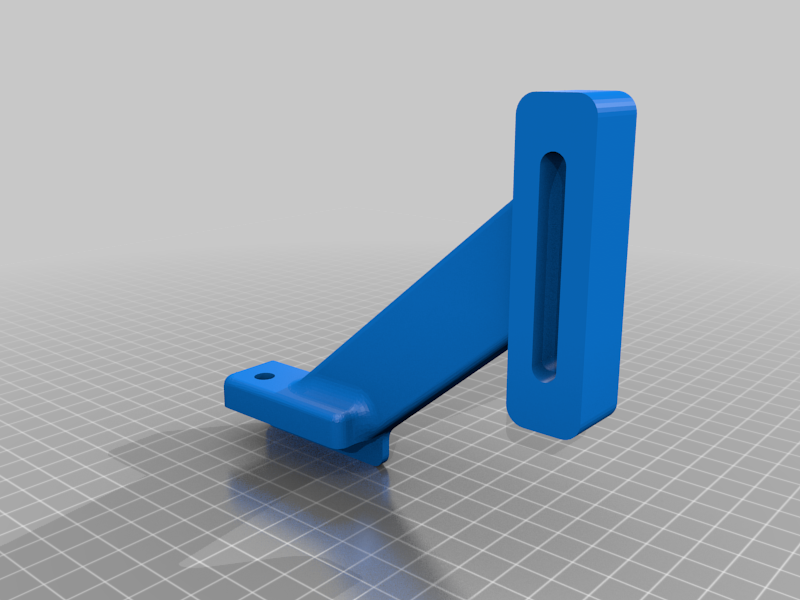

Luồn hai bu lông lục giác qua đáy vít, sau đó ép đỉnh vít vào để giữ chúng. Luồn các bu lông này qua các lỗ của cánh tay trái và phải. Đặt các cánh tay trái và phải gần thanh ray chữ T nơi chúng sẽ đi. Sử dụng một công cụ (tôi đã sử dụng công cụ lục giác) để trượt các đai ốc chữ T lên cao hơn vị trí của bu lông lục giác, sau đó đẩy đầu bu lông lục giác vào thanh ray chữ T và cẩn thận hạ đai ốc chữ T xuống cho đến khi bạn có thể bắt đầu vặn bu lông lục giác vào đó. Thực hiện điều này cho cả hai cánh tay.

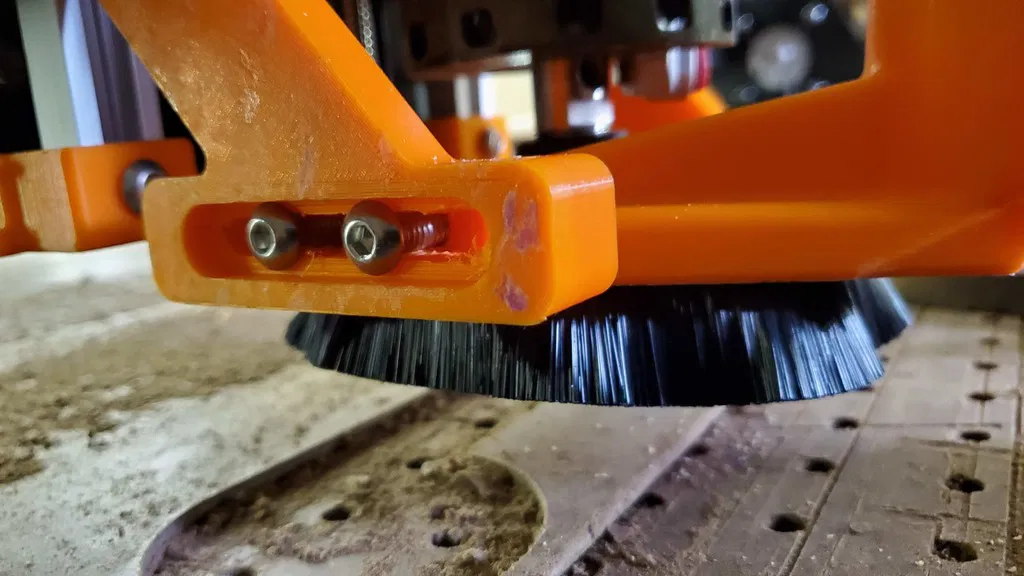

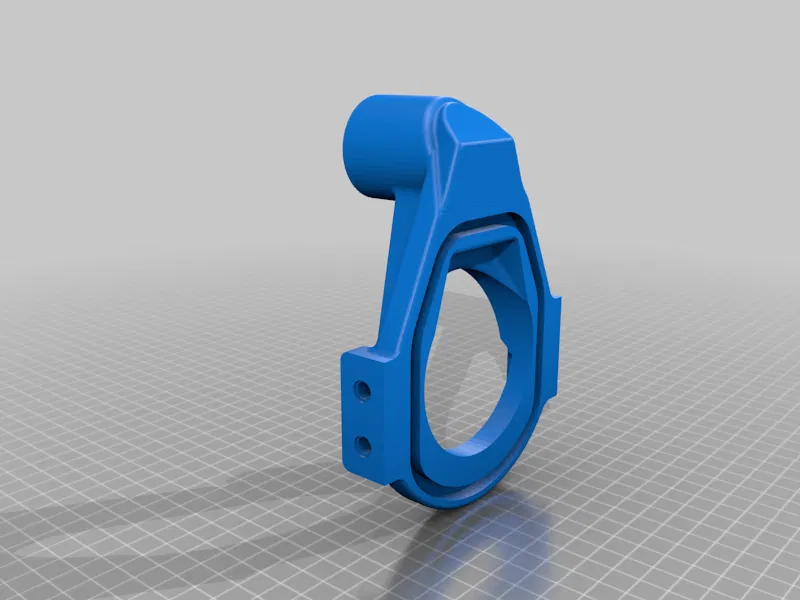

Đặt bàn chải vào khe ở đáy DustBootLG và đánh dấu chiều dài bàn chải bạn cần. Tôi khuyên bạn nên cắt dài hơn một chút (khoảng 1/8 đến 1/4 inch) vì bàn chải của tôi cuối cùng có một khoảng trống nhỏ. Phần tiếp theo tôi cần người khác giúp đỡ, một người chúng tôi đặt phần nhựa của bàn chải vào khe và giữ nó đúng vị trí, người còn lại đặt phần chèn bàn chải vào bên trong bàn chải và xuống khe. Sau đó, dán hoặc sử dụng một vài con vít rất nhỏ để đảm bảo phần chèn bàn chải chắc chắn và không bị trượt ra.

Đặt nắp vào DustBootLG (vặn xuống nếu bạn muốn, của tôi rất chặt nên tôi không bận tâm vặn nó) sau đó trượt DustBootLG vào giữa hai cánh tay. Sử dụng bốn bu lông đầu tròn vào các khe của cánh tay để kết nối với các lỗ của DustBootLG.

Đặt chiều cao bộ hút bụi của bạn bằng cách hạ bàn chải xuống phôi và/hoặc chiều cao kẹp bàn tối đa và siết chặt các bu lông lục giác.
