Móc treo tai nghe kiêm đế gắn Scarlett 2i2 dưới bàn

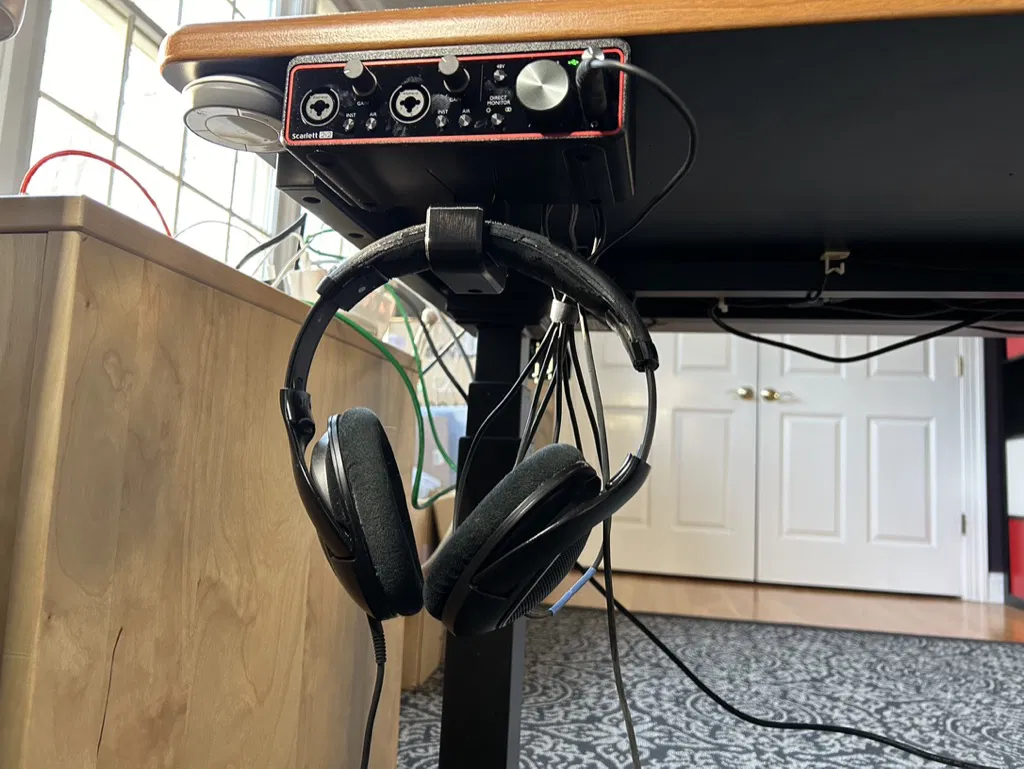

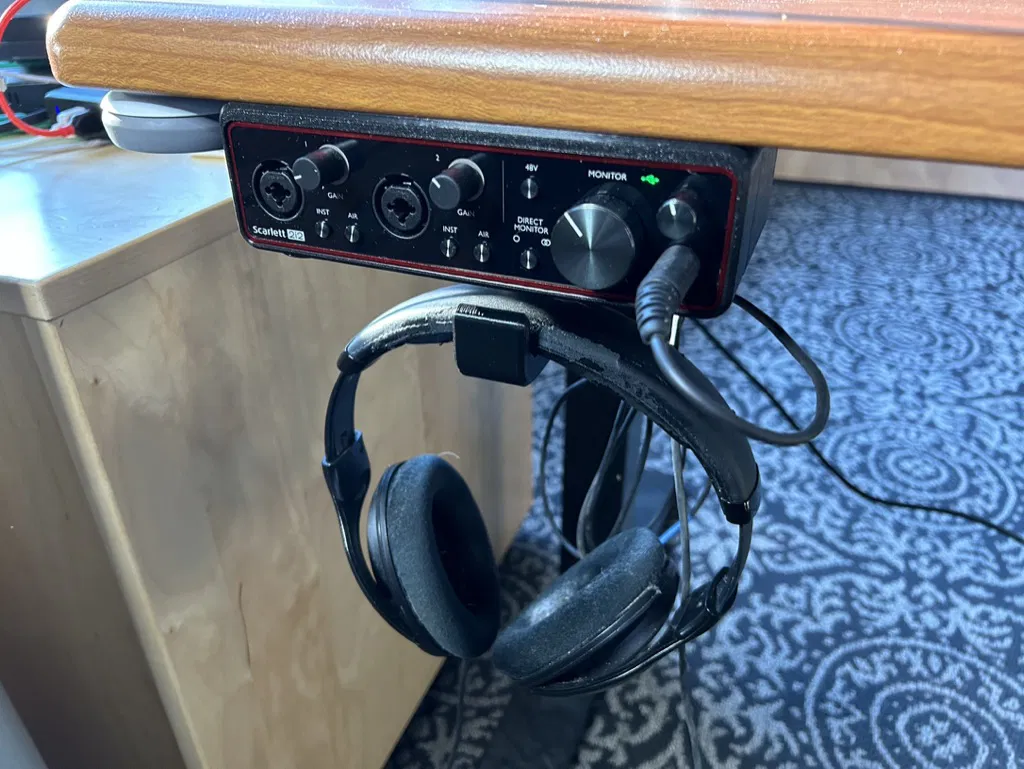

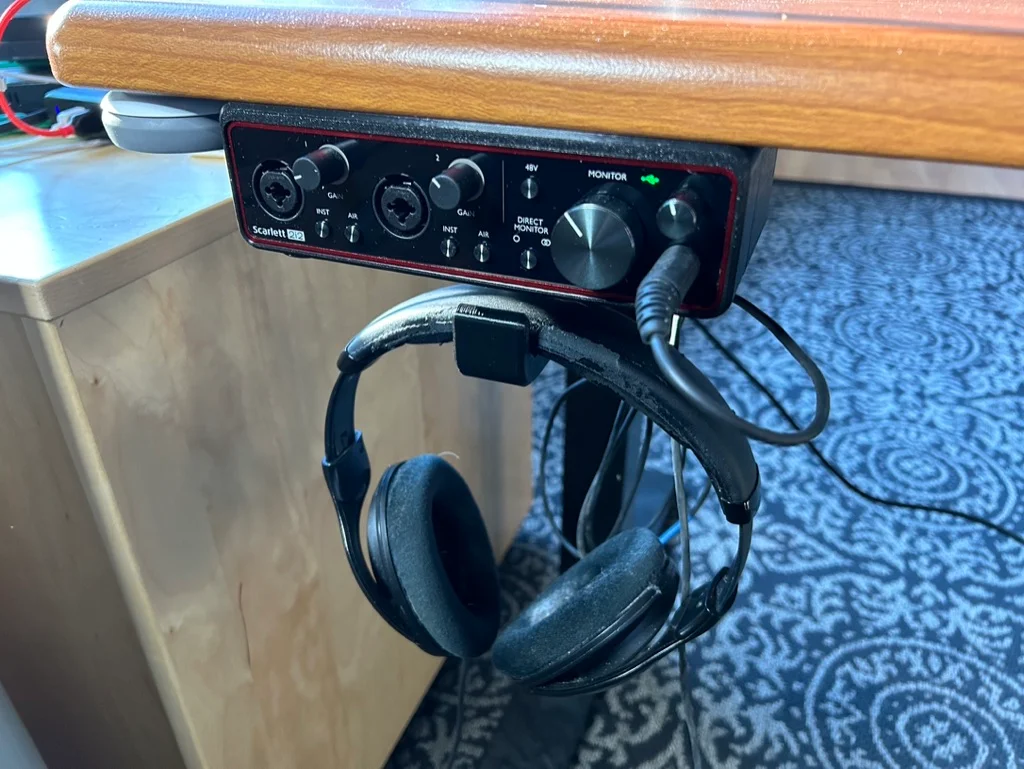

Cái này để gắn cái sound card Focus Scarlett 2i2 (đời 3) xuống dưới bàn hoặc là mặt bàn. Ở dưới có thêm cái móc bự để treo tai nghe nữa nè. Phía sau có cái móc nhỏ để giấu mấy cái dây tai nghe dư.

Tôi làm cái này bằng Fusion360. Ngoài file .STL, tôi có kèm theo file .STEP và file .f3d luôn, để anh em nào muốn chỉnh sửa lại thì cứ việc xài trong Fusion 360 hay là phần mềm CAD khác ha.

Linh kiện cần có

• 4 con vít gỗ #8, tùy độ dài phù hợp
• 1 con vít máy đầu lục giác M5x45, mã McMaster 91290A197 hoặc loại tương đương
• 1 con đai ốc tự khóa M5, mã McMaster 94645A102 hoặc loại tương đương

Dụng cụ cần có

• Máy khoan với mũi khoan cỡ 5/64" hoặc 2mm
• Tua vít phù hợp với con vít gỗ của bạn
• Bộ lục giác vừa với con vít M5 của bạn (chắc là 4mm)

In ấn

In với cài đặt mặc định là được. Dùng PLA hay PETG đều ổn hết. Chiều cao lớp in sao cũng được. In cái đế thì để mặt phẳng úp xuống, còn cái móc tai nghe thì để cái cạnh bên phải úp xuống. Tôi thì tôi thích xài cái build plate có vân để mặt trước nó nhìn nó có độ sần sần.

Lắp ráp

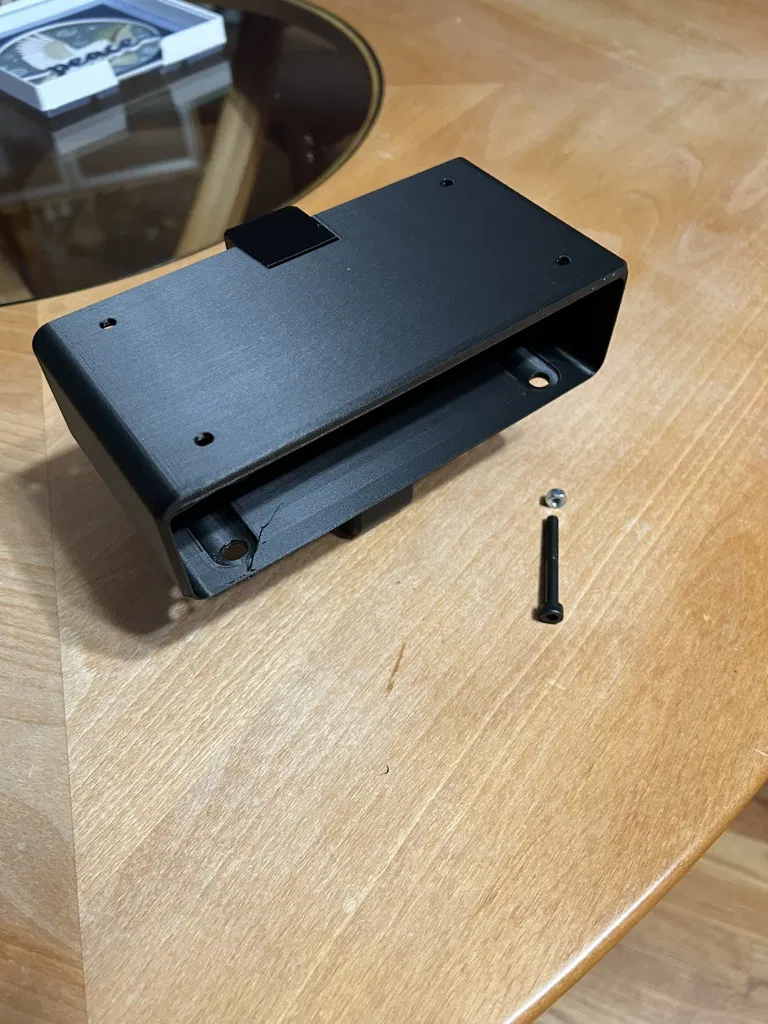

1. Đút cái đai ốc M5 vô hết cỡ trong lỗ phía sau đế. (Nếu cần thì dùng con vít để kéo nó vô)
2. Dùng cái đế để đánh dấu vị trí lỗ bắt vít trên bàn rồi khoan mồi trước.
3. Vít cái đế vô. Nhớ canh sao cho đầu vít nó lọt thỏm vô trong nhựa nha, không thôi nó trầy cái Scarlett á.
4. Đút cái Scarlett vô hết cỡ.

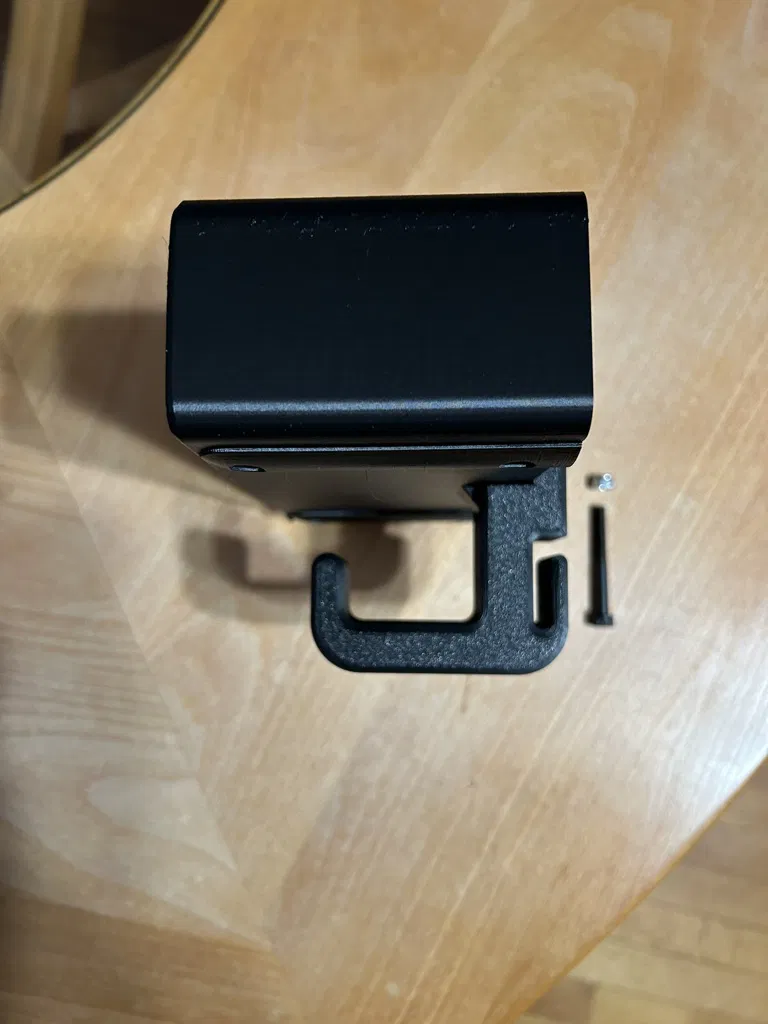

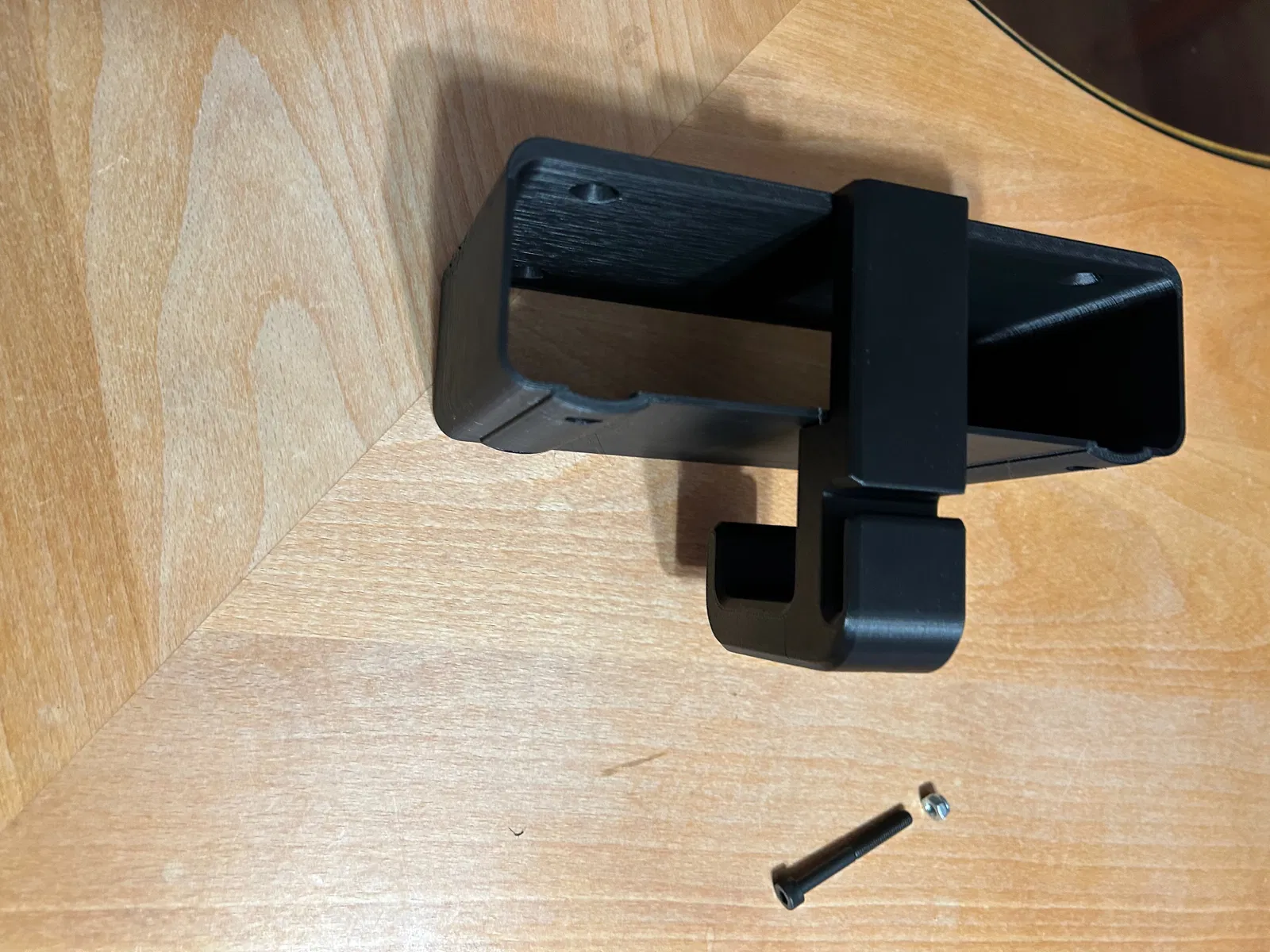

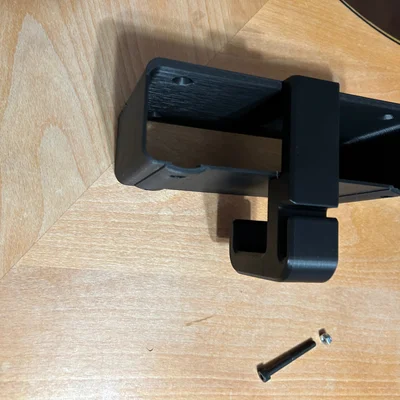

5. Đút cái móc tai nghe vô từ phía sau. Đảm bảo là nó vô hết rồi nha.
6. Vặn con vít M5x45 vô từ phía dưới.

Chúc anh em xài vui vẻ nha.
