Thêm Bàn Nâng Chỉnh Cho K40

Lại thêm một bàn nâng chỉnh cho máy laser K40 của bạn làm từ vật liệu hảo hạng nhất thế giới: "Chinesium"!

Cái bàn nâng này được lấy cảm hứng từ cái bàn của bạn arion02 trên Thingiverse (https://www.thingiverse.com/thing:2299337)

Tui đã có một vài chỉnh sửa và cập nhật:

• Ống vuông 15 mm x 15 mm là phần cứng cần thiết cho khung (Xem danh sách bên dưới) Dễ mua ở Châu Âu hơn loại 12.7 mm (13 mm) theo hệ inch.
• Thêm bộ căng dây đai (belt tensioner)
• Vòng bi giờ đã thẳng hàng với ống, nên sẽ giảm lực uốn khi siết chặt dây đai.
• Có tùy chọn khóa ống lại bằng ốc M3 (nếu bạn không muốn dùng keo)
• Có tùy chọn gắn khung vào đế (lỗ mù 7 mm)
• Có tùy chọn cố định mặt trên vào các góc trên (lỗ mù 6 mm, cho phép căn chỉnh thoải mái với ốc M3 + vòng đệm)

Danh sách vật tư (Xem các đường link, đã thử nghiệm vào tháng 12 năm 2022)

4x Thanh ren M8 (chiều dài tùy theo ứng dụng của bạn) [Amazon] 5x Vòng bi 608 ZZ (D22xD8xH7) [Amazon] 4x Ống nhôm 15 mm x 15 mm (cho cạnh ngắn) (Đừng mua trên Amazon vì giá cắt cổ. Hãy ra Ebay hoặc tiệm kim khí gần nhà) 4x Ống nhôm 15 mm x 15 mm (cho cạnh dài)

CHỈNH SỬA NGÀY 12.01.2024: Đối với bàn có kích thước 340 mm x 230 mm, bạn sẽ cần 4 ống ngắn dài 166 mm và 4 ống dài dài 276 mm. Đối với bàn dạng tổ ong lớn hơn hoặc nhỏ hơn, hãy điều chỉnh chiều dài ống cho phù hợp.

4x Puli GT2 cho dây đai 6 mm (Tui đã lấy từ cái Ultimaker của mình) [Amazon] 1x Dây đai timing GT2 6 mm (Với cấu hình của tui, tui chọn dây dài 1140 mm, xem file step) [Amazon] 10x Đai ốc M8 (ừ, không có thông tin gì thêm trong ngoặc! ;-)) 1x Ốc đầu lục giác M8x25 ( 2x Vòng đệm M8 Keo Loctite (cảm thấy lạc lõng nếu không có ghi chú đi kèm :-))

Tùy chọn thêm: Khóa ống 17 x Ốc M3x6 (bất kỳ cỡ nào lớn hơn 5 mm đều được) 17 x Đai ốc M3 (và một chút kiên nhẫn để lắp vào các lỗ)

Khóa bàn 4x Ốc M3, chiều dài tùy thuộc vào vật liệu bàn của bạn 4x Vòng đệm M3 4x Đai ốc khóa M3 (trông ngầu hơn đai ốc thường ;-))

Vật liệu làm bàn Bàn tổ ong bằng nhôm 340 mm x 230 mm [Ebay]. Gần như mọi thứ đều được miễn là nó không phản xạ tia laser!

Hướng dẫn:

1. In hết tất cả các bộ phận :-) Xem cài đặt in của tui bên dưới, chúng hoạt động tốt. (4x corner_Bottom, 4x Corner_Top, 1x Belt_Tensioner, 2x Spacer)

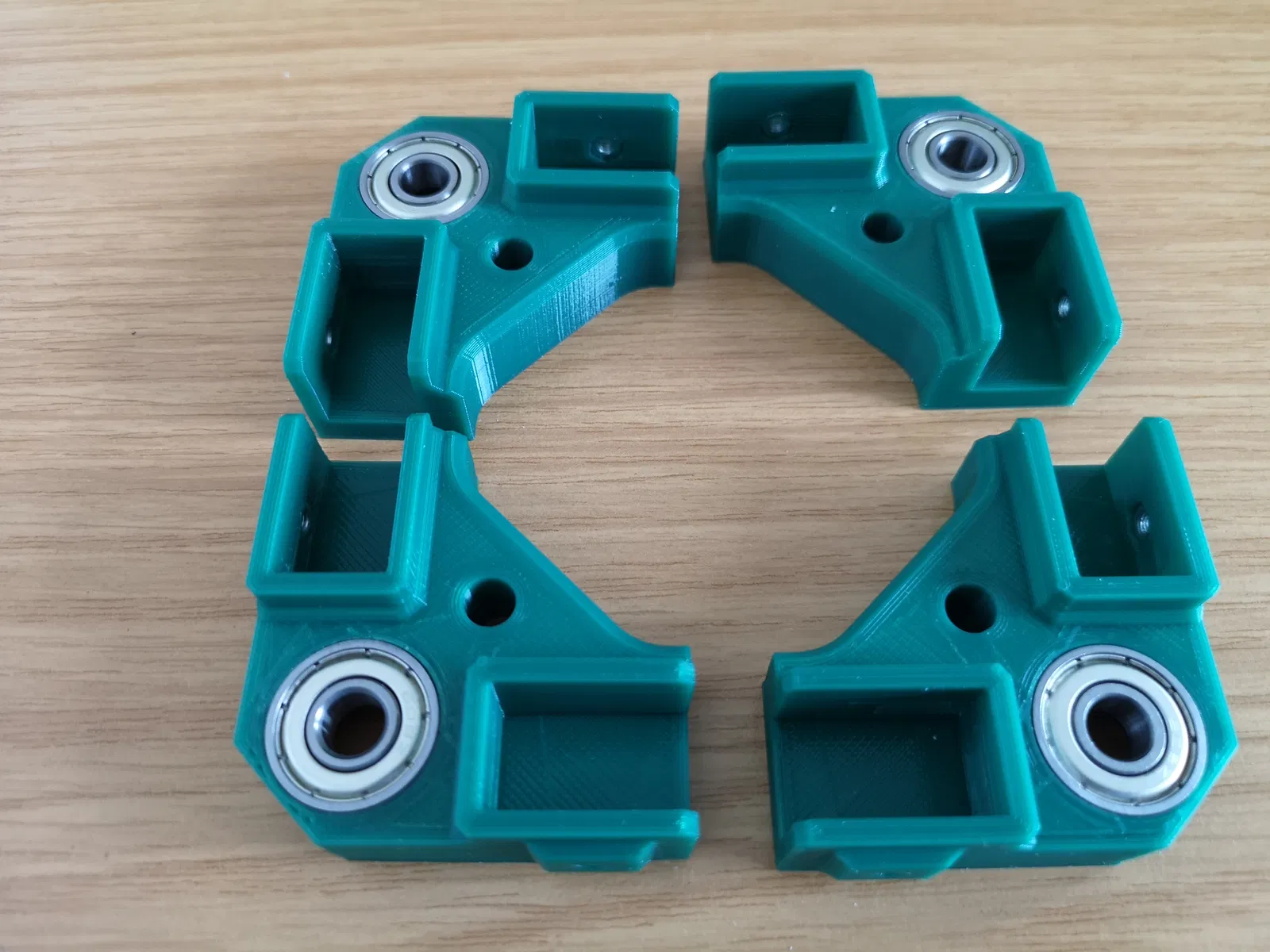

2. Ép vòng bi vào các bộ phận Corner_Bottom. Phải vừa khít nên hãy dùng máy ép hoặc ốc M8, 2 vòng đệm M8 và đai ốc để ép vòng bi vào. Đừng dùng búa để tránh làm hỏng bộ phận!
3. Ép các đai ốc M8 vào các bộ phận Corner_Top. Cũng vừa khít, hãy dùng máy ép hoặc tương tự. Đừng dùng búa đóng đai ốc vào!
4. Cắt thanh ren M8 theo chiều dài yêu cầu.

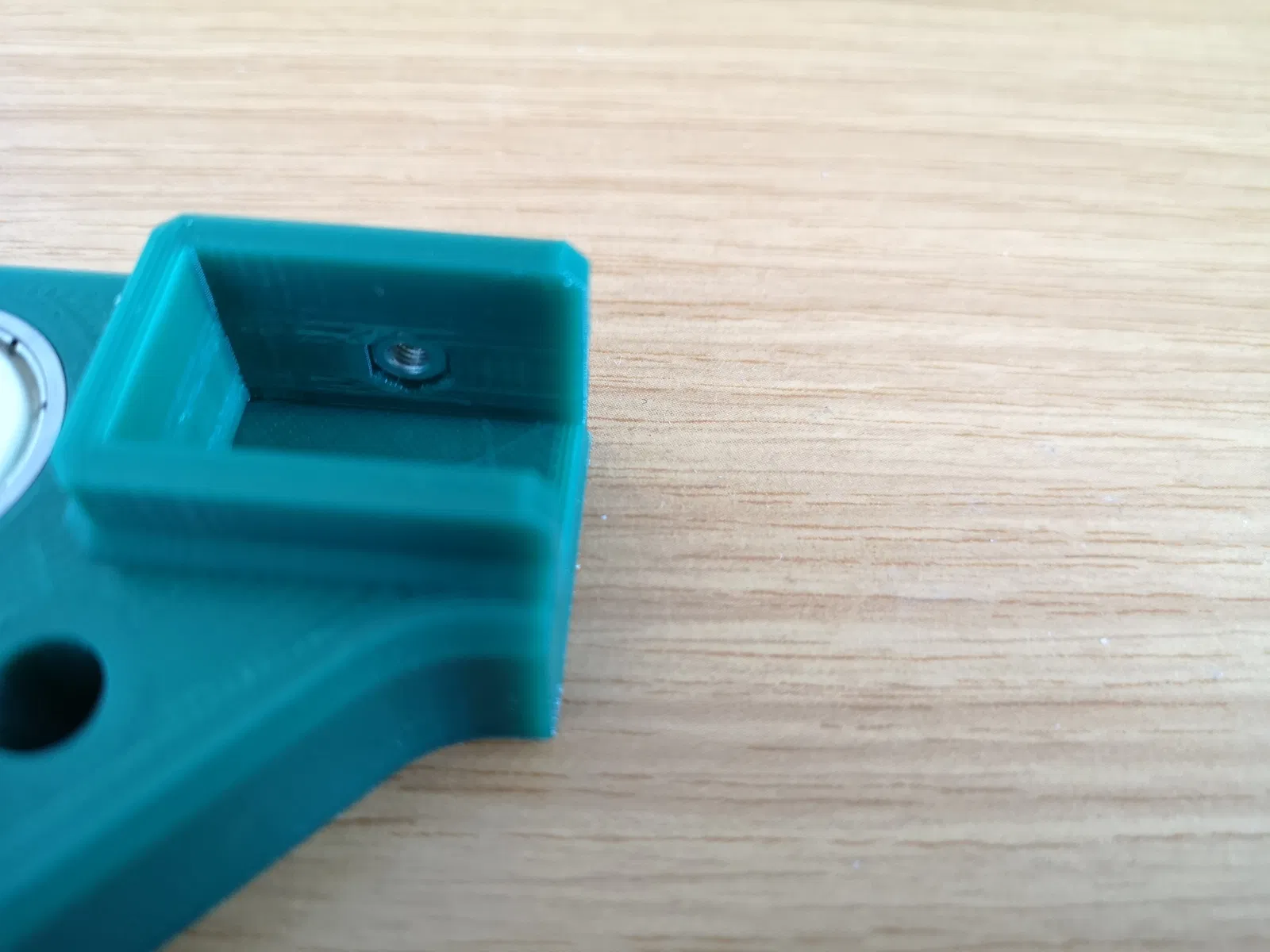

5. Hít một hơi thật sâu và lắp các đai ốc M3 vào các lỗ phía sau các rãnh nhận ống của bộ phận góc trên và dưới cũng như bộ căng dây đai. Bạn có thể cần chút kiên nhẫn nhưng với sự trợ giúp của ốc M3 và vòng đệm M3, bạn sẽ đặt chúng vào vị trí. Tui đã nói là bạn cần đôi tay khéo léo và một chút kiên nhẫn chưa?
6. Dùng đồ uống yêu thích của bạn để ăn mừng việc lắp xong các đai ốc M3; đó là phần khó nhằn nhất của toàn bộ quá trình lắp ráp. Bia cũng được. Whisky cũng ổn. Chọn một loại Scotch ngon nhé. :-)
7. Dùng cưa cắt kim loại hoặc máy mài góc để tạo một rãnh trên một (hoặc tất cả) đầu của thanh ren. Bạn có thể dùng rãnh này sau này để thay đổi chiều cao bàn bằng tua vít đầu dẹt.
8. Căn chỉnh từng đai ốc M8 với một thanh ren và đảm bảo đai ốc và thanh ren bằng phẳng (không phải đầu có rãnh!). Cố định bằng keo Loctite (chắc loại keo nào cũng được).
9. Lắp các thanh ren vào vòng bi của các góc dưới từ bên dưới.
10. Trượt các puli lên thanh ren nhưng CHƯA siết chặt chúng bằng ốc định vị.

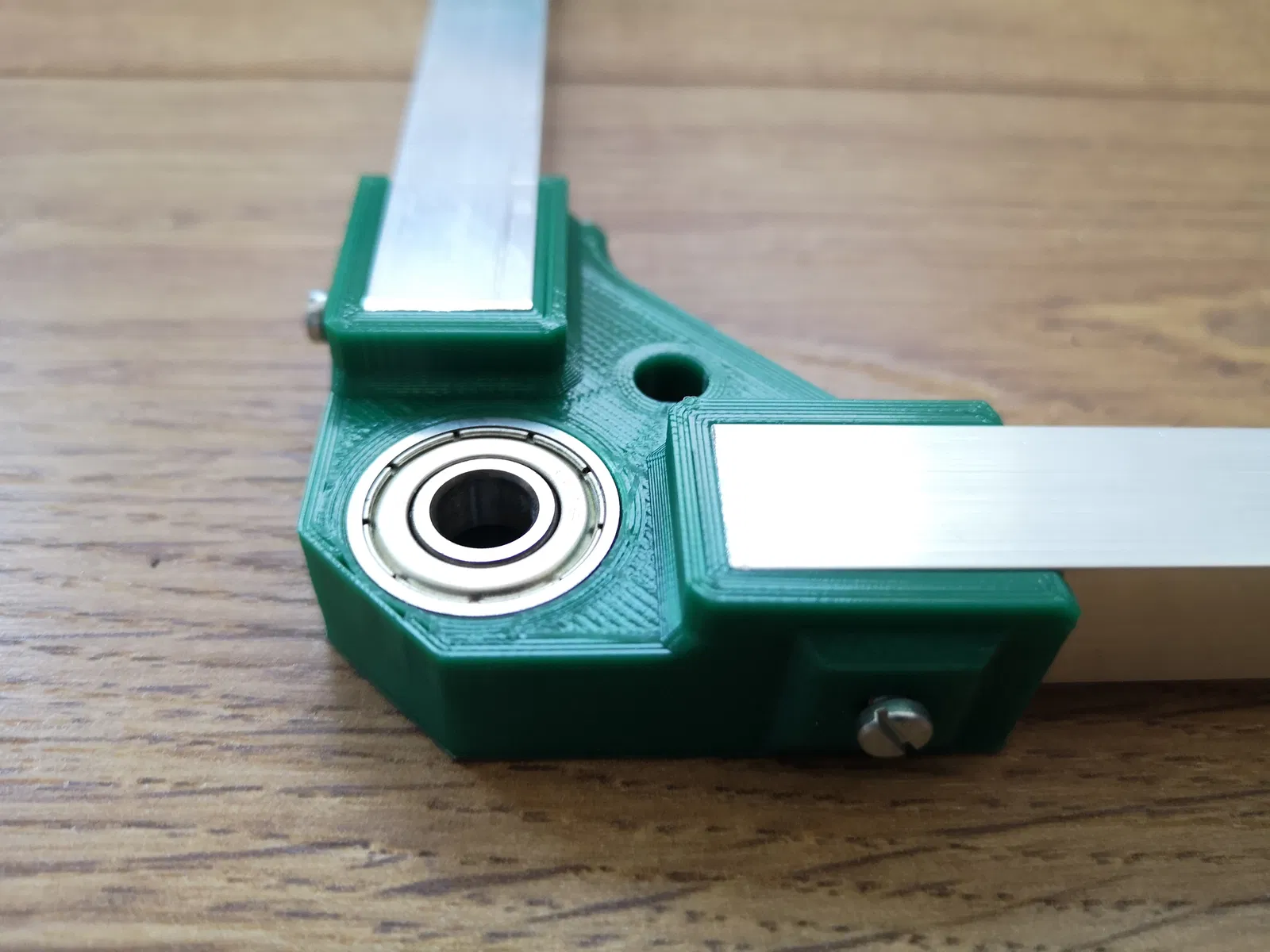

11. Lắp tất cả các ống của khung dưới (2 ống ngắn, 2 ống dài). Cố định chúng bằng các ốc M3 ngắn. KHÔNG SIẾT QUÁ CHẶT! (Có câu ngạn ngữ Đức nói "Siết quá đà sẽ bị lỏng ra")

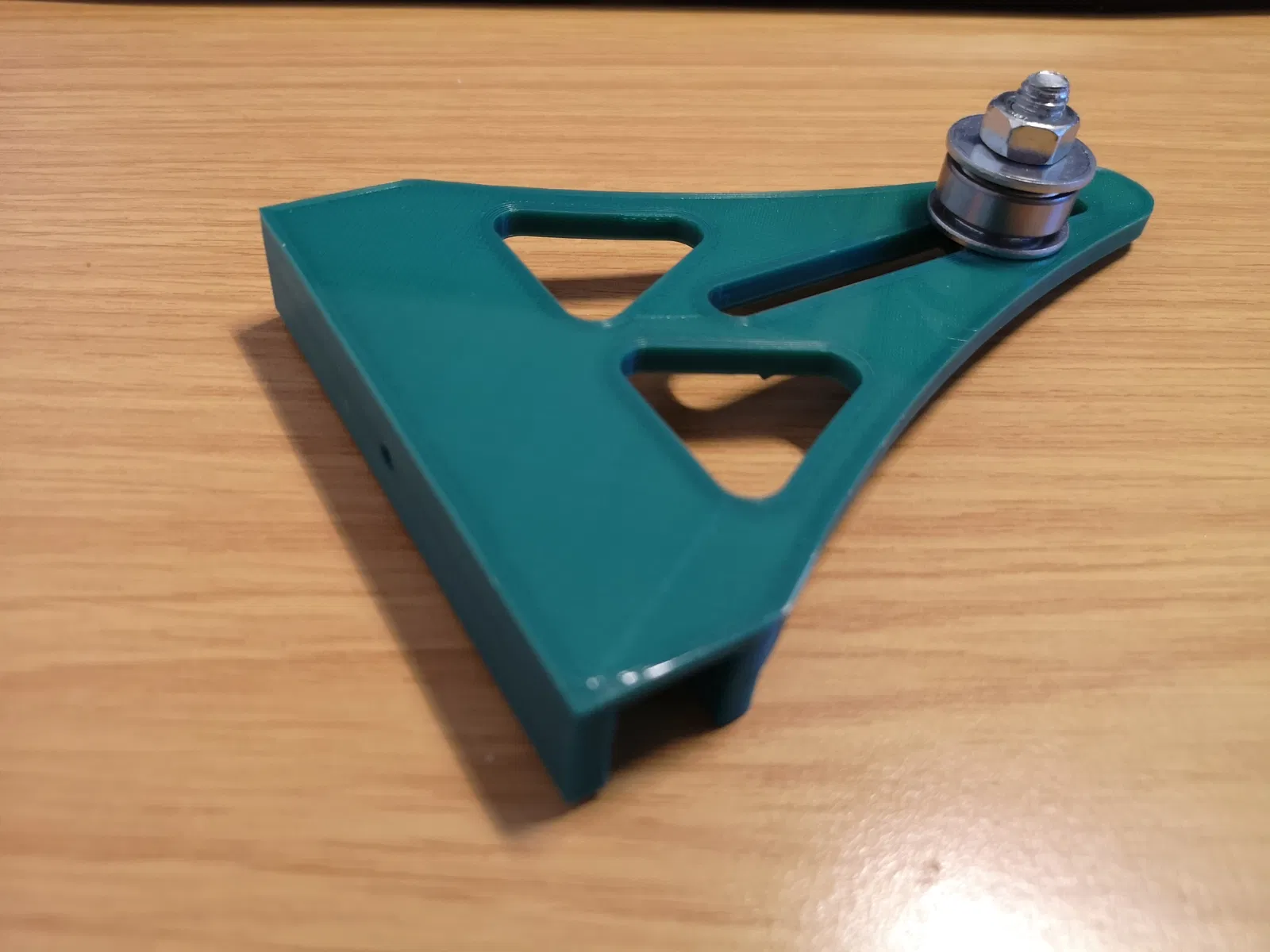

12. Dùng ốc M8x25, hai vòng đệm và một vòng bi để tạo thành một bánh xe căng dây đai. Lắp một miếng đệm giữa các vòng đệm M8 và vòng bi sao cho vòng bi quay tự do giữa hai vòng đệm, xem thêm phần cắt đính kèm. Dùng đai ốc M8 để cố định cụm phụ một cách lỏng lẻo vào MẶT DƯỚI (mặt bàn in) của bộ phận căng dây đai.
13. Lắp bộ căng dây đai từ phía trên vào một ống dài của khung dưới và cố định vị trí bằng ốc M3. Bánh xe căng dây đai nằm ở mặt trên của bộ phận căng dây đai. Xem file STP.
14. Lắp dây đai GT2 một cách lỏng lẻo vào 4 puli và bánh xe căng dây đai. Đừng siết chặt dây đai vội.
15. Lắp khung trên theo cách tương tự như khung dưới và cố định tất cả các ống bằng ốc M3.
16. Lắp khung trên vào các thanh ren (các đai ốc đã ép sẵn hướng xuống dưới!) và hạ khung trên xuống khoảng nửa chừng. Cố gắng giữ cho thật phẳng.
17. Siết chặt dây đai và cố định bánh xe căng bằng đai ốc M8. KHÔNG siết quá chặt dây đai, không cần phải làm dây đai kêu ré lên! Chỉ cần siết đủ để mỗi puli quay cùng tốc độ khi căn chỉnh bàn. Các puli vẫn còn lỏng!
18. Dùng một bộ gá hoặc miếng đệm để căn chỉnh khung trên cho phẳng. Việc này có thể hơi khó khăn nhưng một chiếc bàn được căn chỉnh tốt sẽ mang lại hiệu quả về chất lượng cắt và khắc sau này!
19. Đảm bảo khung trên hoàn toàn song song với khung dưới, sau đó đẩy tất cả các puli xuống vòng bi và siết chặt ốc định vị trên các puli.
20. Lắp bàn và tùy chọn cố định nó bằng ốc M3, vòng đệm và các đai ốc khóa yêu thích :-)
21. Tùy chọn gắn khung dưới vào đế của bạn, nếu cần, sử dụng các lỗ Ø7 của các bộ phận góc dưới.
22. Mở chai đồ uống yêu thích thứ hai và tận hưởng thành quả của bạn. [Bạn đã làm được]
23. Đừng dùng laser ngay bây giờ vì bạn có thể đã say rồi :-) Đừng uống rượu rồi lái máy laser!

Có câu hỏi? Chắc chắn rồi, tại sao không!

C: Bạn có thể làm các góc cho cỡ ống khác không? T: Không, xin lỗi nhưng thiết kế các bộ phận rất đơn giản nên bạn cứ tự do sao chép và sửa đổi. Hoặc bạn có thể dùng một vài miếng đệm để điều chỉnh cho các cỡ ống nhỏ hơn.

C: Tôi nên dùng chiều cao/chiều rộng/chiều dài bao nhiêu cho khung/bàn? T: Tui đã suy nghĩ kỹ hầu hết các vấn đề rồi, hãy cố gắng tự tìm ra dựa trên cấu hình cụ thể của bạn.

C: Một bộ óc siêu việt như bạn có dự án nào khác ngoài việc tạo ra những kiệt tác kỹ thuật xuất sắc này không? T: Cảm ơn bạn rất nhiều vì lời khen, tui sẽ chia sẻ chúng khi hoàn thành :-)

Chúc bạn vui vẻ và cho tui biết suy nghĩ của bạn về thiết kế này nhé!
