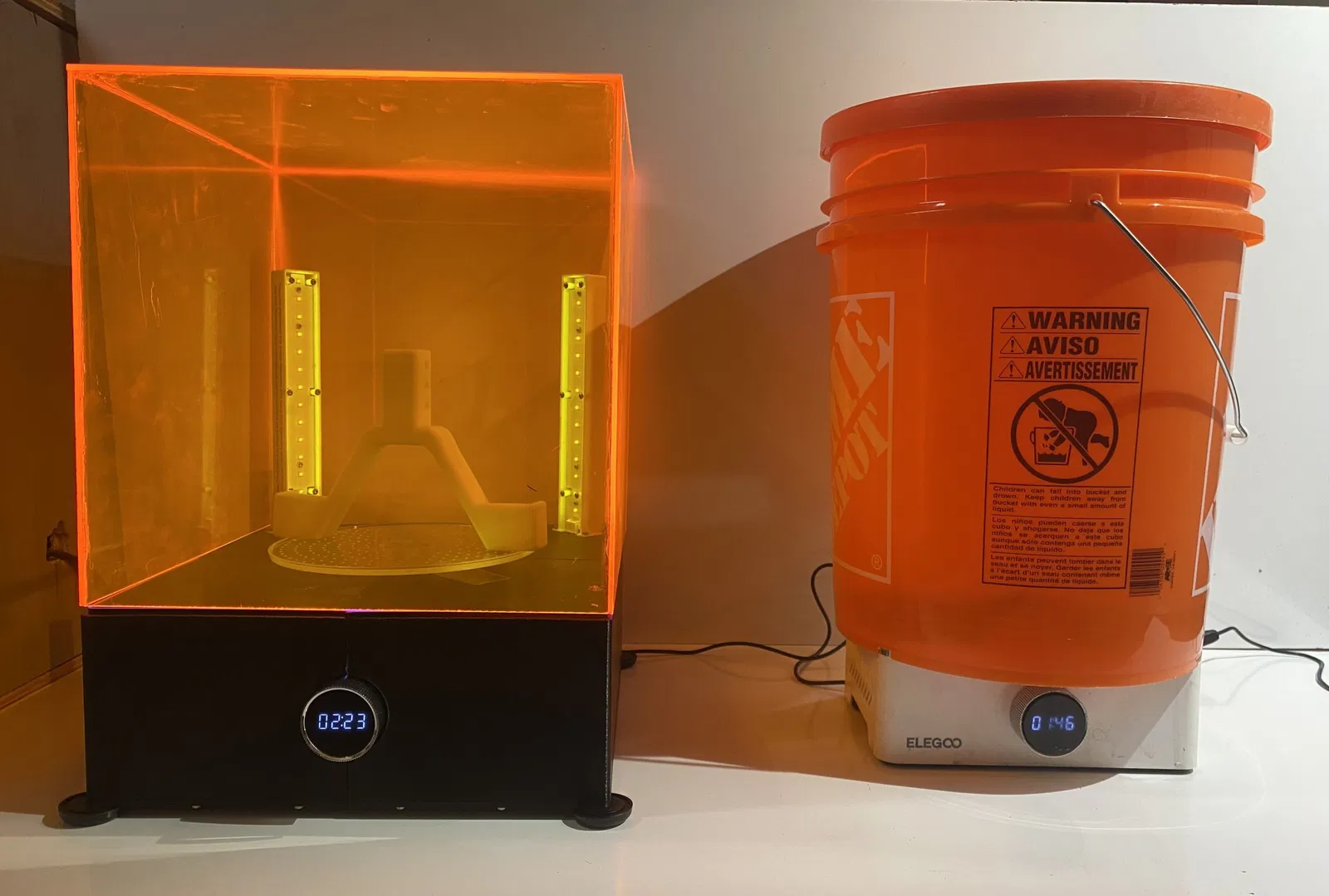

Trạm rửa và làm cứng XL cho máy in 3D Elegoo Jupiter

Đây được thiết kế để làm bằng cách tái sử dụng các linh kiện điện tử từ một trạm Elegoo Mercury XS, mặc dù đã liên hệ với Elegoo để mua các bộ phận riêng lẻ để có thể sử dụng trạm Mercury XS gốc. Elegoo đã đồng ý cho phép đăng tải các tệp này, nhưng đã bao gồm một tuyên bố rằng việc tháo rời trạm Mercury XS sẽ làm mất hiệu lực bảo hành.

Dự án này yêu cầu ~2.5 KG filament (PETG đã được sử dụng trong trường hợp này) để in các tệp được bao gồm, cũng như một số vật liệu có thể được mua từ cửa hàng phần cứng, và một số tấm acrylic/keo (mua từ nhà cung cấp nhựa địa phương).

B.O.M:

-2.5 KG filament

-(20) vít M3x8

-(25) dây buộc

-Keo Epoxy

-Bucket 5 gallon có nắp

-Mạng kim loại

-Các miếng đệm bề mặt chống trượt (tùy chọn)

https://www.homedepot.com/p/Everbilt-1-in-Heavy-Duty-Anti-Skid-Surface-Pads-4-Pack-49644/203661092

-Keo Acrylic

https://www.tapplastics.com/product/repair_products/plastic_adhesives/weld_on_16_cement/132?gclid=CjwKCAjwl6OiBhA2EiwAuUwWZf2Cp5fK9zit3EoRYoVn9EIIhyzRC7gV3fIyhSyxndOxAo6buUprkRoCotkQAvD_BwE

-Các tấm acrylic màu hổ phách dày 1/8”

https://www.tapplastics.com/product/plastics/cut_to_size_plastic/acrylic_sheets_transparent_colors/519

(2)12.75”x12.5”

(2)12.5”x12.5”

(1)12.75”x12.75”

Tôi ước tính tôi đã chi ~225 đô la cho tất cả các vật liệu (~80 đô la trong số đó là cho bộ linh kiện điện tử bổ sung từ Elegoo để tôi có thể vẫn duy trì trạm Mercury XS của mình).

Hướng dẫn trạm làm cứng:

• In 3D trạm làm cứng (Tôi đã sử dụng MK3S+ của mình, cái này được thiết kế để in thành 4 mảnh riêng biệt và sau đó lắp ráp lại với nhau bằng dây buộc). Tôi đã sử dụng hỗ trợ hữu cơ để giảm thiểu lãng phí vật liệu.

• In 3D in 3D Curing Station Bottom (Một lần nữa tôi đã sử dụng MK3S+, cái này được thiết kế để in thành 4 mảnh riêng biệt và sau đó lắp ráp lại bằng một dây buộc ở giữa).

• Gỡ bỏ điện tử từ trạm Mercury XS của bạn (hoặc sử dụng điện tử riêng biệt mua từ Elegoo). Nó hữu ích để chụp một bức ảnh làm tài liệu tham khảo cho việc lắp ráp sau này.

• Lắp đặt điện tử vào trạm làm khô UV mới, nó được thiết kế để lắp ráp rất giống nhau.

• Lắp đặt đáy của trạm làm khô UV bằng cách sử dụng vít M3, sử dụng các miếng đệm chống trượt (tùy chọn) ở mỗi góc.

• In 8 “công cụ căn chỉnh tấm acrylic trạm làm khô UV”, một cái được sử dụng để giữ mỗi góc ở vị trí.

• Lắp ráp các tấm acrylic lại với nhau (trừ mảnh trên cùng có kích thước 12.75”x12.75”) với một công cụ căn chỉnh ở mỗi góc, tất cả các tấm nên có cùng chiều cao (12.5”) và các tấm acrylic phía trước/sau nên rộng 12.75”, với các tấm acrylic bên được kẹp ở giữa chúng.

• Sử dụng keo acrylic ở nơi mỗi mặt acrylic gặp nhau, (cẩn thận không để keo acrylic dính vào các phần in 3D), khi keo đó khô, sử dụng thêm keo dọc theo các cạnh bên trong, khi keo đó khô, gỡ bỏ các công cụ căn chỉnh in 3D và bôi keo vào các khu vực ban đầu bị chặn bởi công cụ căn chỉnh in 3D.

• Đặt nắp acrylic (12.75”) lên bề mặt phẳng, bôi keo xung quanh viền bề mặt trên (nơi mà các tấm acrylic còn lại sẽ chạm vào) và đặt các tấm acrylic khác lên trên, khi keo đó khô, bôi thêm keo dọc theo các cạnh bên trong.

Hướng dẫn trạm rửa:

• In 3D mảnh gắn bơm (đây là phần duy nhất được in SLA 3D).

• Lấy một xô 5 gallon và lật ngược nó,

Lật ngược bệ rửa và đặt nó lên trên thùng. Các cạnh của bệ rửa sẽ vượt ra ngoài thùng. Căn chỉnh tất cả 4 góc sao cho chúng vượt ra ngoài thùng một cách đồng đều, và đánh dấu nơi tất cả 4 góc của bệ rửa giao với thùng (sẽ có 8 dấu hiệu). Sử dụng dao utility để cắt bỏ nơi các góc giao với thùng (đảm bảo không cắt vào đáy thùng vì điều này có thể dẫn đến rò rỉ sau này).

• Phần nhựa thừa trên bề mặt đáy của thùng ở giữa cũng cần phải được cắt bỏ bằng dao utility, thùng cần phải ngồi phẳng trên bệ rửa

• Dán chặt giá đỡ in 3D của cánh quạt vào giữa thùng (đừng sử dụng quá nhiều keo epoxy, nếu không cánh quạt sẽ va chạm với keo epoxy sau này)

• Khi keo epoxy đã khô hoàn toàn, lấy cánh quạt + ốc vít + đệm và vặn nó vào giá đỡ cánh quạt, tôi đã sử dụng thêm một đệm trong bước này để có sự vừa vặn chính xác

• Lấy một ít lưới kim loại và cắt/hình thành nó thành một hình tròn nâng cao mà đi vào đáy thùng, đảm bảo rằng lưới kim loại không cản trở cánh quạt

• Thưởng thức trạm rửa và chữa bệnh XL của bạn
