Tấm Ốp Lưng Mac Mystic cho Hỗ Trợ Flippy Floppy

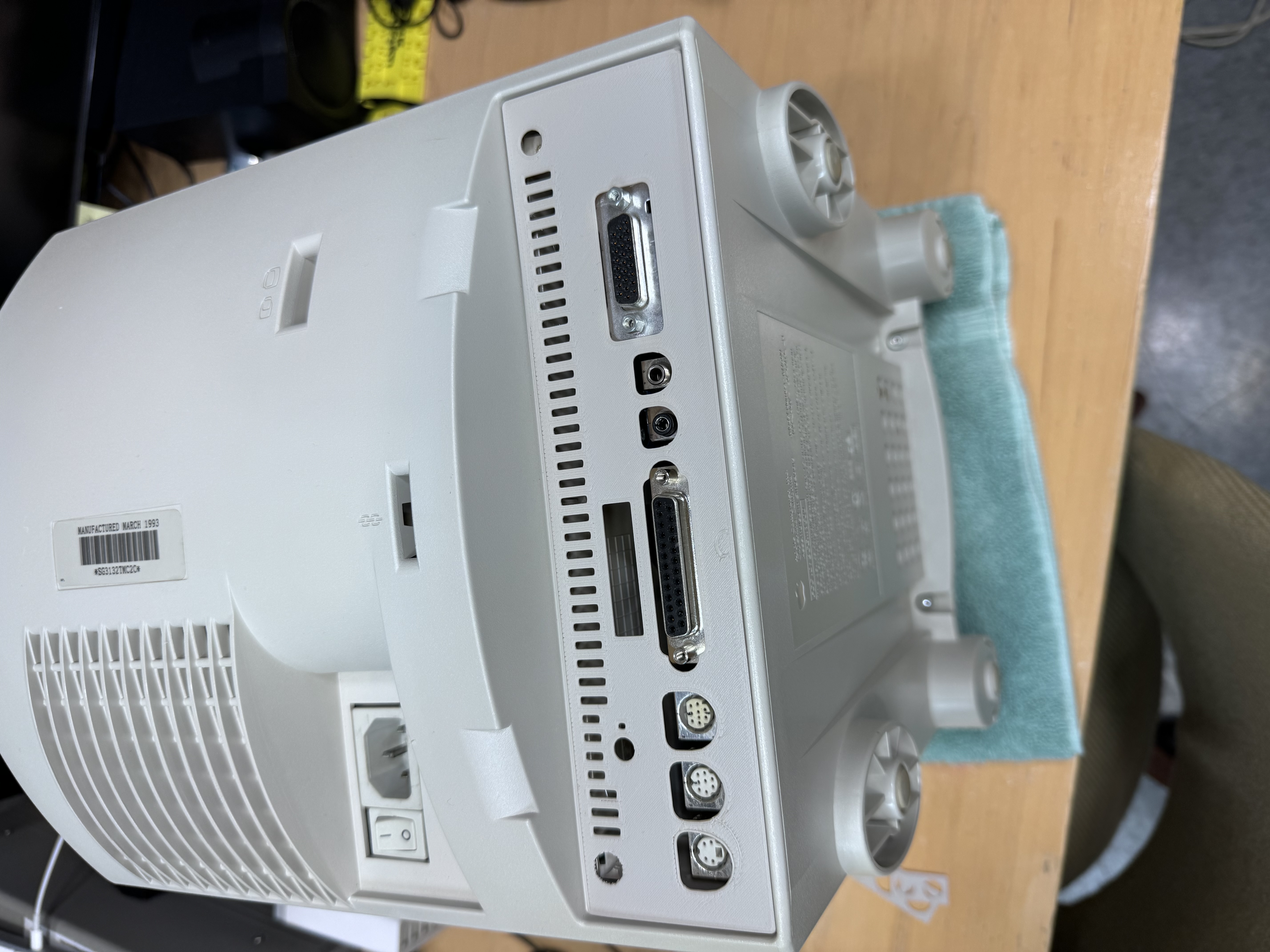

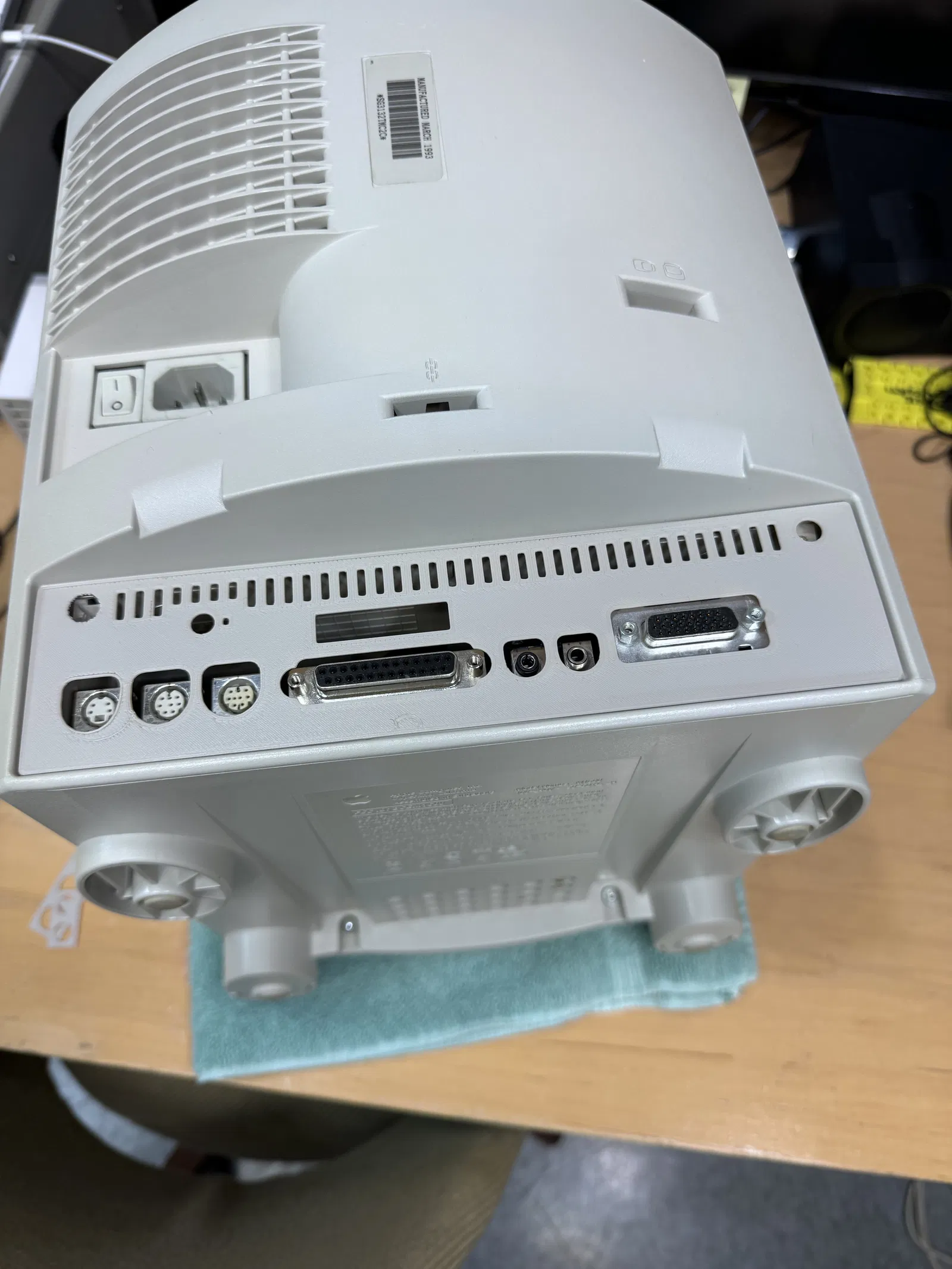

Mô hình này liên quan đến Flippy-Floppy của Kero's Mac Mods dành cho các máy Macintosh Color Classic Mystic đời cũ, cho phép chuyển đổi từ ổ đĩa mềm bên trong sang FloppyEMU gắn ngoài từ BMOW. Tấm ốp lưng mà Kero’s Mac Mods bán hoạt động tốt nếu bạn không có bo mạch giả lập Apple 2e. Tuy nhiên, có vấn đề về sự cản trở giữa vị trí công tắc flippy floppy và bo mạch giả lập. Vì vậy, tôi đã di chuyển công tắc sang một phần khác của tấm ốp lưng. Nó vừa khít nhưng hoạt động tốt.

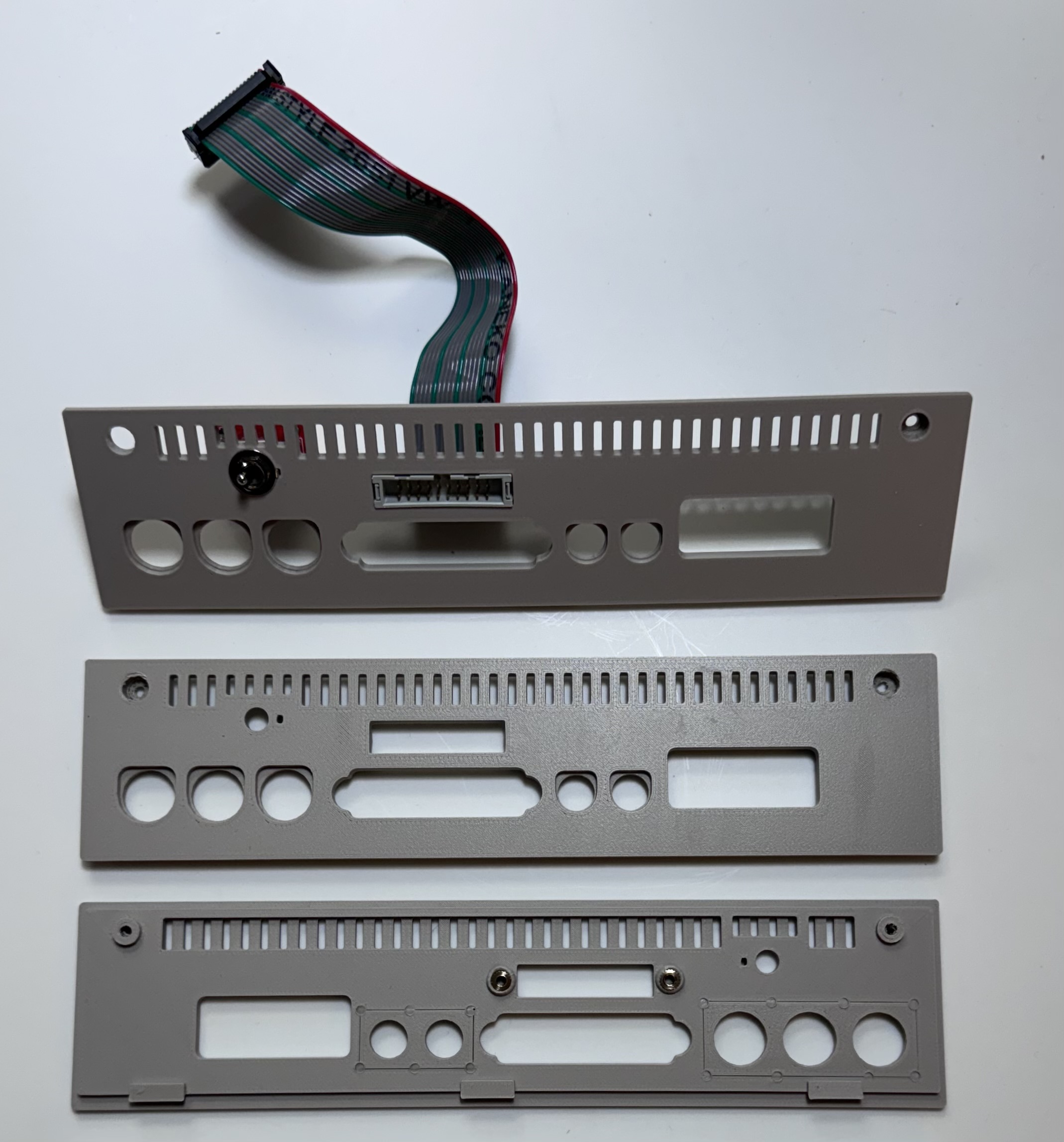

Tấm ốp lưng gồm 3 phần: Phần chính và hai miếng chèn nhỏ để tái tạo phần viền lõm nhìn thấy xung quanh các cổng kết nối. Điều này tránh được các vết lõm bị kéo sợi.

Bạn sẽ cần hai ốc đồng thau (M4X4X6mm) cho đầu nối cáp dẹt. Bạn có thể mua trên Amazon: https://a.co/d/fJzyqYO (không phải link liên kết).

Tôi đã xem xét các tấm ốp lưng Mystic khác trên một vài trang web khác nhau nhưng quyết định tự thiết kế từ đầu để đảm bảo sự vừa khít hoạt động tốt. Công việc thiết kế được thực hiện trên phần mềm CAD MicroStation của Bentley Systems.

Tôi đã không thêm các biểu tượng vào tấm ốp lưng trong phiên bản 1 vì khó khăn với các "lỗ" nhỏ và nông tạo nên các biểu tượng. Nếu tôi có thể khắc phục vấn đề về lỗ, tôi hy vọng sẽ tích hợp các biểu tượng trong phiên bản tiếp theo.

Máy in: Bambu Lab X1c

Filament: Polymaker PolyTerra PLA, Muted White Matte (SKU: PA0402)

Cài đặt Filament: Generic PLA

Lưu ý: Dùng nhiều keo trên tấm nền Build plate làm mát bằng PLA. Nếu không, bộ phận sẽ bị cong vênh. Sử dụng bất kỳ tấm "art" nào đều bị cong vênh nghiêm trọng. Tấm nền Engineering hoạt động tốt nhưng có thể cần một lớp keo nhẹ để chuyển kết cấu của tấm nền lên bộ phận. Quá nhiều keo sẽ dẫn đến kết cấu không đều.

Flippy-Floppy của Kero Mac Mods: https://en.infinityproducts.co.jp/product-page/smc-flappy-floppy-floppyemu-and-internal-floppy-drive-switcher-kit

Lưu ý: Đây là lần đầu tiên tôi tải lên bản in 3D. Nếu có bất kỳ thiếu sót hoặc sai sót nào trong thông tin được cung cấp, xin vui lòng cho tôi biết.
