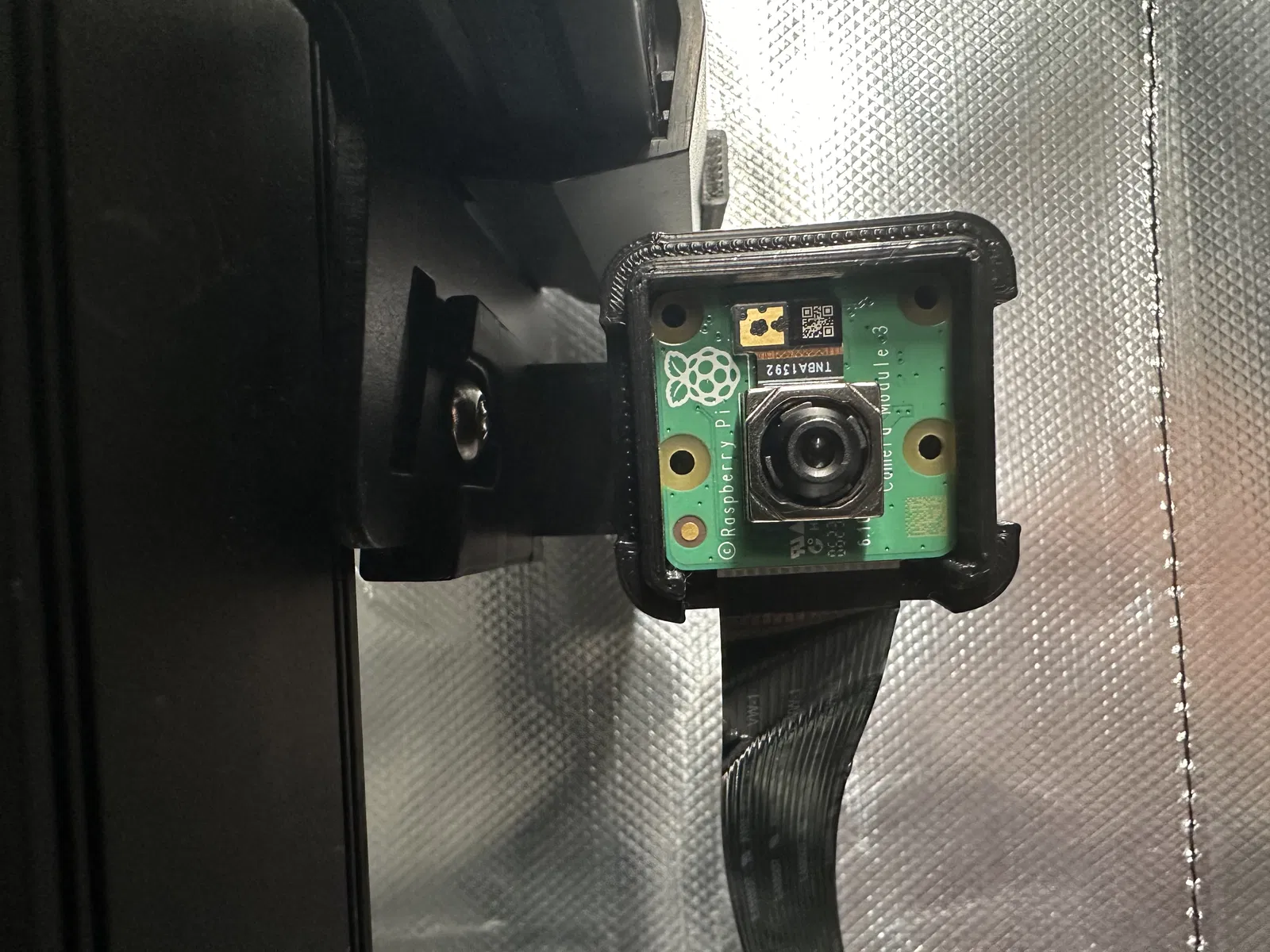

Z Mount MK3 cho Raspberry Pi Camera Module 3

Tui nhận ra là tui đo sai khoảng 1cm. Nên tui đã cập nhật lại bản dựng lần nữa để nó lùi ra xa hơn khỏi vùng in và mấy cái thanh đỡ.

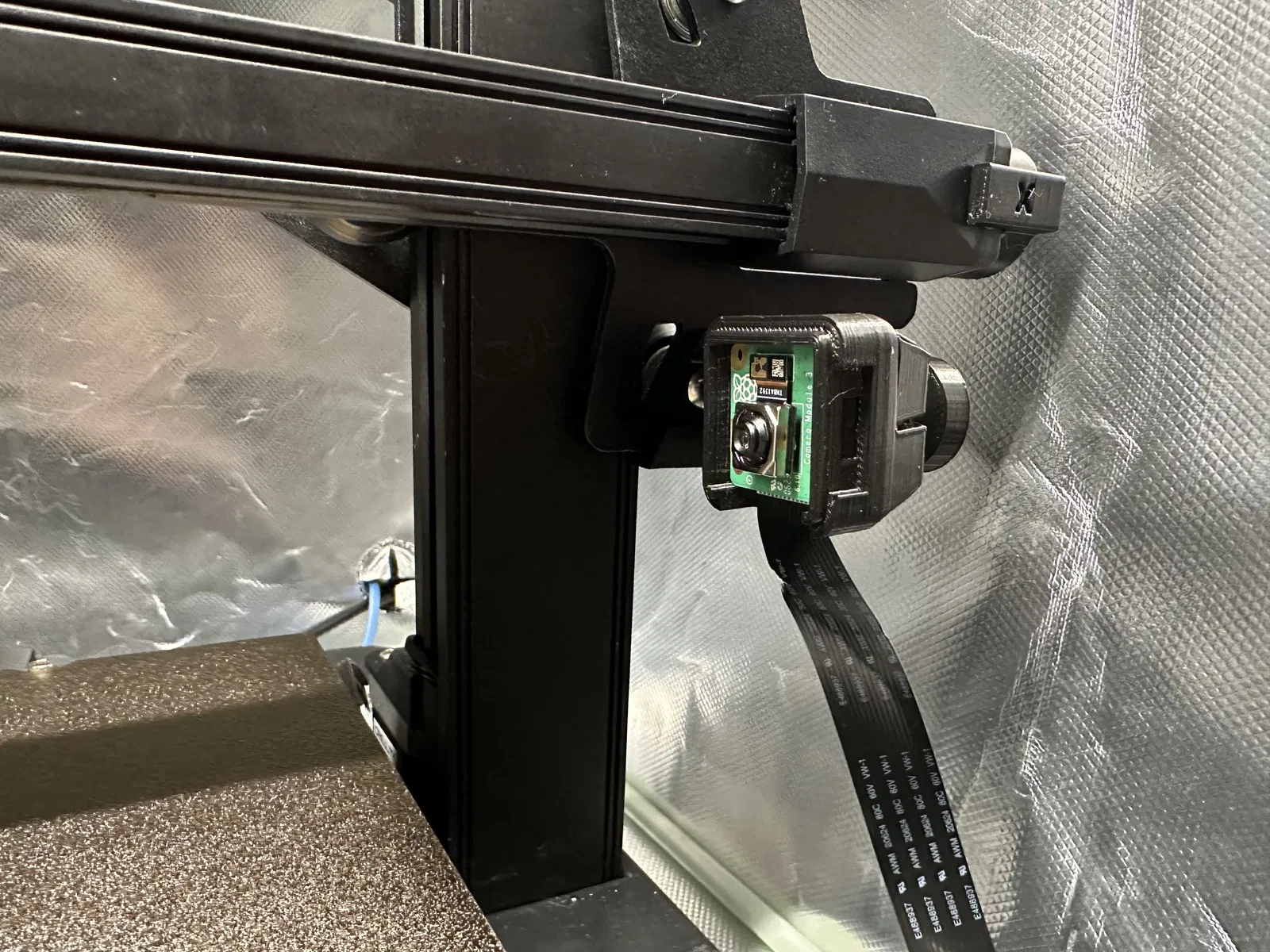

Tui cũng đã kéo dài cánh tay ra khỏi khung X để tránh bị che mất một phần lớn của khung hình camera.

CẬP NHẬT 28/12/23:

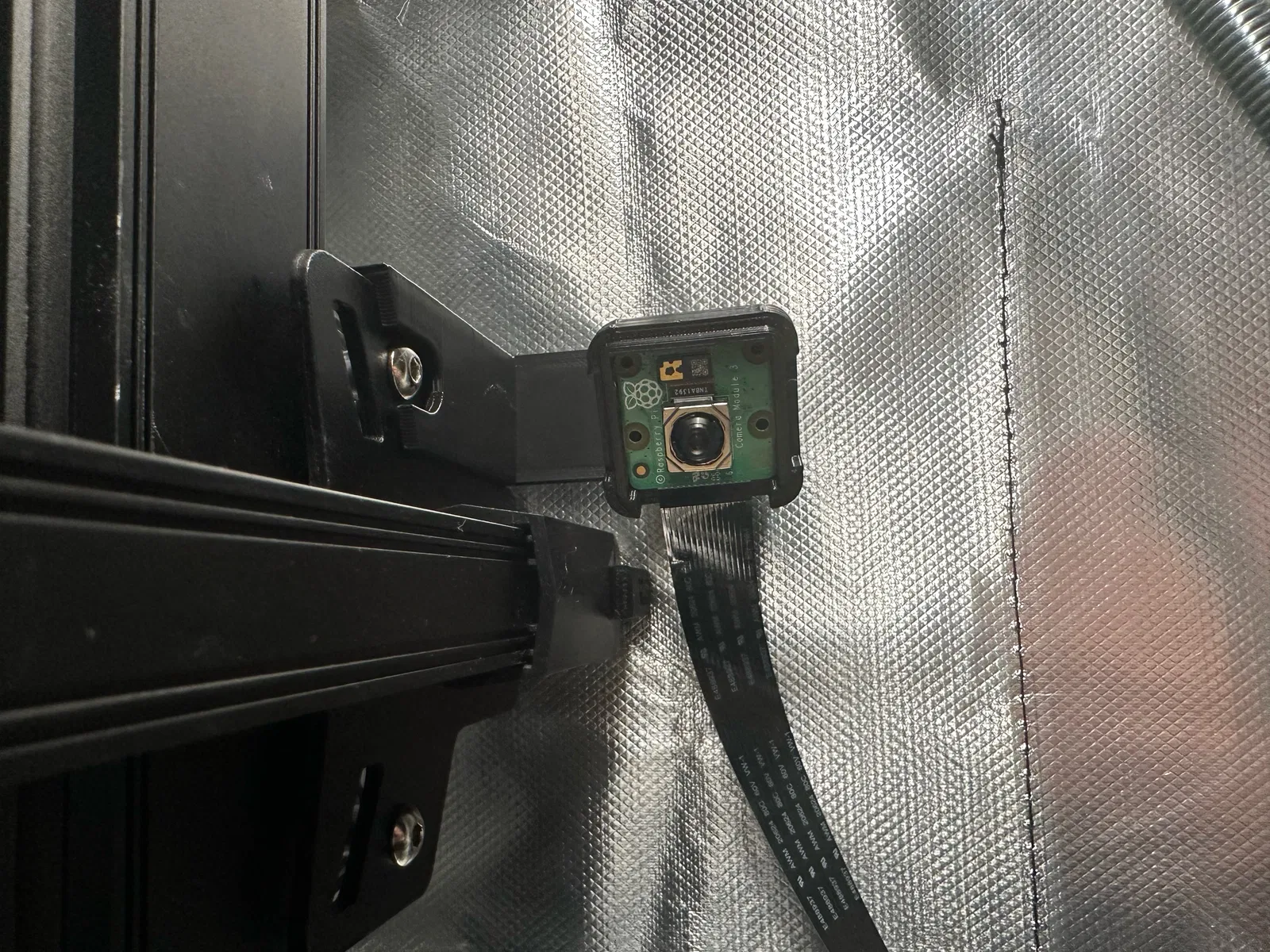

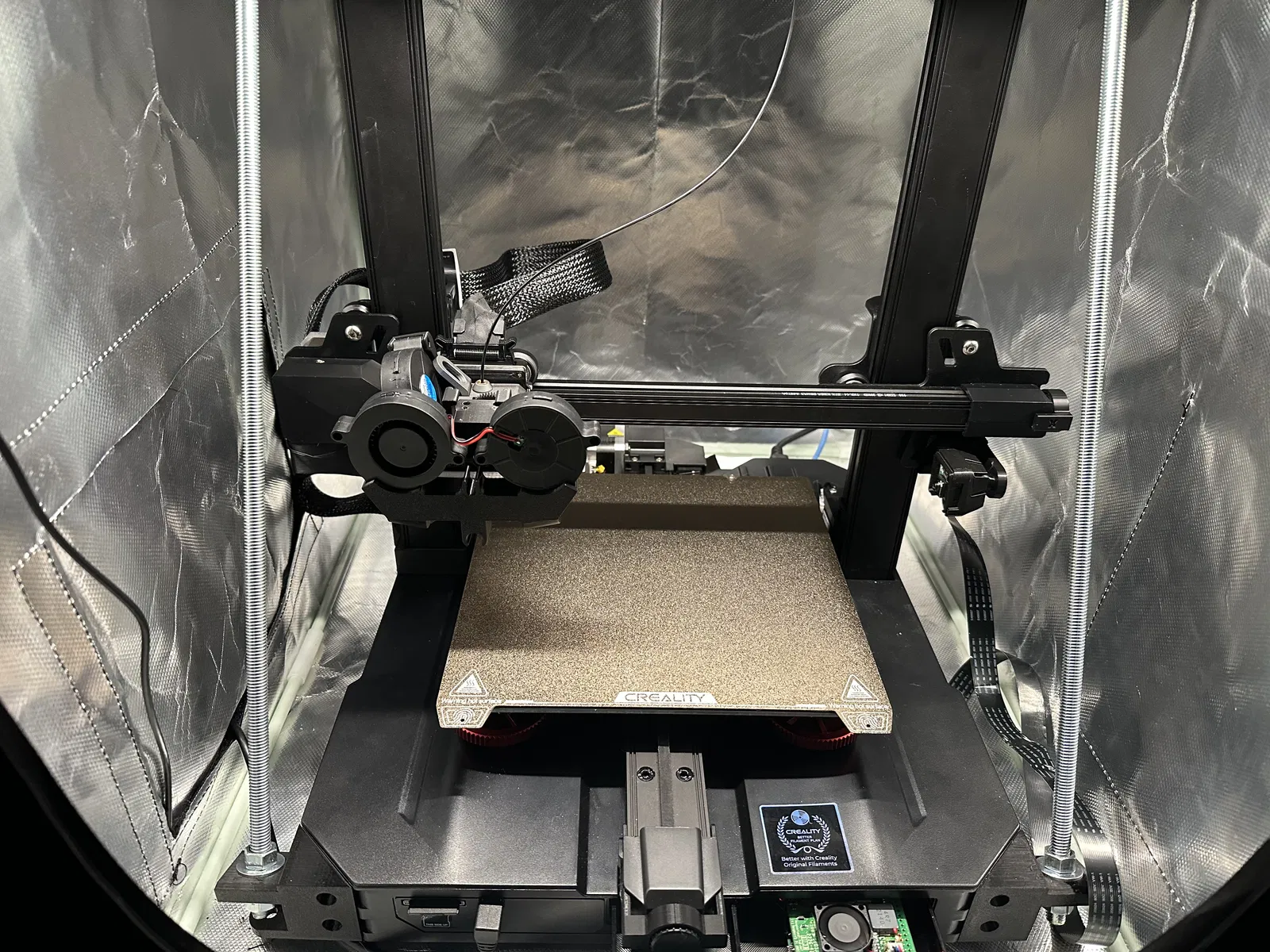

MK2 được tạo ra vì tui đã mod khung X/Z của mình để cho phép đầu in di chuyển sang phải xa hơn và cho phép mặt lưng CR touch với offset Y 0 vươn tới gần vùng in hơn. MK2 có thân/cánh tay được kéo dài gấp đôi và cũng đưa ngàm gắn lên phía trên khung X/Z. Với cả hai thay đổi này, đầu in không còn va vào Module Cam 3 nữa và có thể in tới 219 với mặt lưng offset Y 0 mà tui đang dùng.

Độ đặc ruột (infill) vẫn nên đặt ở 25% với nhiều lớp tường. PLA và PETG đều có thể dùng được nếu không dùng buồng in gia nhiệt chủ động. Các vỏ máy tiêu chuẩn không nên gây vấn đề với PLA bị biến dạng. Nếu dùng buồng in gia nhiệt chủ động, nên dùng PETG, ASA, hoặc ABS.

Nói nhỏ, tui đã phải thiết kế lại cái ngàm từ đầu, nên mấy cái cạnh bo tròn đã bị loại bỏ ở thời điểm này. Khi có thời gian và tui giỏi CAD hơn, tui sẽ tính tới việc bo tròn các cạnh.

Thông tin cũ (trước 28/12/23)

Nếu bạn đã mod thanh giằng Z cho Ender 3 S1 (pro), thì camera này có thể phù hợp với bạn.

Không cần hỗ trợ (supports).
Nên dùng nhiều lớp tường, hoặc, tối thiểu 25% độ đặc ruột.
PLA, hoặc PETG, là đủ.
Nếu dùng buồng in gia nhiệt, nên dùng PETG (hoặc nhựa chịu nhiệt cao hơn).
