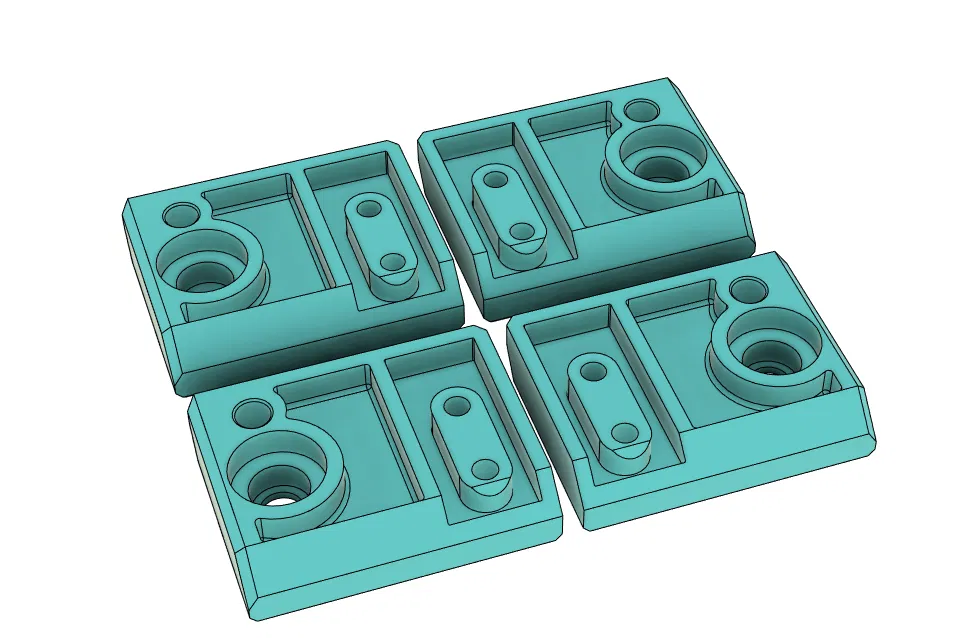

Tấm che trục Z trên Sovol SV06 (kích thước đã sửa)

Tui đã dịch chuyển các lỗ cho thanh dẫn hướng tuyến tính vào gần trục Z hơn 0.5mm để chỉnh sửa kích thước cho đúng, vì ban đầu người tạo mẫu chưa có file CAD của Sovol lúc đó.

Mô tả sao chép từ mẫu gốc:

Được làm lại hoàn toàn, chỉ thêm một vài chi tiết nhỏ so với bản gốc để dễ in hơn với ASA, ABS… và có cả vòng bi (bearing) nữa. Đã thêm khoảng hở cho lỗ trục để tránh làm xệ đế giữ motor khi siết chặt.

2 mẫu:

• Tiêu chuẩn (Vers1)
• Có lỗ (cho phép tháo trục Z mà không cần tháo các tấm trên cùng) (Vers2)

Cài đặt in:

• Độ cao lớp 0.2
  • Chiều rộng lớp .45 cho đầu phun .4 và 4 lớp vỏ
  • Chiều rộng lớp .65 cho đầu phun .6 và 3 lớp vỏ
• Tối thiểu 6 lớp trên / 5 lớp dưới
• Tối thiểu 20% mật độ ruột (gyroid, honeycomb)

Trước khi sử dụng bộ phận này, bạn phải căn chỉnh máy in của mình thật chuẩn để đảm bảo trục Z quay trơn tru, nếu không bạn sẽ gặp hiện tượng Z wobble trên bản in:

1. Trục khung Z vuông góc với khung dưới
2. Đế giữ motor Z vuông góc với khung Z (ban đầu không thẳng trong trường hợp của tui)
3. Khung Z Trái & Phải, trục Z Trái & Phải, thanh dẫn hướng Z Trái & Phải song song với nhau.
