Bạc đạn Z trên cho Sovol SV06

Tác giả Pr20100

Lượt tải
715
Lượt thích
141
Lượt coi
6.185
Bản remix
2

File 5 14,2 MB

  • Top_Z_bearing_R_1765783101.3mf3MF · 3,4 MB
  • Top_Z_bearing_hole_L_1765783103.3mf3MF · 3,5 MB
  • Top_Z_bearing_hole_R_1765783106.3mf3MF · 3,5 MB
  • Top_Z_bearing_L_1765783107.3mf3MF · 3,5 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 2

Coi hết 2 bản remix

Mô tả

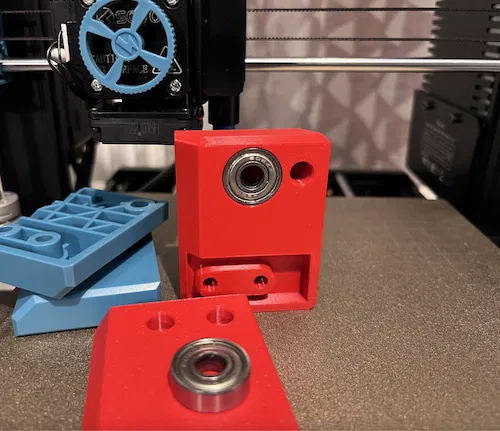

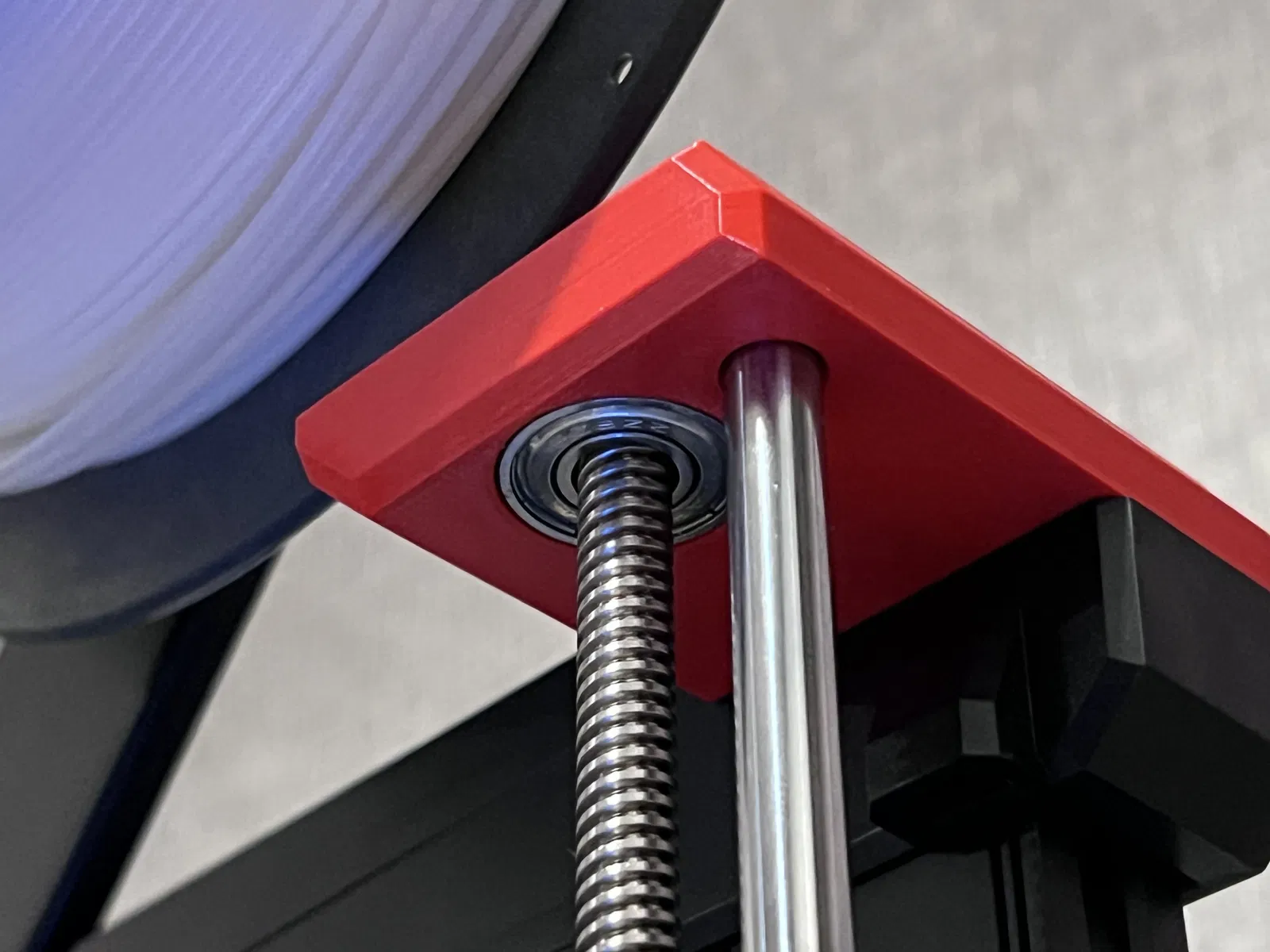

Tự làm từ đầu, chỉ bổ sung vài chi tiết nhỏ so với bản gốc để dễ in với vật liệu ASA, ABS… và kèm theo bạc đạn nữa. Thêm khoảng hở cho lỗ trục để tránh làm ép xuống đế giữ motor khi siết chặt.

2 phiên bản :

  • Bản tiêu chuẩn

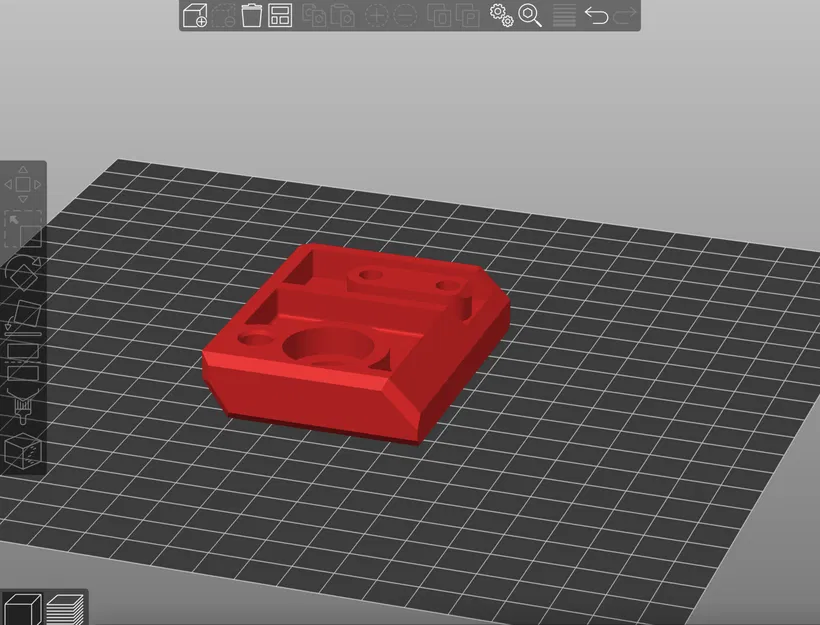

  • Bản có lỗ (cho phép tháo trục Z mà không cần gỡ bỏ plate trên)

Cài đặt in :

  • Độ cao lớp 0.2
    • Chiều rộng lớp .45 cho nozzle .4 và 4 lớp vỏ
    • Chiều rộng lớp .65 cho nozzle .6 và 3 lớp vỏ
  • Tối thiểu 6 lớp trên / 5 lớp dưới
  • Infill tối thiểu 20% (gyroid, honeycomb)

Trước khi sử dụng bộ phận này, bạn phải cân chỉnh máy in của mình thật chuẩn để đảm bảo trục Z quay trơn tru, nếu không bạn sẽ gặp phải các vết lằn Z wobble trên bản in:

  1. Trục khung Z vuông góc với khung dưới
  2. Đế giữ motor Z vuông góc với khung Z (theo máy thì không được chuẩn trong trường hợp của mình)
  3. Khung Z trái & phải, trục Z trái & phải, thanh trượt Z trái & phải song song với nhau.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfstep
Số file mô hình
5
Tổng dung lượng
14,2 MB
File lớn nhất
3,5 MB
