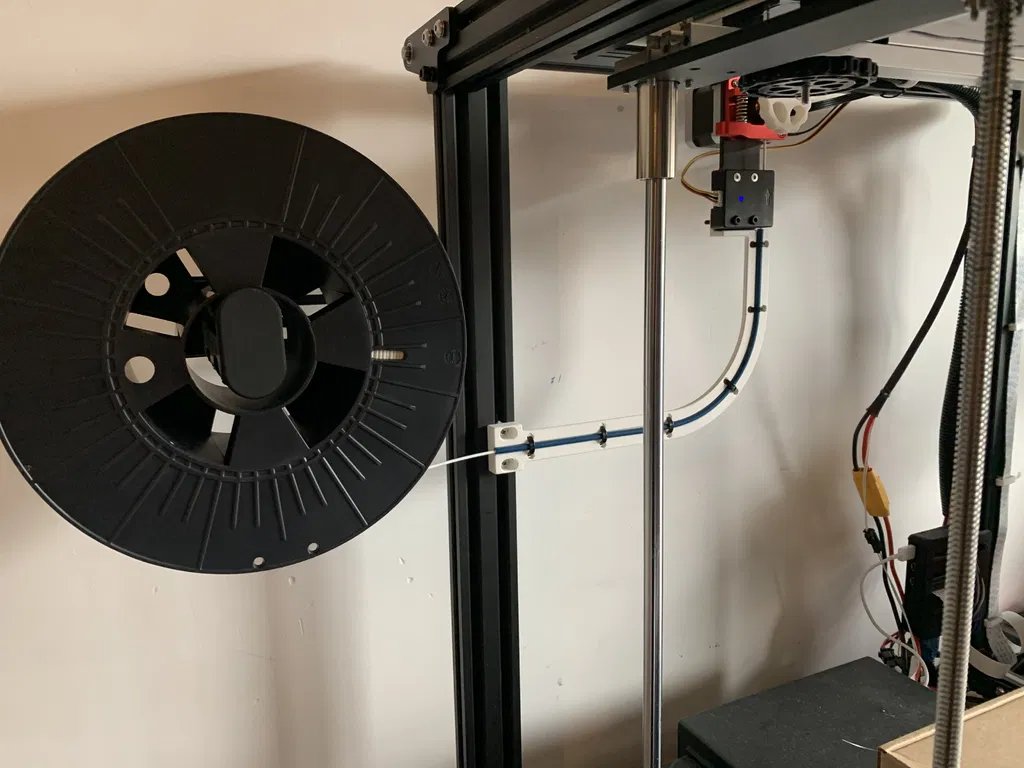

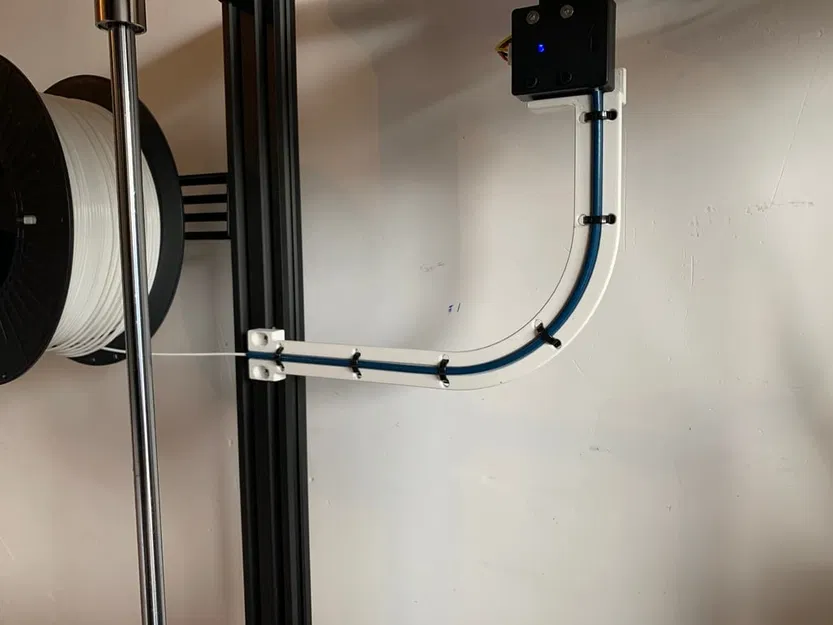

Bộ dẫn Filament Ender 5 Plus V2

Tôi lấy ý tưởng này bằng cách cải tiến thiết kế của nhà sáng tạo "TwinA"(https://www.thingiverse.com/thing:4011057).

Tôi đã cố gắng giảm thiểu phần support và tăng cường độ cứng của các chi tiết gắn kết. Thiết kế này cũng giúp giảm thiểu độ rơ giữa ống PTFE và bộ chuyển đổi filament.

Nhìn chung, thiết kế này cứng cáp hơn nhiều, điều này cũng làm cho thời gian in lâu hơn một chút.

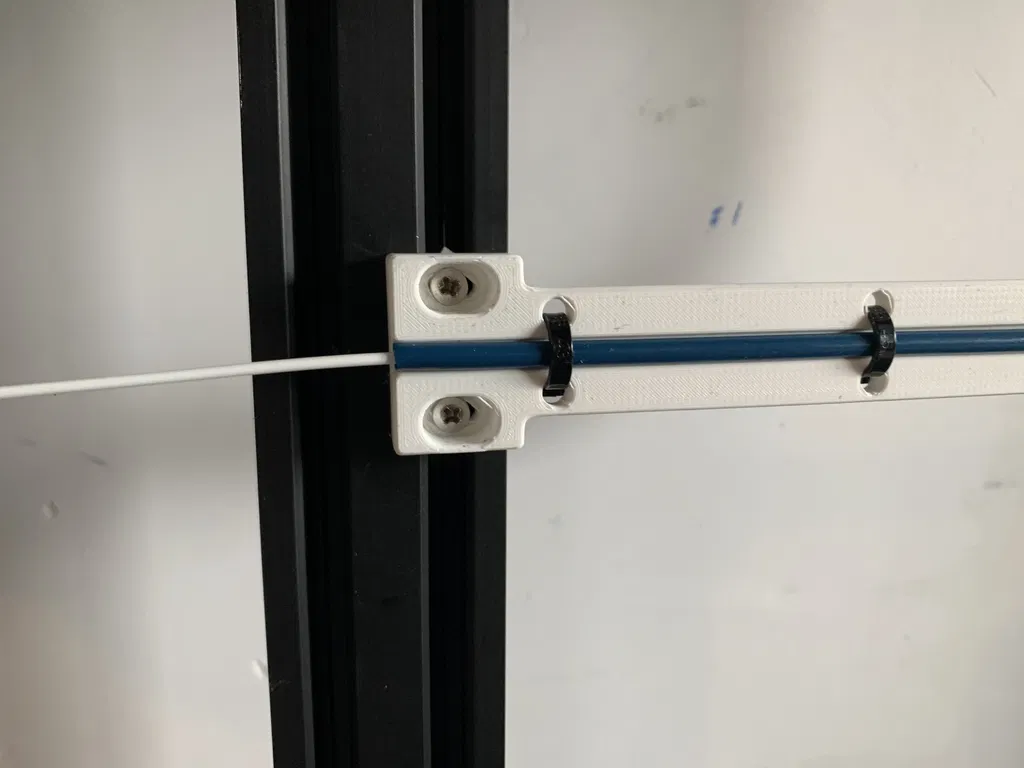

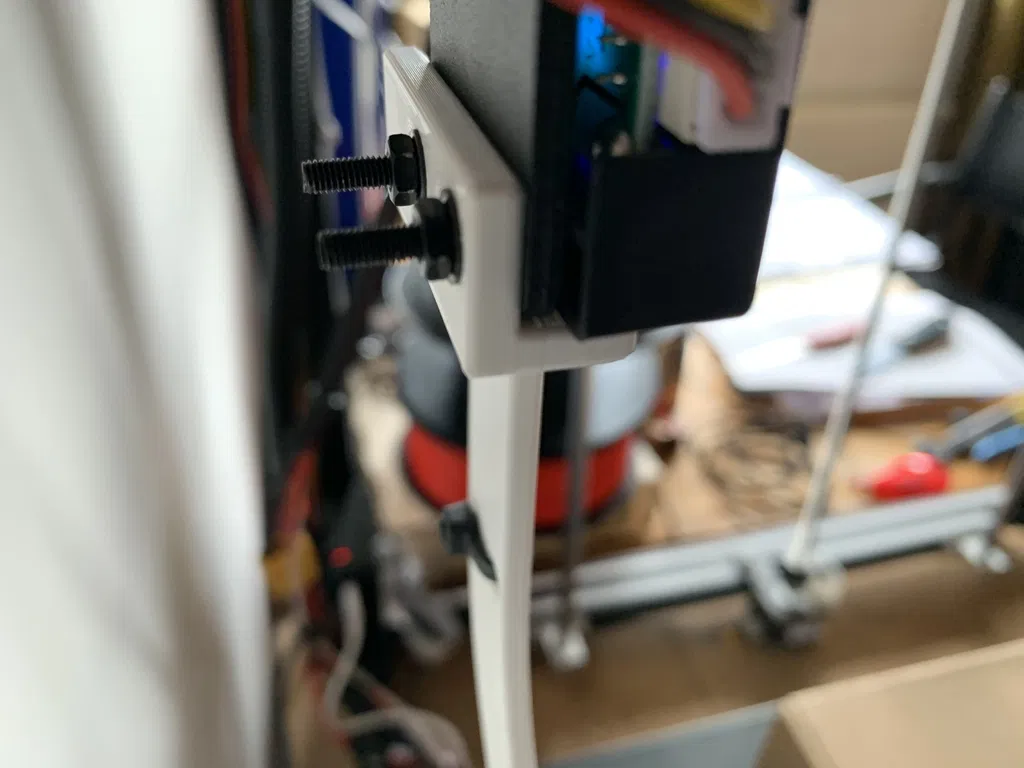

Các ốc nguyên bản trên bộ cảm biến filament được thay thế bằng ốc dài hơn (M3x30) để giữ phần dẫn filament ở mặt trên. Ở mặt dưới, bộ dẫn được gắn bằng 2 ốc (M3x7) và 2 T-nut M3 hoặc bạn có thể dùng 2 đai ốc phẳng M3 thông thường và in phần T-nut được liên kết ở danh sách vật liệu bên dưới.

Danh sách vật liệu:

Mặt bên bộ chuyển đổi filament:

2x ốc M3 x 30 (ốc đầu lục giác)

2x đai ốc M3

2x vòng đệm M3

Mặt bên thanh nhôm:

2x ốc M3 x 7

2x T-nut M3 HOẶC (2x đai ốc phẳng M3 VÀ bộ phận in sẵn https://www.thingiverse.com/thing:3050607)

Ống PTFE: dài 262 mm

Thời gian in: 4 tiếng

Độ dày lớp độn: 30%

Tốc độ in: 55 mm/s

Cài đặt In

Thương hiệu máy in:

Creality

Máy in:

Ender 5

Rafts:

Không quan trọng

Supports:

Có

Độ phân giải:

200

Infill:

60

Filament: Primavalue PLA Trắng

Ghi chú:

In ở mặt có ống PTFE để in nhanh nhất và ít support nhất có thể.
