Bộ Đếm Vòng Quay

Mô tả

Cái này hữu ích nếu bạn cần theo dõi số vòng quay bạn đã thực hiện trên một trục hoặc muốn nhớ cài đặt để nhanh chóng quay lại giá trị trước đó.

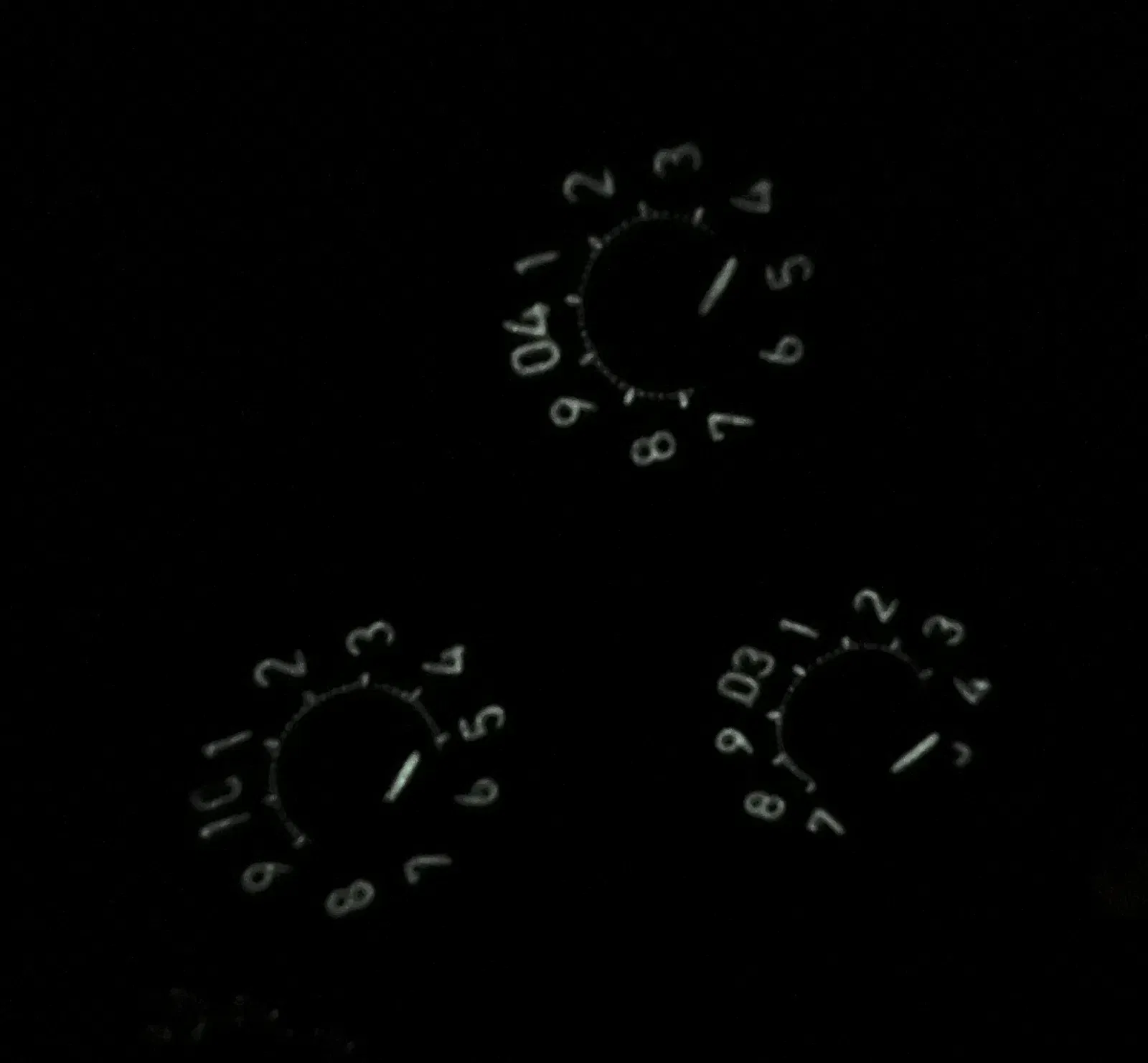

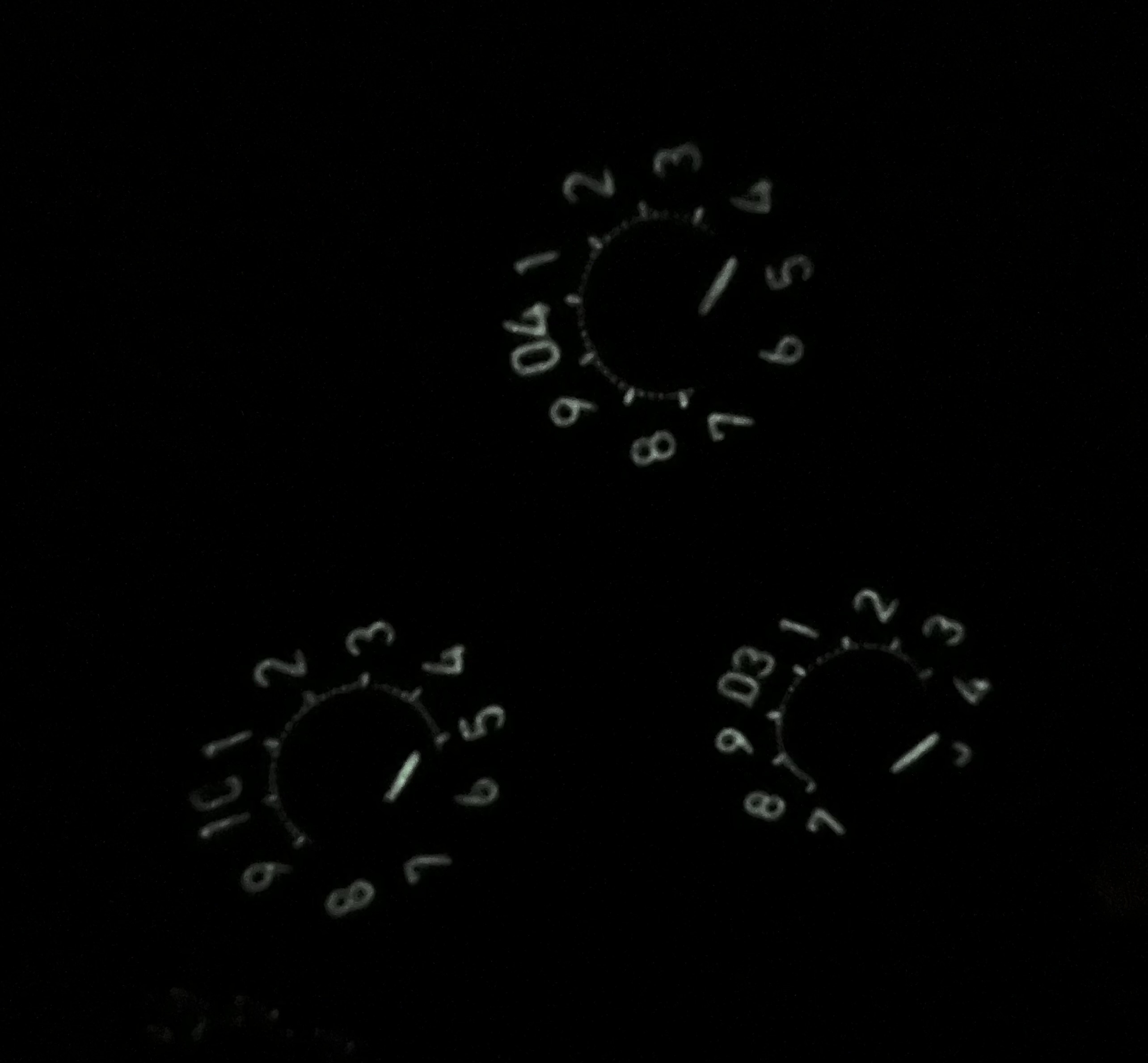

Núm vặn được kết nối trực tiếp với trục và theo tỷ lệ 1:1. Bộ đếm theo dõi số vòng quay và vị trí của núm.

Cơ chế này nhỏ gọn, nhưng các con số cao 4 mm, kích thước không có núm là 55x60x10, núm có đường kính 15x24 mm ở phần đế.

Tôi dùng nó để điều chỉnh tụ đa vòng, nhưng có thể dùng cho bất kỳ ứng dụng nào cần quay.

Đây là một ứng dụng dựa trên một mẫu tôi đã làm trước đó: Freecad geneva wheel - parametric.

Lắp ráp

1. Vui lòng tô màu các khe chữ bằng sơn trước khi in.
2. In một bản của mỗi file STL, không cần hỗ trợ.

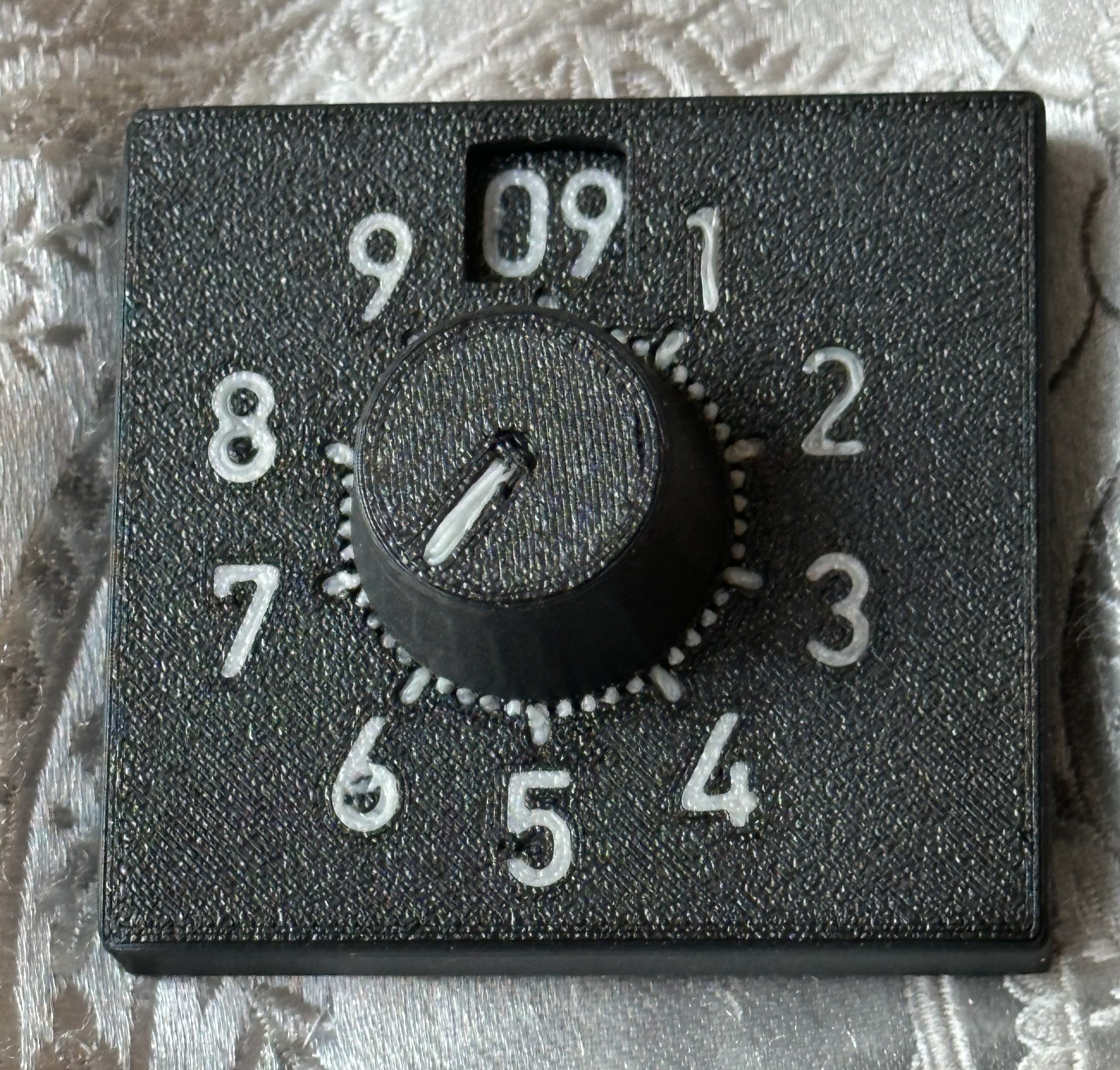

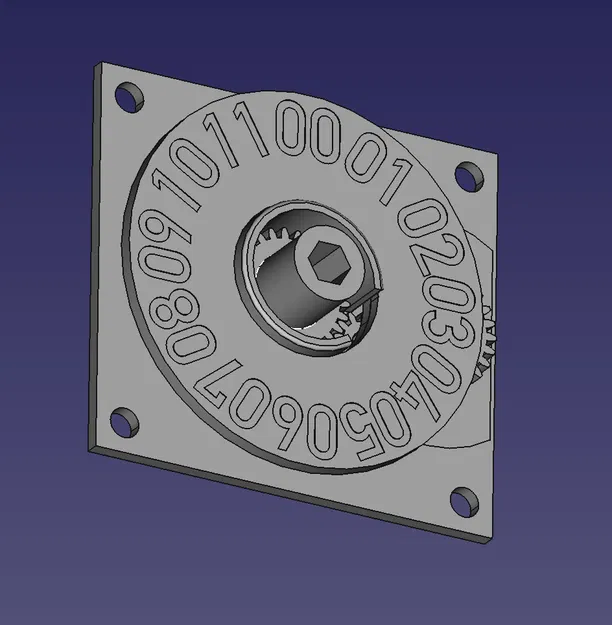

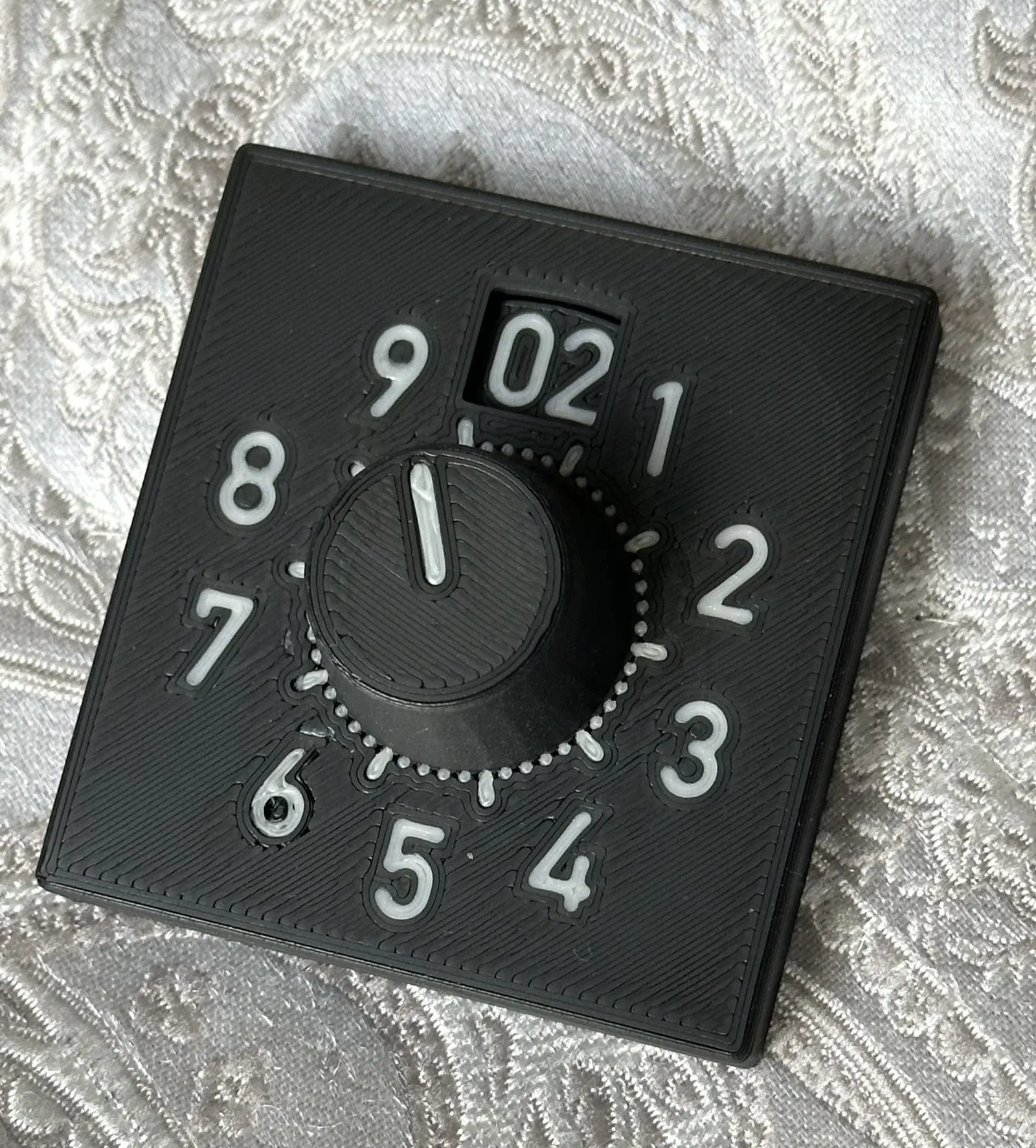

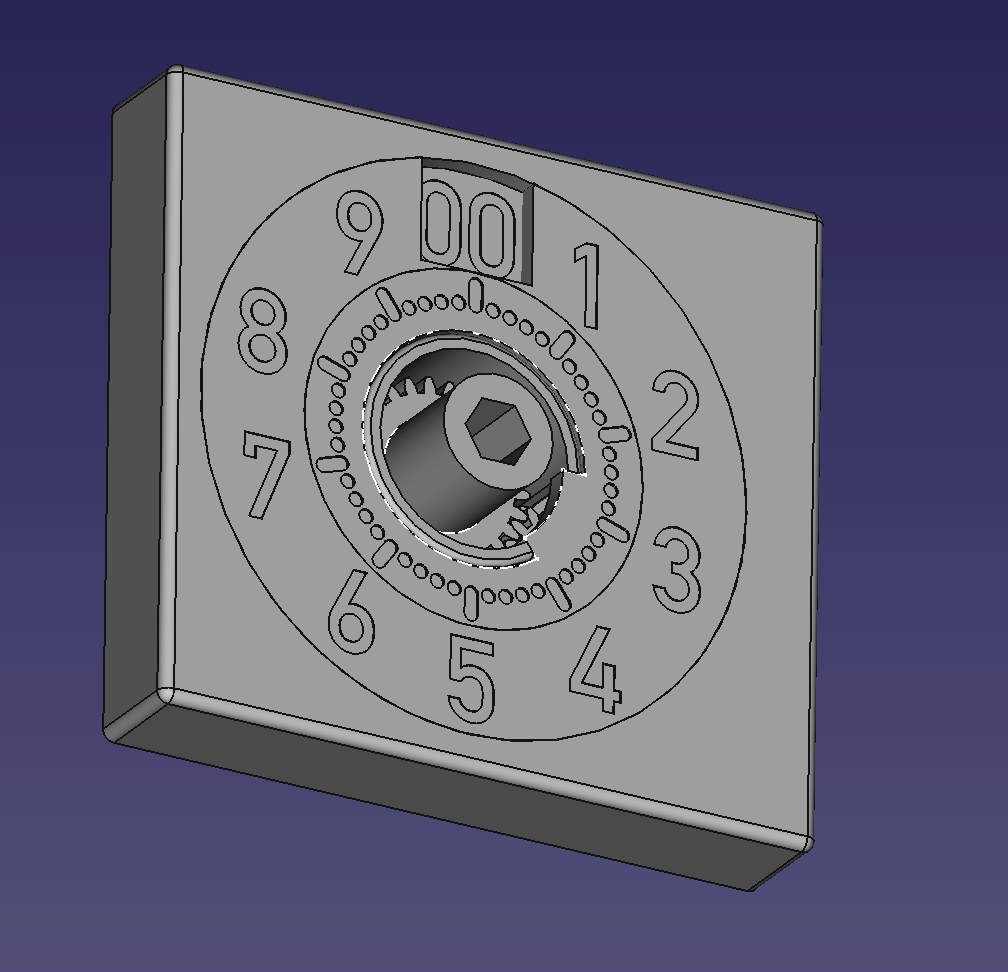

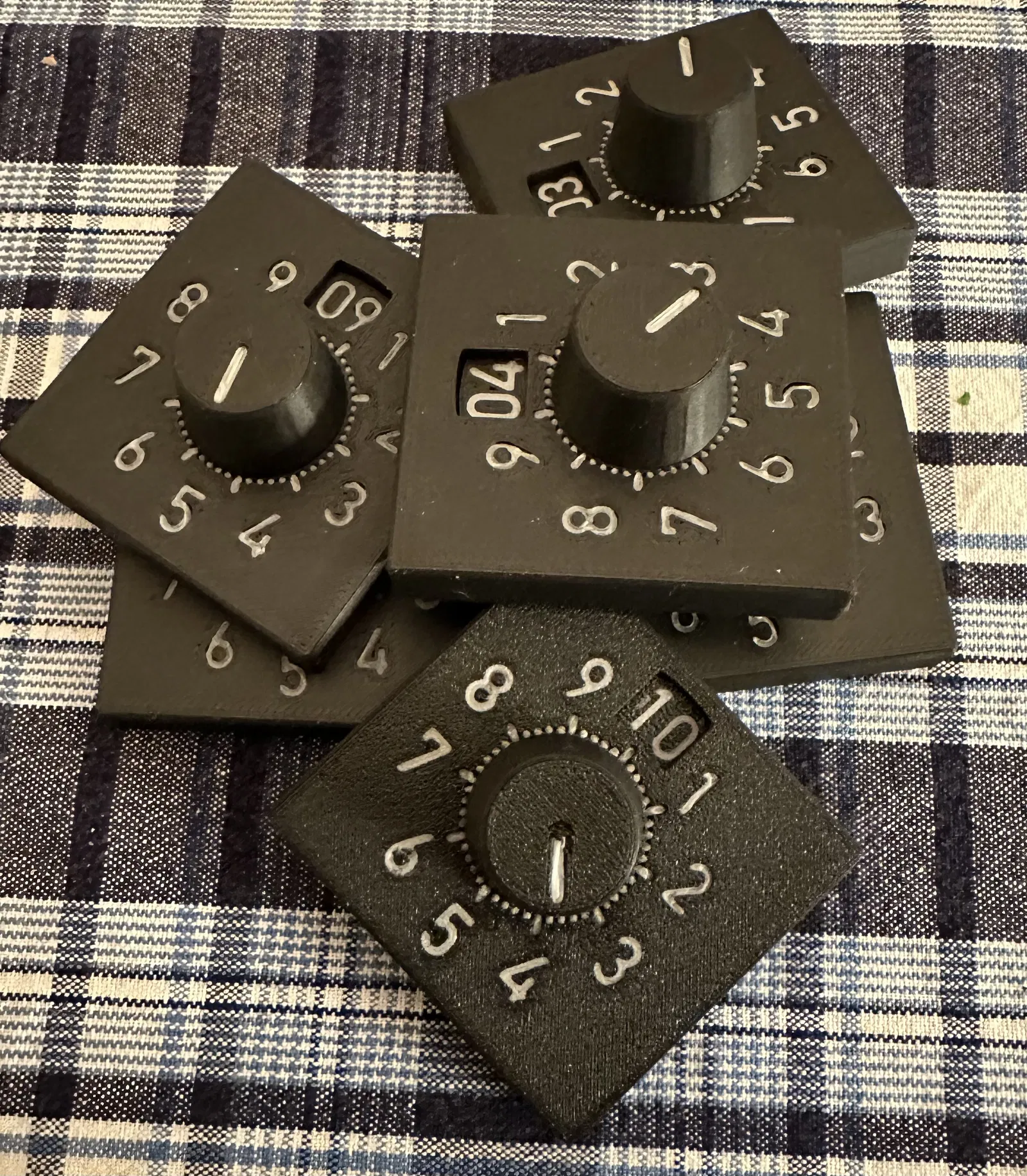

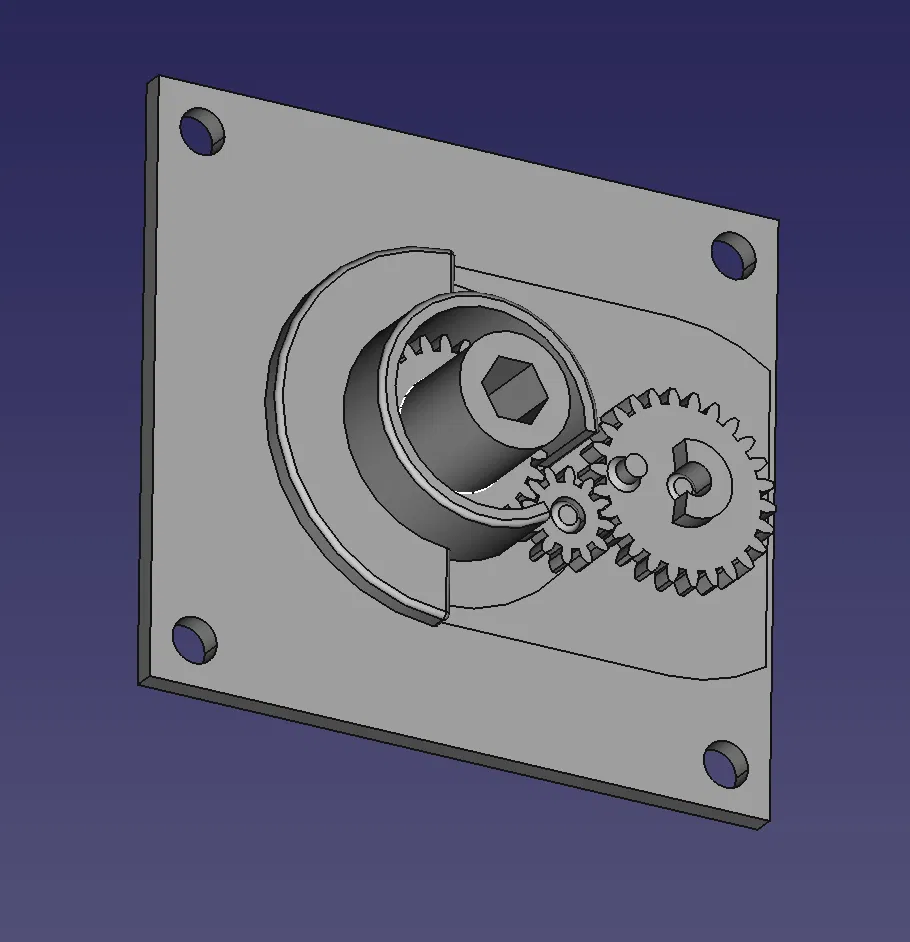

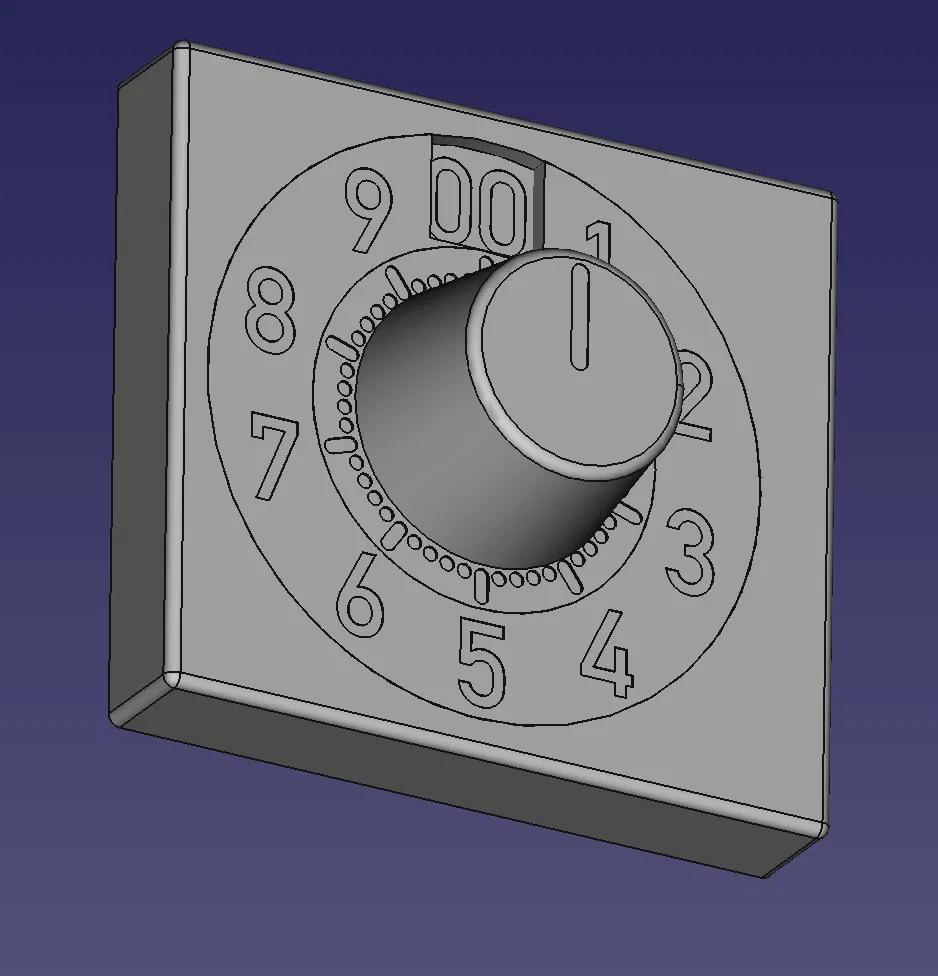

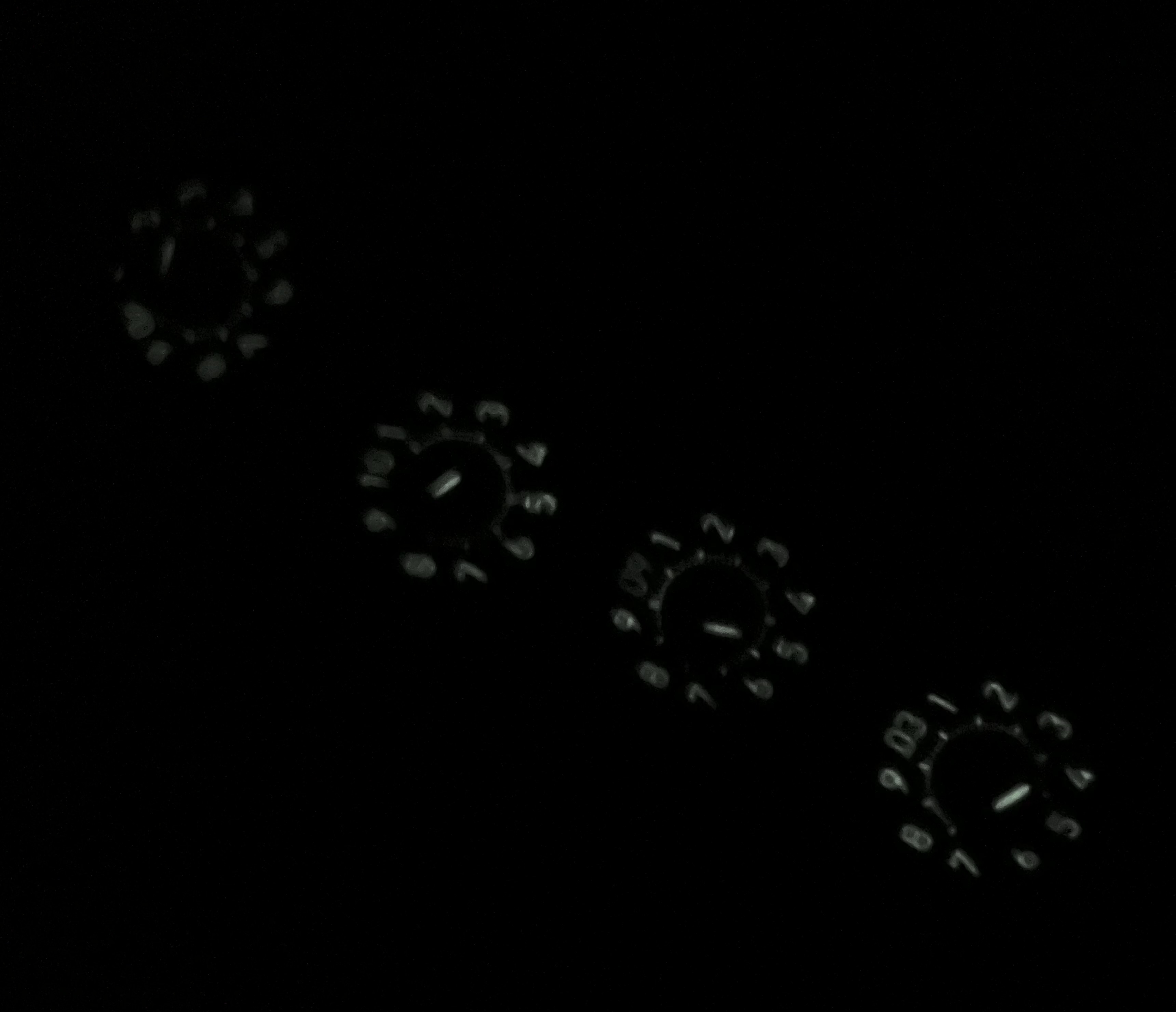

3. Lắp ráp như trong hình, đợi lắp Núm và Trục sau cùng.
   1. Vặn nhẹ để các bánh răng vào đúng vị trí.
4. Cuối cùng lắp Núm và Trục vào và ấn chặt, thế là đủ để giữ chúng lại với nhau.

Tùy thuộc vào ứng dụng của bạn, hãy gắn bằng các lỗ có sẵn, thêm các lỗ khác và có thể dùng keo để dán.

Lỗ trục hình lục giác có kích thước R3 mm.

Lịch sử

• 1.0 2024-01-06, Lần thử đầu tiên
• 1.1 2024-01-07, Đã sửa file 3MF bị sai genevadial
• 1.2 2024-01-07, Xoay núm xoay trên cùng 90 độ để nó xuất hiện ở giữa
• 1.3 2024-01-07, Làm cho chốt trung tâm trên Núm ngắn hơn và chắc chắn hơn
