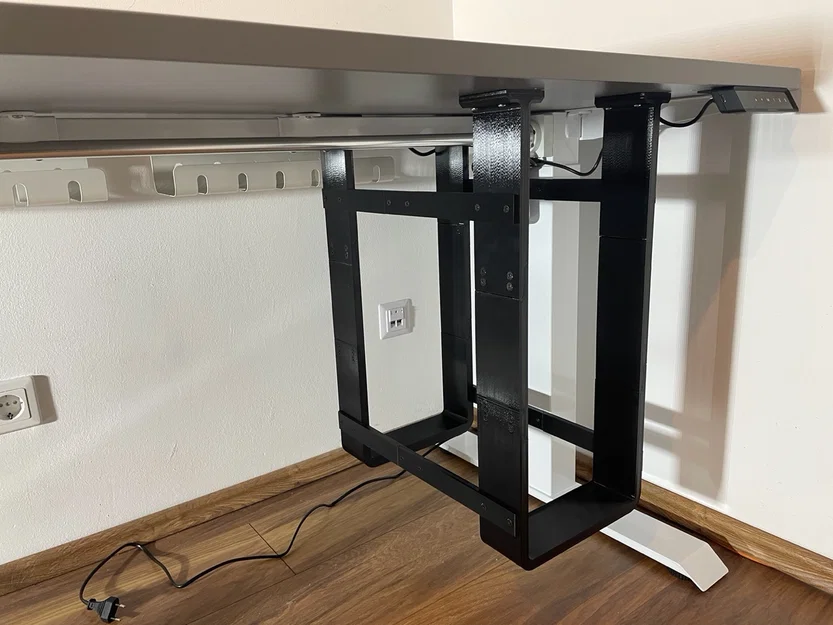

Giá Đỡ PC Dưới Bàn / Under Desk Computer Holder

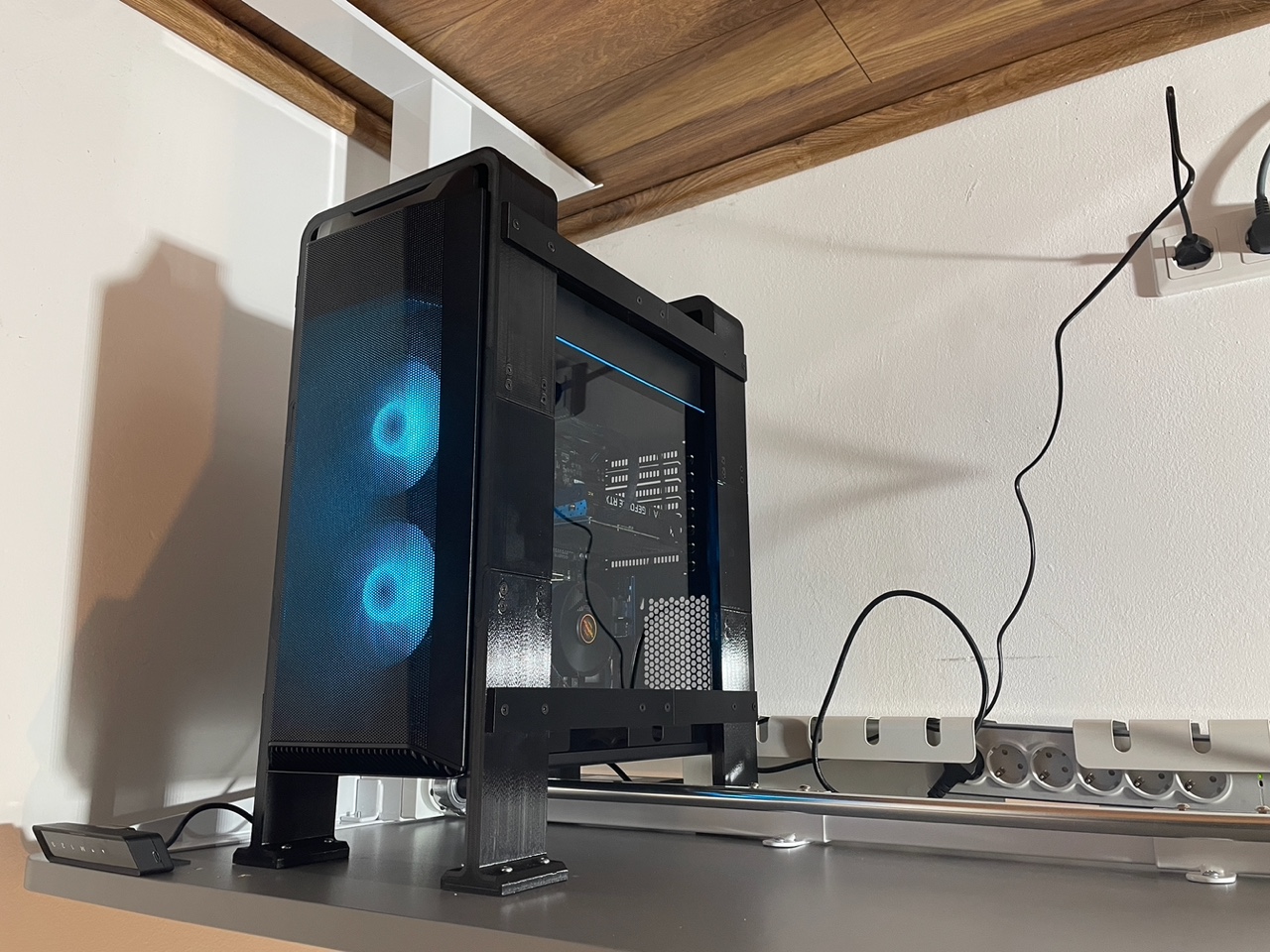

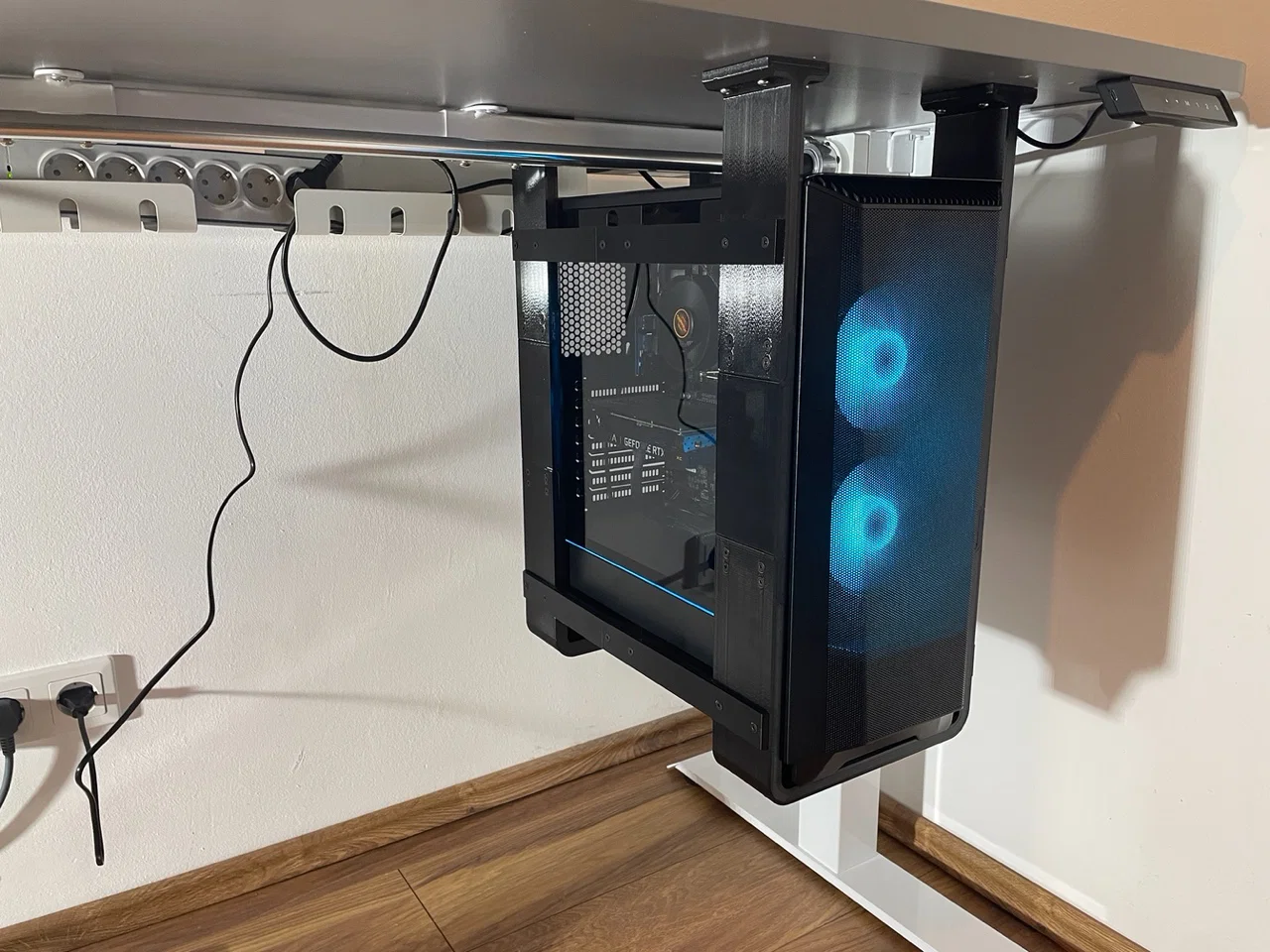

Tui có làm cái "Giá đỡ PC dưới bàn" cho cái bàn mới có thể nâng hạ bằng điện, tại tui tìm hoài mà không có cái nào vừa ý hết á. Case PC của tui có kích thước là: 20.5 x 46.5 x 41 cm - Ngang x Cao x Sâu (chừa cái phần lồi ở dưới đằng trước case ra nha)

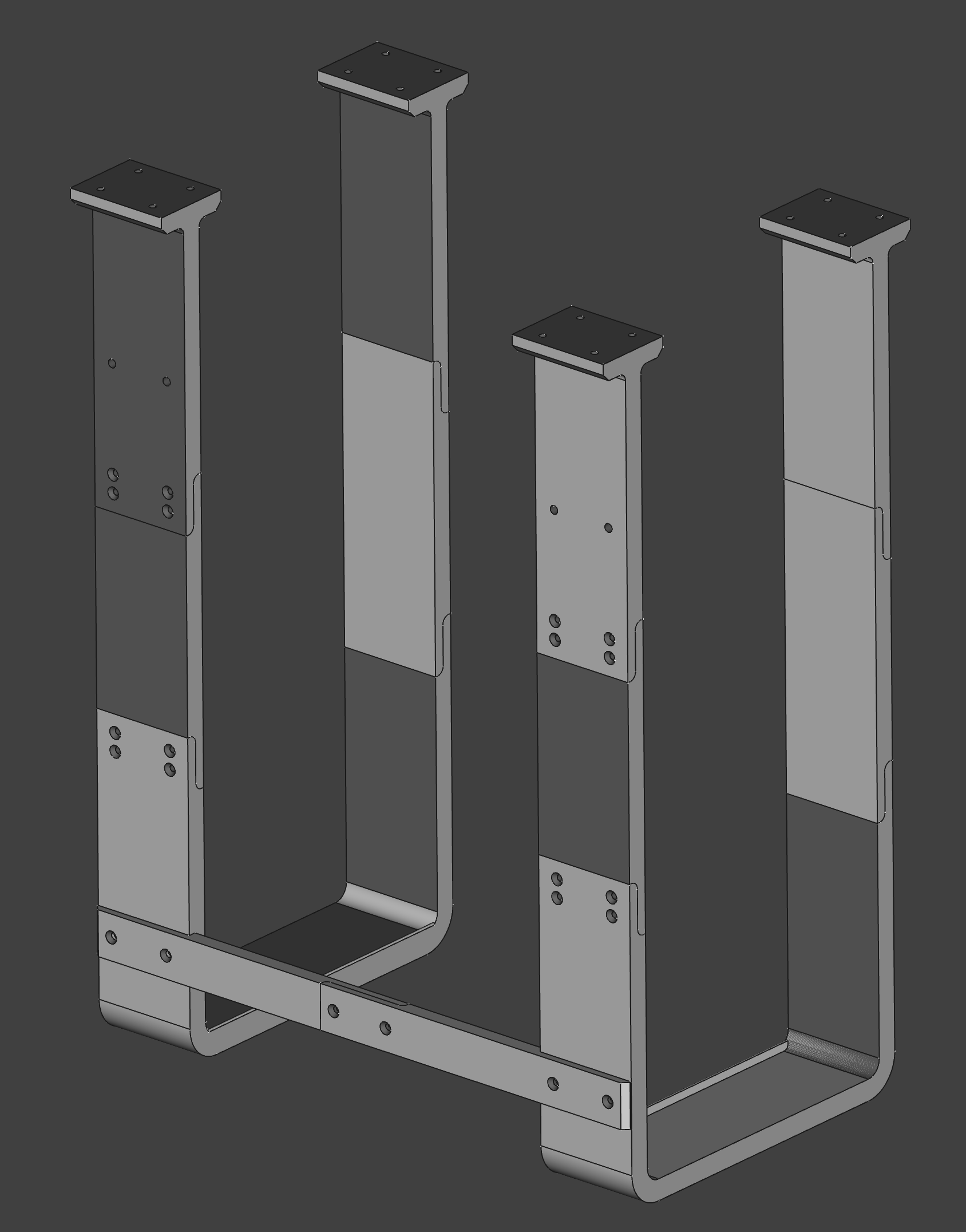

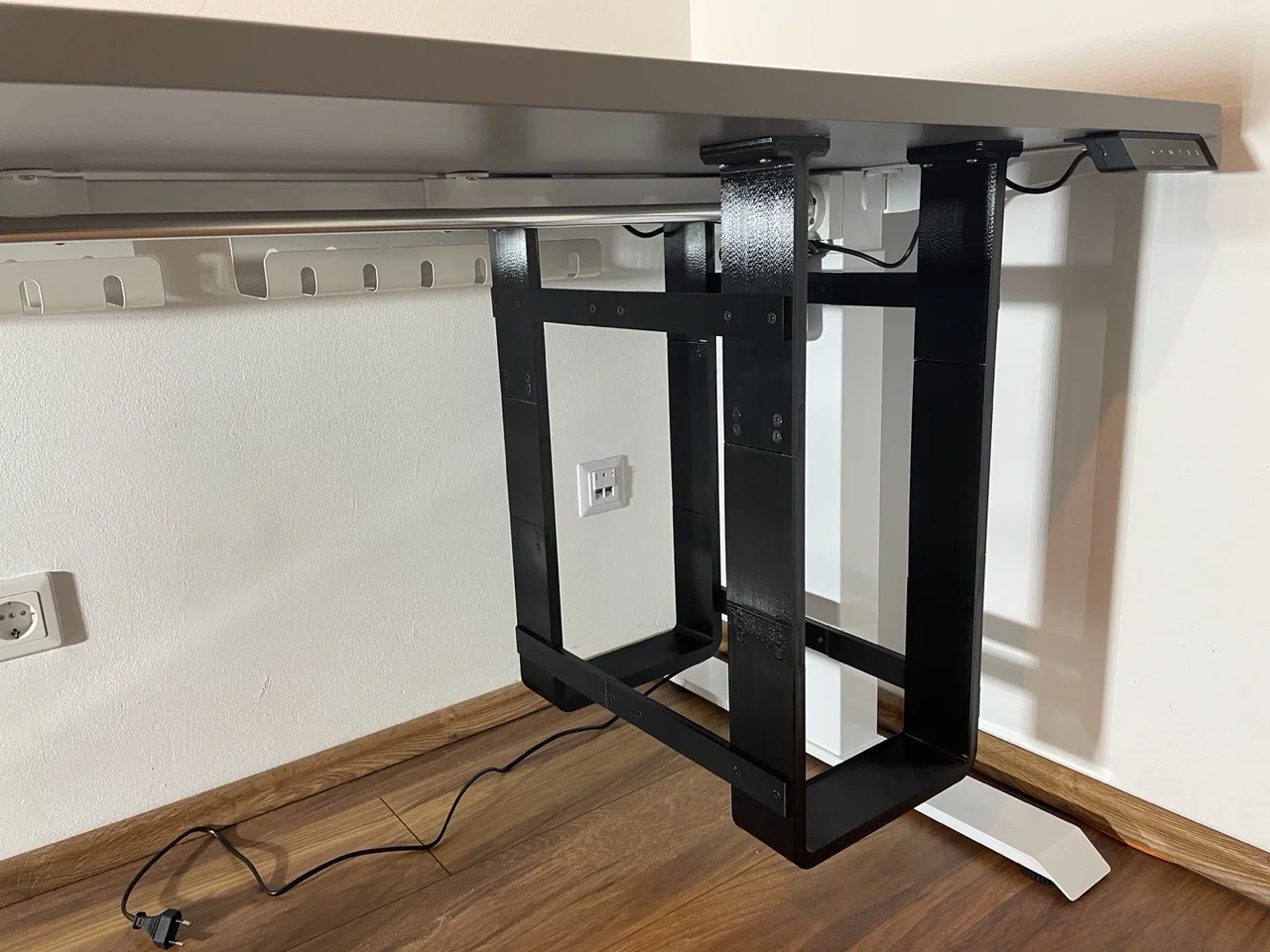

Cái giá đỡ PC này có không gian bên trong cho PC là: 21.0 x 52.3 x 41.0 cm - Ngang x Cao x Sâu Đã trừ hao 12mm để gắn vô mặt bàn ở phía trên rồi đó nha.

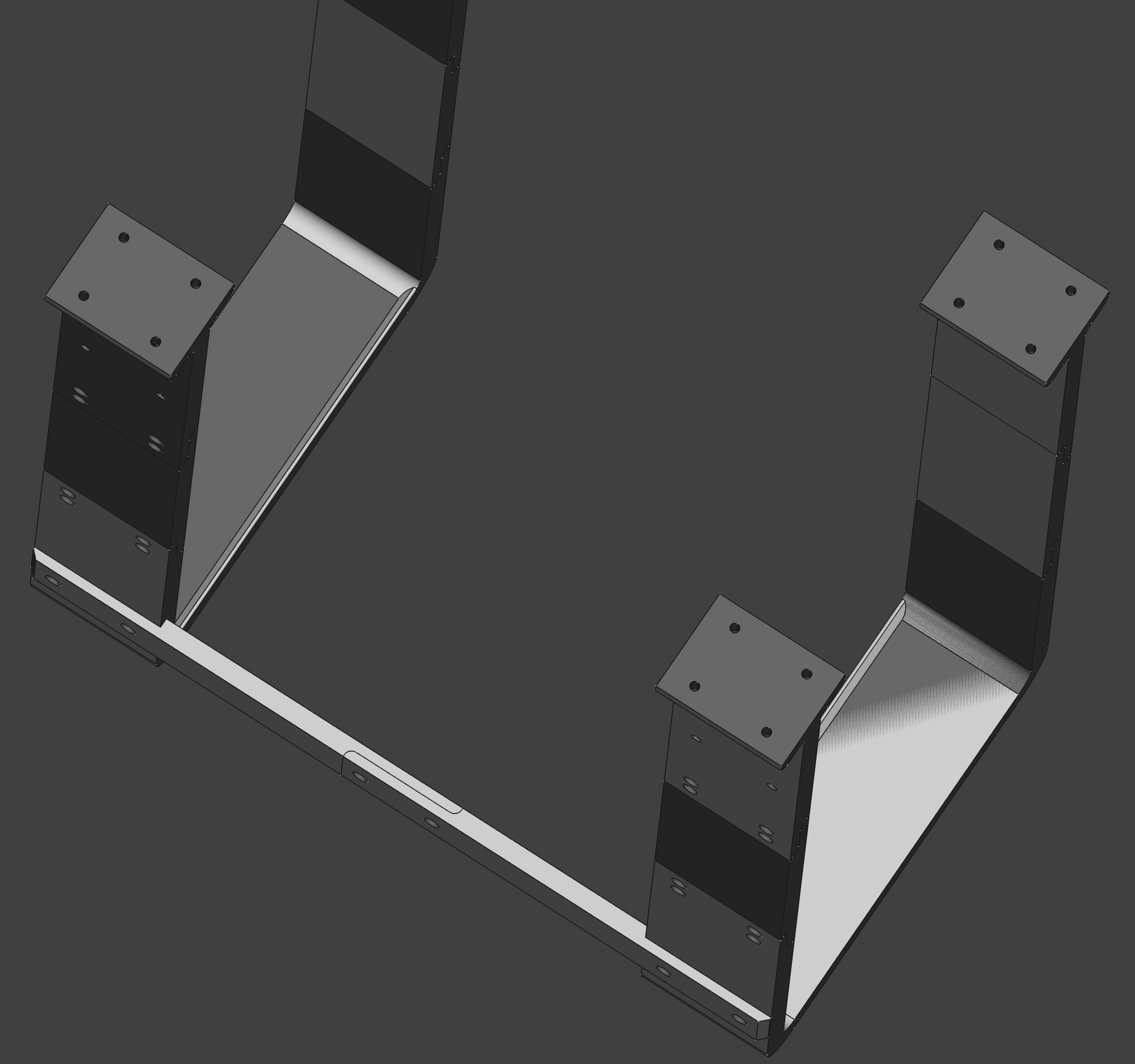

Trong trường hợp của tui, phần cơ cấu nâng hạ của bàn ở mặt dưới tấm ván cần khoảng 5cm, nên tui chừa tới 7cm lận. Hai thanh đỡ chính của cái giá đỡ này, mỗi thanh sâu 7cm và vách dày 14mm. Mấy thanh ngang thì cao 3cm và dày 10mm.

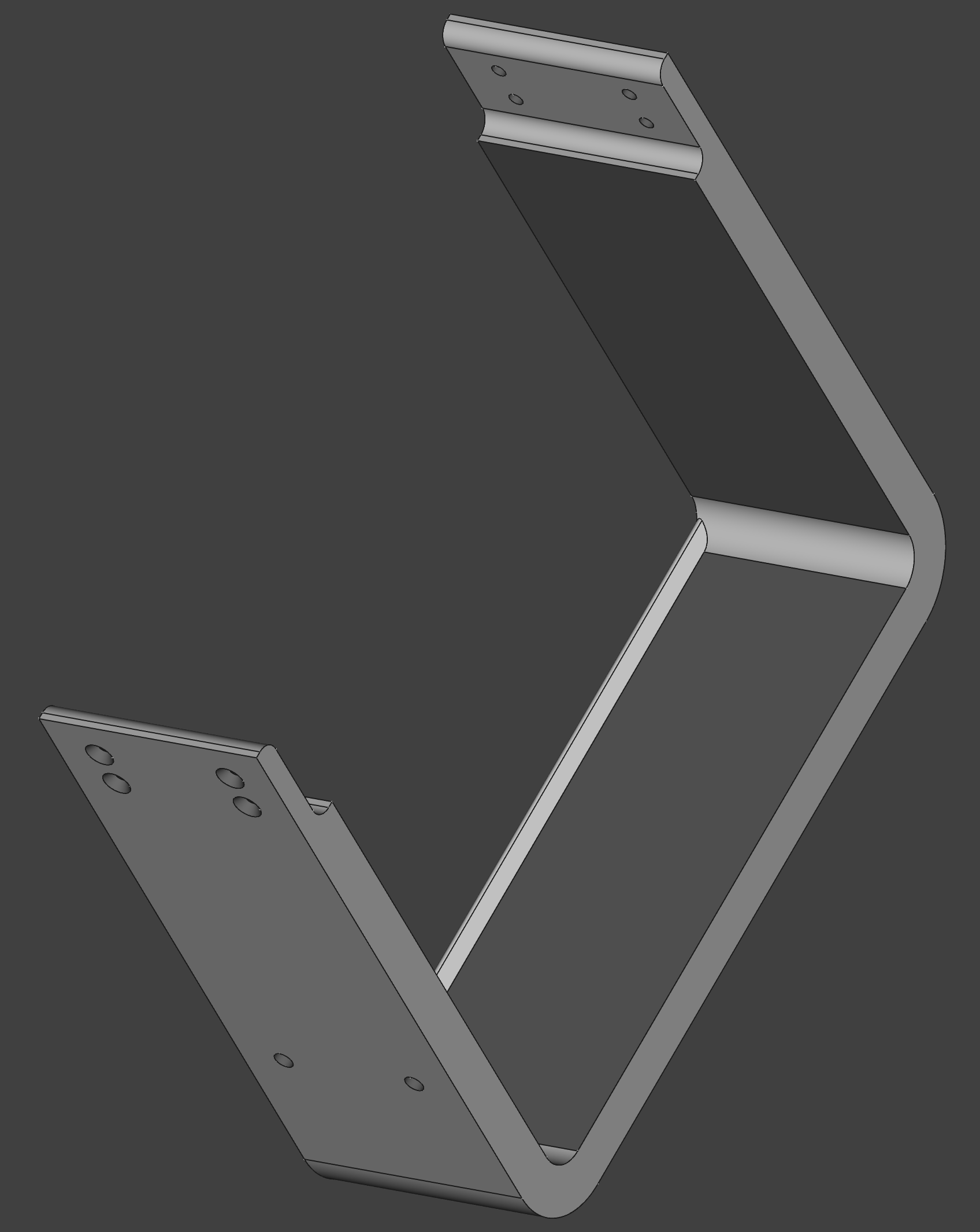

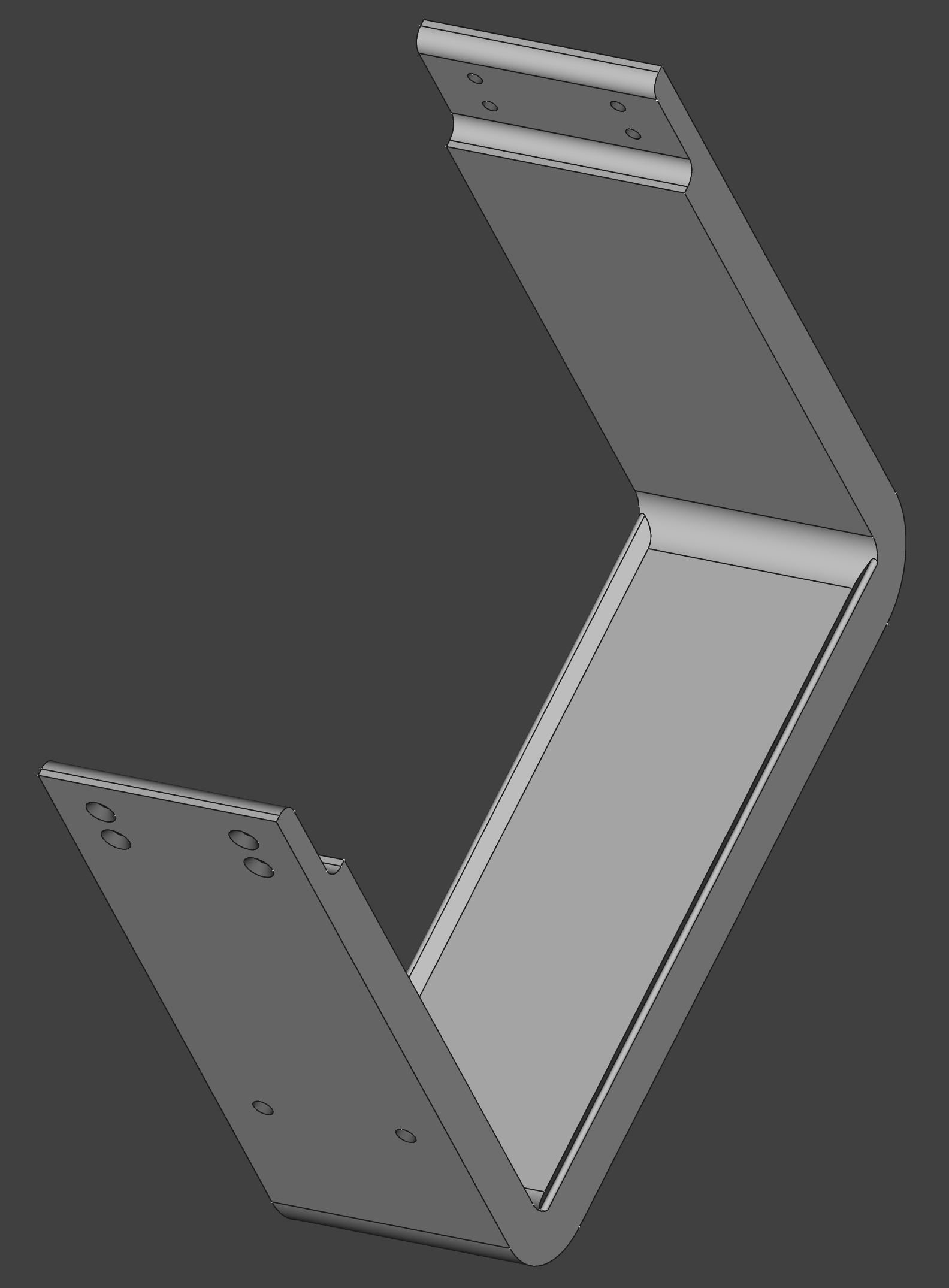

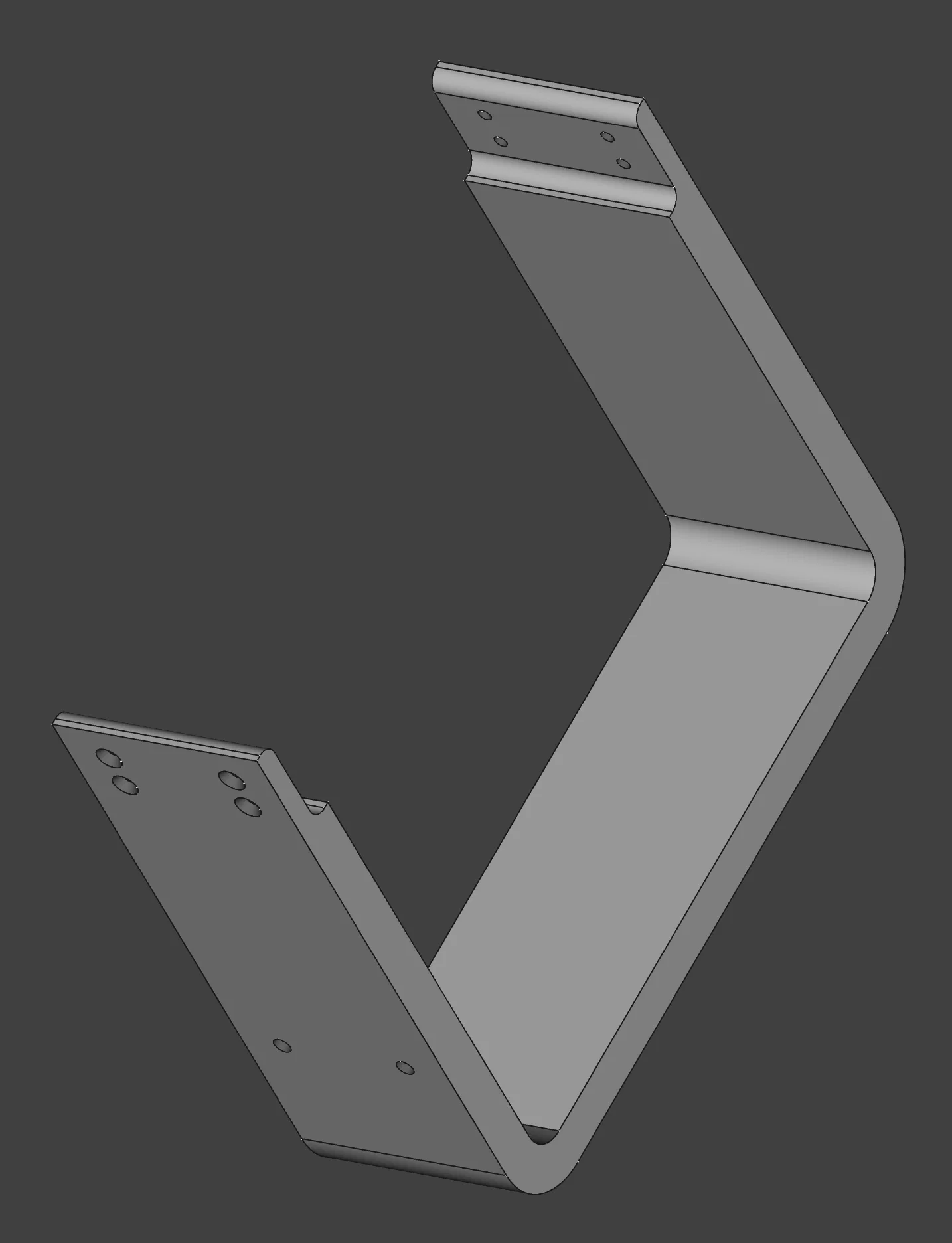

Để PC không bị trượt, tui có làm thêm một cái thanh ngang nhỏ cao 5mm nghiêng nghiêng ở mặt trong của hai thanh đỡ chính. Ngoài ra tui cũng có thiết kế và tải lên thêm phiên bản có 2 thanh ngang (trước & sau) và cả phiên bản không có thanh ngang luôn nha...

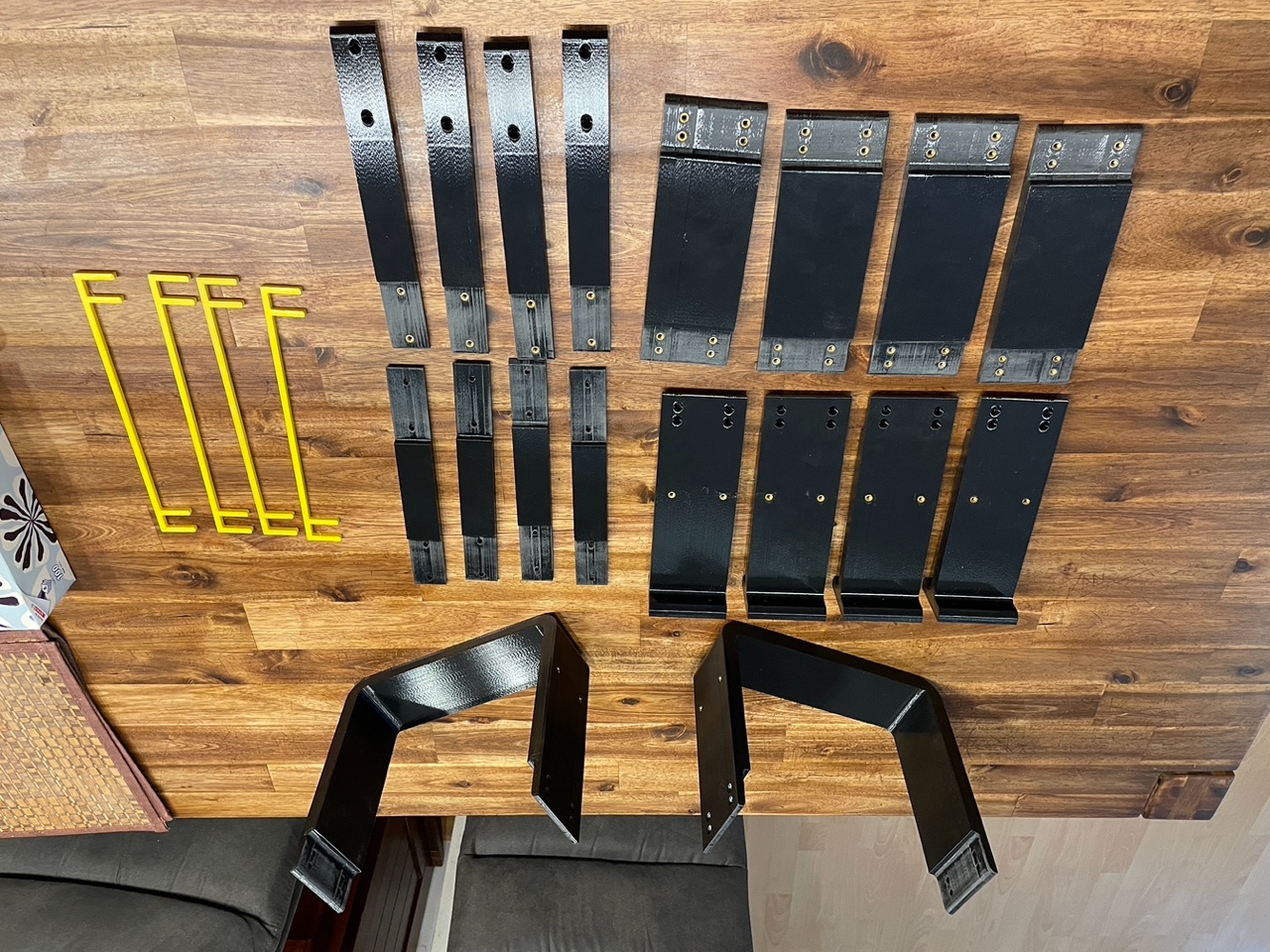

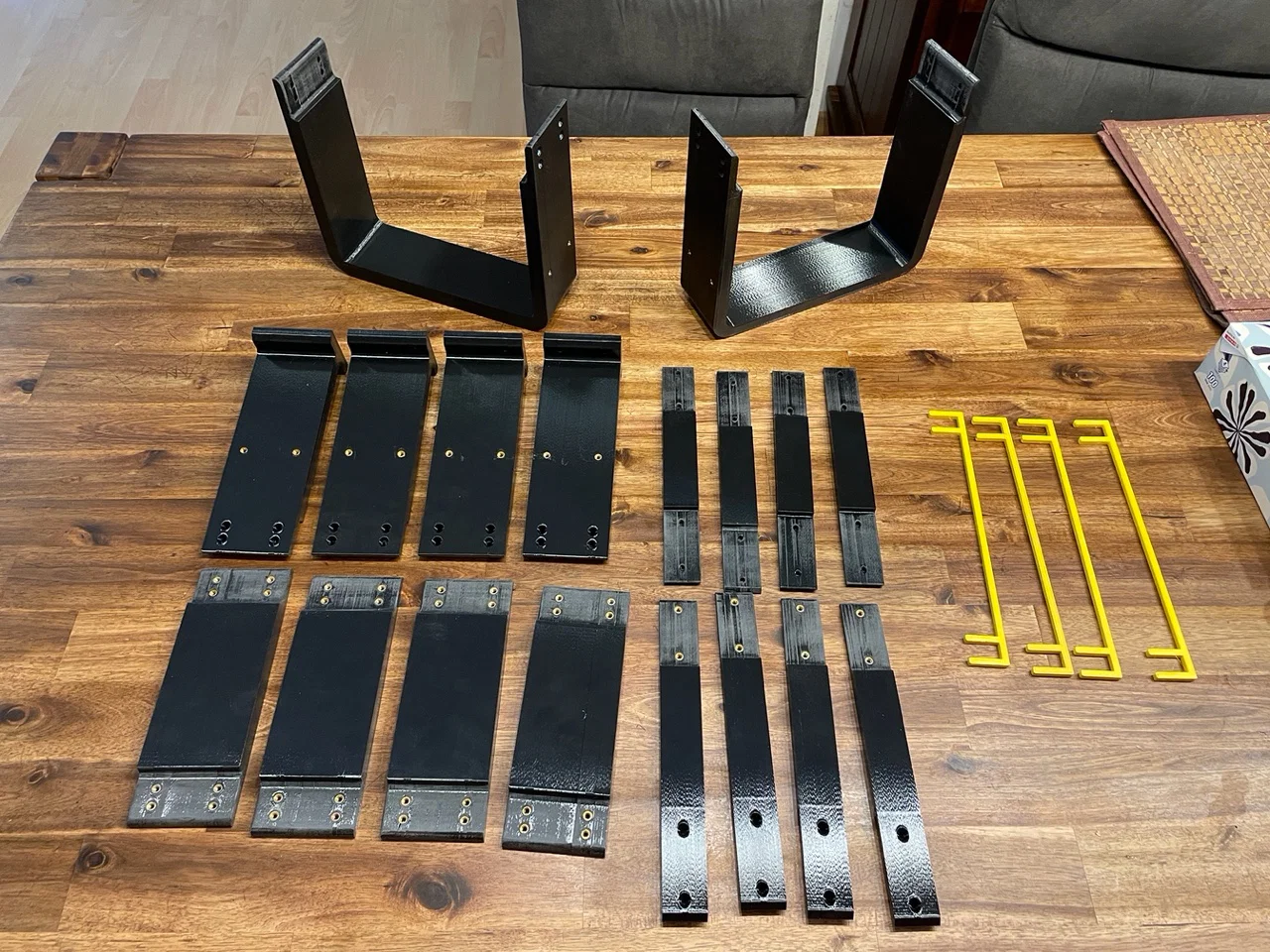

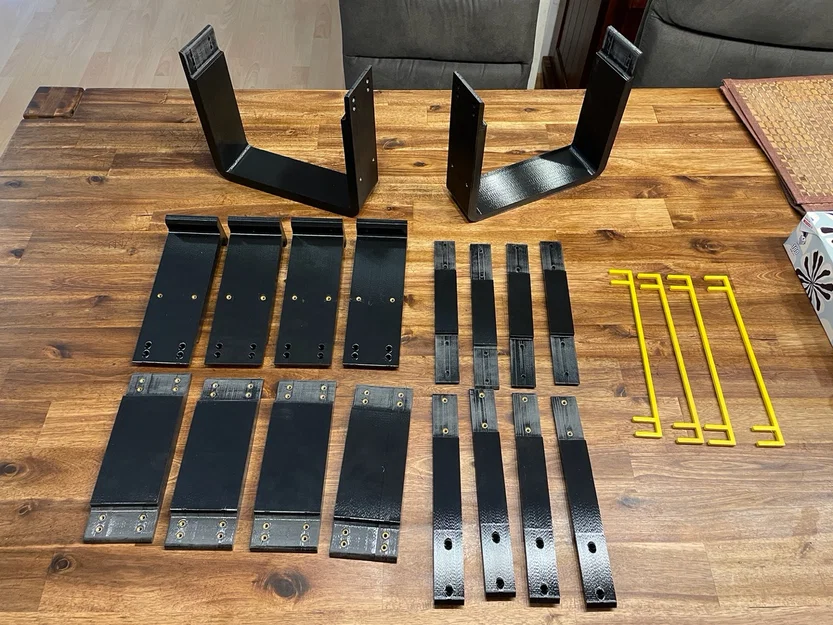

Mấy cái bộ phận này đều được thiết kế đối xứng hết, tức là cái nào cũng giống cái nào hết trơn.

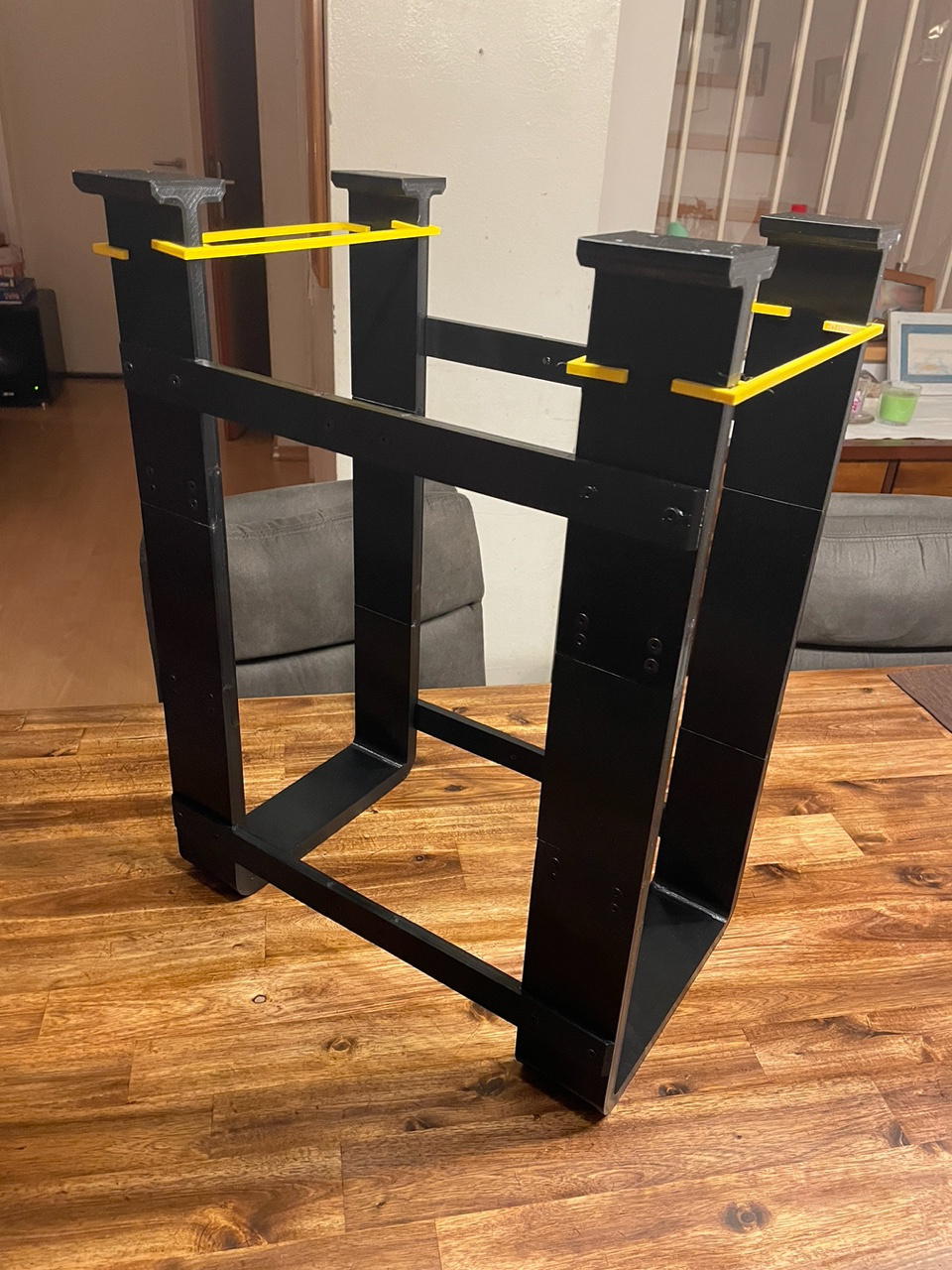

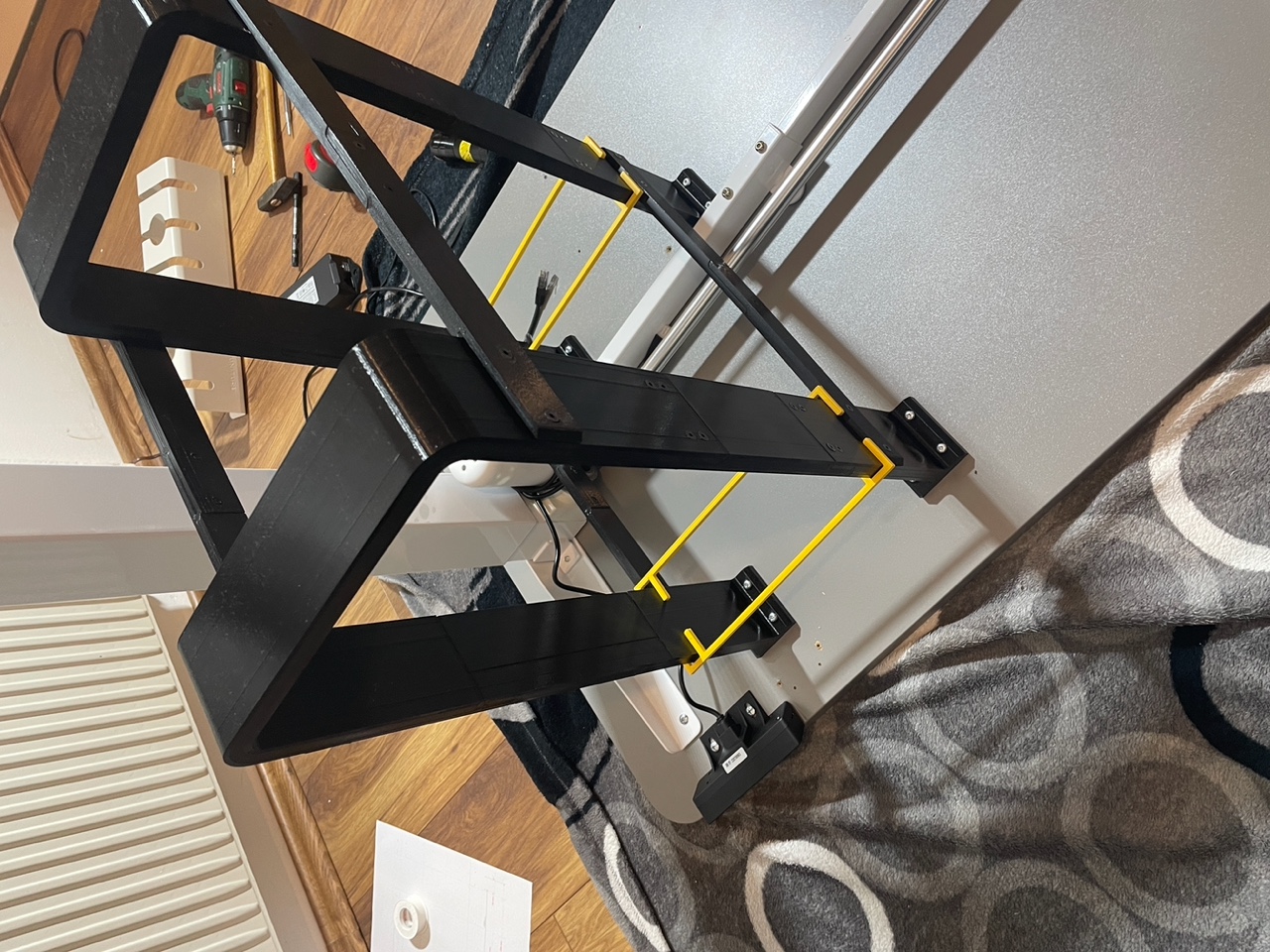

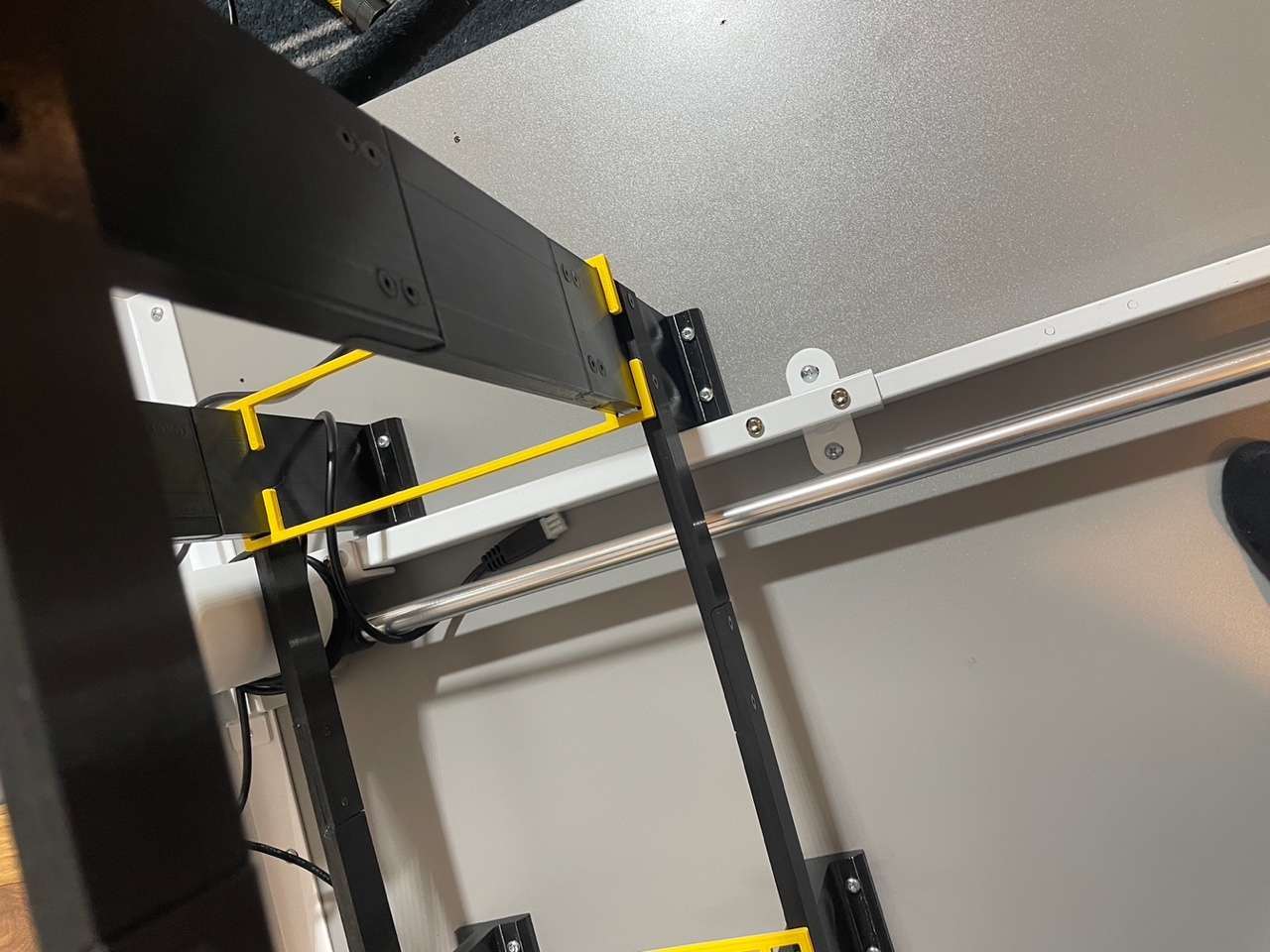

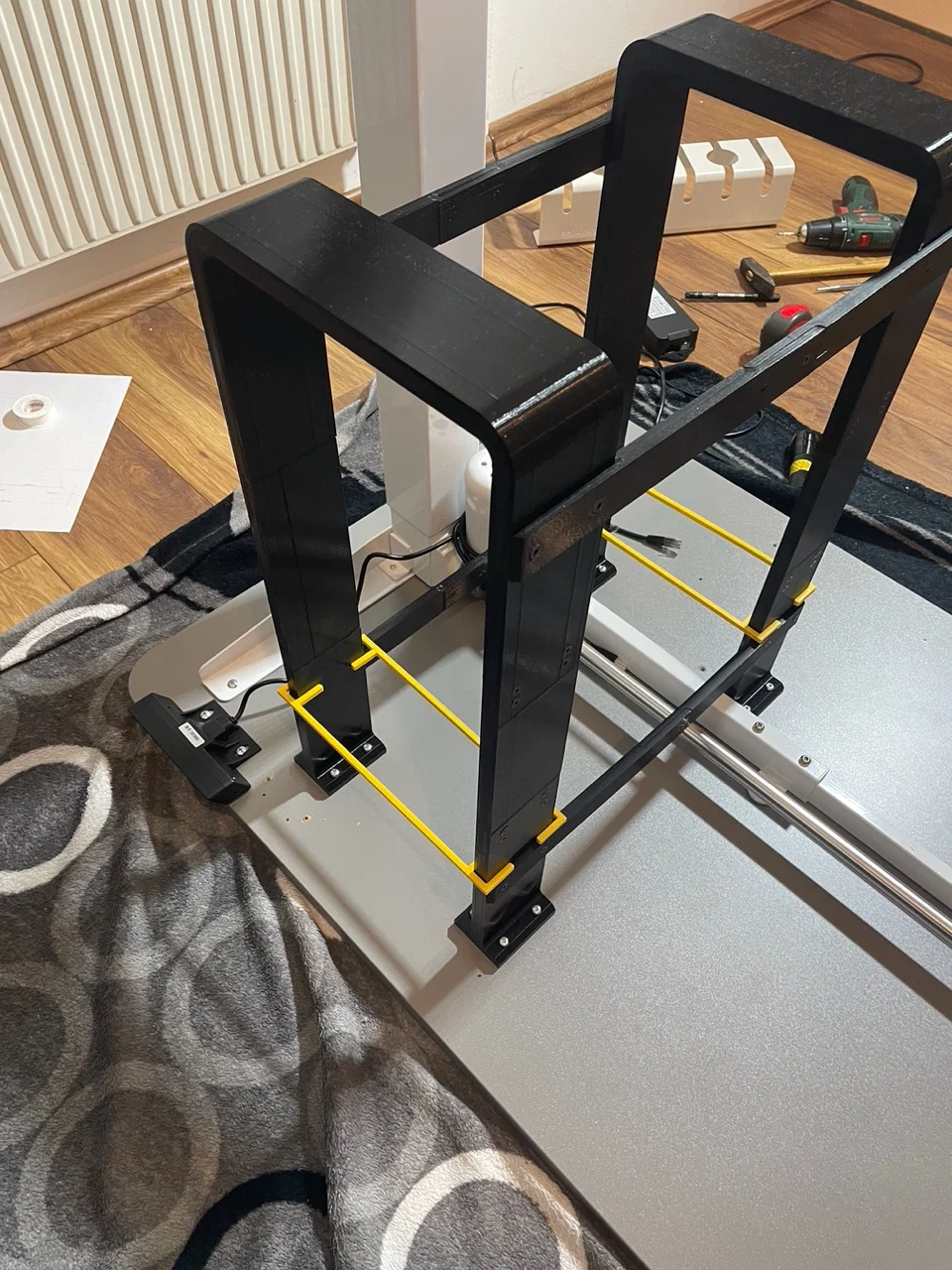

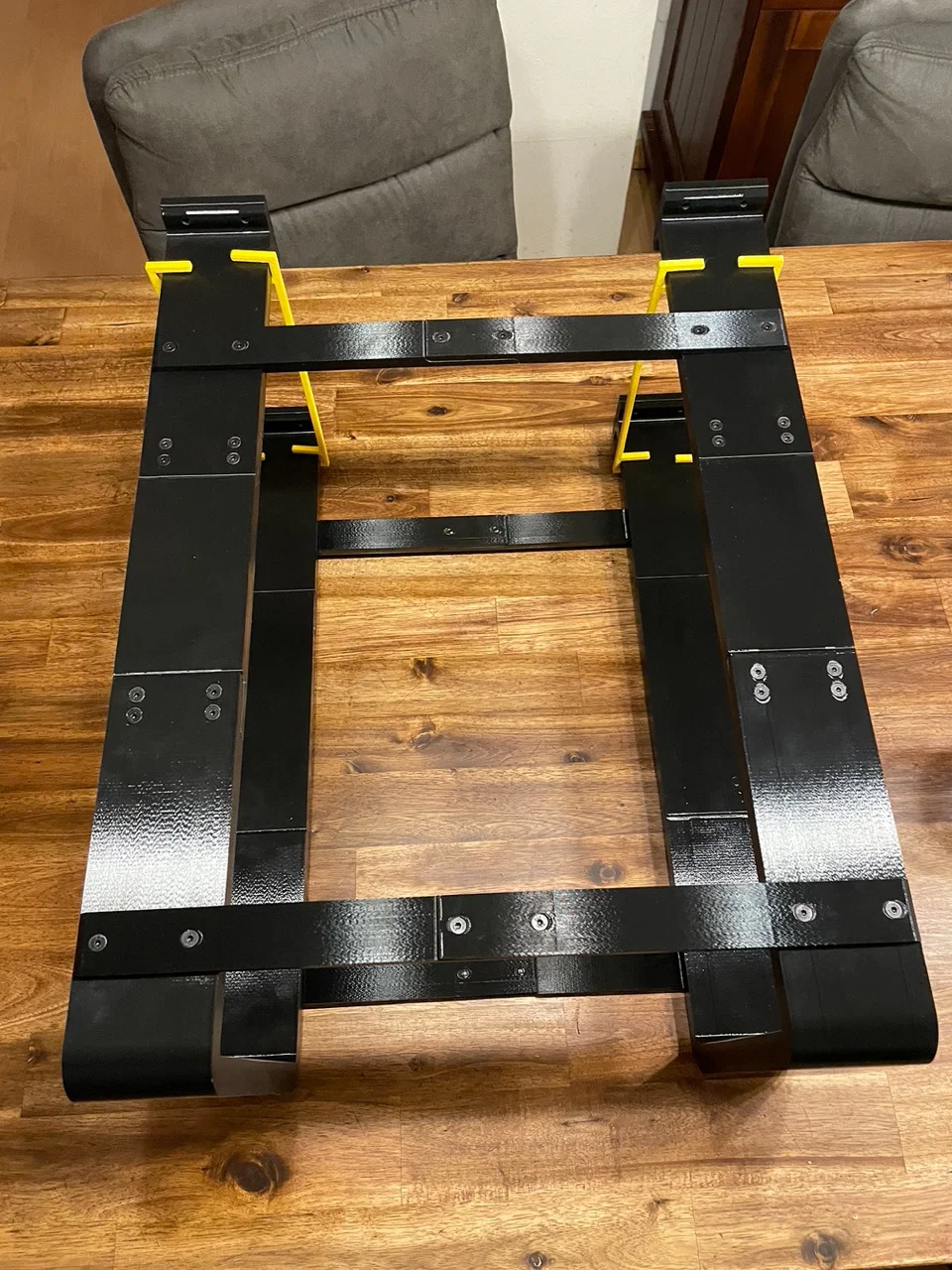

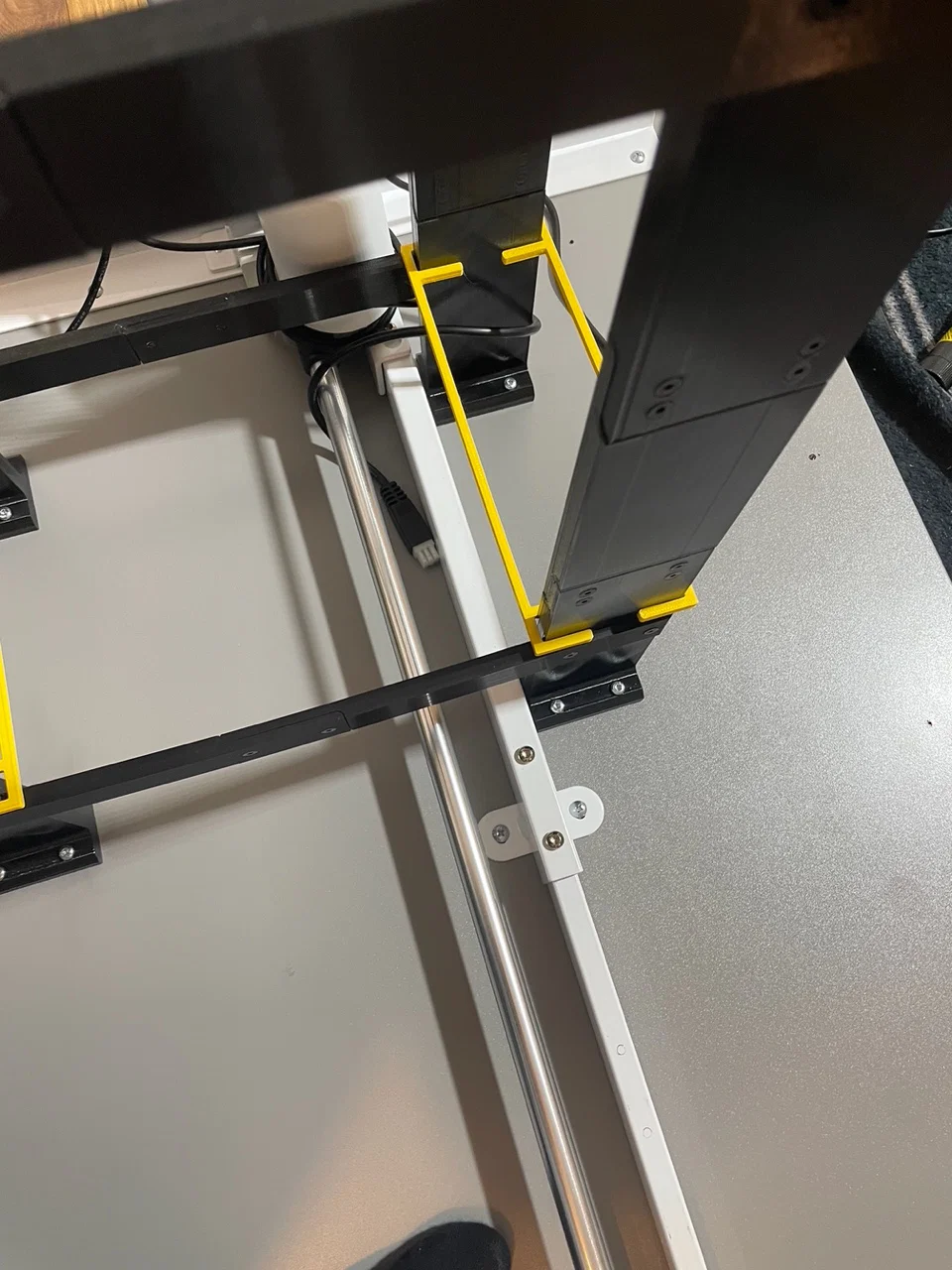

Để dễ lắp ráp hơn và khỏi bị cong vênh, tui cũng có làm thêm cái bộ phận hỗ trợ lắp ráp nữa. Mấy cái màu vàng vàng trên hình của tui đó là mấy cái đó đó.

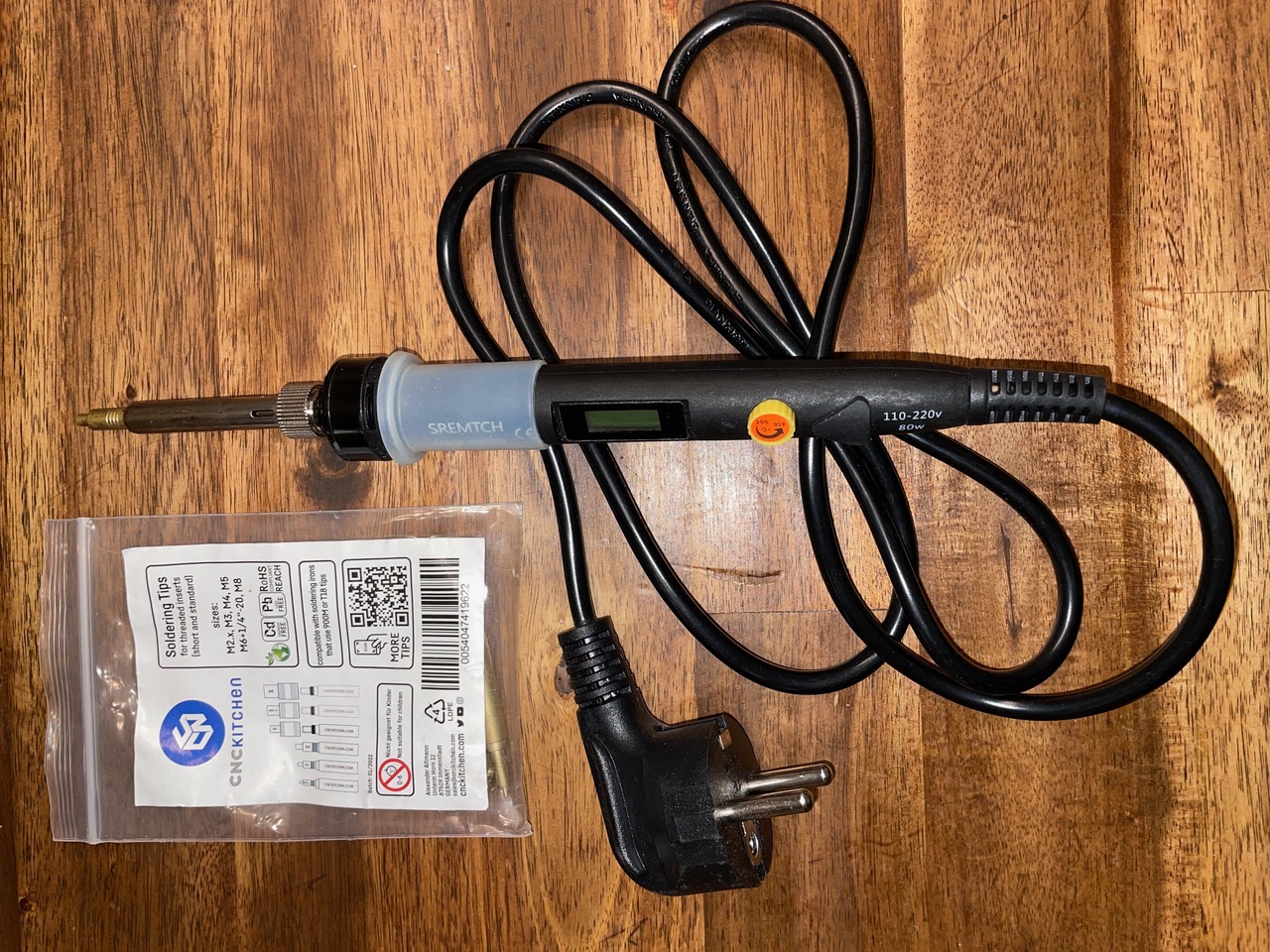

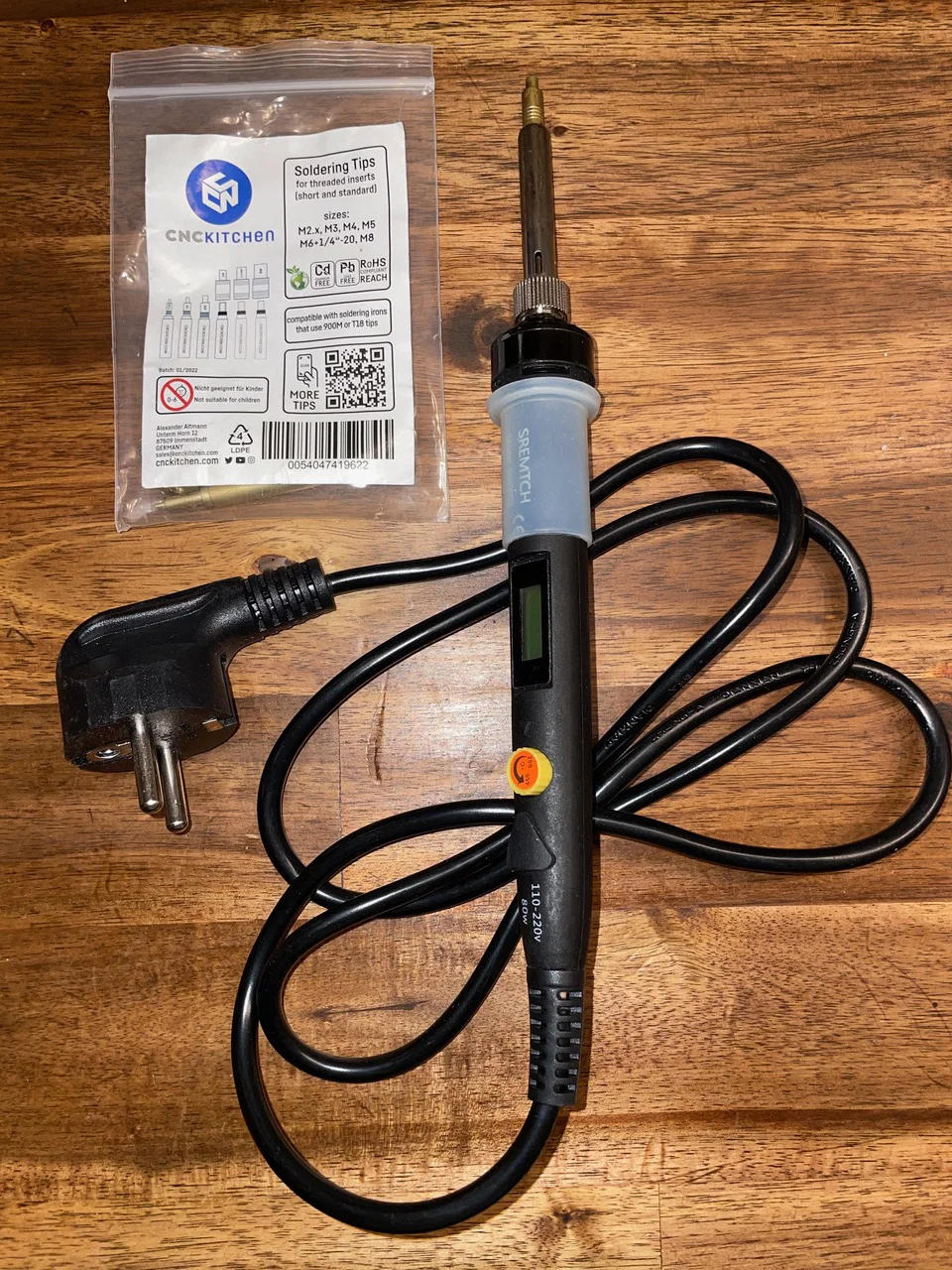

Phần kết nối mấy cái bộ phận lại với nhau, tui dùng mấy cái ống ren đồng M4 và ốc chìm đầu M4. Mấy cái ống ren này được gắn vô mấy cái lỗ 5.6mm có sẵn, bằng cách dùng máy hàn nhiệt 250 độ C và cái đầu hàn ống ren M4 chuyên dụng, gắn từ từ, chậm rãi, có cảm giác nha. Nghĩa là mấy cái lỗ nào không có khoét vát mặt thì đều gắn ống ren hết - trừ mấy cái lỗ ở trên để gắn vô mặt bàn nha. Cái máy hàn nhiệt tui mua trên Amazon, loại này xài chung với mấy cái đầu này được. Cũng có mấy cái đầu hàn ống ren xài chung với máy hàn Weller hay mấy loại khác nữa. Trên Youtube có nhiều video hướng dẫn cách gắn ống ren đồng vô nhựa nè, dễ lắm luôn.

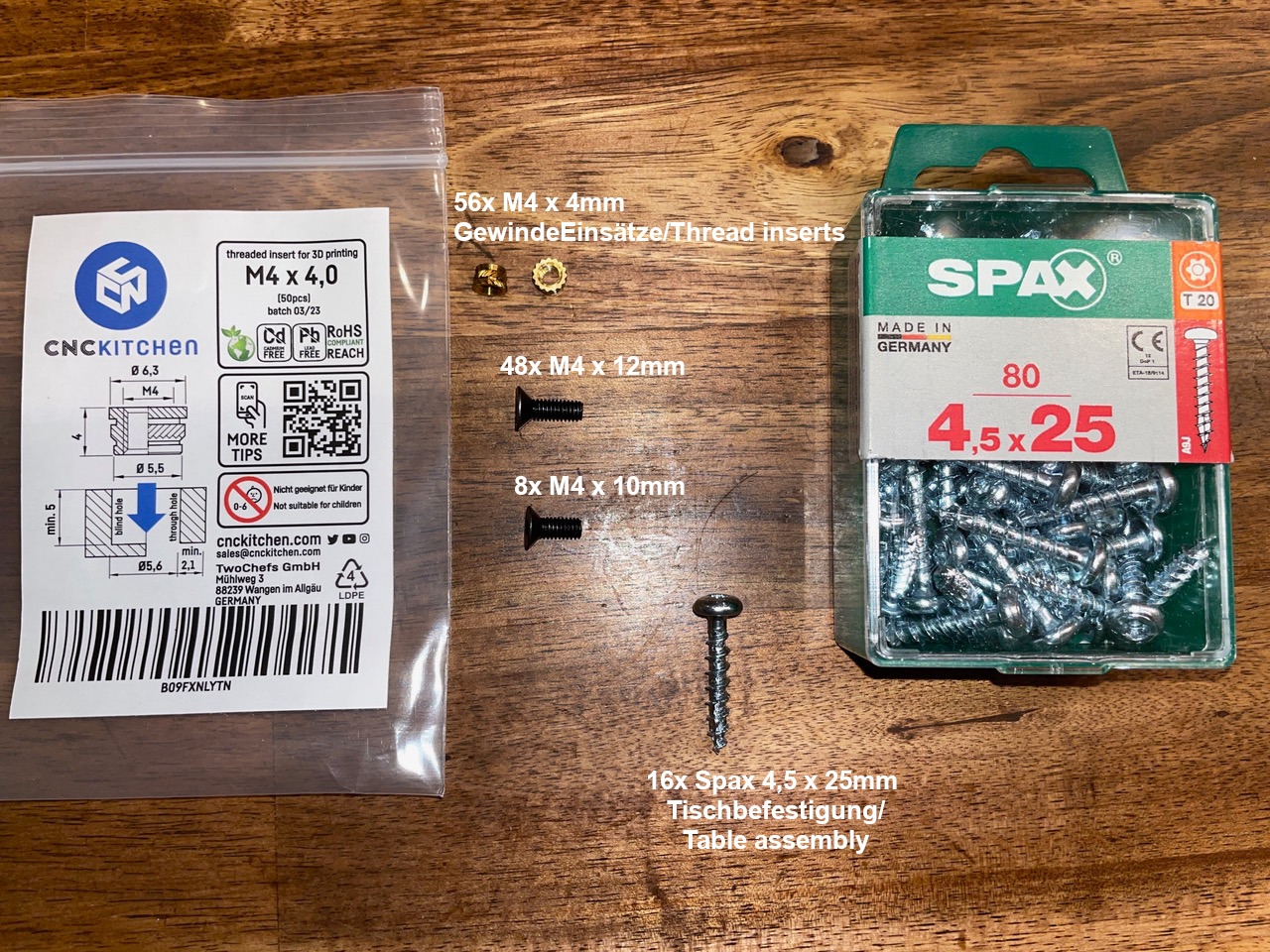

Cần mấy món sau đây: 56 cái ống ren M4 x 4mm - Tui xài loại của CNC-Kitchen á... mua ở 3DJack Shop nha - hoặc mua đại trên Amazon cũng được... 48 cái ốc chìm M4 x 12mm - Tui mua trên Amazon nè 8 cái ốc chìm M4 x 10mm cho mấy thanh ngang ở giữa - Tui mua trên Amazon nè

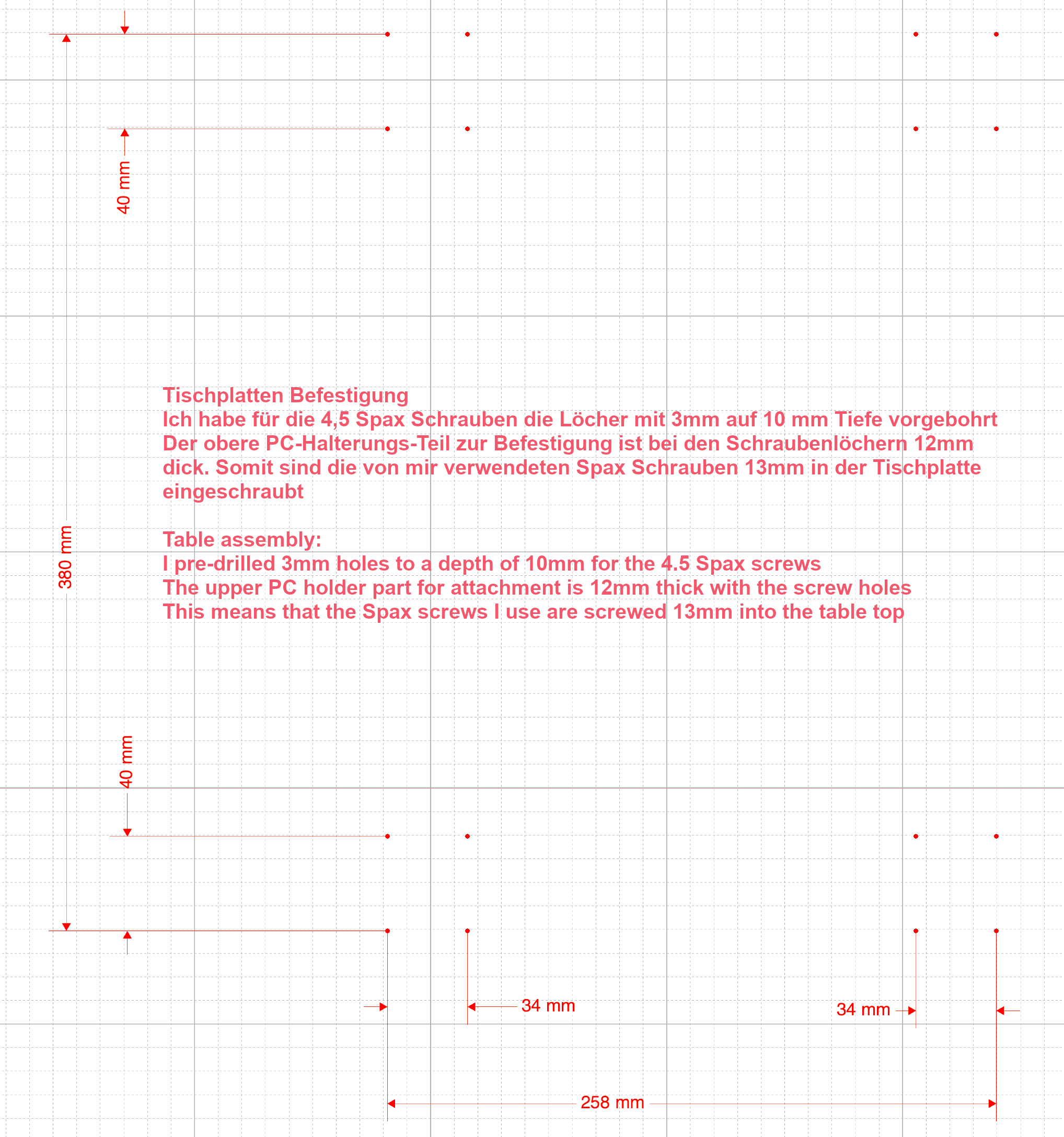

16 cái vít Spax 4.5 x 25mm

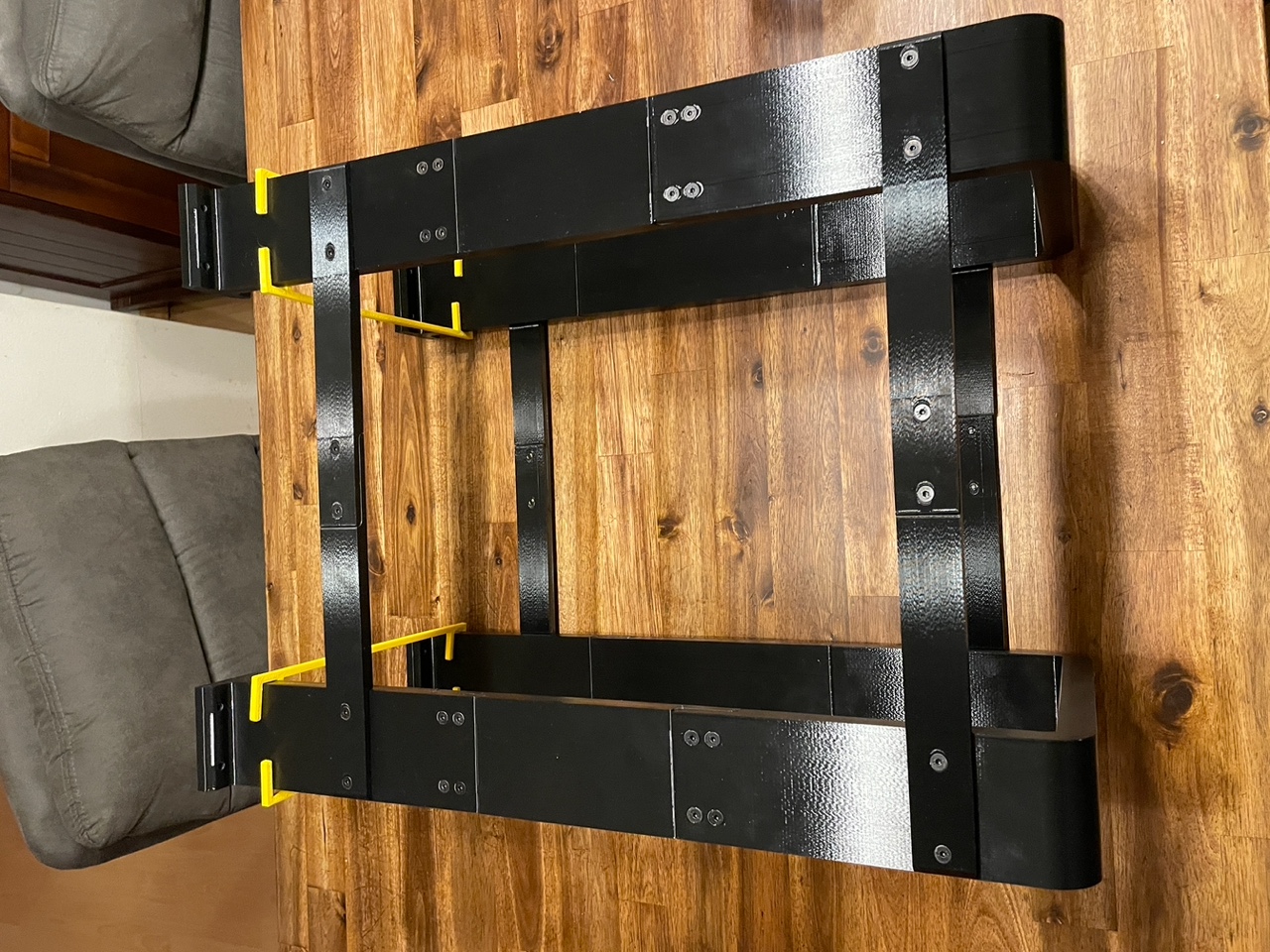

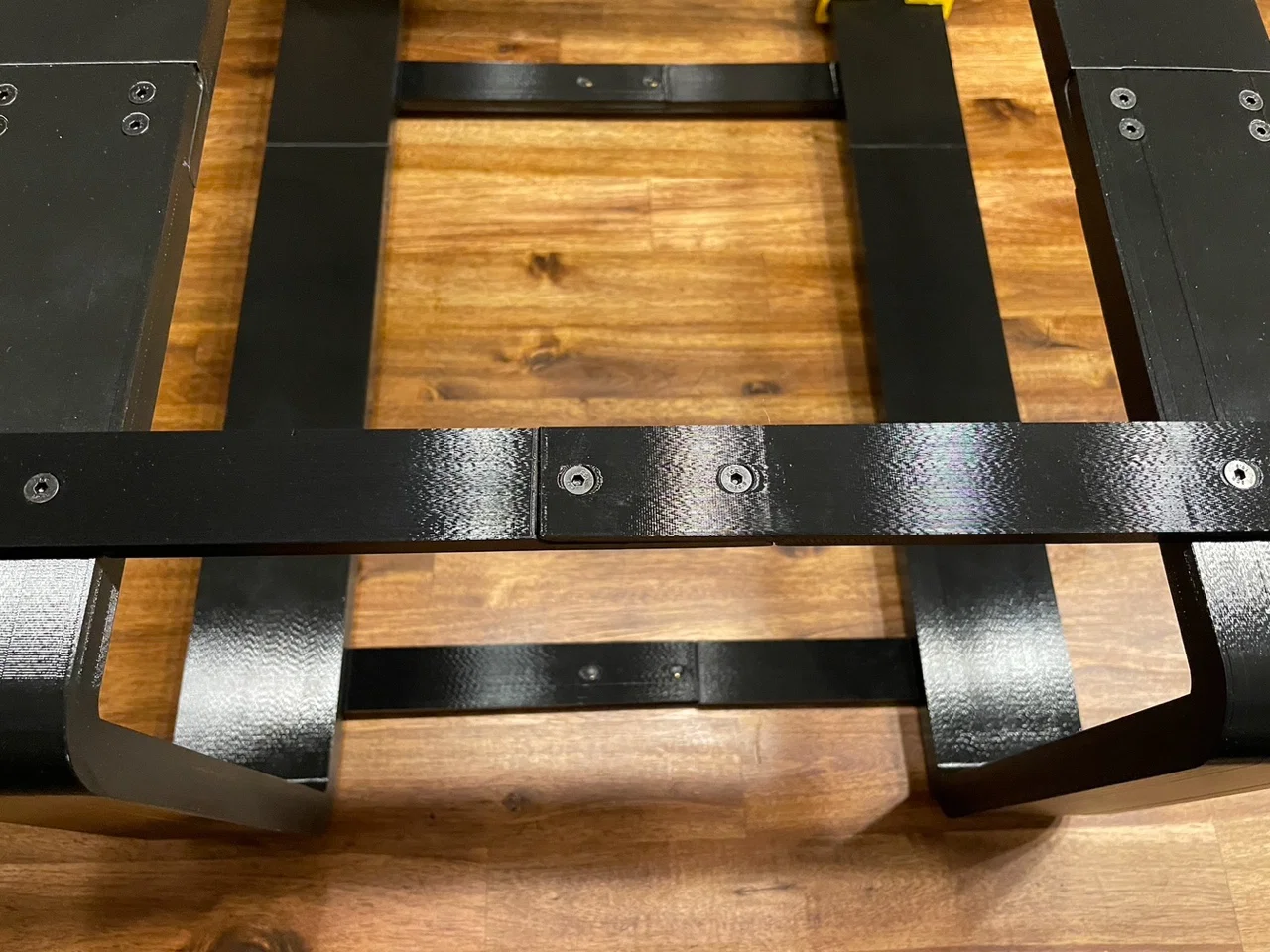

Mấy chỗ mấy bộ phận nó chồng lên nhau, tui có chà nhám sơ sơ lại cho nó phẳng lại đó, nên trên hình mấy chỗ đó hơi xám xám.

Tui in hết bằng nhựa PETG màu đen hiệu Overture mua trên Amazon, dùng máy Prusa MK3S+ với đầu phun 0.6mm, lớp cao 0.3mm và 6 lớp thành bao bọc. Tổng cộng tốn khoảng 2.7kg vật liệu, tức là 3 cuộn... Không cần support hay brims gì hết nha. Chỉ là in hơi lâu thôi...

Chúc vui vẻ nha!

P.S: Tui có để link mấy món đồ tui xài ở dưới cuối luôn đó...

===============================================================================================================================================
