Khay game gập lại cho người chơi cá nhân

Tôi muốn thử một phương pháp mới (đối với tôi) cho bản lề. Ngoài ra, tôi đã nhận được phản hồi về ý tưởng lưu trữ cho một trong những mô hình khác của mình.

Vì vậy, tôi đã quyết định với thiết kế này.

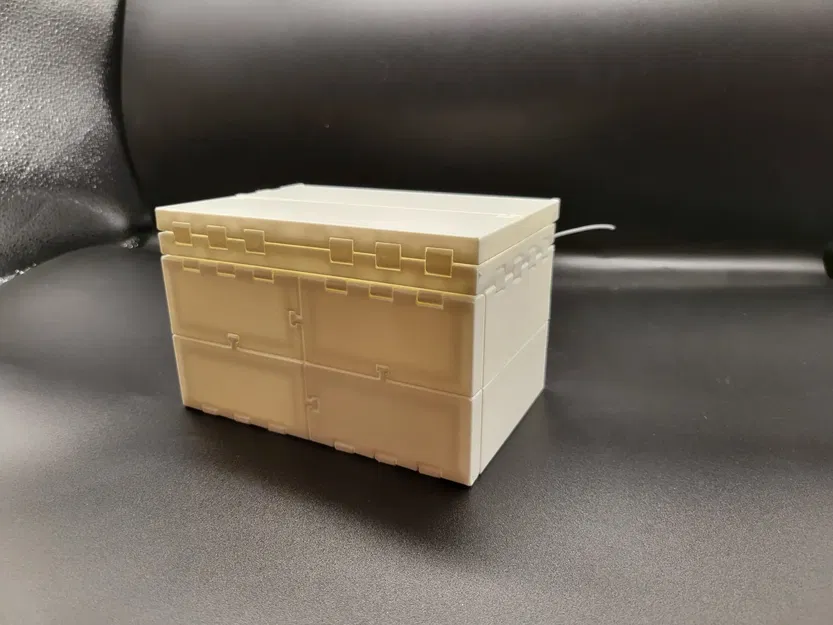

Đây là một mô hình (hoặc một số mô hình kết hợp có thể được sử dụng riêng biệt nếu không được lắp ráp hoàn toàn) có thể gập lại trong quá trình lưu trữ/vận chuyển. Ở chế độ gập lại, nó cũng có thể được sử dụng để lưu trữ các mảnh trò chơi khác nhau nếu cần.

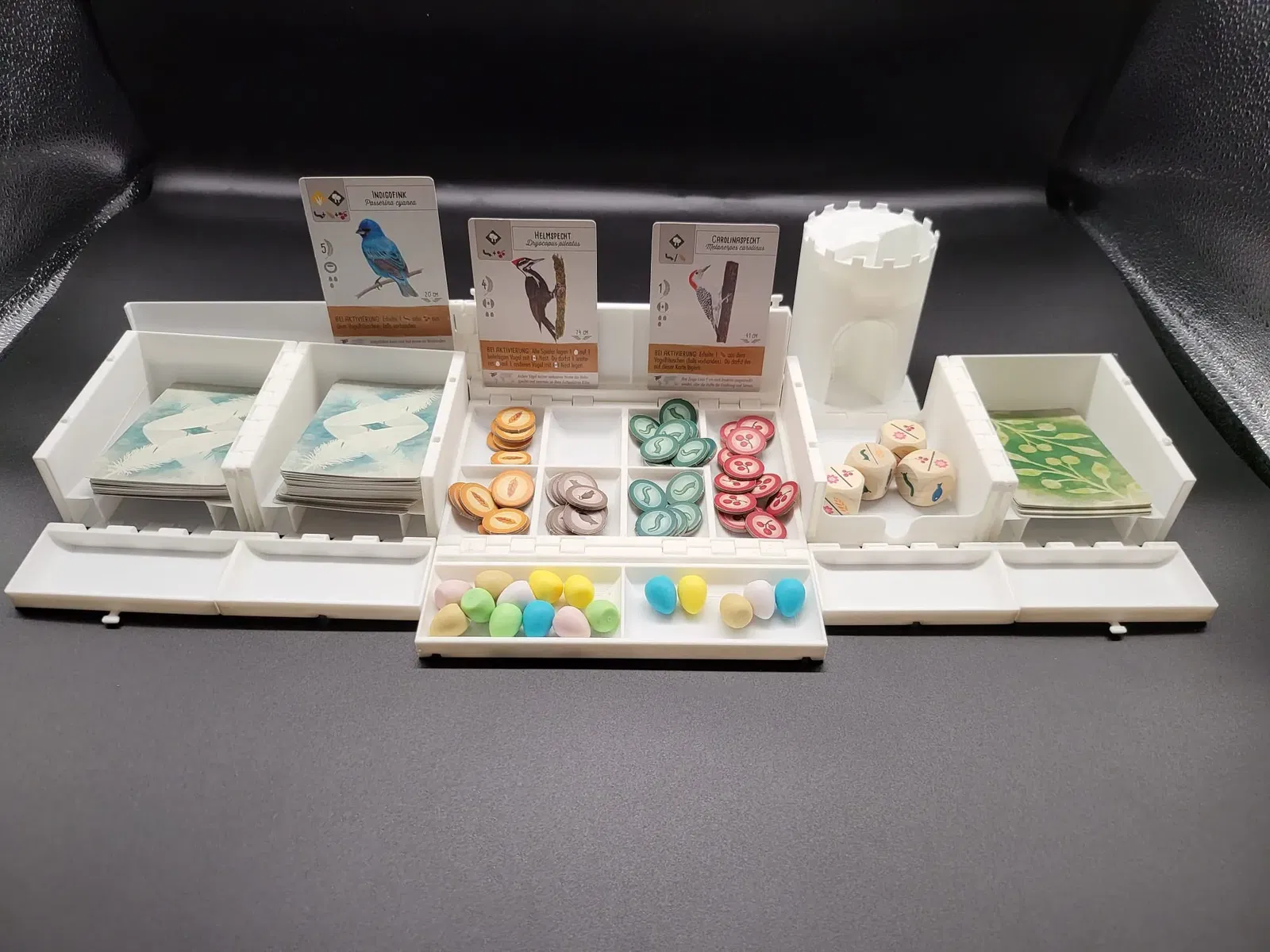

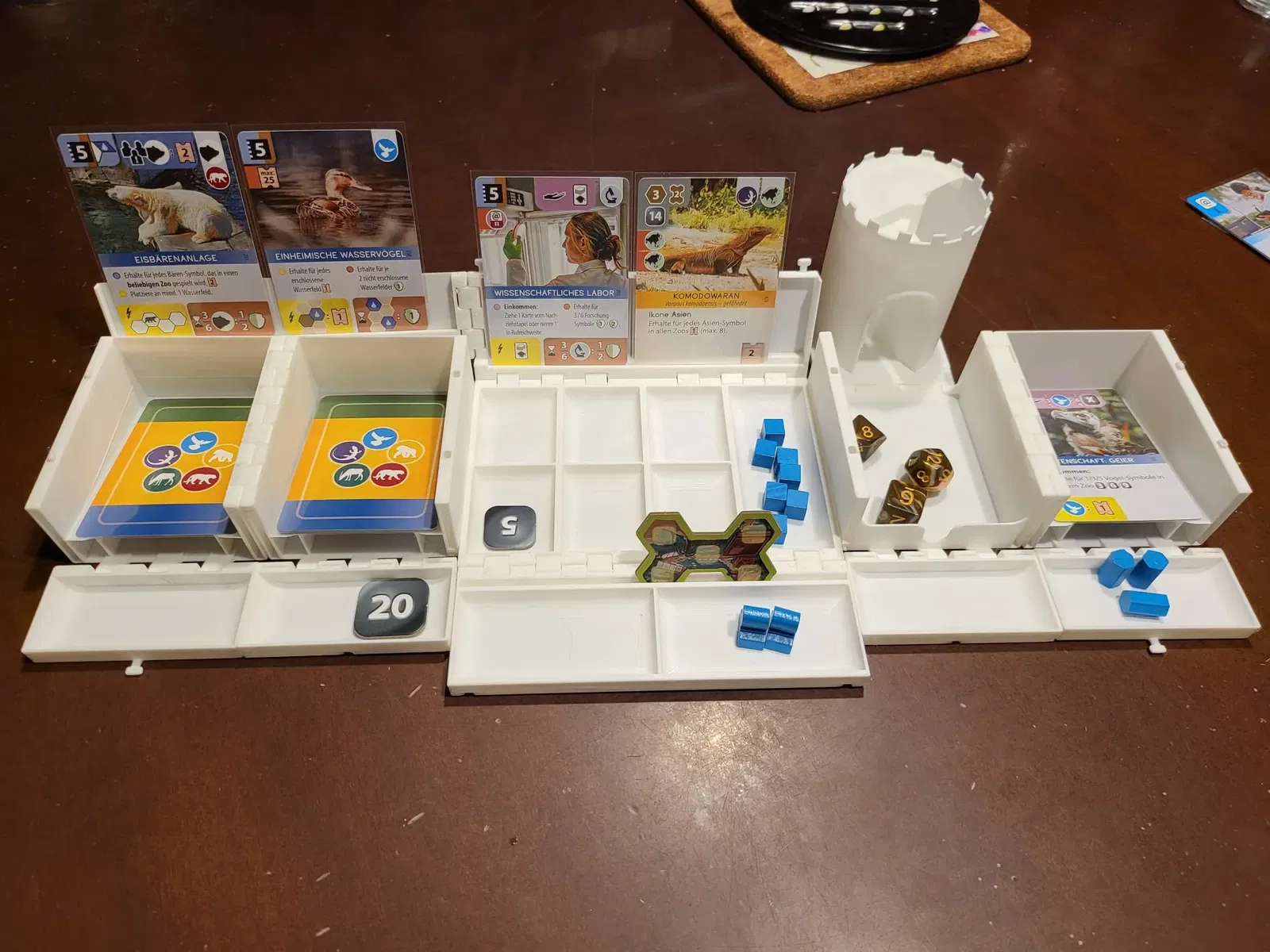

Để linh hoạt cho các lắp ráp trong tương lai hoặc nếu ai đó chỉ quan tâm đến các phần cụ thể, nó chủ yếu bao gồm 3 ngăn khác nhau:

• LeftTray - được sử dụng làm khay thẻ

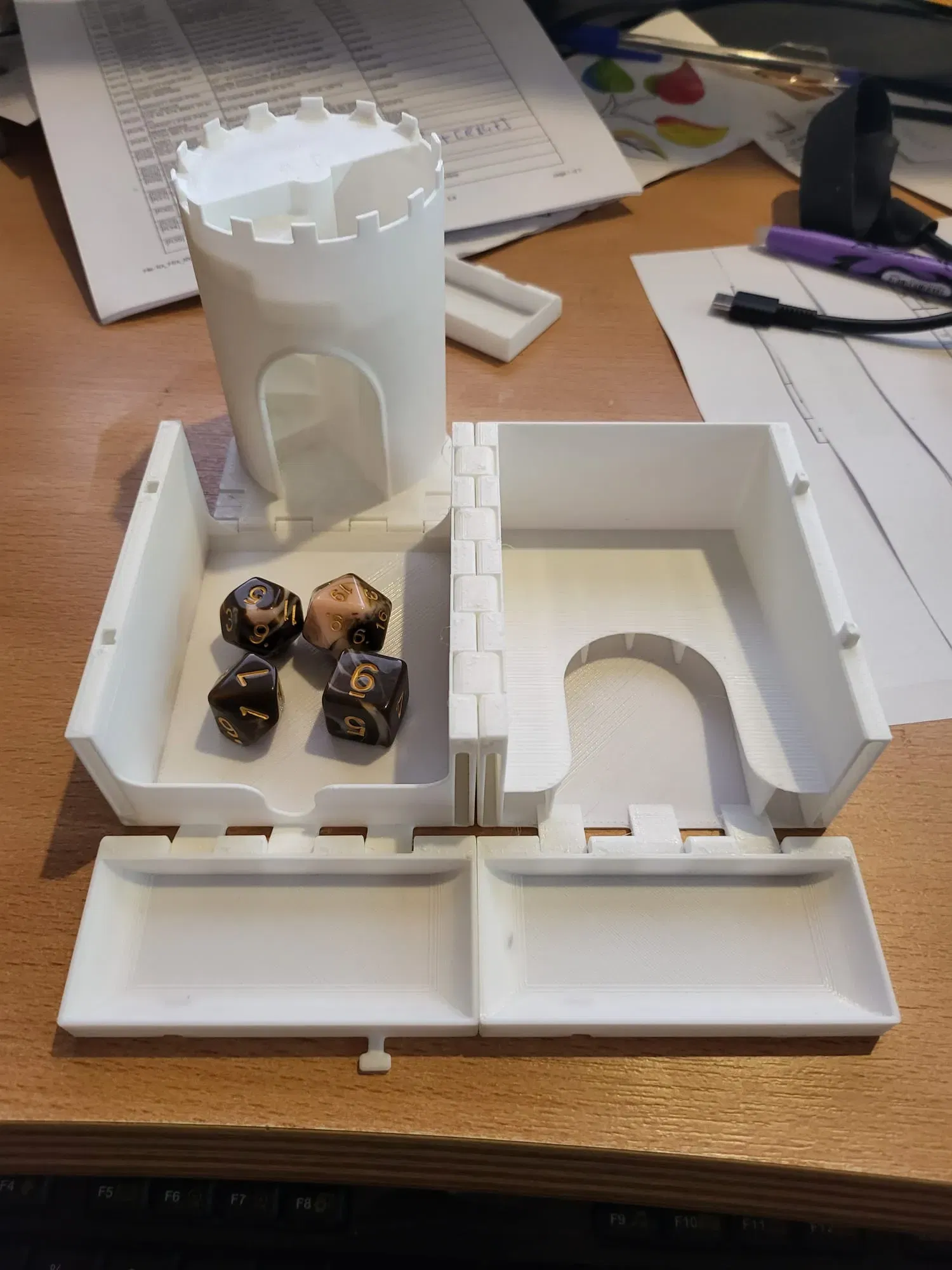

• RightTray - có một tháp xúc xắc đi kèm (có thể sử dụng xúc xắc lên đến 19.5mm)
• CenterTray - ở đây ý tưởng chủ yếu là lưu trữ tài nguyên và chèn một số thẻ vào.

  Tôi cũng đã mở một câu lạc bộ in ấn nếu bạn muốn ủng hộ công việc của tôi. > Như một lợi ích, bạn có thể tải xuống bộ thiết lập hoàn chỉnh của tất cả các tệp trong trường hợp bạn sử dụng eSlicerSlicer bao gồm cả thay đổi màu sắc, v.v. > Và trong trường hợp bạn muốn in 3D và bán thiết kế của tôi, cũng có giấy phép thương mại có sẵn.

Yêu cầu in ấn/lắp ráp:

Ngoài các mảnh in, các bản lề được kết nối/lắp ráp bằng cách sử dụng một mảnh filament 1.75mm. Tôi đã thiết kế tất cả các mảnh với độ dung sai đủ. Để xem liệu thông số kỹ thuật của máy in của bạn có ổn không, tôi đề nghị in trước một trong các HingeConnectors và thử nghiệm chúng với một mảnh filament. Tôi cũng nhận thấy trước khi lắp ráp hoàn chỉnh, thật khôn ngoan khi đẩy filament qua tất cả các mảnh đã in (trong trường hợp điều gì đó không được in 100% hoàn hảo).

Tôi cũng đã chuẩn bị các tệp 3mf nơi tất cả các mảnh cho một lắp ráp cụ thể đã được thu thập. Mỗi lắp ráp vừa vặn trên một bề mặt xây dựng của MK3. Trong trường hợp bạn có một bề mặt xây dựng nhỏ hơn, bạn có thể vô hiệu hóa các mảnh riêng lẻ. Mỗi phần riêng lẻ nên có thể in được trên nhiều máy in.

Các ghi chú khác (Cập nhật)

Tôi đã bao gồm một pdf hướng dẫn về các mảnh nào thuộc về cái gì. Tôi đã cập nhật hướng dẫn in pdf vì tôi thấy có một số lỗi trong phiên bản trước liên quan đến kích thước.

Vì đây là một thiết kế mô-đun, hãy cho tôi biết nếu bạn muốn xem các mô-đun khác cho GamerTray.

Chúc bạn in ấn vui vẻ.

(PS: Không cần hỗ trợ hoặc giàn)
