Đế Gắn Adapter SD sang IDE Cho Mặt Trước

Cái mẫu này được thiết kế cho mấy cái adapter SD sang IDE kiểu này nè mà bạn có thể tìm mua rẻ mạt ở khắp nơi.

Dùng một ít keo dán hai mặt gì đó để gắn adapter vô cái đế nha, chứ không nó không có gì giữ lại đâu.

Mấy cái lỗ trên cái mẫu này nằm y chang chỗ của ổ đĩa mềm 3.5" đó, chứ không phải ổ cứng đâu. Bạn sẽ cần dùng ốc M3-0.5 (chuẩn cho ổ 2.5", ổ đĩa mềm, và ổ 5.25") thay vì ốc #6-32 mà bạn thường dùng cho ổ cứng 3.5".

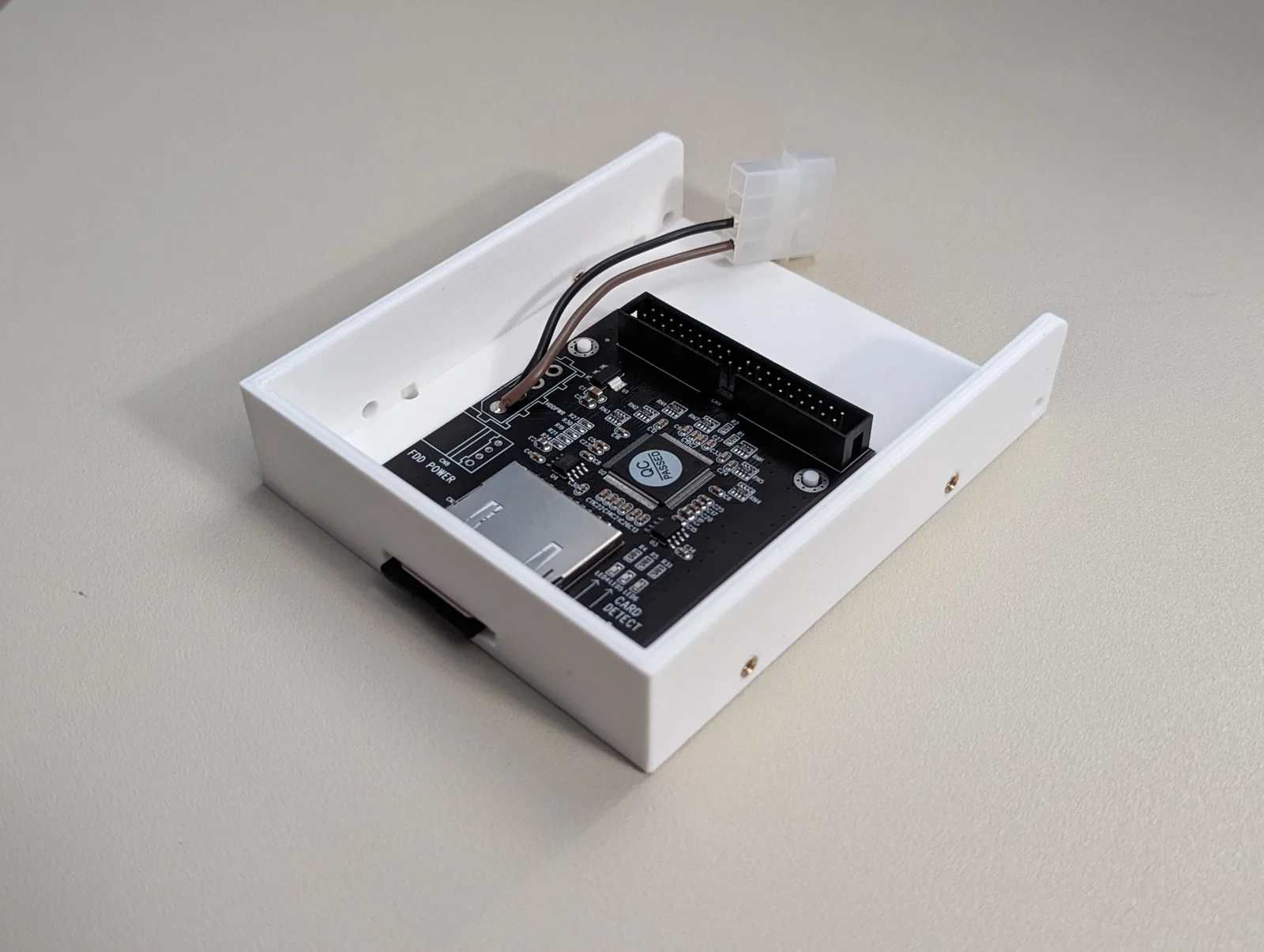

Tôi có cung cấp nhiều phiên bản khác nhau. Mấy cái mẫu "shifted" là dời adapter qua bên phải để có thêm không gian cho đầu cắm nguồn của ổ đĩa mềm. (Còn đầu Molex thì không vừa luôn.) Nếu bạn hàn dây vào adapter như tôi nè, thì có thể xài phiên bản ở giữa.

Trong mấy phiên bản này, có một phiên bản có lỗ 3.88mm được thiết kế cho mấy cái insert nhiệt M3 H4 từ bộ này, và một phiên bản có lỗ 2.6mm được thiết kế để bắt ốc trực tiếp vô luôn.

Tôi có cung cấp file CAD nếu bạn muốn chỉnh sửa gì đó.

Cài đặt in: Tôi dùng PLA thường, không cần support.
