Kẹp Camera Cho Gantry Y Máy Ender 3

Ban đầu tui định xài con Logi C270 cho camera sau khi cài klipper xong, rồi tui bắt đầu mày mò mấy cái part của luc_e. Sau đó tui coi lại thông số camera, muốn kiếm cái nào độ phân giải cao hơn, nên tui tính mua con Wyze khác rồi mày mò mấy cái part của EvEnLoF1. Rồi tui mới nhận ra chỉ kiếm được bản v3 với giá hợp lý, nên tui lục tủ đồ nghề. Tui tìm thấy con MS LifeCam Studio HD, nên tui lấy cái mount của esoterik rồi cắt nó ra.

The actual mounting arm tui tự vẽ bằng Tinkercad, giữ lại mấy cái khớp nối của luc_e để chỉnh khớp động và xây dựng dựa trên đó. Tui phối hợp mấy cái part lại với nhau cho đến khi tui thấy ưng ý và sau vài lần chỉnh sửa thì ra được cái này. Tui đề xuất in nó nằm nghiêng và xài supports - mấy cái lỗ tui khoét qua nó dùng để luồn dây USB cho gọn gàng.

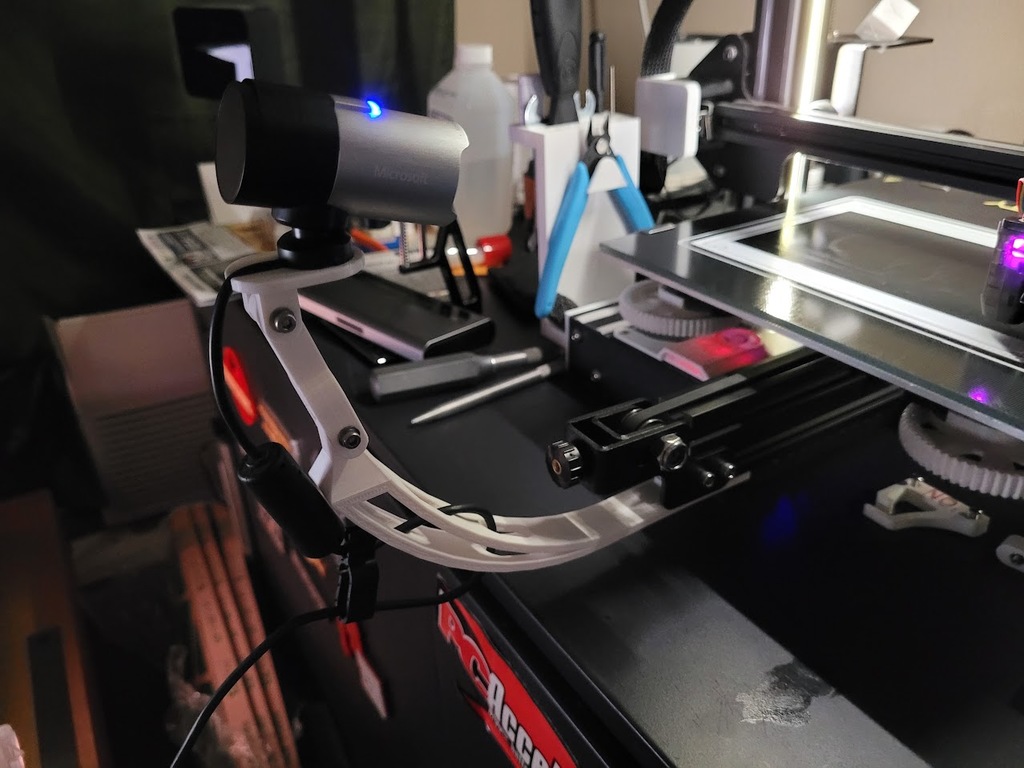

Có hai phiên bản của cái arm - một cái bắt bằng ốc M4 và T-nut, một cái xài rãnh V-slot. Tui thích T-nut hơn, nên tui in cái đó. Nó cho phép clearance hoàn toàn với bed của Ender 3 v1 khi duỗi hết cỡ và không có nguy cơ đụng vào bản in mà tui biết.

Mấy cái khớp động thì lắp bằng ốc M3x20 và đai ốc. Tui đề xuất thêm long đền nữa, để chỉnh góc nhỏ không bị lỏng ra.
Nếu cái arm không đủ cao cho góc bạn muốn xài, cứ thêm một cái khớp nối nữa.

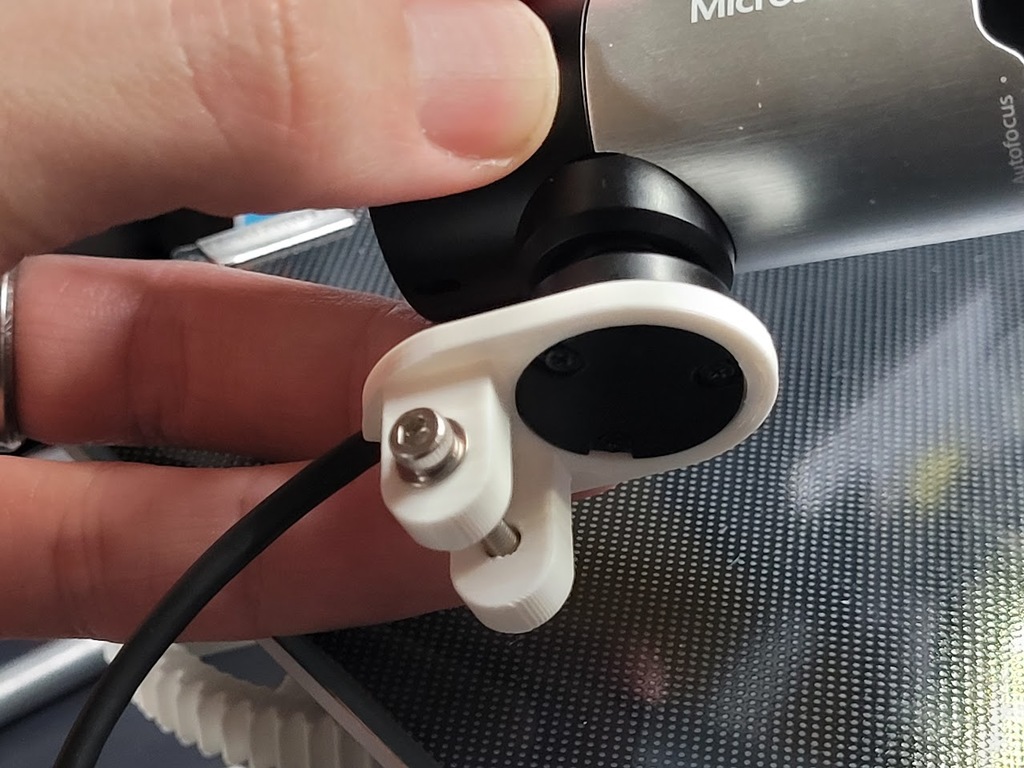

Hai cái mount mà tui làm tới giờ thì xài ốc vít có sẵn trên camera để lắp - tháo rời chúng ra và tái sử dụng ốc vít và đai ốc cũ của nó.

Khi bị va chạm mạnh (như đụng vào stop khi homing) hoặc với mấy chuyển động rung lắc nhiều thì sẽ bị rung lắc chút đỉnh. Nhưng mà lúc in bình thường thì khá là ổn định.

Cài đặt in ấn

Máy in: Ender 3

Supports: Có

Độ phân giải: .2

Infill: 45%

Nhựa in: Hatchbox PLA Trắng tinh

Lưu ý:

In bằng vật liệu cứng và chọn cài đặt slice cho chắc, không thôi nó có thể bị xệ theo thời gian!

Ghi chú về supports

Cura (5.2.1) làm mấy cái supports hơi kỳ, nối hai cái lại với nhau khi chúng không có điểm giao nhau. Tuy hơi phiền, nhưng dễ dàng dùng dao xacto nhẹ nhàng để tách chúng ra và lấy ra. Tui làm hơi mạnh tay mà cái part vẫn ổn.
