Cơ sở Gridfinity cho máy in 3D Bambu Lab X1

Tôi đã tổ chức lại nơi làm việc lộn xộn của mình và thiết lập hệ thống Gridfinity của Zach. Thích thiết kế của Lea Robinson và aonomus, vì vậy tôi đã kết hợp 2 ý tưởng lại với nhau. Đây là Bambu Lab Gridfinity Base với một khe cho đèn led và một công tắc mini có thể được cắm vào AMS để cung cấp nguồn.

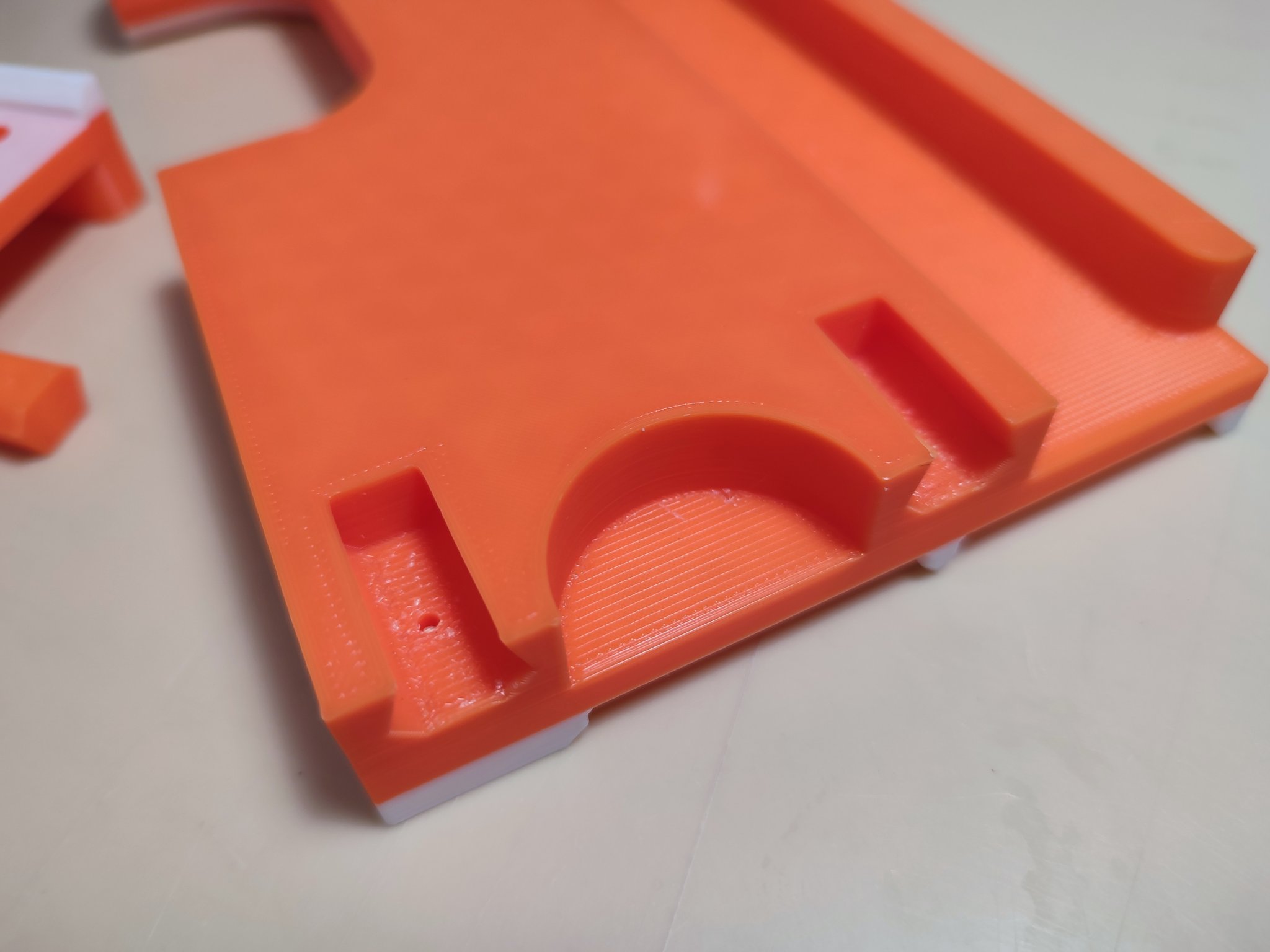

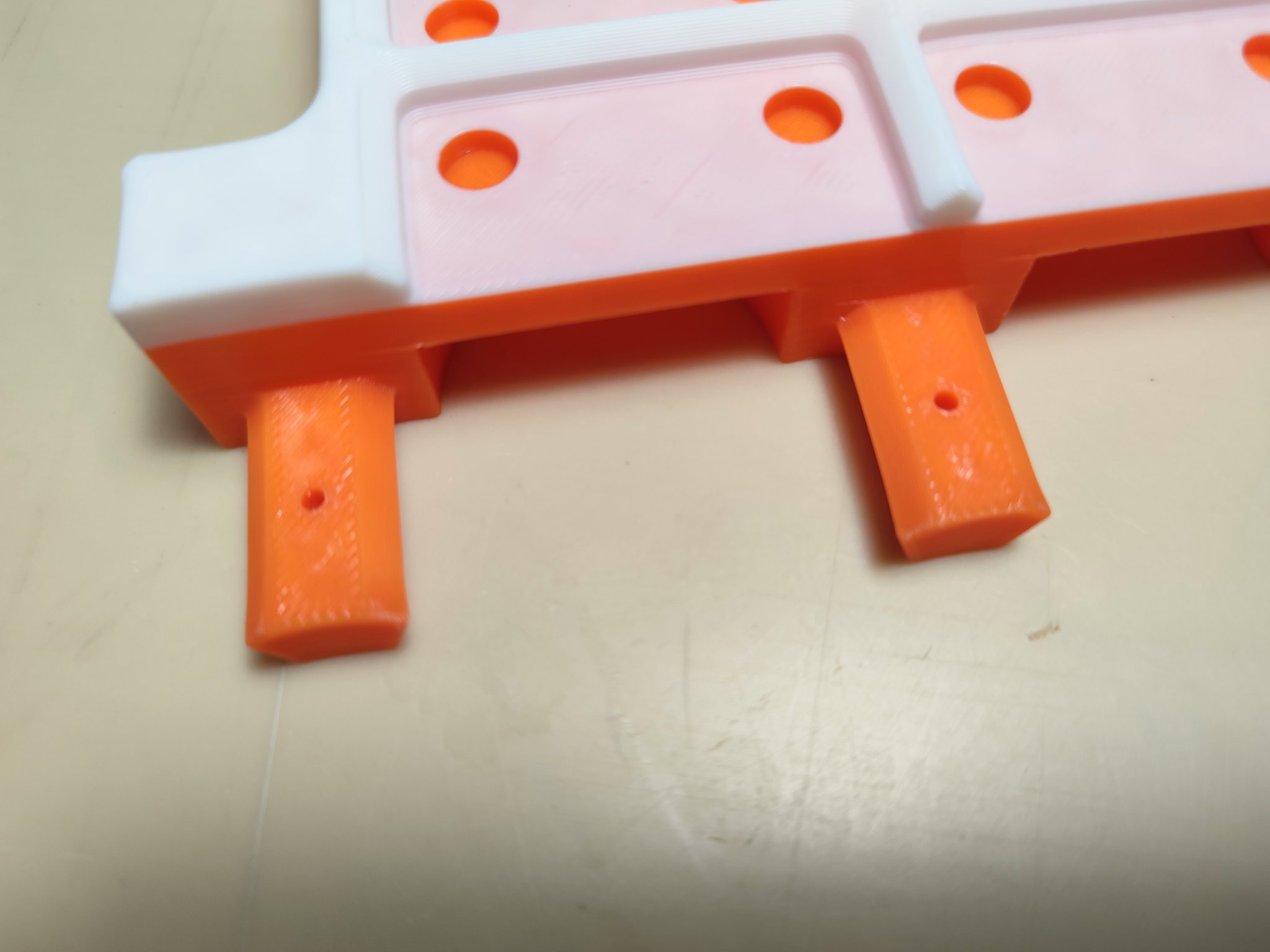

Cơ sở được thiết kế thành 2 phần để phù hợp với bàn xây dựng. Tôi sử dụng một khớp gỗ với một chút xoắn. Các khớp mà tôi thiết kế có hình dạng như viên kim cương. Nó ngăn chặn chuyển động theo chiều dọc/chiều ngang và dễ dàng hơn để hỗ trợ trong quá trình in.

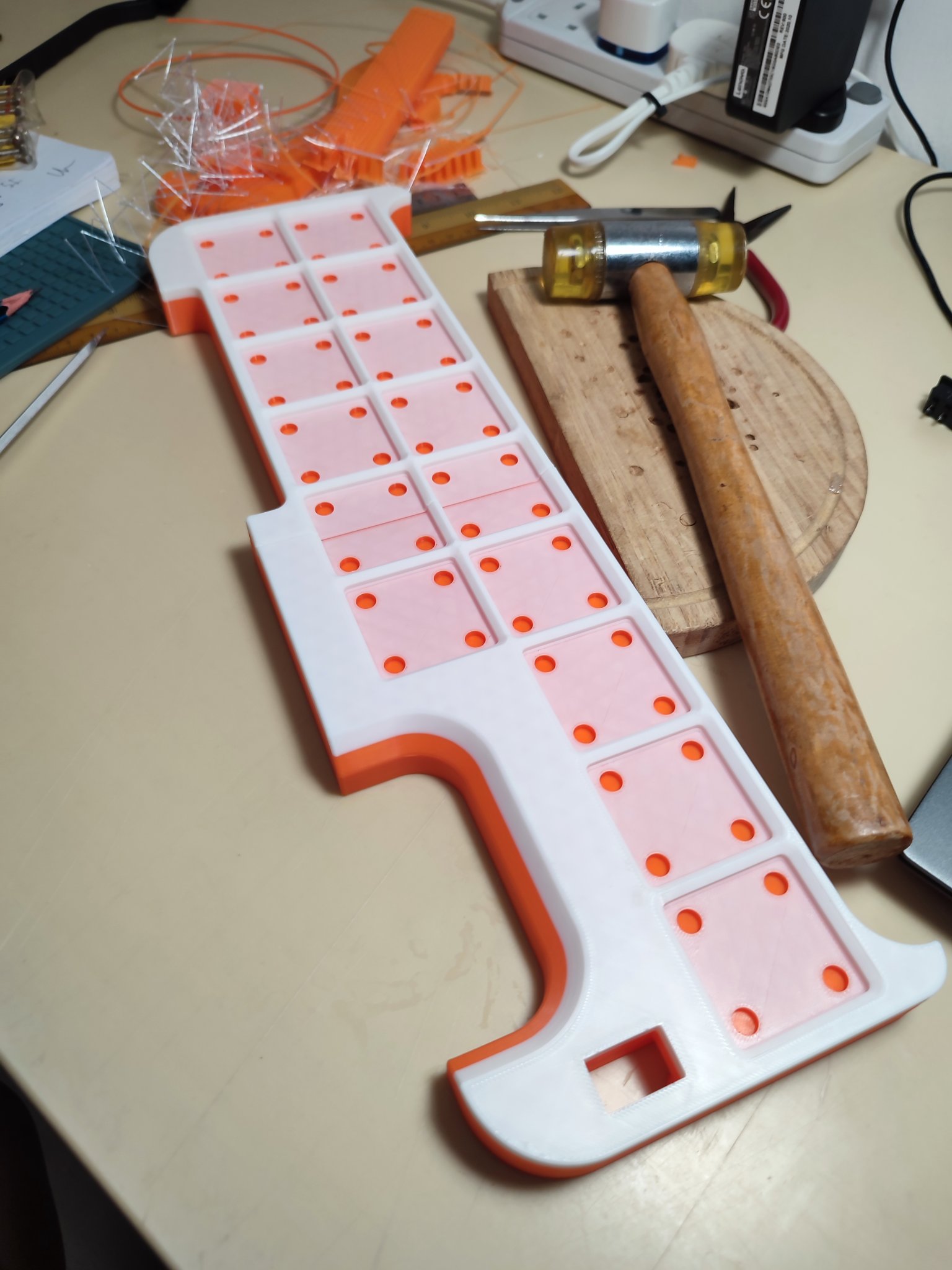

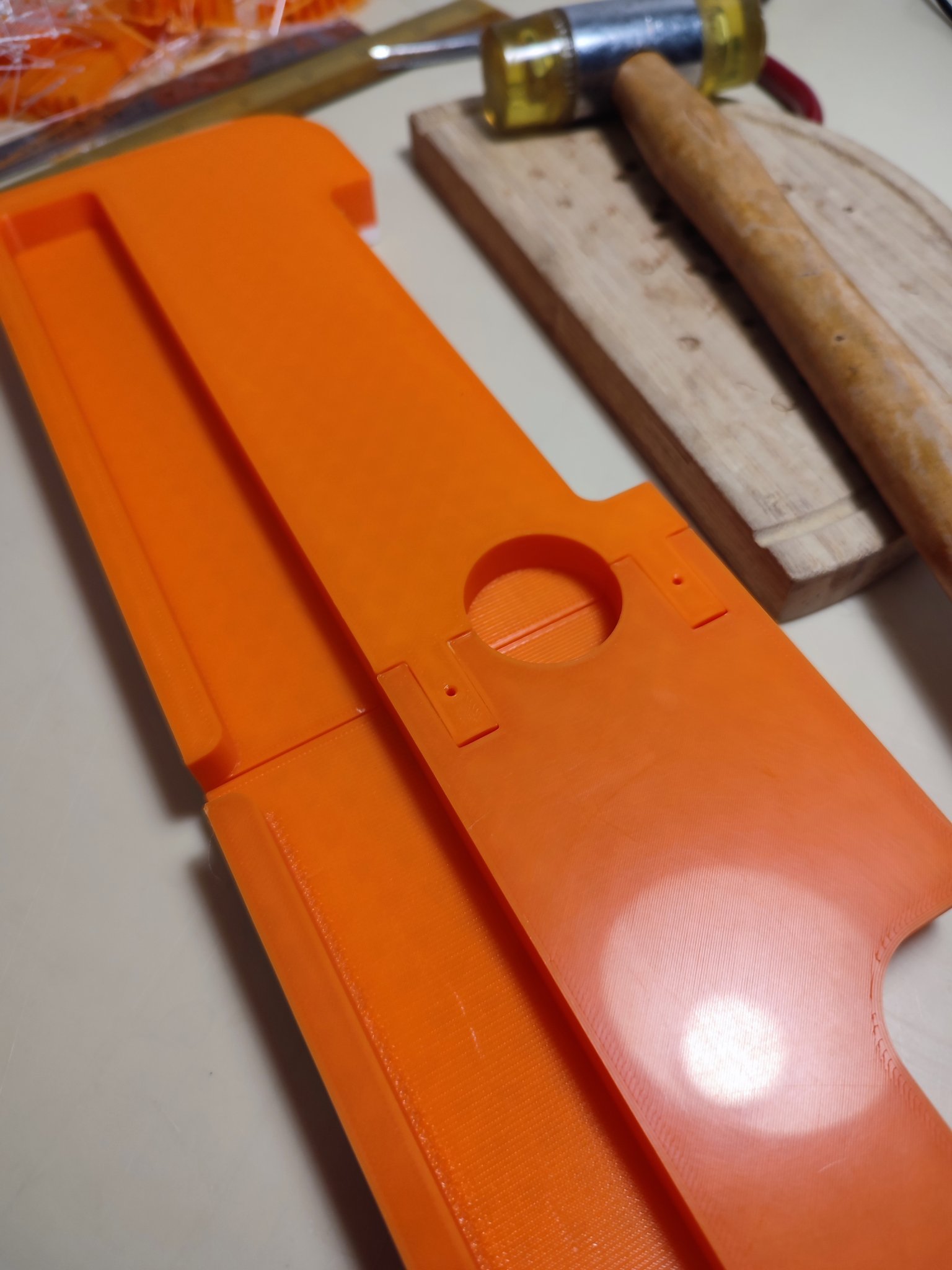

X1 tạo ra sự bulging tròn ở các góc nhọn khi in ở tốc độ mặc định nhanh của chúng. Vì vậy, tôi tận dụng điều này và làm cho các khớp khít với nhau, có nghĩa là bạn phải sử dụng một cái búa cao su để gõ nhẹ 2 phần lại với nhau, và một mảnh nhỏ filament để khóa chúng lại.

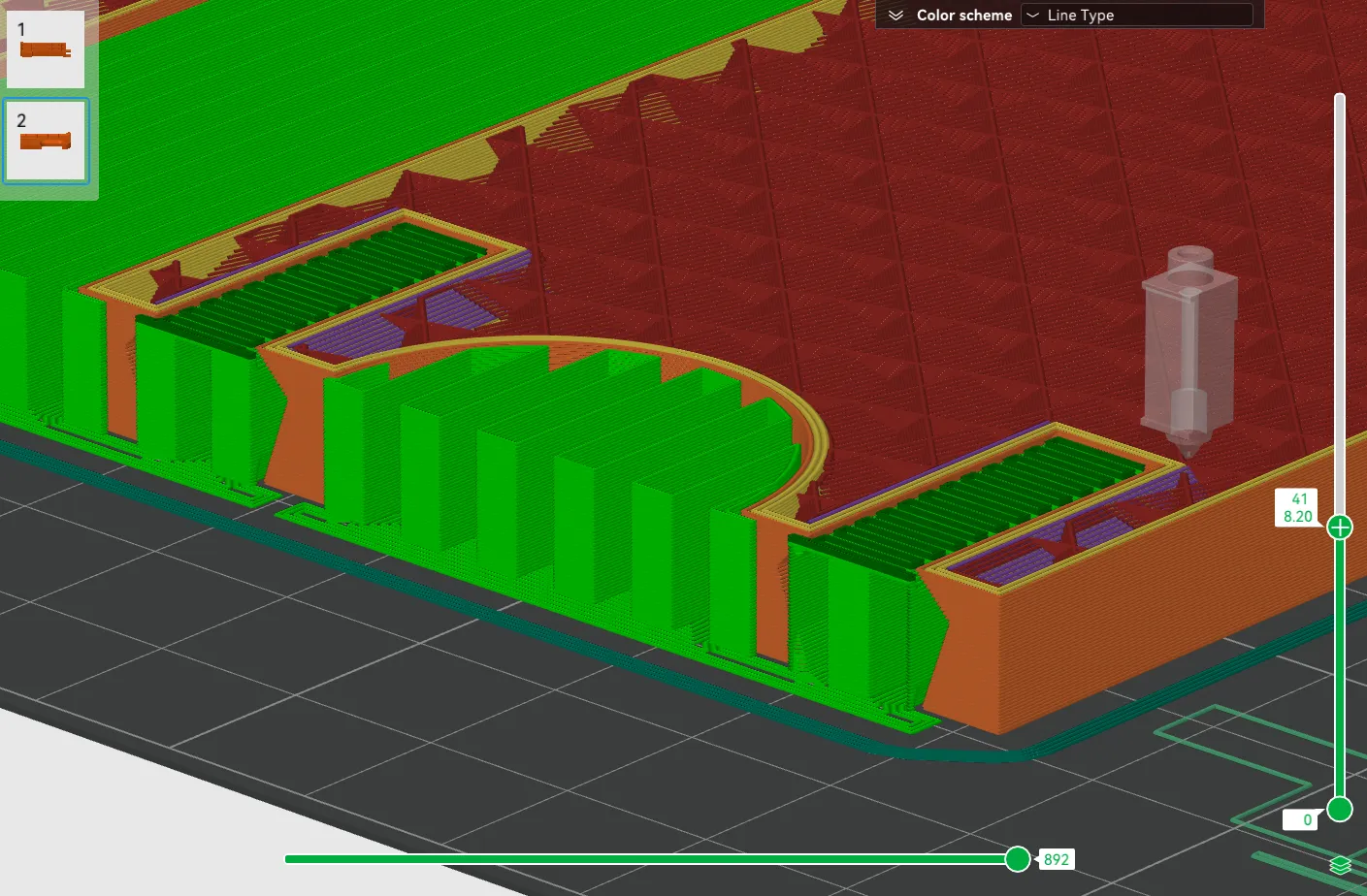

Để có kết quả tốt nhất, bản in này yêu cầu bạn sử dụng hỗ trợ, đặc biệt là filament Support W. Tôi đã chuẩn bị tệp 3mf với filament hỗ trợ. Nếu bạn không sử dụng filament Support W, vui lòng đặt khoảng cách Top Z là 0.2mm. Ngoài ra, vui lòng chỉnh sửa cài đặt để phù hợp với filament và môi trường in của bạn.

Đèn led chủ yếu để cung cấp ánh sáng tốt hơn khi bảo trì và bảo dưỡng máy in. Trong khi bạn vẫn có thể sử dụng nó cho quá trình timelapse của mình, nó không phải là đèn chiếu sáng làm sáng toàn bộ vỏ máy.

Các vật phẩm bạn cần

Một cuộn đèn LED COB 24V

Công tắc mini 15x20mm

Dây và Kết nối Micro-Fit 3.0 3.0mm Pitch Double (2x3 chân)

Nam châm 6x2mm (tùy chọn)

Búa cao su

và sự kiên nhẫn.

Bạn cũng có thể đấu nối nó riêng biệt với nguồn cung cấp 5V hoặc 12V, mặc dù tôi không khuyến nghị 5V vì dòng điện kéo sẽ làm cho đèn led nóng và không tốt cho các bản in PLA.

Sẽ cập nhật bài viết này với nhiều hình ảnh hơn khi đơn hàng đèn led và các kết nối của tôi đến.

Xin vui lòng chia sẻ hình ảnh sản phẩm của bạn ở đây và trên Nhóm Người dùng Chính thức của Bambu Lab. Cảm ơn tất cả mọi người và đó là tất cả mọi thứ.

Tài nguyên

ZachFreedman người đã làm cho điều đó xảy ra: https://thangs.com/designer/ZackFreedman

Nơi bạn có thể tìm thấy đồ vật Gridfinity: https://gridfinity.xyz

Mã nguồn mở

Trong tinh thần mã nguồn mở, tôi cũng đã chia sẻ tệp bước và đã loại bỏ các cạnh vát để dễ remix hơn.

Nếu bạn thích thiết kế của tôi và muốn đóng góp cho cơn nghiện cà phê của tôi, một khoản quyên góp 2 đô la cho Ko-fi hoặc paypal.me sẽ được đánh giá cao.

Lưu ý

Giống như tất cả các thiết kế của tôi, nó có thể hoạt động hoặc không hoạt động cho bạn. Vì vậy, hãy in và cài đặt theo quyết định của riêng bạn.
