Dụng Cụ Cắt Filament Góc 45 Độ

Dụng Cụ Cắt Filament - Góc 45 Độ

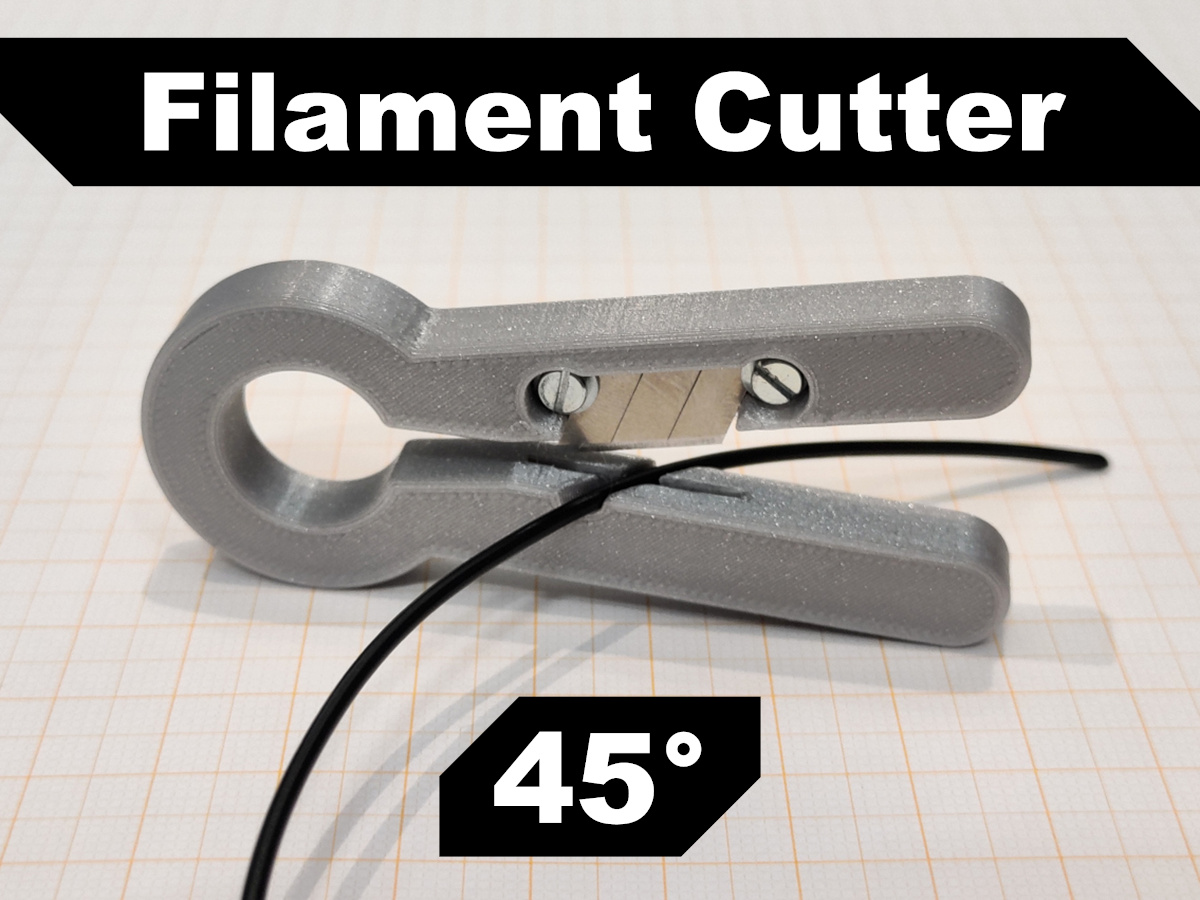

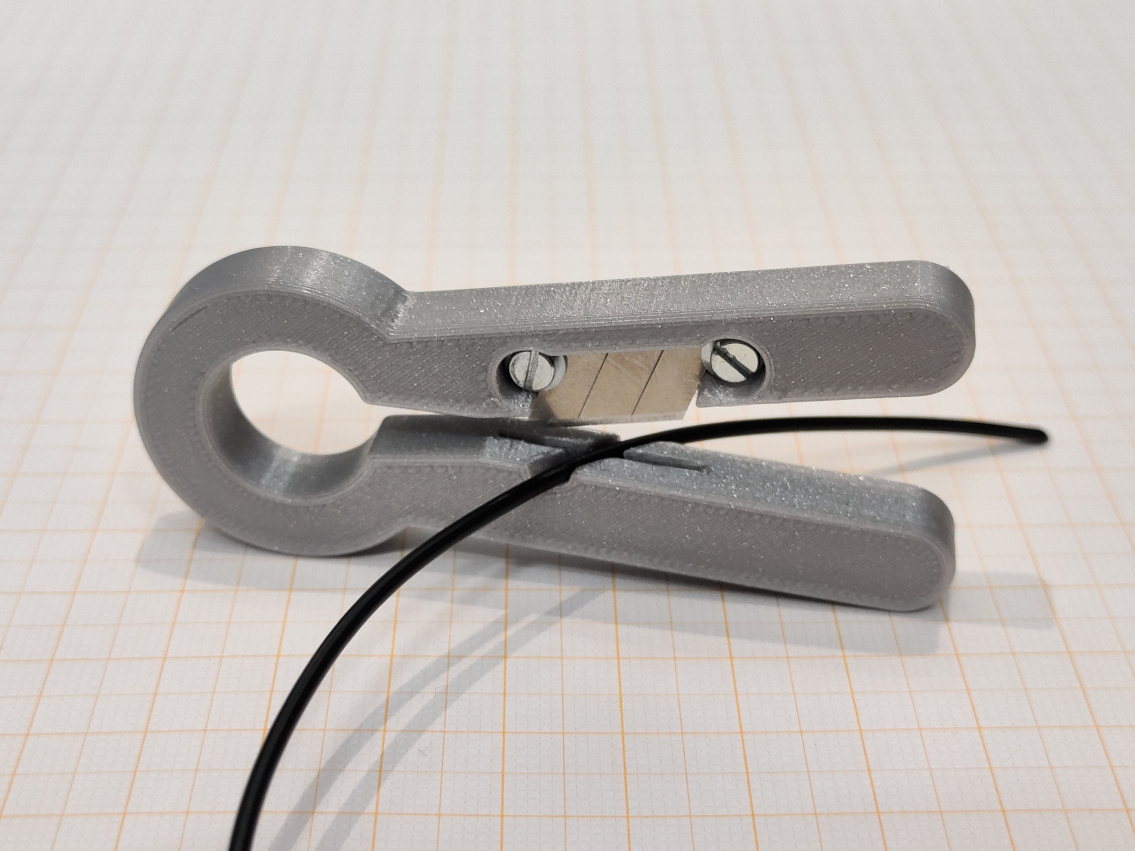

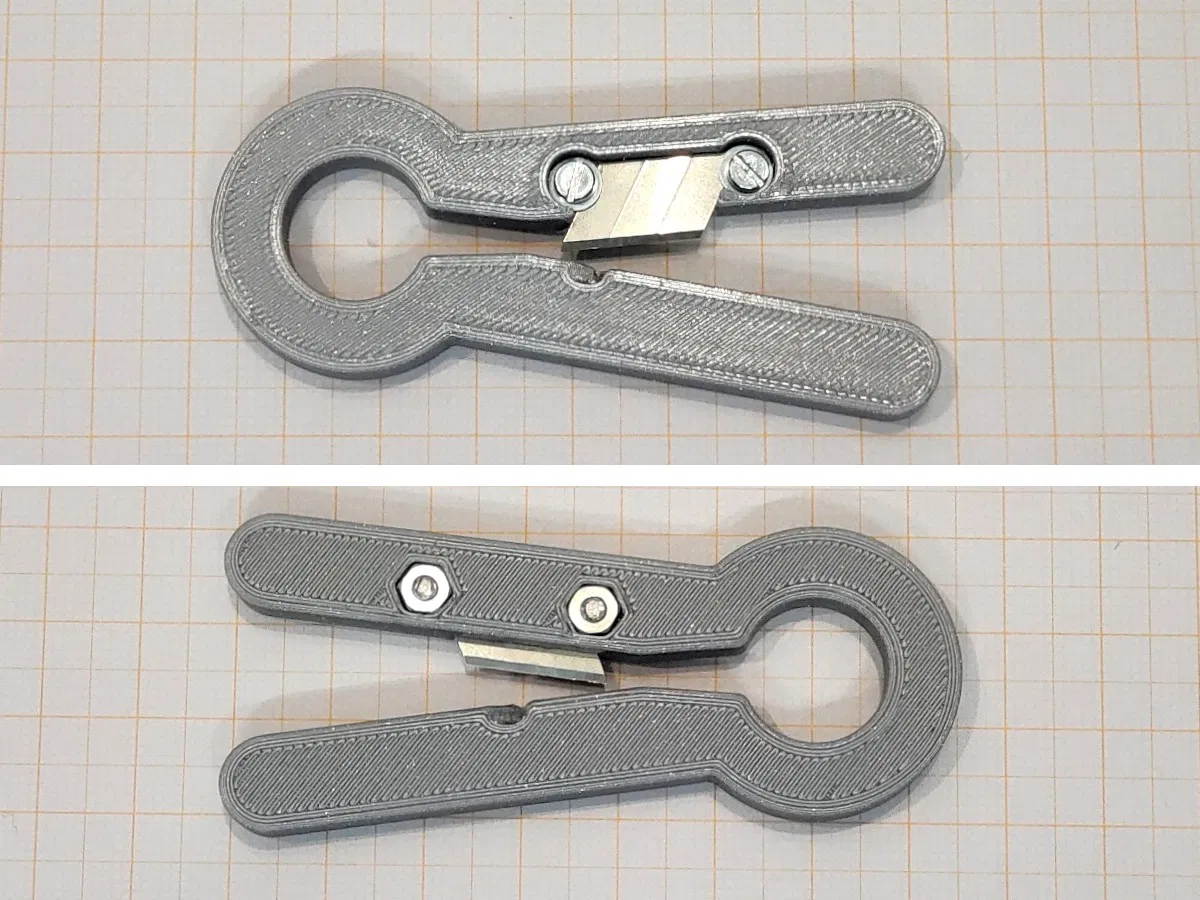

Cái dụng cụ cắt filament này cắt sợi nhựa với đường kính 1.75 mm ở góc 45 độ. Bản 3D của cái kềm được làm bằng Fusion 360. Thời gian in dưới 50 phút và lắp ráp mất 1-2 phút.

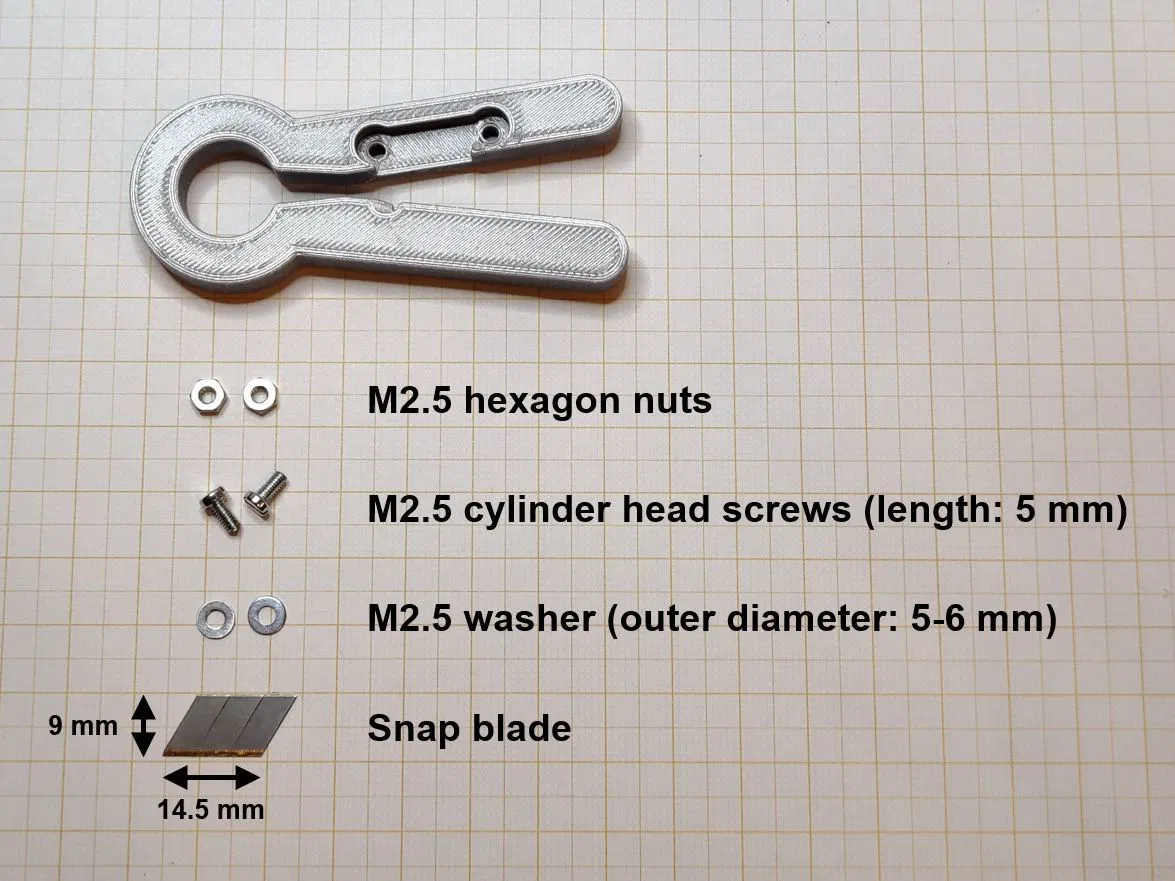

Các vật liệu sau đây cần thiết để lắp ráp phiên bản M2.5 (gốc):

• 2 ốc đầu trụ M2.5 (chiều dài: khoảng 5 mm)
• 2 đai ốc lục giác M2.5
• 2 vòng đệm M2.5 (đường kính ngoài: 5-6 mm)
• Lưỡi dao rọc giấy (chiều rộng lưỡi: 9 mm, 3 đoạn/phân khúc)

Để lắp ráp phiên bản M3 có đai ốc, các vật liệu sau đây cần thiết:

• 2 ốc đầu trụ M3 (chiều dài: khoảng 4 mm)
• 2 đai ốc lục giác M3
• Lưỡi dao rọc giấy (chiều rộng lưỡi: 9 mm, 3 đoạn/phân khúc)

Để lắp ráp phiên bản M3 không có đai ốc, các vật liệu sau đây cần thiết:

• 2 ốc đầu trụ M3 (chiều dài: khoảng 4 mm)
• Lưỡi dao rọc giấy (chiều rộng lưỡi: 9 mm, 3 đoạn/phân khúc)

Việc lắp ráp và sử dụng dụng cụ cắt filament (phiên bản M2.5) được thể hiện trong video sau:

Cài Đặt In Của Tôi

• Máy in: Prusa MINI (đầu phun 0.4 mm)
• Rafts: Không
• Supports: Có
• Độ phân giải: 0.2 mm
• Infill: 20 %
• Thương hiệu filament: Prusament
• Màu filament: Galaxy Silver
• Chất liệu filament: PLA

Lời Khuyên

• Nếu bạn in dụng cụ cắt filament với supports (xem file 3mf hoặc gcode), thì các supports (trong khe cắt) có thể được nới lỏng và lấy ra rất tốt và dễ dàng bằng lưỡi cắt khi đã lắp ráp.
• Đối với người thuận tay trái, một phiên bản phản chiếu có lẽ sẽ có lợi hơn một chút. Việc phản chiếu file 3mf hoặc stl (dọc theo trục x) có thể được thực hiện rất dễ dàng trong phần mềm slicer (PrusaSlicer).

Cập Nhật

• 2021-11-05: Dụng cụ cắt filament có một "lỗi" nhỏ. Tuy nhiên, các mô hình 3D đã tải xuống không bị ảnh hưởng về chức năng. Lỗi đã được sửa.
• 2022-01-07: Vì một số người đã in dụng cụ cắt filament (cảm ơn họ) và dùng bất kỳ con ốc nào có sẵn (chủ yếu là M3 thay vì M2.5), tôi quyết định tạo một phiên bản khác của dụng cụ cắt filament: Với phiên bản mới, giờ đây bạn có thể sử dụng 2 ốc đầu trụ M3. Ngoài ra, không cần đai ốc hoặc vòng đệm cho phiên bản này. Chiều dài ốc (chiều dài ren) bây giờ khoảng 4 mm. Các file mới có hậu tố "M3 without nuts" trong tên.

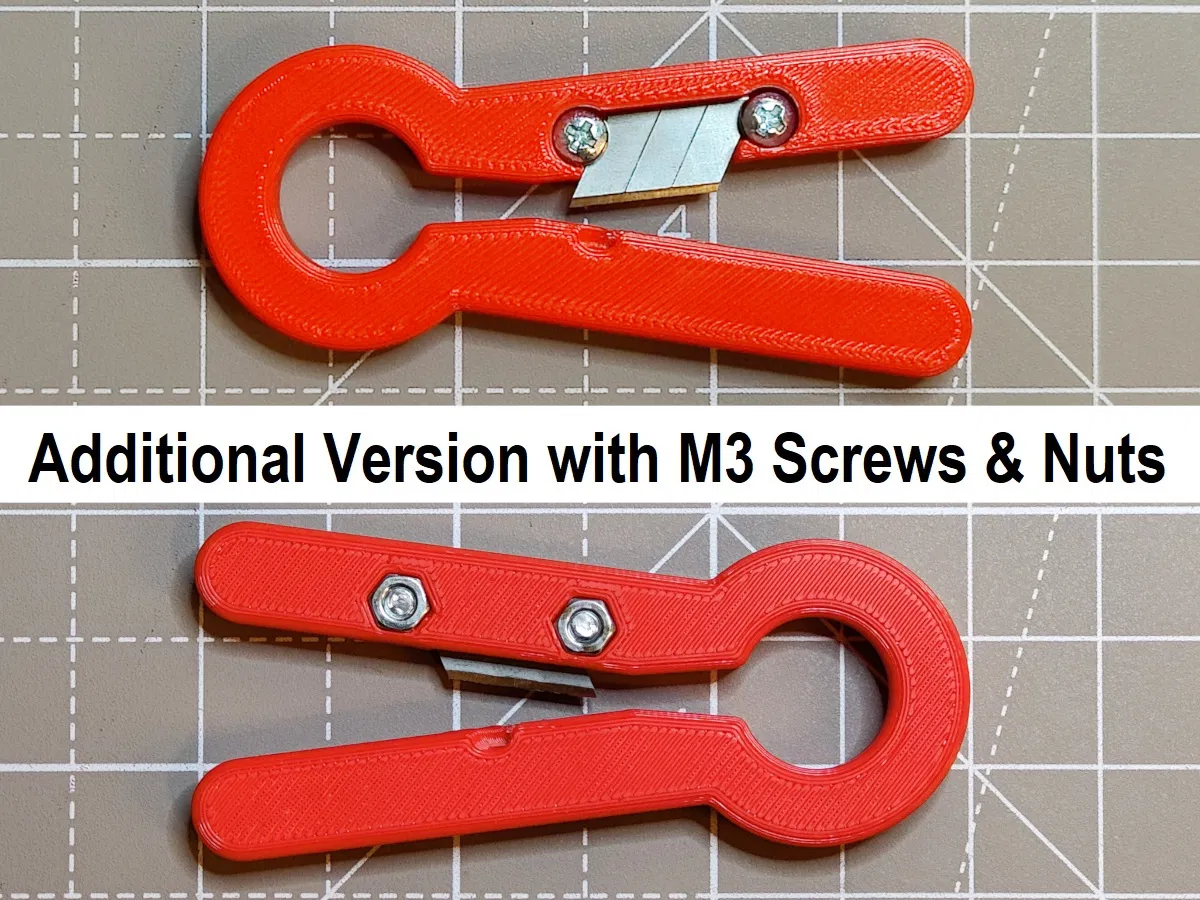

• 2022-05-14: Đã thêm một phiên bản khác được lắp ráp bằng 2 ốc đầu trụ M3 và 2 đai ốc M3. Chiều dài ốc (chiều dài ren) khoảng 4 mm. Các file mới có hậu tố "M3" trong tên.
