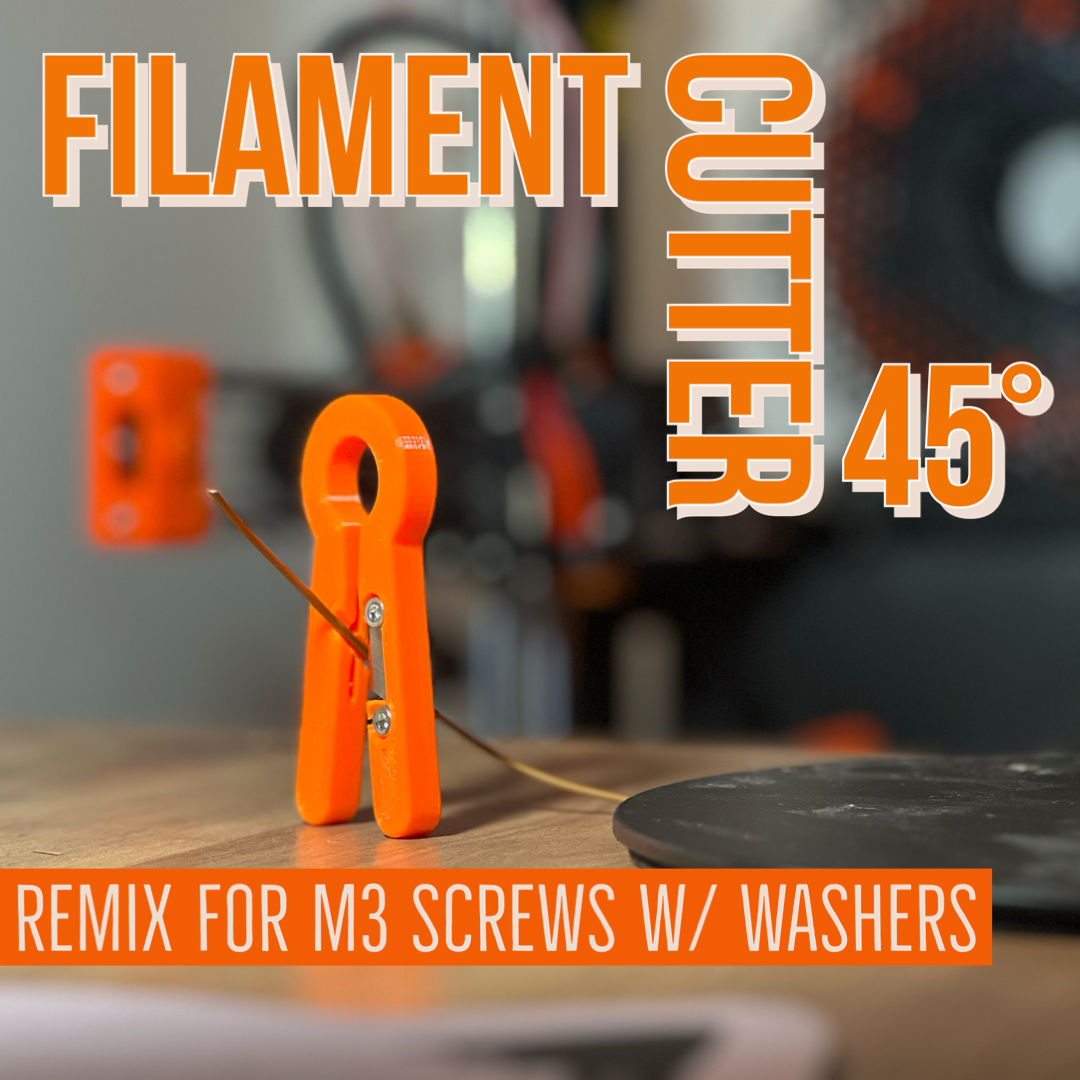

Cutter Dây Filament (Chỉnh sửa cho ốc M3 - Tùy chỉnh được!)

Chi tiết từ bộ phận gốc:

Mô tả

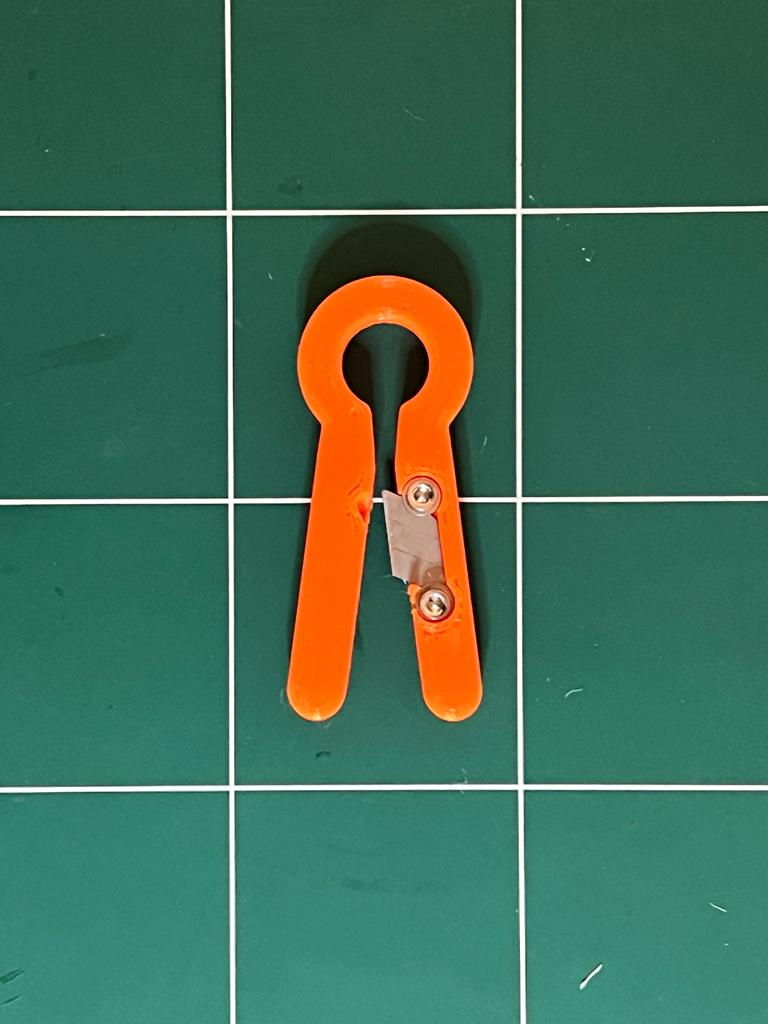

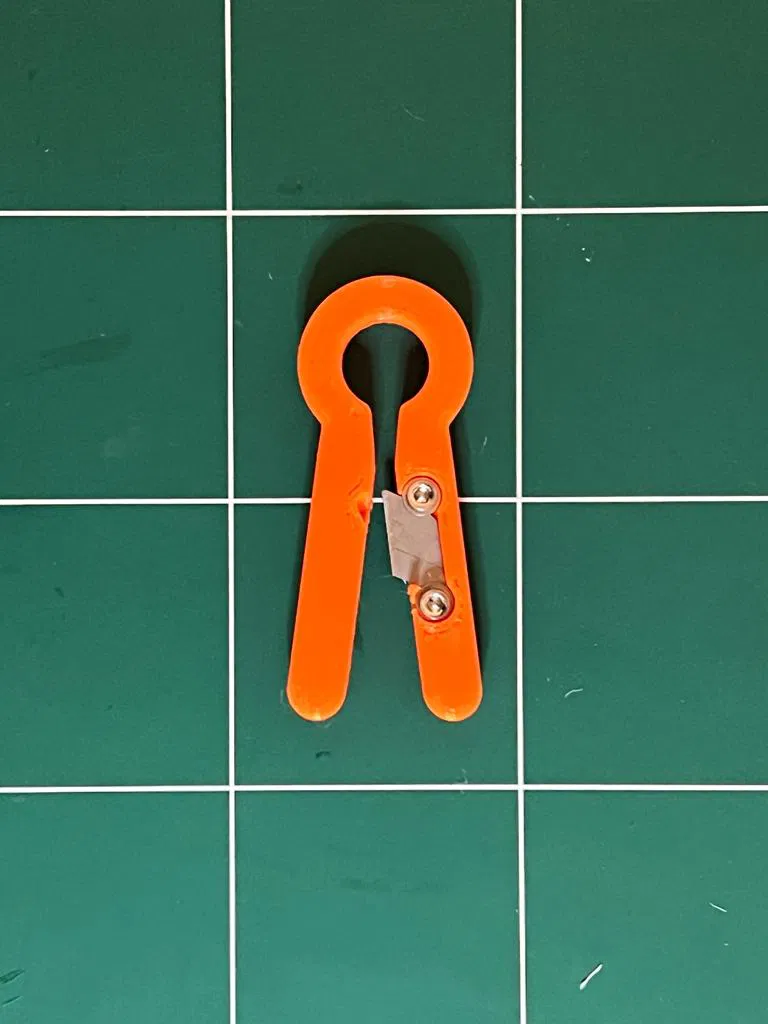

Cutter Dây Filament - Góc 45 Độ

Cutter này cắt dây filament có đường kính 1.75 mm ở góc 45 độ. Mô hình 3D của cutter được tạo bằng Fusion 360. Thời gian in dưới 50 phút và lắp ráp mất 1-2 phút.

Để lắp ráp phiên bản M3 có long đền, bạn cần các vật liệu sau:

• 2x Ốc vít đầu trụ M3 (chiều dài: khoảng 4 mm)
• 2x Đai ốc lục giác M3
• 2x Long đền M3 (đường kính ngoài: 6.5-7 mm - có thể thay đổi trong tệp *.m3f, chi tiết bên dưới)
• Lưỡi dao rọc giấy (chiều rộng lưỡi: 9 mm, 3 phần/đoạn)

Để lắp ráp phiên bản M3 không có long đền, bạn cần các vật liệu sau:

• 2x Ốc vít đầu trụ M3 (chiều dài: khoảng 4 mm)
• 2x Long đền M3 (đường kính ngoài: 6.5-7 mm - có thể thay đổi trong tệp *.m3f, chi tiết bên dưới)
• Lưỡi dao rọc giấy (chiều rộng lưỡi: 9 mm, 3 phần/đoạn)

Để biết thêm hướng dẫn lắp ráp chi tiết và thông tin, vui lòng truy cập bộ phận gốc của PhilippHee và cho nó một lượt thích!

Cách sử dụng Kích thước Long đền Tùy chỉnh (Trong PrusaSlicer)

Bộ phận gốc có phiên bản M3 không có long đền, điều này gây khó khăn cho tôi trong việc căn chỉnh lưỡi dao đúng cách vì khi siết ốc, đầu ốc xoay sẽ kéo và đẩy lưỡi dao tại điểm tiếp xúc (thông cảm cho lưỡi dao bị mòn, tôi đã sử dụng bộ phận này một thời gian):

Trong tệp .3mf đính kèm, tôi đã thêm các hình trụ âm được căn giữa xung quanh các lỗ vít:

Để điều chỉnh kích thước khoét cho long đền có kích thước khác, hãy chọn các đối tượng sửa đổi Generic-Cylinder bên dưới đối tượng.

Sau đó, ngay bên dưới danh sách đối tượng, bạn sẽ tìm thấy các tham số về kích thước và vị trí cho các đối tượng này.

• Để thay đổi kích thước long đền bạn sử dụng - hãy thay đổi các giá trị X và Y của tham số Size.
• Không thay đổi vị trí (chúng được căn giữa trên lỗ vít và phẳng với bề mặt mà long đền sẽ dựa vào).

Khi bạn slice dự án, các đối tượng hình trụ sẽ loại bỏ tất cả các phần của đối tượng chồng lên nó, làm lớn lỗ để vừa với long đền lớn hơn!
