Hộp Đựng Đồ Nhỏ Gọn Tiny Bins - Lưu Trữ Hiệu Quả [Parametric]

Cập nhật 1/7/2024 - Thêm 1.5mm cho Nắp để làm nó cứng cáp hơn.

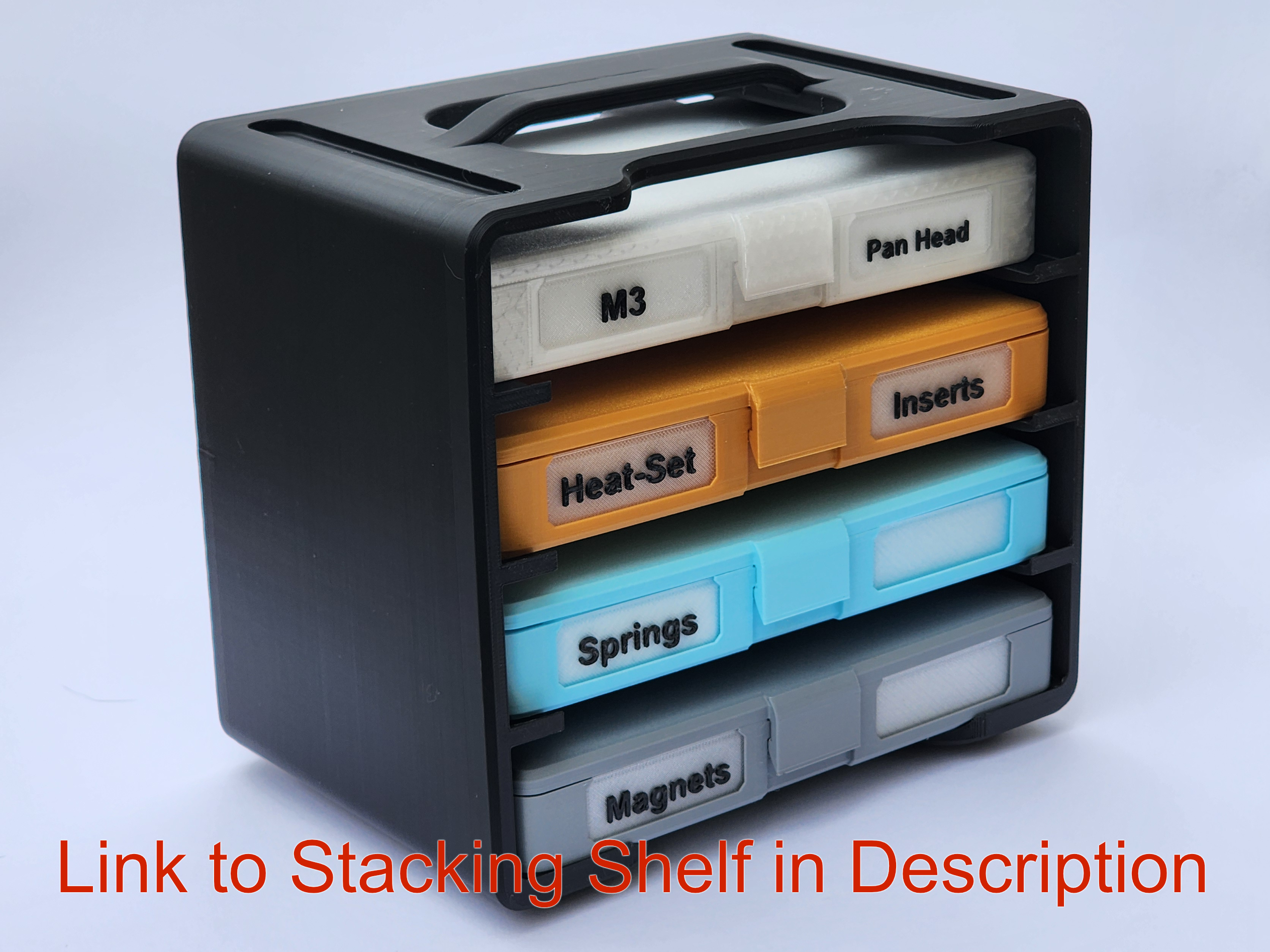

Link đến Kệ Xếp Chồng: /3d-model/105621-ke-xep-chong-cho-hop-luu-tru-tiny-bins-gan-tuong-thong-so

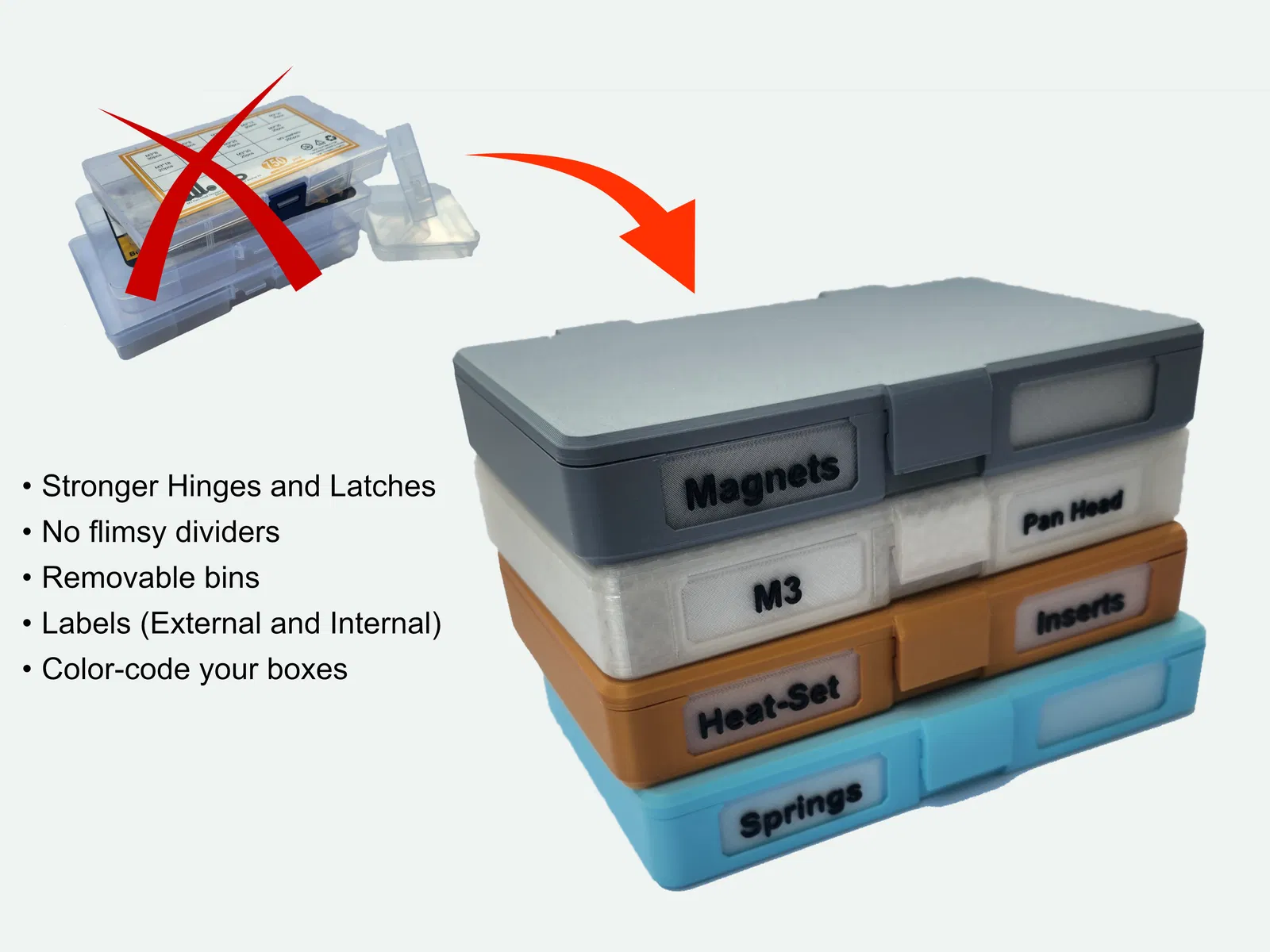

Gridfinity là một giải pháp lưu trữ in 3D phổ biến, nhưng tôi cần thứ gì đó nhỏ hơn để đựng ốc vít và các phụ kiện nhỏ khác. Nhiều món đồ này thường được đựng trong các hộp nhựa rẻ tiền với các vách ngăn mỏng manh và các chốt dễ gãy. Tôi đã có hai cái bị gãy chốt khi mới mua, nên tôi muốn in lại chúng.

Tôi đã thử dùng Gridfinity và hộp lưu trữ Gridfinity của Pred, nhưng các khay Gridfinity lại làm lãng phí nhiều không gian.

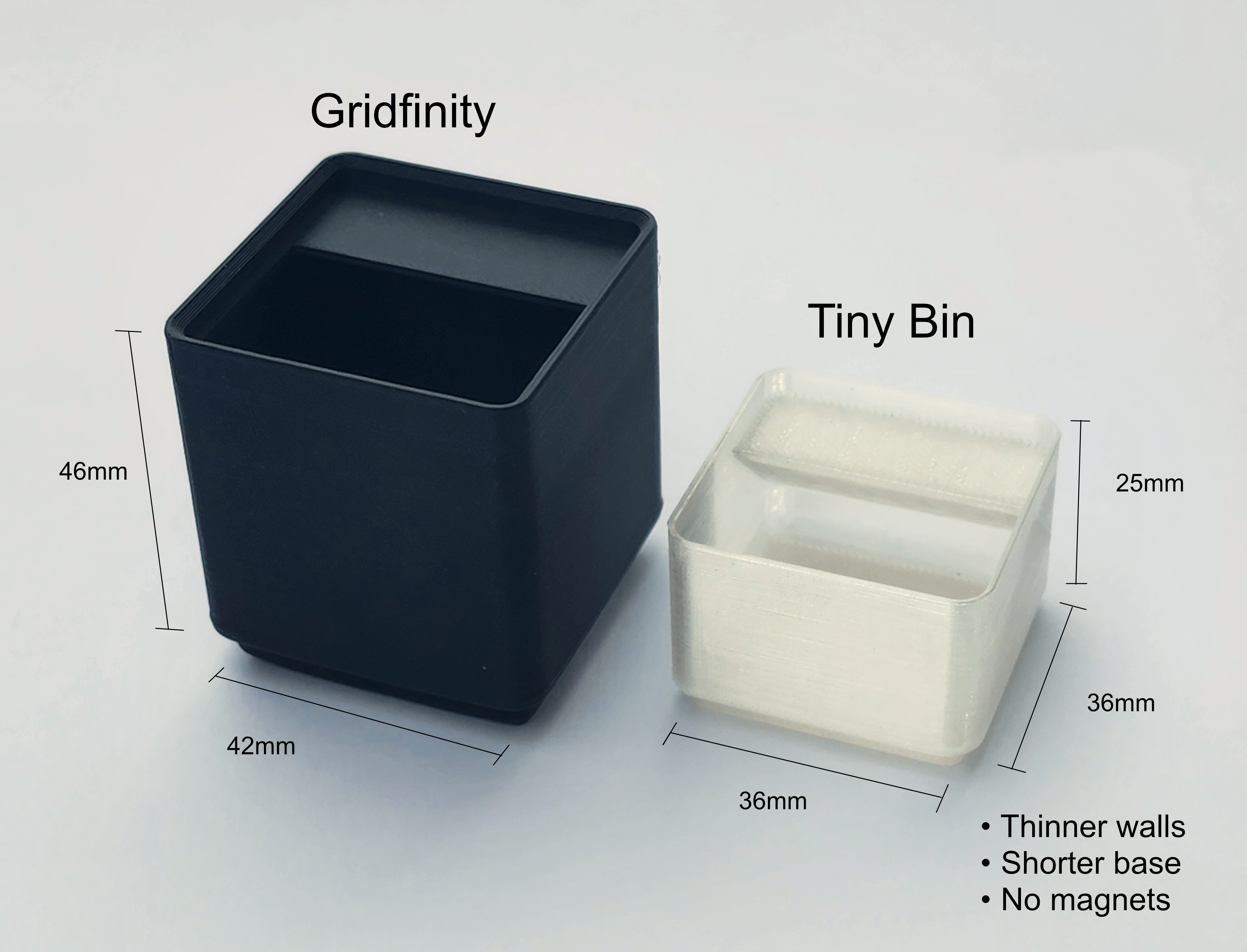

Để khắc phục điều này, tôi đã lấy một số ý tưởng từ Gridfinity và tạo ra các khay nhỏ hơn. Các khay mới này lớn hơn một chút so với các hộp nhựa thông thường, với thành và đáy mỏng, giúp tiết kiệm sợi in tối đa. Mặc dù thành mỏng, những chiếc khay này vẫn chắc chắn và đủ bền cho mục đích sử dụng.

Khay 1x1 chỉ tốn chưa đến 5g filament nếu không có nhãn, hoặc 6.5g nếu có nhãn. Nó thậm chí còn có thể in bằng chế độ vase mode, chỉ tốn khoảng 3g filament.

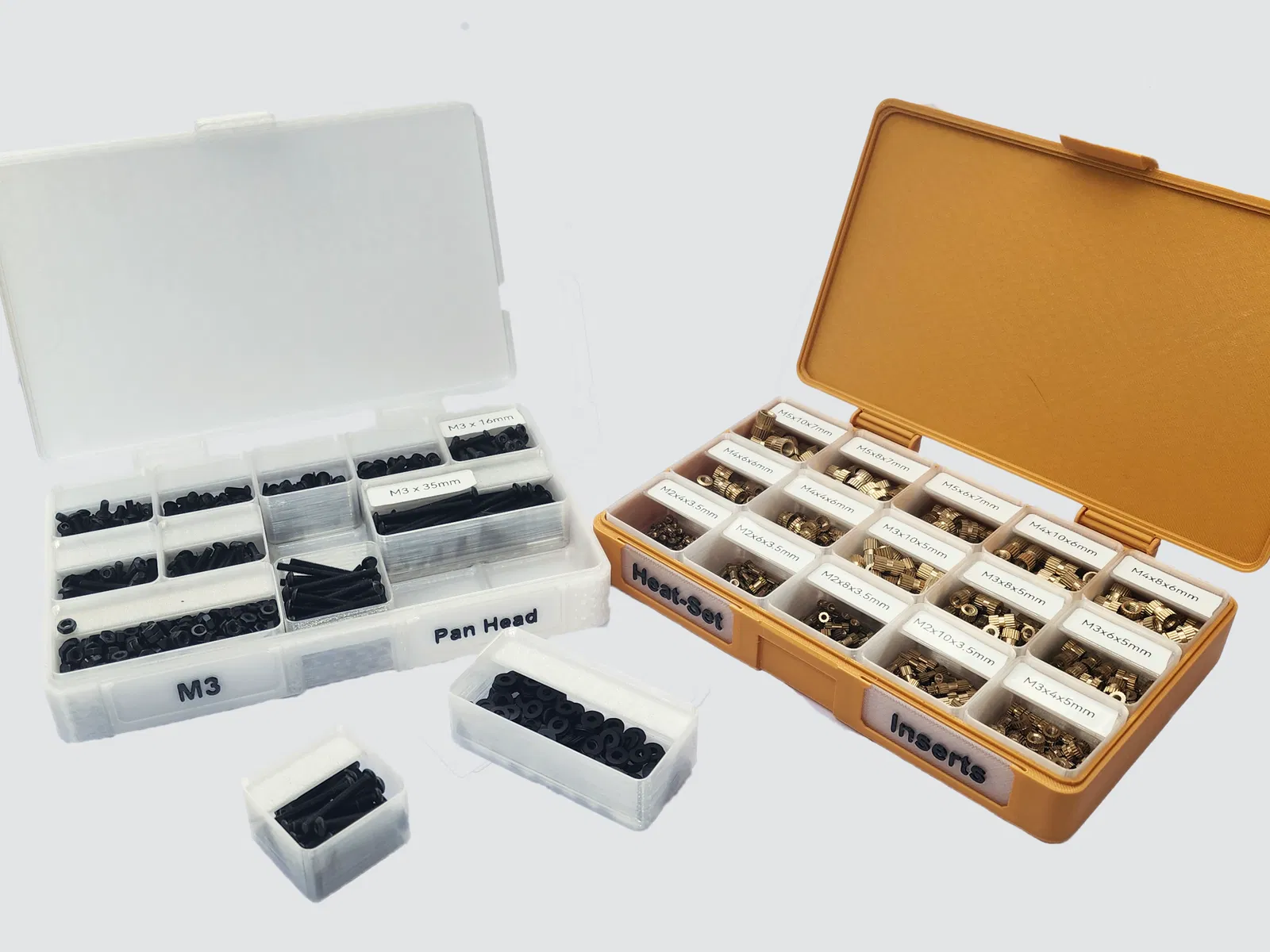

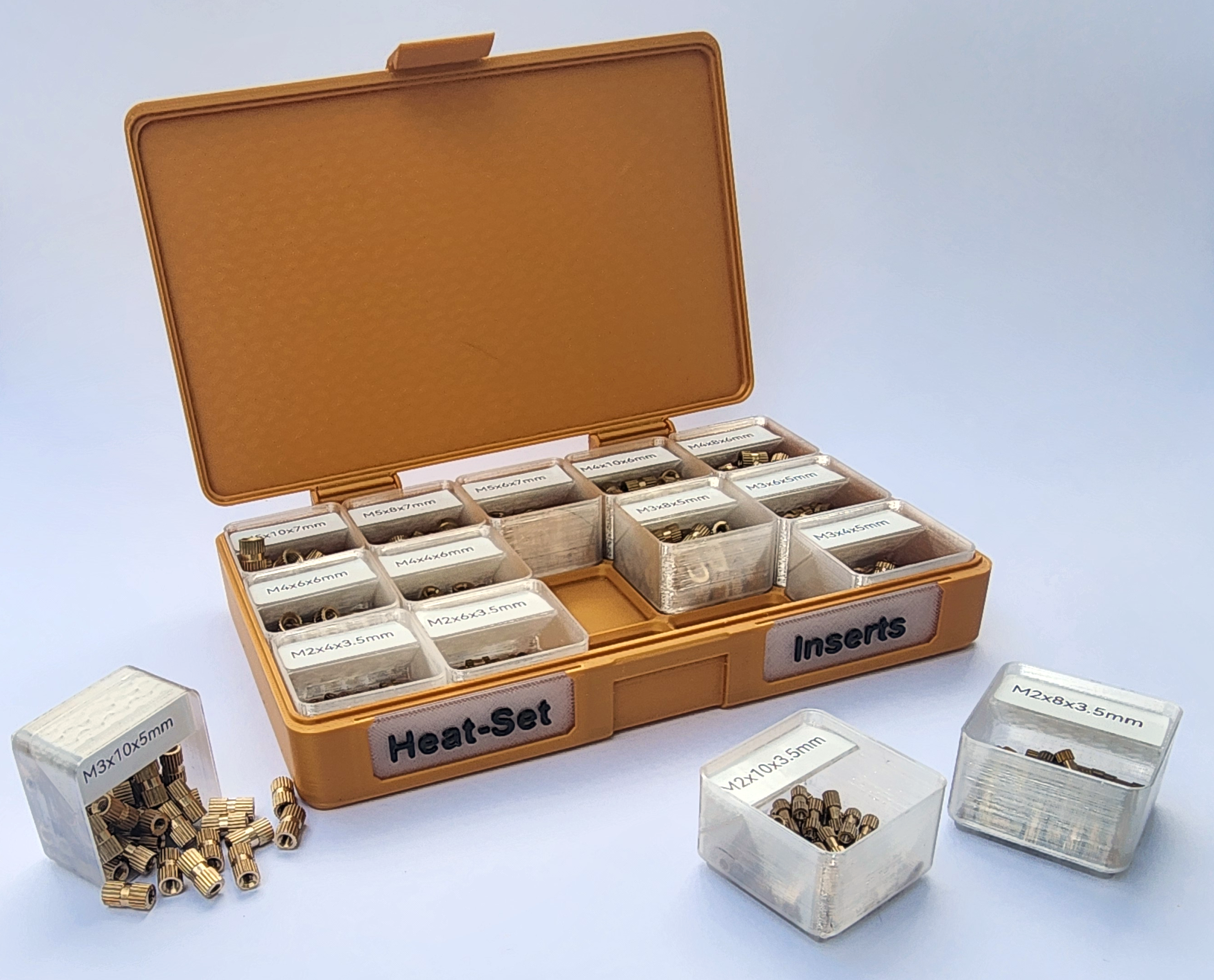

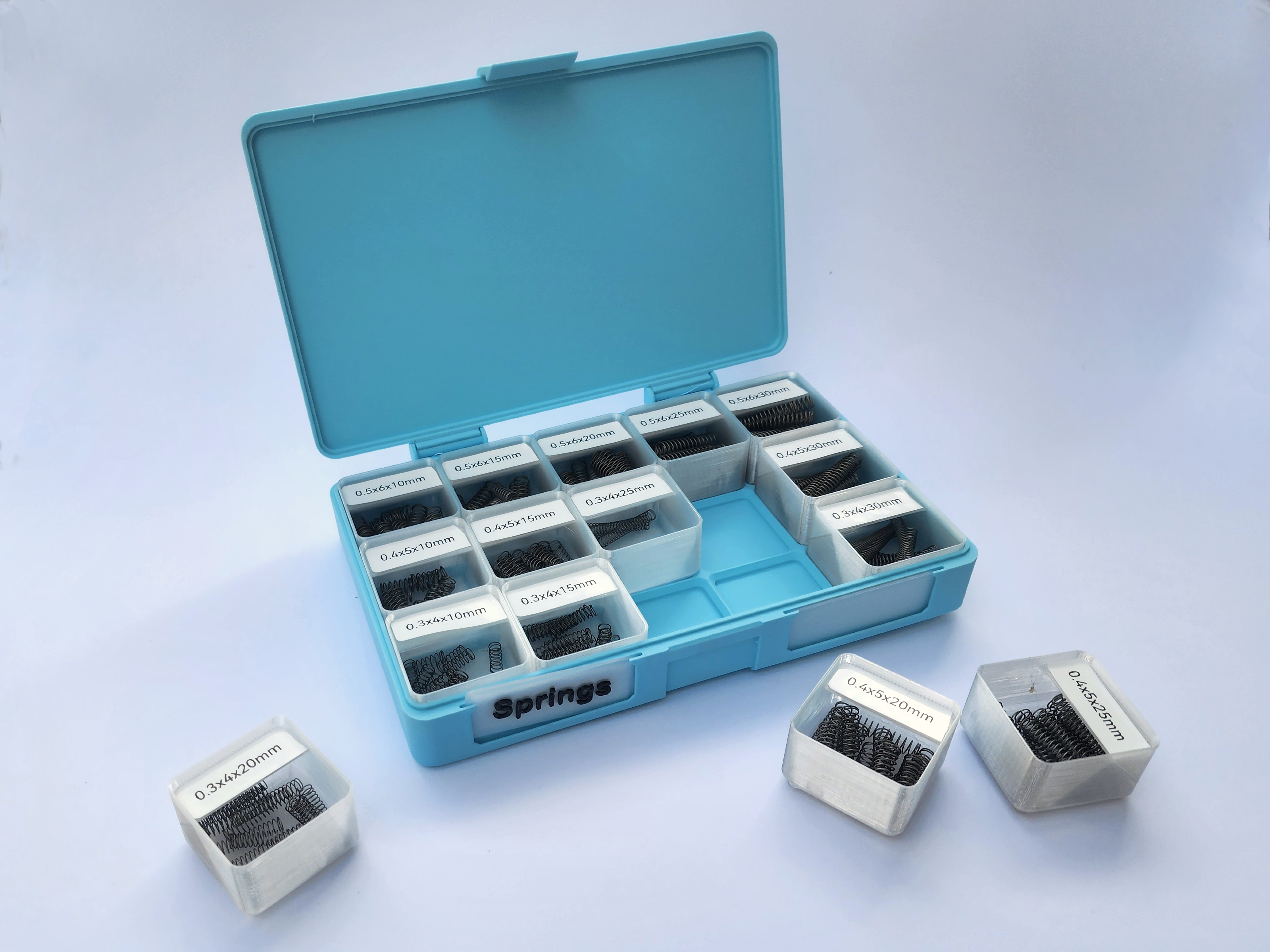

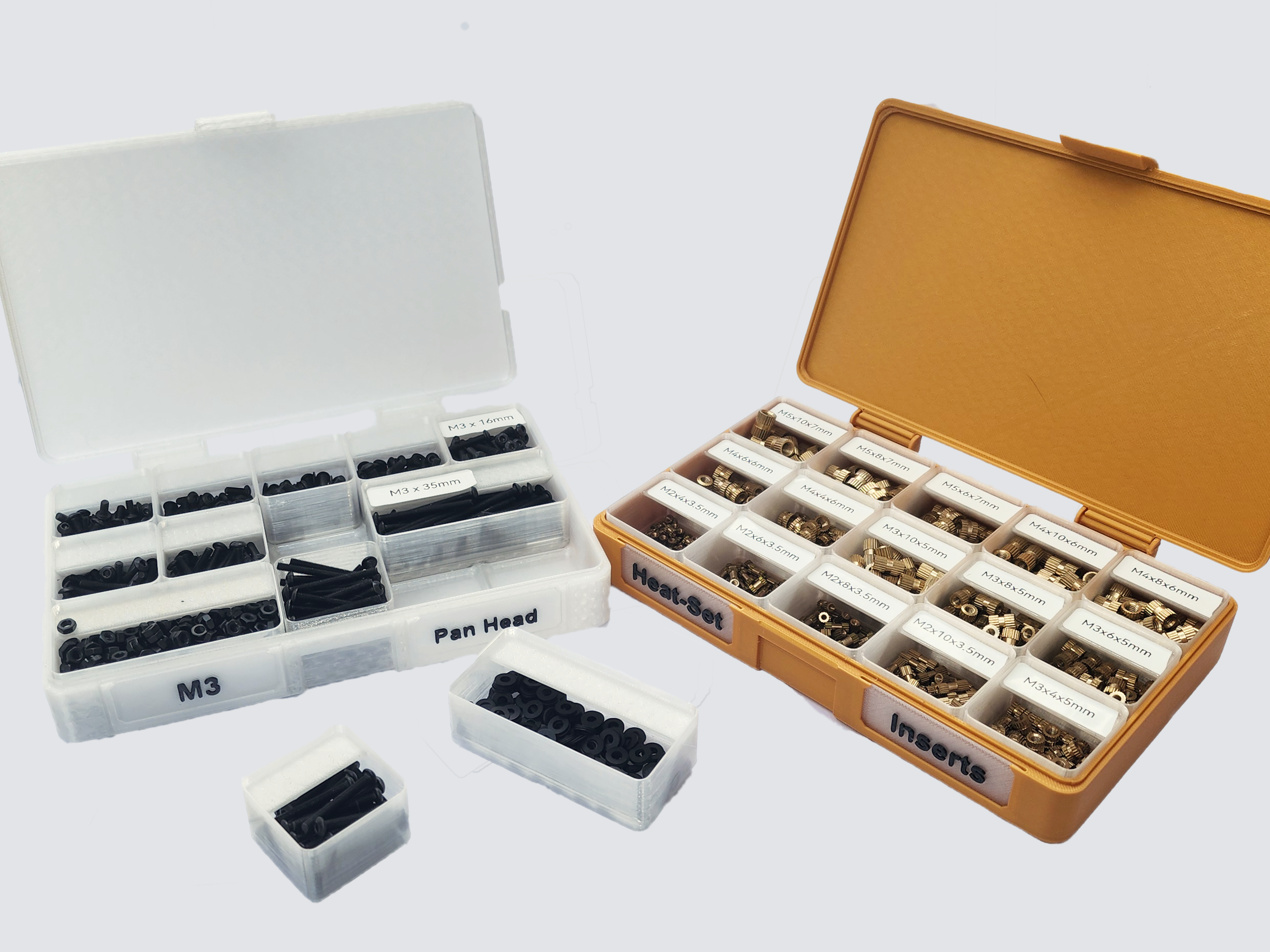

Để hoàn thiện giải pháp, tôi đã thiết kế một hộp lưu trữ theo dạng parametric xung quanh các khay. Hộp lưu trữ mặc định có thể chứa tới 15 khay theo cấu hình 5x3. Nó được in chỉ với hai phần và không cần bất kỳ phần cứng nào để lắp ráp. Nó cũng có một vị trí ở mỗi bên để dán nhãn.

KHÔNG NÊN IN BẰNG NHỰA SILK/METALLIC PLA

Chốt và bản lề được in ở hướng yếu. Mặc dù đã có nỗ lực gia cố, nhựa Silk PLA và Metallic PLA có thể làm bản lề dễ gãy do độ bám dính giữa các lớp kém. Nhựa PLA thông thường (bao gồm cả PLA mờ) và PETG cho kết quả chắc chắn và ổn định.

Nếu lo ngại, hãy in bản hinge test để đánh giá độ bền của vật liệu. Theo kinh nghiệm của tôi, Silk PLA thường bị gãy ngay lần tháo bản lề đầu tiên.

Trong khi nhận thức được những hạn chế, tôi đã ưu tiên sự tinh tế của thiết kế hai phần thay vì cố gắng đạt được sự hoàn hảo với mọi loại vật liệu. Trong quá trình thử nghiệm của tôi, tất cả các loại Silk PLA đều bị hỏng, còn PLA thông thường/mờ thì luôn vượt qua. Vì vậy, có vẻ như đây là một sự phân chia khá rõ ràng, nhưng bạn cứ tự do thử nghiệm.

Lời khuyên này chủ yếu áp dụng cho hộp lưu trữ, nhưng xét đến thành mỏng, Silk PLA có thể cũng không hoạt động tối ưu cho các khay.

HÃY ĐỂ NẮP NGUỘI HOÀN TOÀN TRƯỚC KHI THÁO

Nắp khá mỏng, và sẽ bị cong nếu bạn lấy nó ra khỏi máy in khi còn nóng. Nếu nó bị cong, nó sẽ không nằm phẳng trên đế và bạn có thể sẽ phải in lại. Tôi khuyên bạn nên đợi cho đến khi nắp nguội hoàn toàn về nhiệt độ phòng trước khi tháo.

Hỗ Trợ Tích Hợp Sẵn

Hộp lưu trữ sử dụng các bộ phận hỗ trợ tích hợp sẵn để tăng cường độ chính xác khi các bộ phận khớp với nhau. Mặc dù có thể in được mà không cần chúng (ít nhất là với PLA), các bộ phận hỗ trợ đảm bảo chốt sắc nét và bản lề không bị kẹt. Chúng trở nên quan trọng khi in bằng PETG hoặc các vật liệu khác không xử lý tốt các chi tiết vươn ra.

Các bộ phận hỗ trợ này sử dụng tối thiểu vật liệu và có thể dễ dàng tháo ra chỉ bằng ngón tay. Tôi đặc biệt khuyên bạn nên in với các bộ phận hỗ trợ đi kèm bất cứ khi nào có thể. Như một sự ưu ái, tôi đã cung cấp một phiên bản không có bộ phận hỗ trợ, nhưng tôi thực sự khuyên bạn nên bắt đầu với mô hình có hỗ trợ để có kết quả tối ưu.

Các bộ phận hỗ trợ được tối ưu hóa cho chiều cao lớp 0.2mm. Điều này có thể được cấu hình lại trong tệp FreeCAD.

Thiết Kế Parametric

Mô hình này được tạo trong FreeCAD bằng thiết kế parametric. Điều này được thực hiện bằng cách sử dụng đối tượng 'Parameters' trong các tệp FreeCAD.

Trong tệp FreeCAD của Hộp Lưu Trữ, phần 'Bin Grid' kiểm soát kích thước X/Y đơn giản của hộp. Phần 'Bins' kiểm soát kích thước của các khay, điều này sẽ ảnh hưởng đến kích thước của hộp. Hầu hết các tham số khác không được thiết kế để thay đổi; tốt nhất bạn nên liên hệ nếu muốn sửa đổi điều gì khác.

Các khay được mô hình hóa trong một tệp FreeCAD riêng biệt. Trong các tham số, phần 'Bin Size' kiểm soát hầu hết những gì bạn muốn sửa đổi. Bạn sẽ có thể tạo khá nhiều cấu hình khay chỉ bằng cách sử dụng các cài đặt đó. Nếu bạn muốn thay đổi kích thước khay cơ bản, bạn có thể thực hiện trong phần 'Bins'.

Sau khi xác định các tham số phù hợp, hãy mở thư mục 'Print Ready', chứa các mô hình đã được xoay sẵn để có hướng in tối ưu. Để xuất từng phần, hãy nhấp vào thành phần mong muốn và chọn File > Export.
