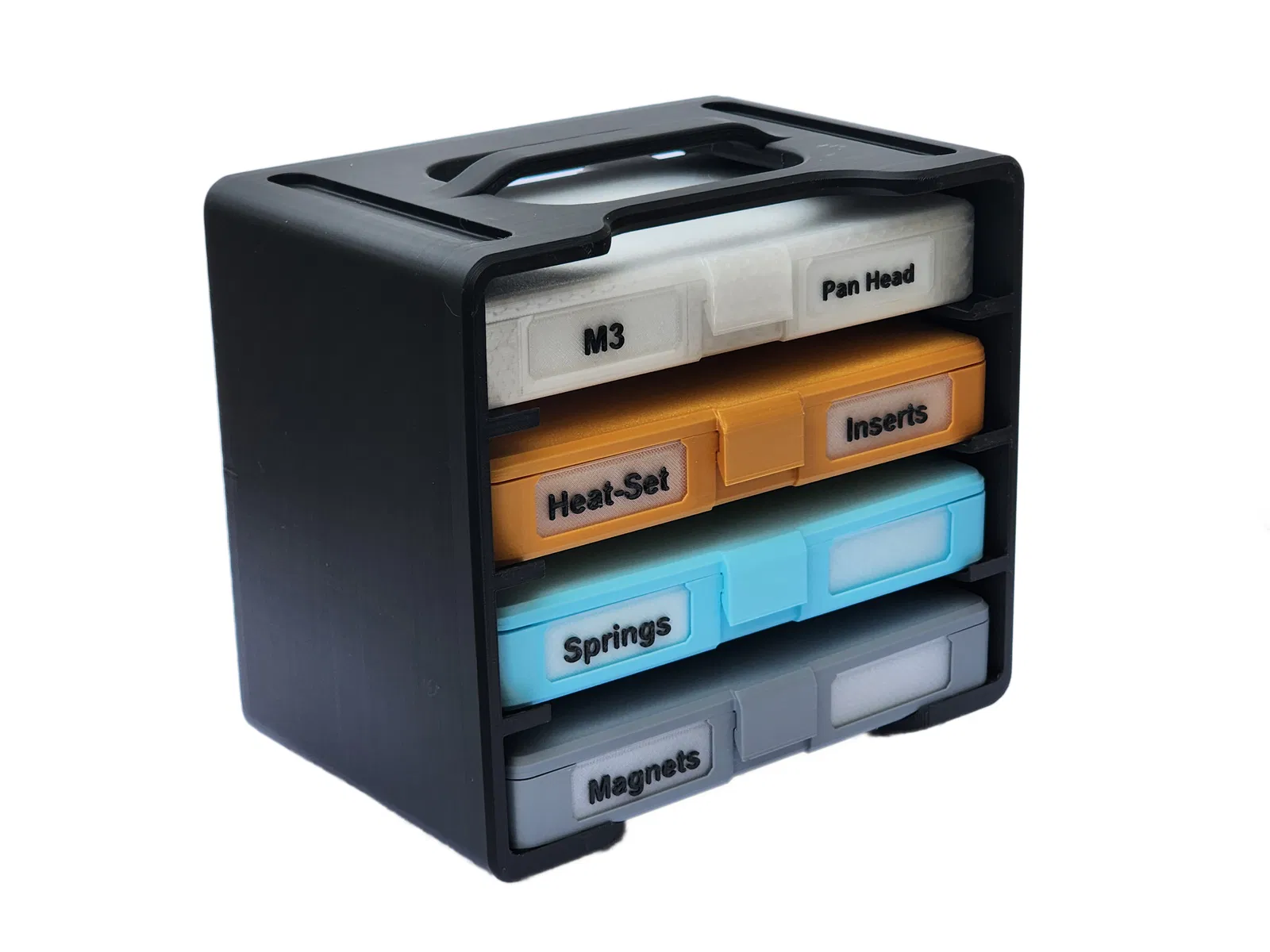

Kệ xếp chồng cho Hộp lưu trữ Tiny Bins [Gắn tường] [Thông số]

Hộp lưu trữ Tiny Bins: /3d-model/105620-thung-nho-luu-tru-bo-phan-nho-hieu-qua-tham-so

Thiết kế này ban đầu là một biến thể của Hệ thống lưu trữ xếp chồng Gridfinity của tôi, được tối ưu hóa đặc biệt cho các hộp nhỏ hơn, cho phép in toàn bộ bộ phận cùng một lúc. Theo thời gian, tôi đã mở rộng ý tưởng này cho đến khi tôi có được một thiết kế mà tôi nghĩ là khá tinh tế.

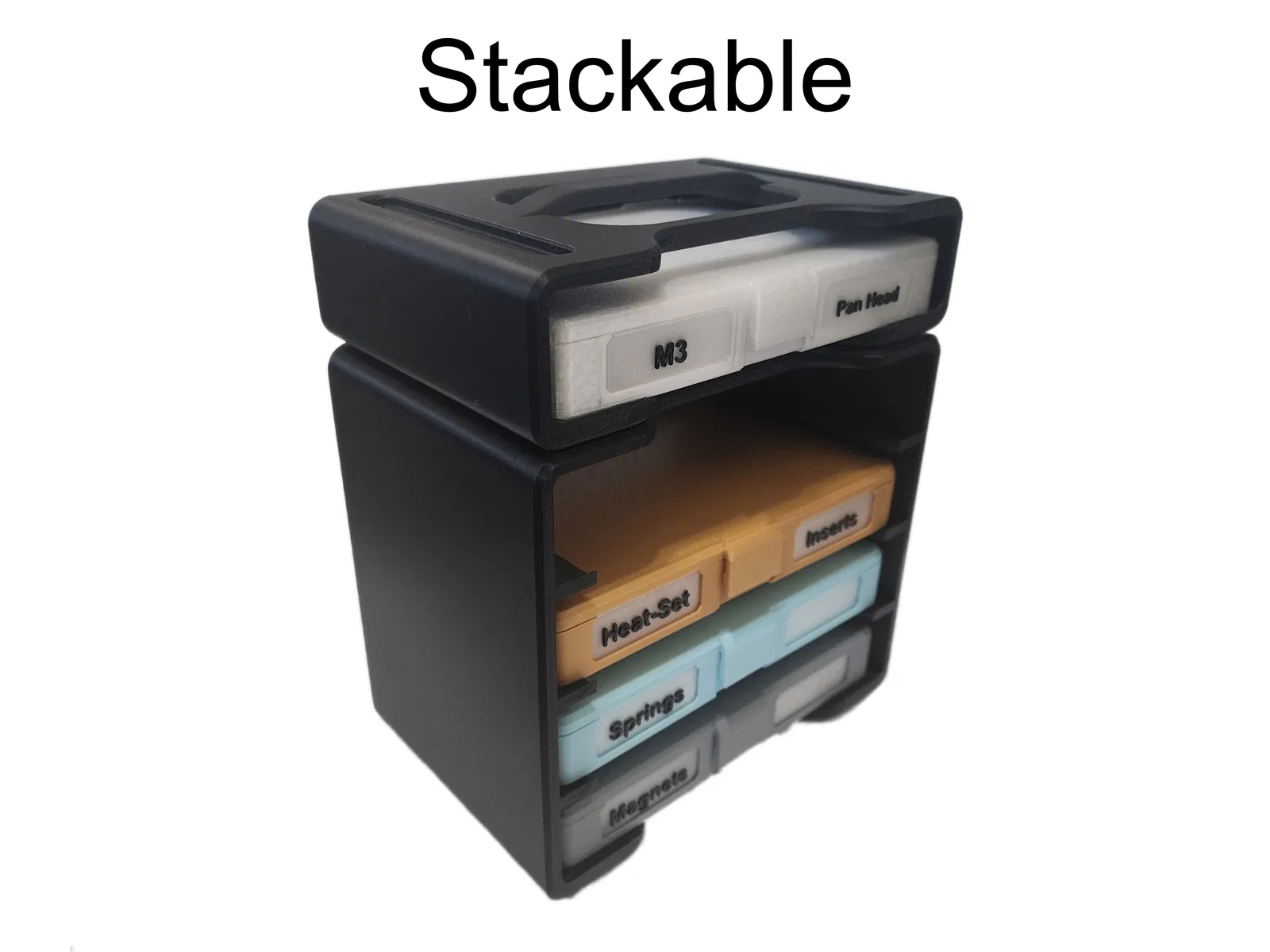

Bộ phận này có tay cầm tích hợp và cho phép xếp chồng các bộ phận lên nhau một cách dễ dàng. Ngoài ra, bạn có thể in một tấm gắn tường riêng. Sau khi cố định vào tường, bạn có thể dễ dàng gắn và tháo bộ phận khỏi tấm bằng một chiếc kẹp kiểu Pháp tích hợp. Thiết kế này đảm bảo rằng nó không chỉ có thể gắn trên tường mà còn dễ dàng tháo rời khi cần, mang lại cả sự ổn định và linh hoạt.

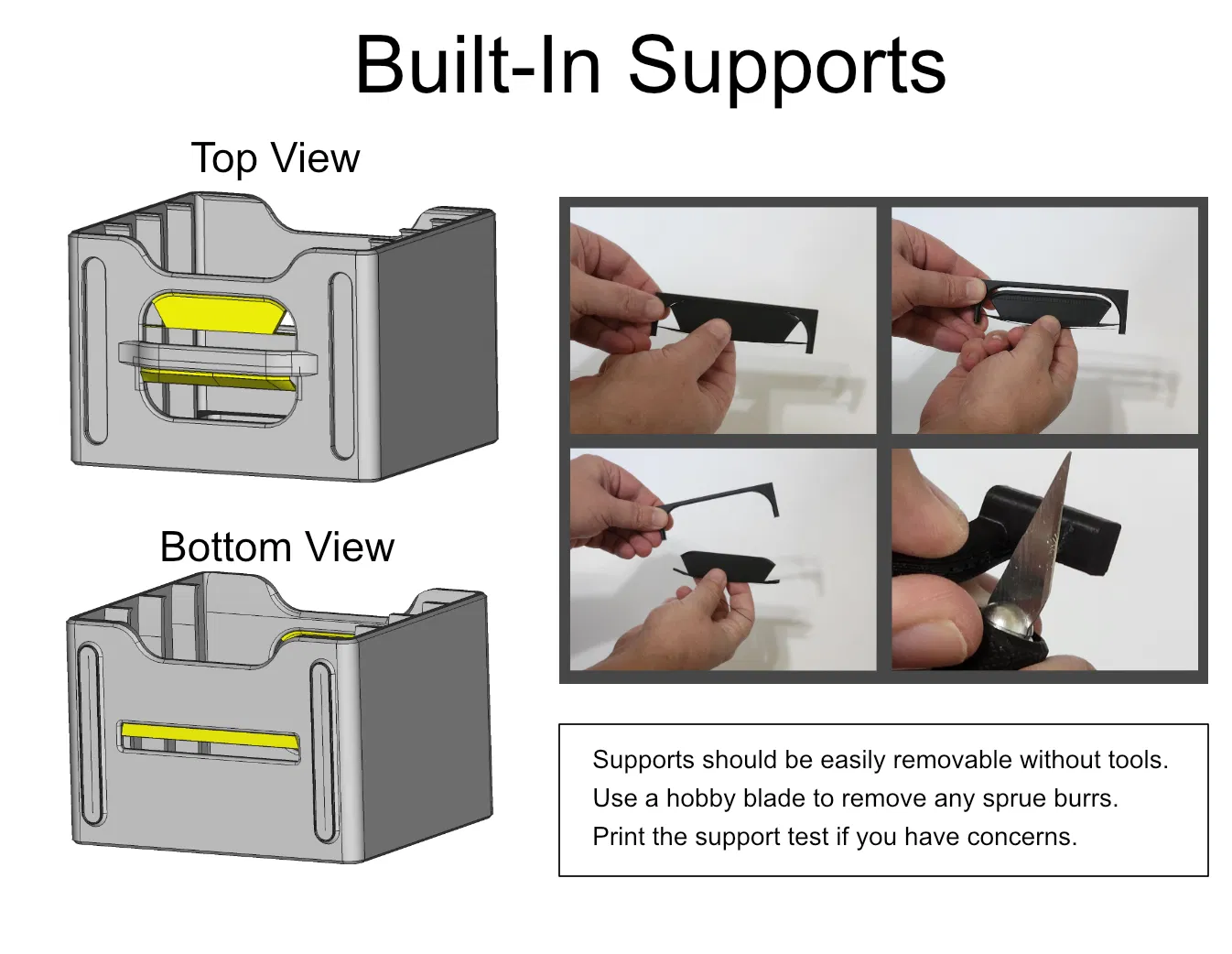

Hỗ trợ Tích hợp

Tay cầm bao gồm một số phần nhô ra thực sự lớn mà sẽ không thể in hiệu quả nếu không có hỗ trợ. Do đó, tôi đã tích hợp các bộ phận hỗ trợ tích hợp để hỗ trợ các bộ phận cần thiết, trong khi không lãng phí vật liệu cho các bộ phận không cần. Các bộ phận hỗ trợ tích hợp này hiệu quả hơn và tốt hơn bất kỳ bộ phận hỗ trợ nào được tạo bởi slicer mà tôi từng thấy, và cũng nên dẫn đến bề mặt hoàn thiện tốt hơn. Tôi không thể hứa rằng bề mặt hoàn thiện sẽ hoàn hảo, nhưng nó sẽ khá tốt.

Tôi thực sự khuyên bạn nên sử dụng các bộ phận hỗ trợ tích hợp. Để tiện cho bạn, tôi đã bao gồm một phiên bản không có chúng, nhưng kết quả với các bộ phận hỗ trợ được tạo bởi slicer có thể không tối ưu.

Nếu bạn có lo ngại, việc in bài kiểm tra phần nhô ra có thể giúp đánh giá cài đặt máy in của bạn với các bộ phận hỗ trợ tích hợp.

You should be able to easily break off the supports with your hands. Any small sprue burrs can be cleaned up with a hobby knife.

Các bộ phận hỗ trợ được tối ưu hóa cho lớp cao 0.2mm. Điều này có thể được cấu hình lại trong tệp FreeCAD.

Gắn Tường

Tôi khuyên bạn nên cố định ít nhất một bên vào một thanh đỡ để có độ an toàn tối ưu. Bạn có thể không cần đến nó, nhưng tôi chưa thử nghiệm. Chỉ cần tránh đặt quá nhiều trọng lượng về phía trước.

Bản thân chiếc kẹp kiểu Pháp này rất chắc chắn. Bộ phận này khóa vào tấm gắn khá chắc chắn. Hãy chắc chắn rằng bạn sử dụng các kẹp dưới cùng khi đặt bộ phận.

Tấm gắn tường được in ở hướng in bền nhất có thể – phẳng trên bàn in. Mặc dù trên lý thuyết các kẹp song song với các đường lớp, có các góc lượn lớn giúp giảm bớt điểm yếu đó. Quan trọng nhất, các vít gắn đi xuyên qua các kẹp. Lựa chọn thiết kế này đảm bảo rằng ngay cả trong trường hợp hiếm gặp các kẹp bị tách ra ở các đường lớp, vít vẫn sẽ giữ chúng lại với nhau và ngăn ngừa sự cố nghiêm trọng. Nó cũng tình cờ dễ in phẳng trên bàn in hơn.

Chân đế

Chân đế là tùy chọn, bộ phận này có thể có xu hướng trượt trên các bề mặt nhẵn, đặc biệt là khi lắp và tháo các hộp. In chân đế có ren bằng TPU có thể giúp ngăn chặn điều này. Bạn cũng có thể thử PETG, có lẽ nó sẽ giúp ích một chút? Hoặc bạn có thể in chân đế tròn, hoặc bạn có thể bỏ chân đế hoàn toàn.

Thiết kế Thông số

Model này được tạo trong FreeCAD bằng thiết kế thông số. Điều này được thực hiện bằng cách sử dụng đối tượng ‘Parameters’ trong các tệp FreeCAD.

Trong tệp FreeCAD, phần ‘Gridfinity’ [tên hơi tệ] kiểm soát kích thước X/Y đơn giản của hộp lưu trữ và tổng chiều cao của bộ phận. Hầu hết các thông số khác không nhằm mục đích can thiệp; tốt nhất bạn nên liên hệ nếu muốn sửa đổi bất kỳ điều gì khác.

Lưu ý rằng tay cầm chỉ có thể được thay đổi kích thước trong một giới hạn nhất định. Tay cầm sẽ không vừa với phiên bản rộng 3 của bộ phận. Tay cầm được thu nhỏ kích thước cho bộ phận rộng 4, và có thể chỉ vừa vài ngón tay.

Sau khi bạn đã xác định các thông số phù hợp, hãy mở thư mục "Print Ready", chứa các model đã được xoay để có hướng in tối ưu. Để xuất từng bộ phận, nhấp vào bộ phận mong muốn và chọn File > Export.
