Giá Đỡ Webcam Creative Live! Cho Mô-tơ X Ender 3

Đây là bản in 3D đầu tiên của tui. Mấy cái trước là tui chuyển từ Thingiverse qua thôi.
Tui không phải dân thiết kế CAD gì đâu, chỉ xài Tinkercad rồi cắt, dán, ghép tùm lum để ra cái tui cần xài.

Chuyện là tui mới tậu con Ender3 cũ, muốn gắn cái webcam cũ từ cái máy in (giờ dẹp tiệm rồi) lên.
Thấy chỗ cái cục mô-tơ X có vẻ ngon ăn để gắn camera, nên tui kiếm đại cái thiết kế nào có sẵn không.
Nhưng mà đời không như là mơ, kiếm hoài không thấy.

Thế là tui lấy đại cái bản thiết kế Ender 3 X Cover rồi ghép chung với cái đế tui từng làm để gắn camera lên cái thanh nhôm 2020.
Cái này tui in bằng PETG của Creality, nghĩ chắc PLA cũng được, vì chỗ nắp che mô-tơ nó đâu có nóng gì đâu.

Danh sách vật tư (BOM)
Mấy con ốc dài ghi là tối thiểu nha, có con dài hơn thì cứ lấy xài.

1 x Ốc M4 dài 16mm
1 x Đai ốc M4
2 x Long đền M4 (tùy chọn)

1 x Ốc M2.5 dài 15mm
1 x Đai ốc M2.5

1 x Ốc M.2 dài 28mm (Nếu con ốc zin của webcam Creative Live! bị mất)

Ốc và đai ốc zin của webcam creative live.

Cách lắp ráp

Tháo con ốc M3 dài ra khỏi đế webcam, giữ lại nha, lát xài lại.

Tháo cái nắp che cục mô-tơ X với công tắc hành trình ra. Nhớ lúc tháo con ốc cuối cùng thì phải giữ cục mô-tơ lại nha, không là nó rớt cái đầm xuống đất đó.

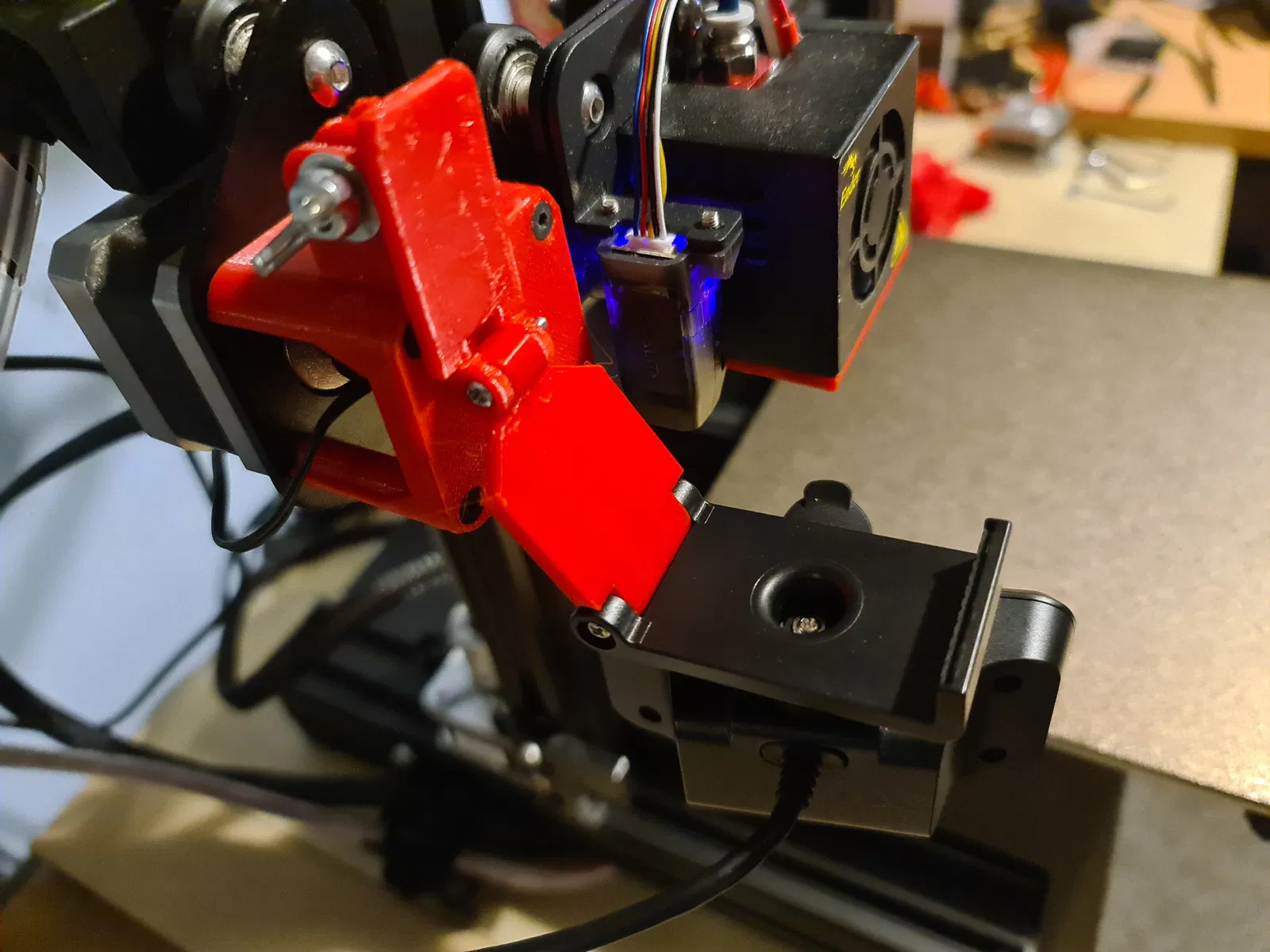

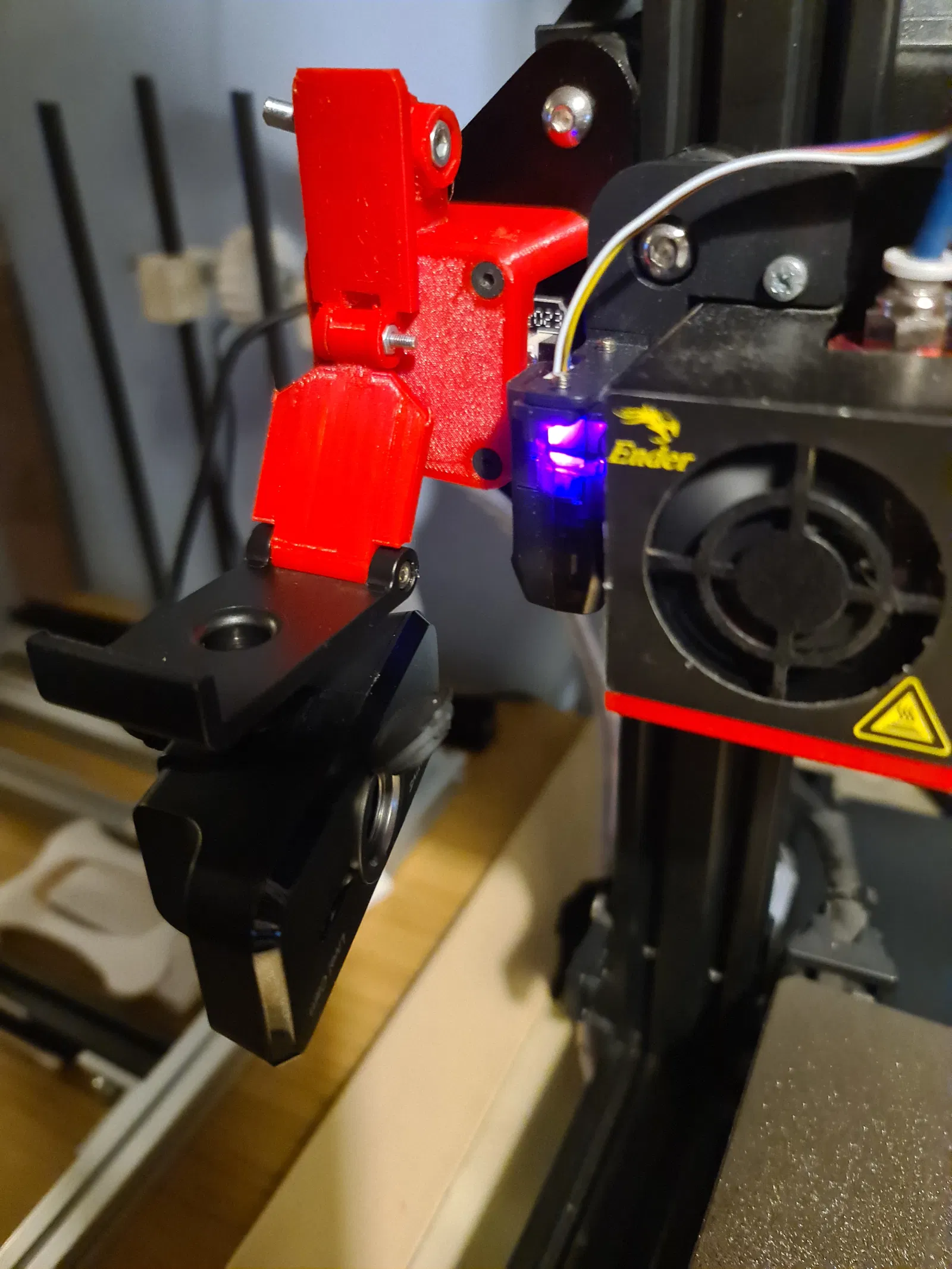

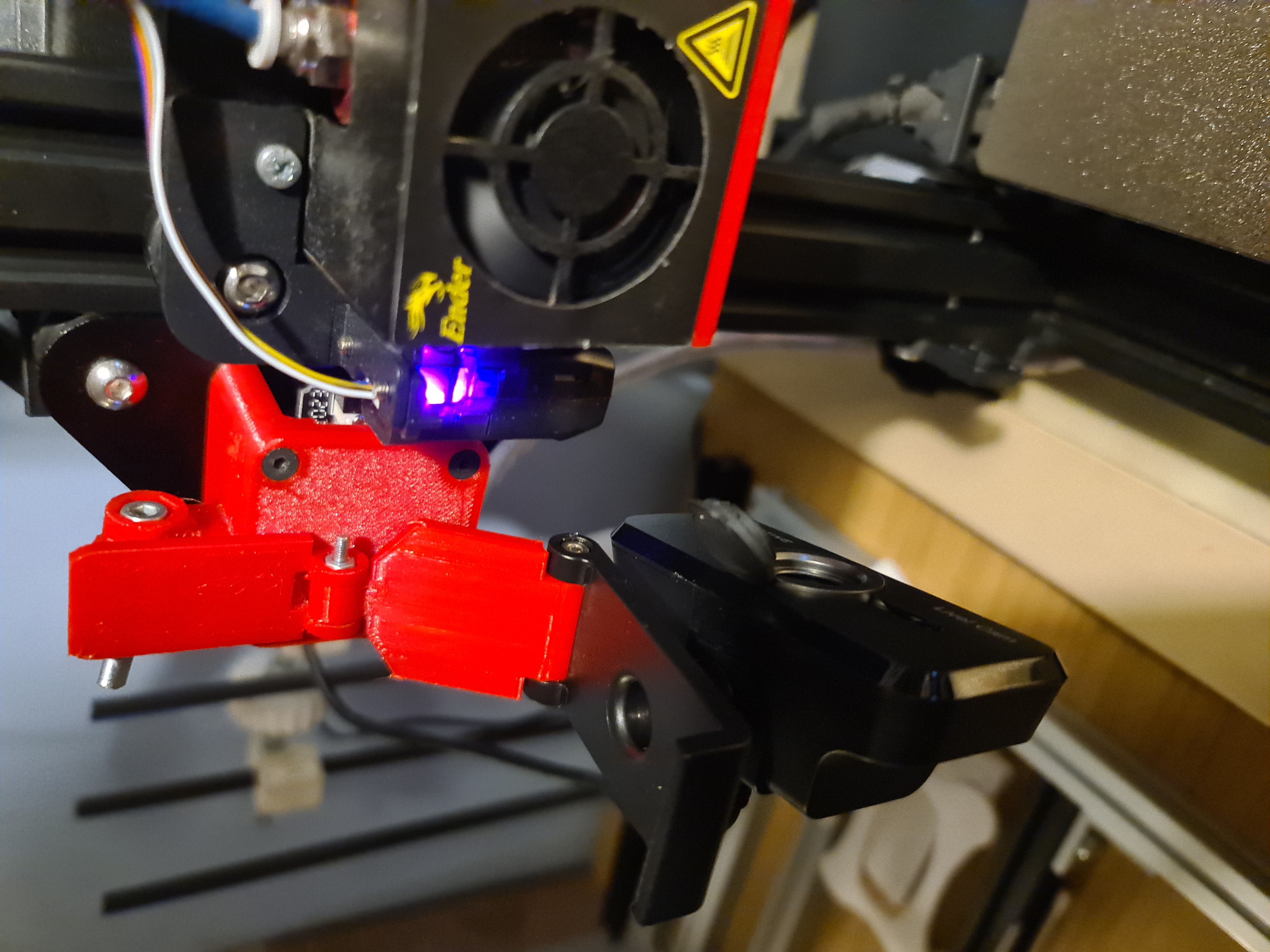

Thay cái nắp zin bằng cái đế in 3D này.

Dùng ốc M4 x 16mm và đai ốc M4 để gắn hai cái lại với nhau. Nếu thấy nó lắc lư qua lại thì kiếm cái long đền, gắn vô một hoặc hai cái tùy ý.

Tiếp theo, dùng ốc M2.5 x 15mm với đai ốc M2.5 để gắn cái đế gắn GoPro vô cái đế gắn camera creative live.
Rồi dùng ốc và đai ốc zin của webcam để gắn cái đế CLCC vô cục webcam màu đen.

Tui giải thích dở lắm, mong là có hình ảnh minh họa thì mọi người sẽ dễ hình dung cách làm hơn nha.

Vật liệu
PLA/PETG

Đế Che Mô-tơ X
Độ dày lớp: 0.2mm
Ruột: 15%

Đế Gắn GoPro
Độ dày lớp: 0.2mm
Ruột: 15%

Đế Gắn Webcam Creative Live!
Độ dày lớp: 0.2mm
Ruột: 15%
