Thước Đo Khe Hở Parametric

Lâu rồi tui cũng muốn làm cái bộ test khe hở này rồi. Tui tìm hoài không có cái nào có giá trị hay khoảng cách tui muốn hết, nên tui tự làm cái của riêng tui.

Tui coi cái thiết kế dạng này lần đầu cách đây mấy năm trong cái video của Maker's Muse, có ở đây nè: https://www.makersmuse.com/clearance-and-tolerance-3d-printer-gauge

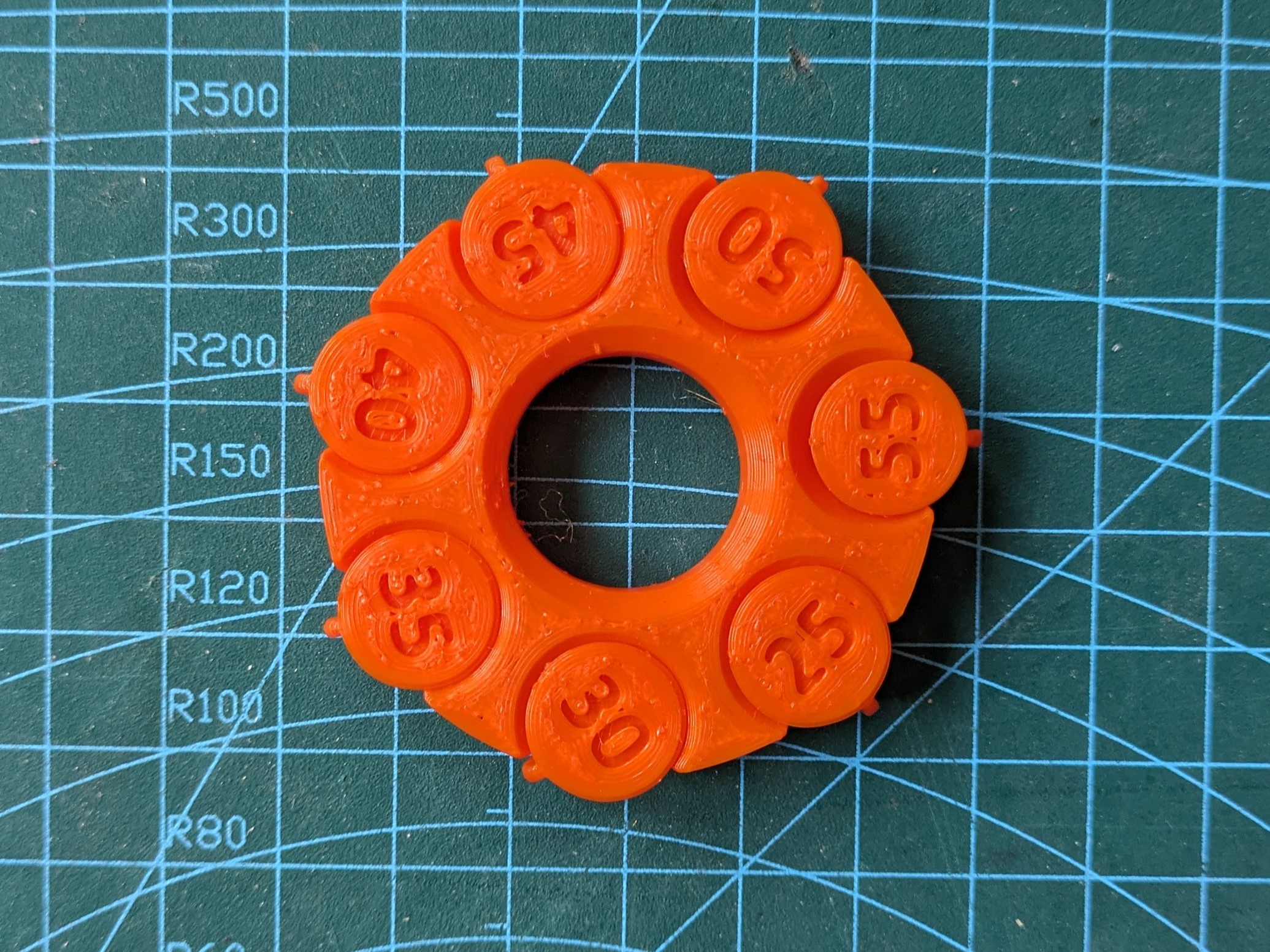

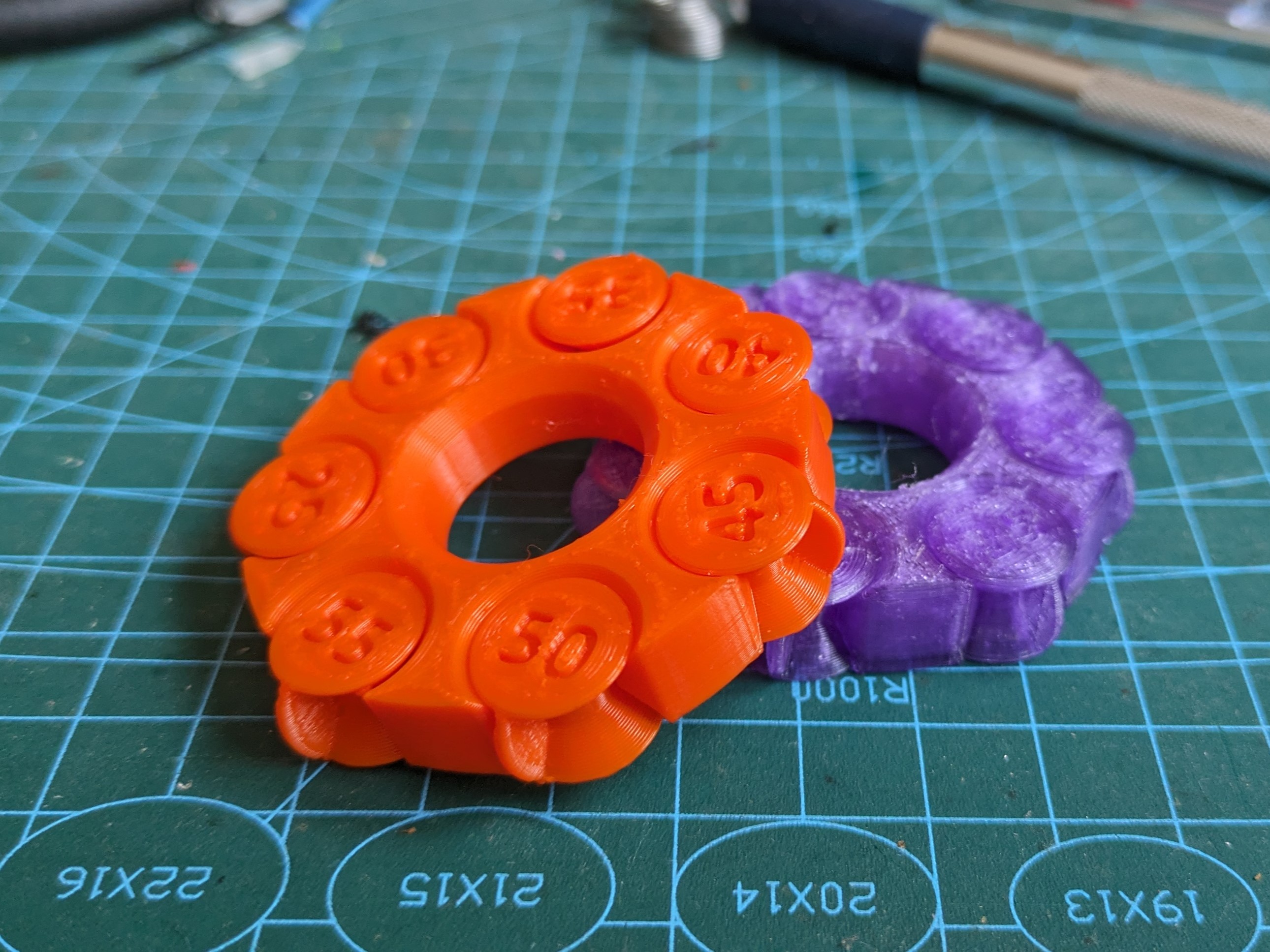

Tui muốn nó linh hoạt về khoảng cách khe hở và các bước tăng, nên tui làm nó theo dạng parametric. Nó xài cái add-in ParametricText để tự động chỉnh nhãn, nên mấy cái tham số mà mấy bạn chỉ cần đổi là “base” với “step” thôi. Mặc định thì nó bắt đầu từ 0.25mm, và tăng dần 0.05mm tới 0.55mm.

Nó tốn khoảng 11g filament. In không cần support hay brim nha.

Link cái add-in ParametricText: https://apps.autodesk.com/FUSION/en/Detail/Index?id=2114937992453312456&os=Win64&appLang=en
