Vỏ case ITX không ốc vít

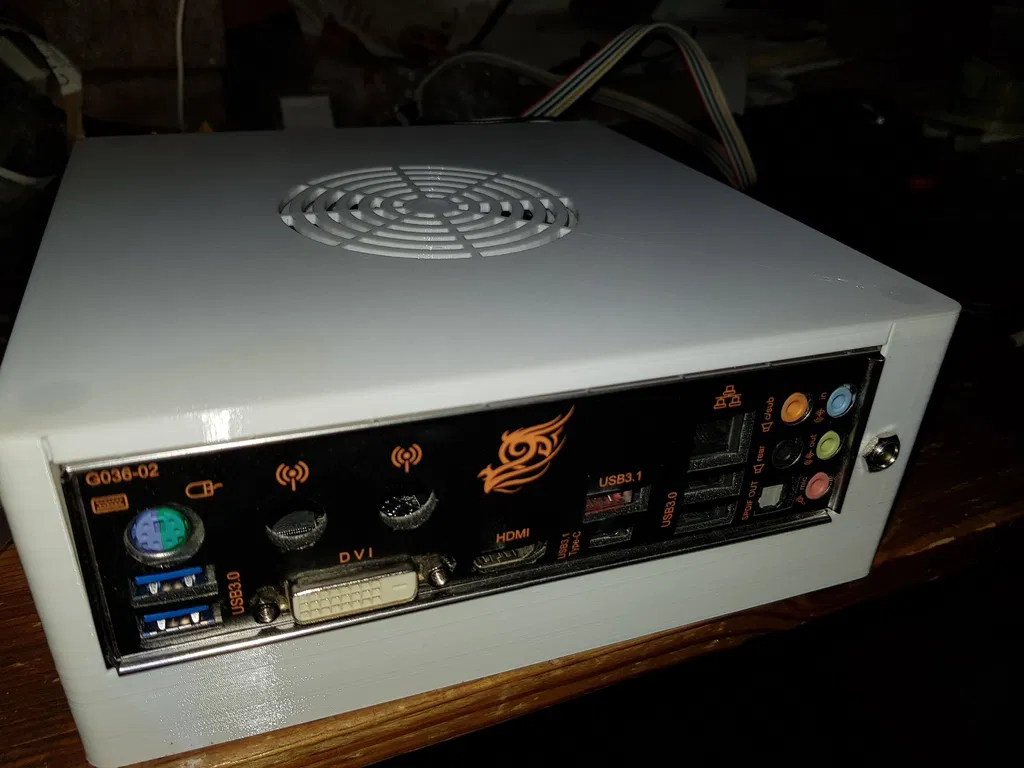

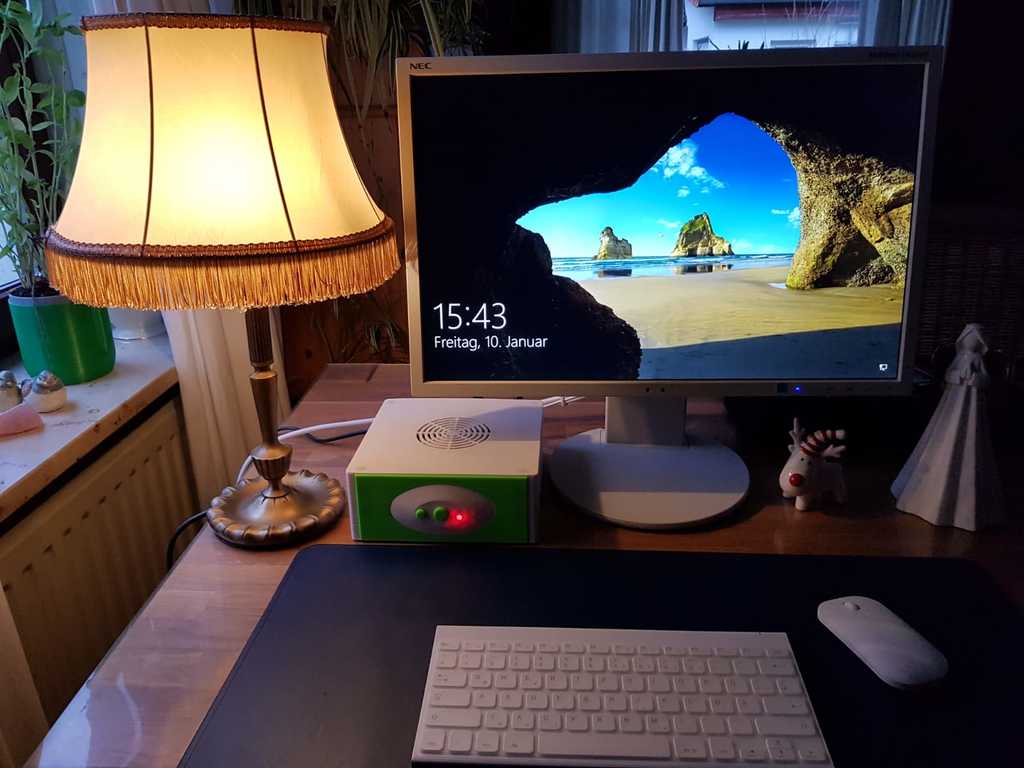

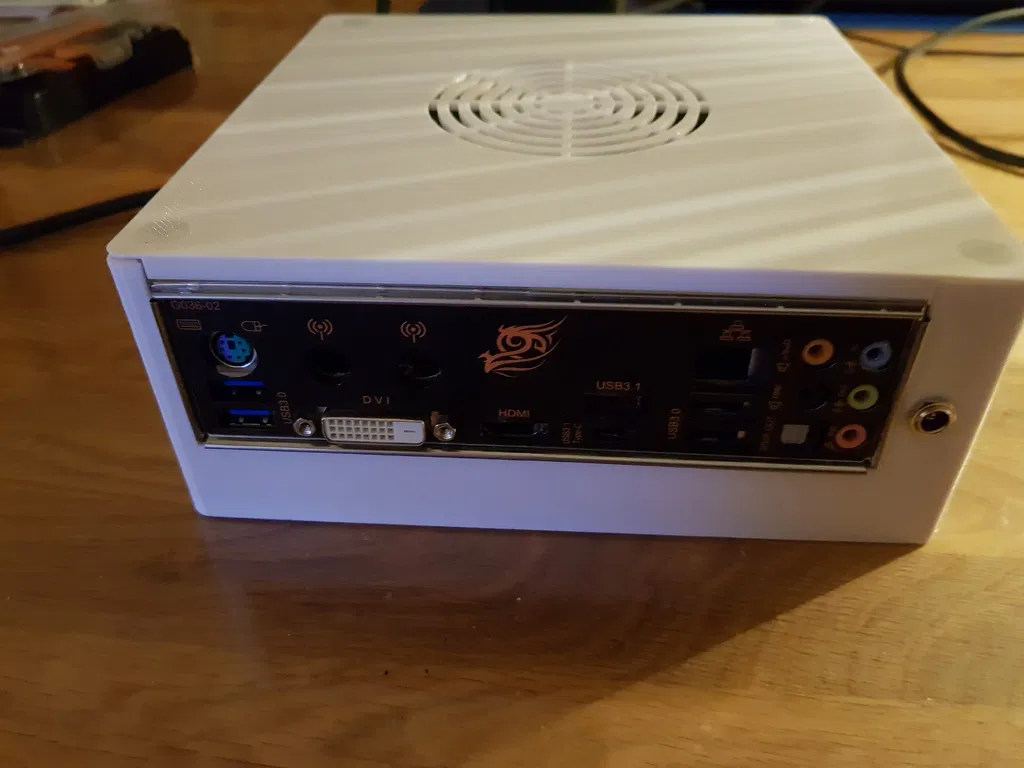

Vỏ case ITX dành cho các bo mạch 17cm x 17cm (Kích thước Case 19cm x 19cm x 7,7cm Dài x Rộng x Cao). In bằng PETG, dĩ nhiên bạn cũng có thể dùng vật liệu khác :-) Mình cũng mất kha khá thời gian để mọi thứ khớp với ý muốn. Phần ốp lưng giờ cũng vừa vặn rồi.

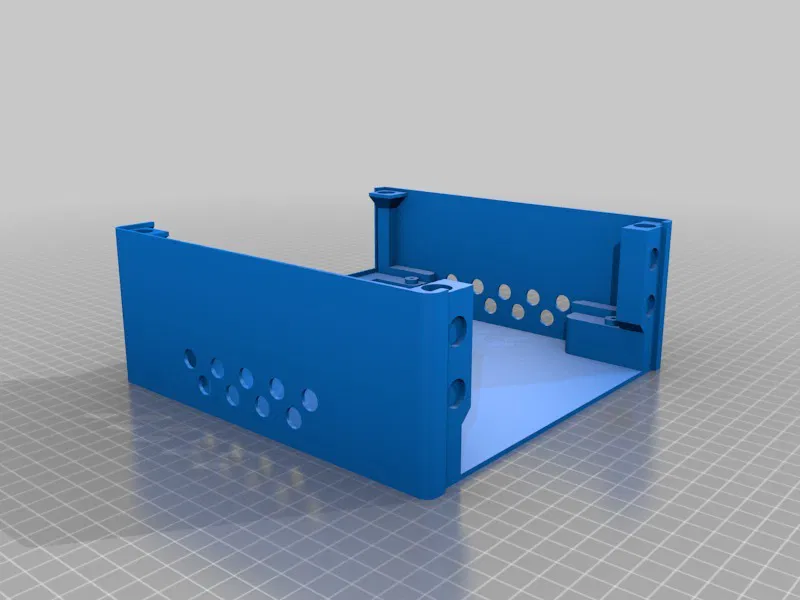

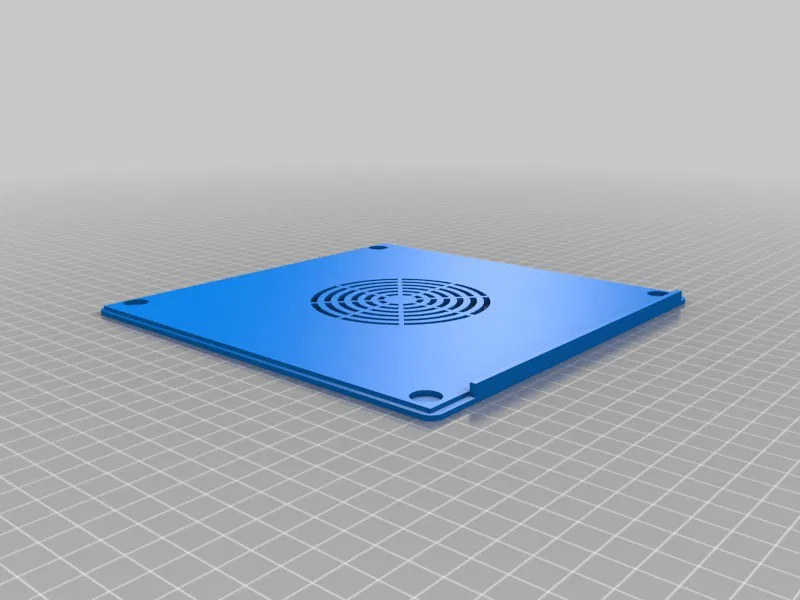

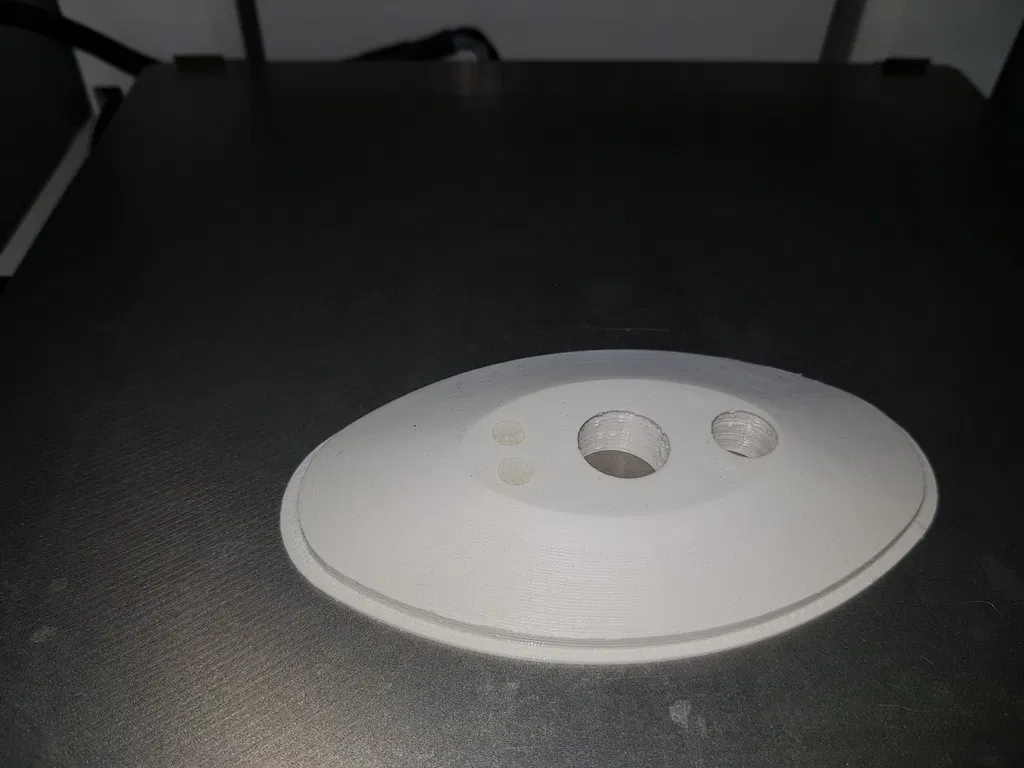

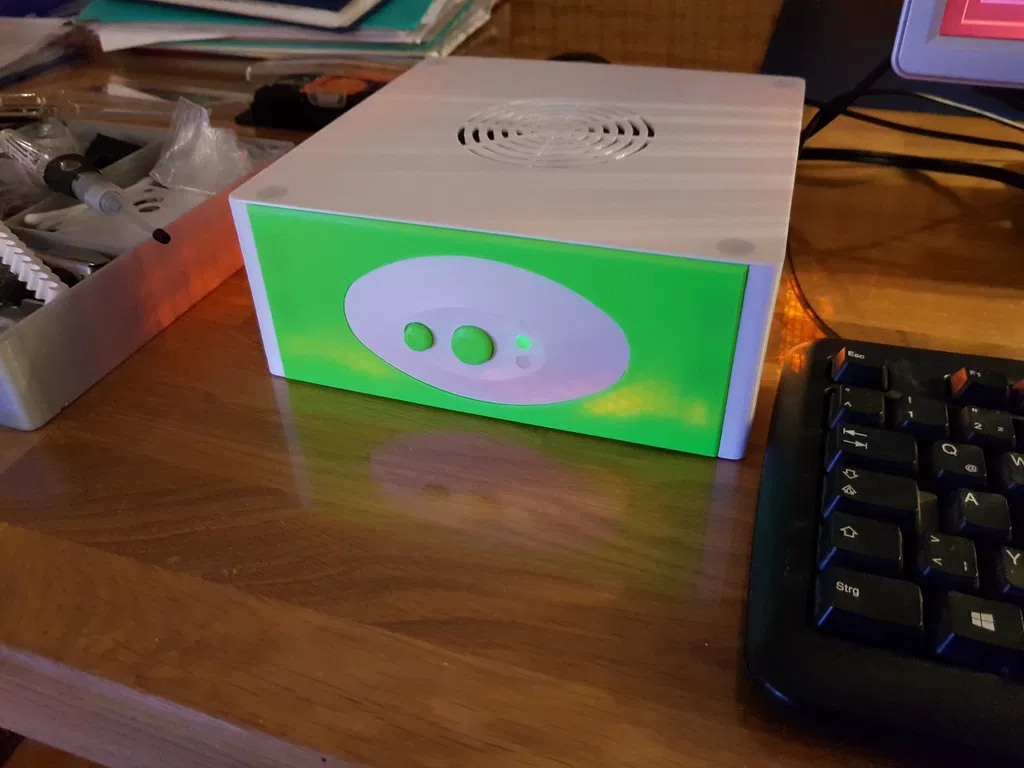

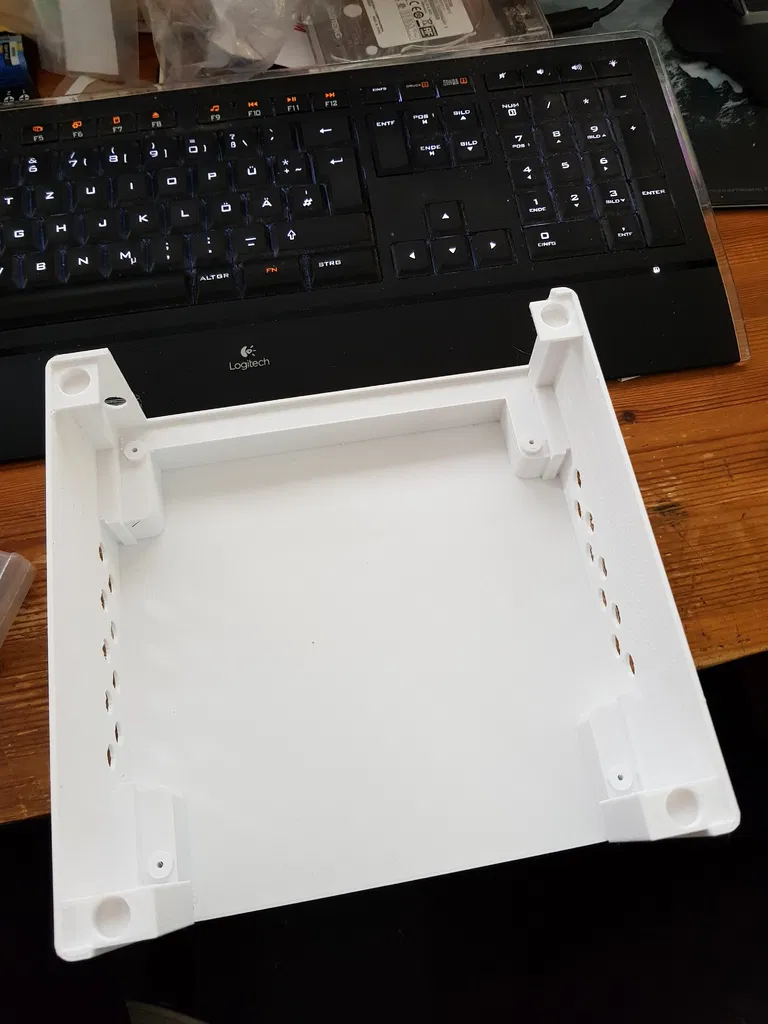

Bộ này gồm có vỏ, nắp vỏ (có nhiều phiên bản khác nhau). Mặt trước, gồm hai phần, và các nút bấm đi kèm với giá đỡ phía sau cho công tắc PC.

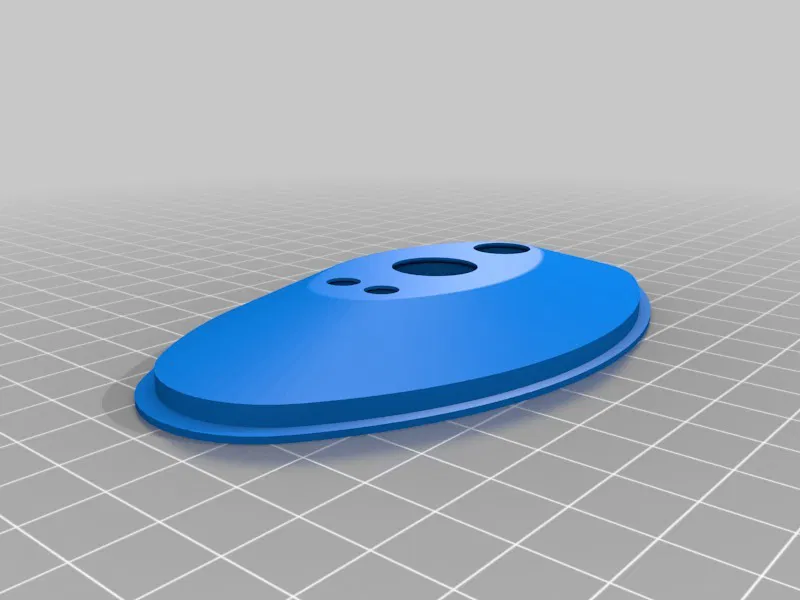

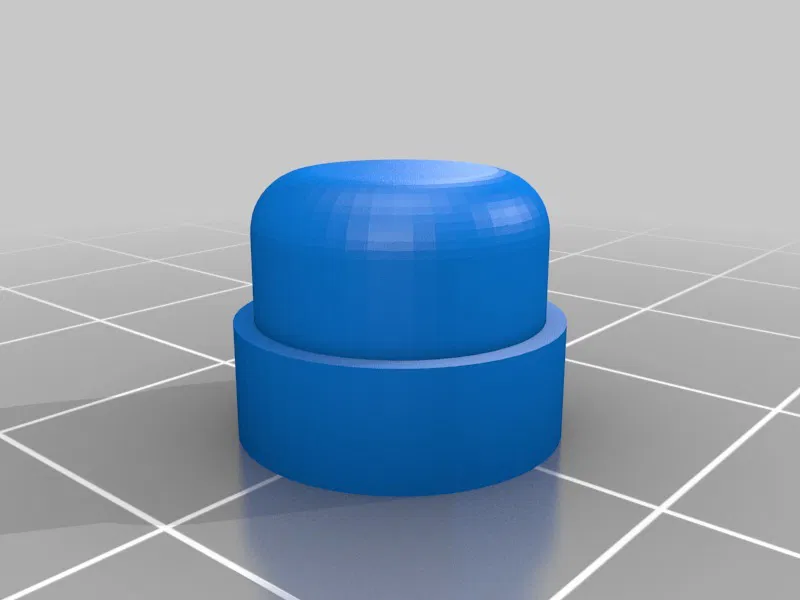

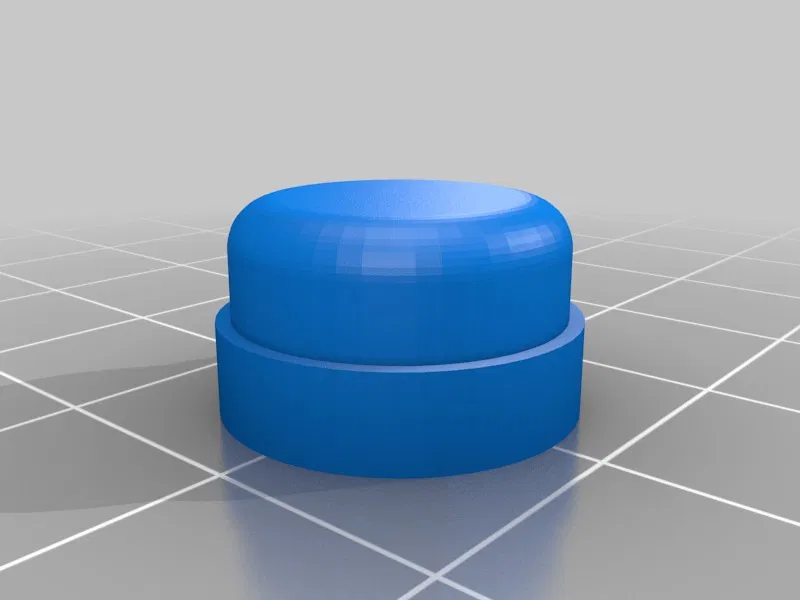

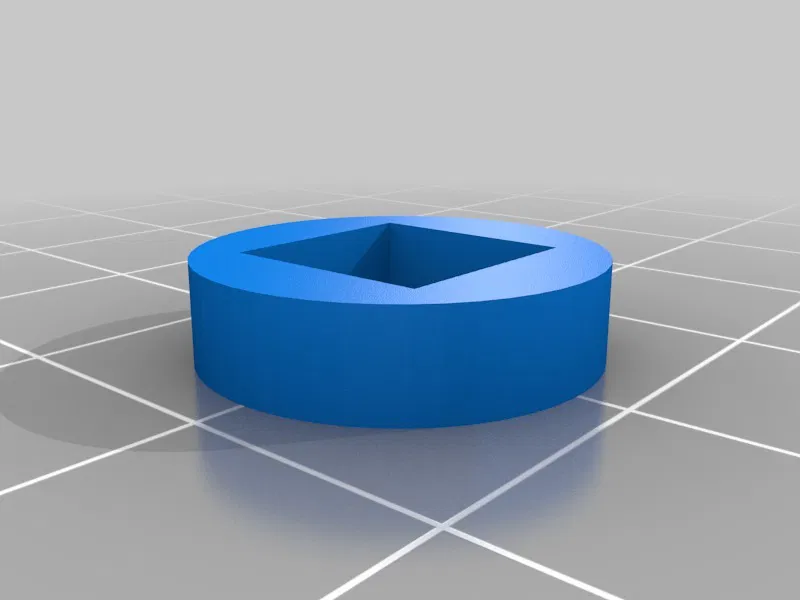

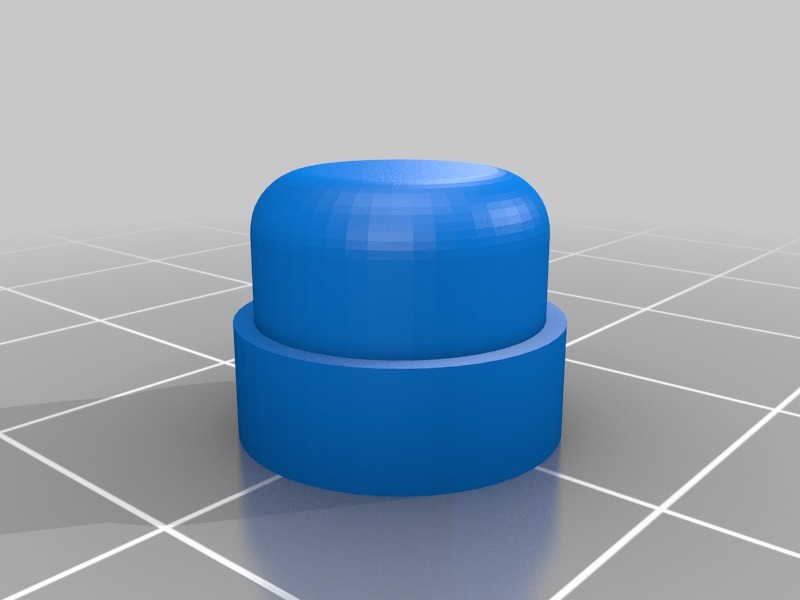

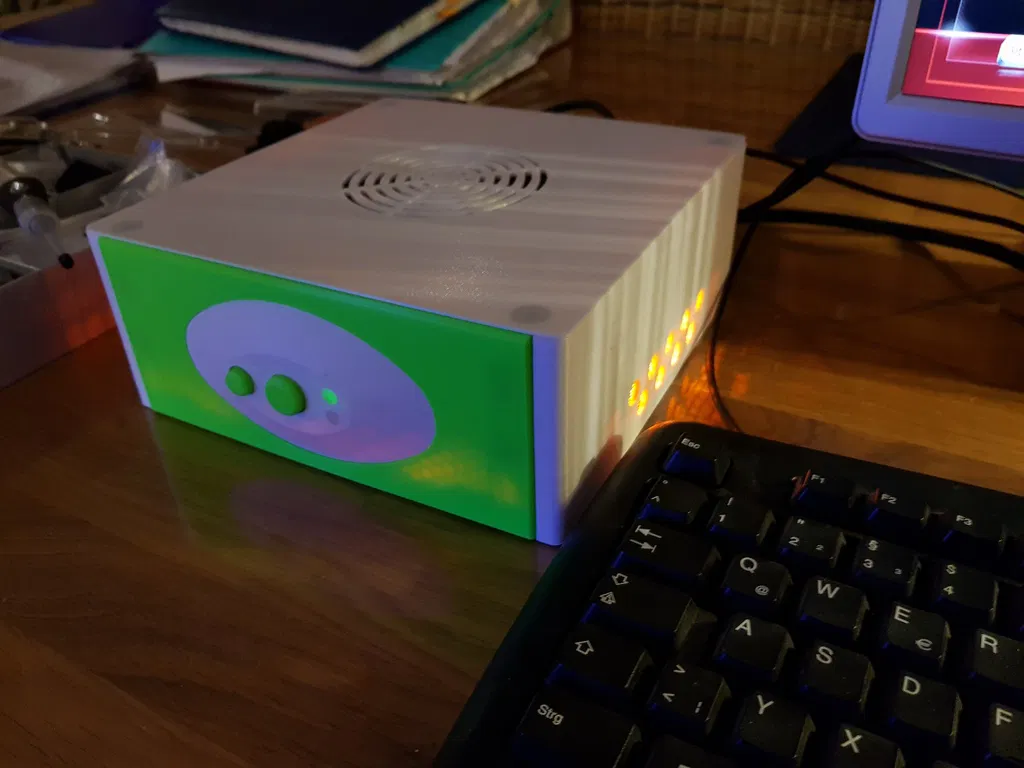

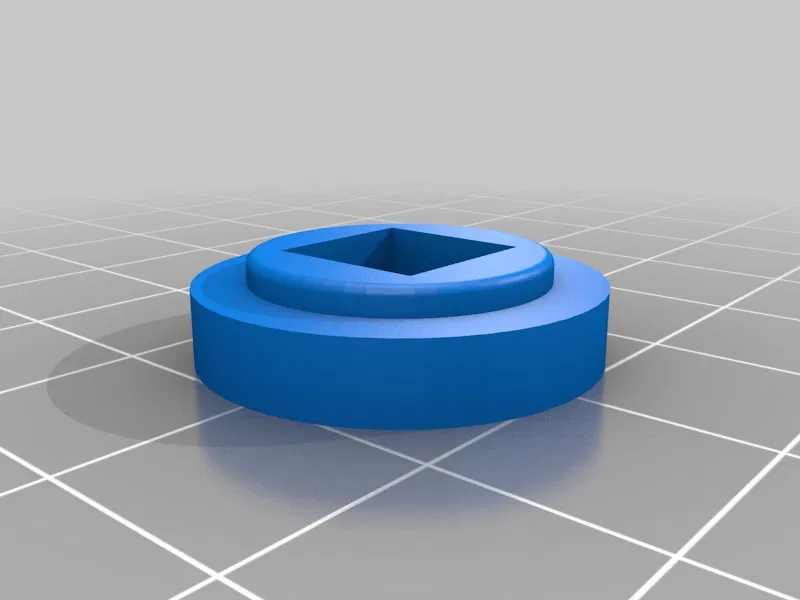

Mặt trước, có hai phiên bản: dùng nam châm hoặc chốt kim loại. Nút Bật/Tắt, nắp đèn LED hiển thị trạng thái mở/đóng.

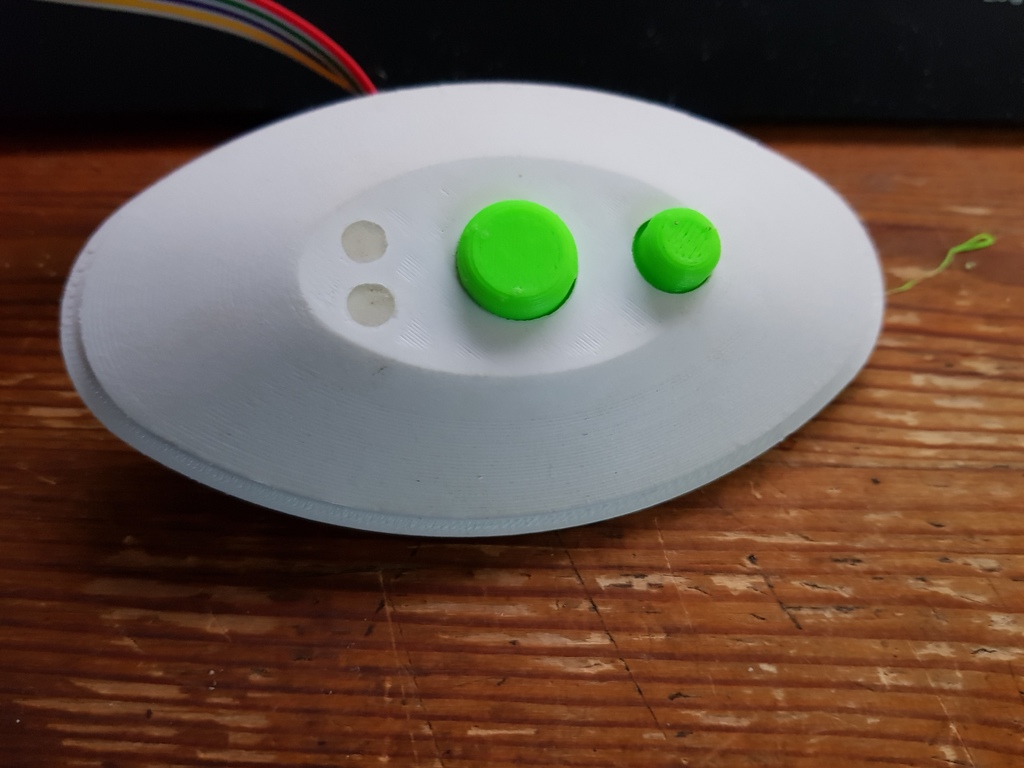

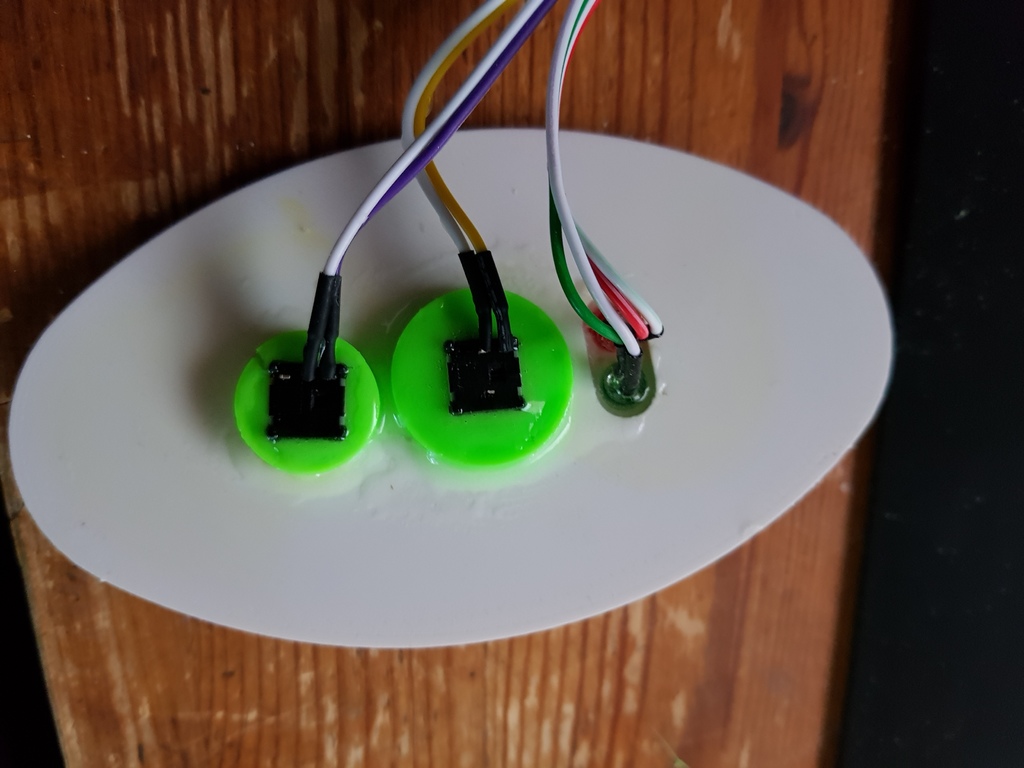

Mặt trước, nút bấm, nam châm mình đã dán bằng keo 2 thành phần.

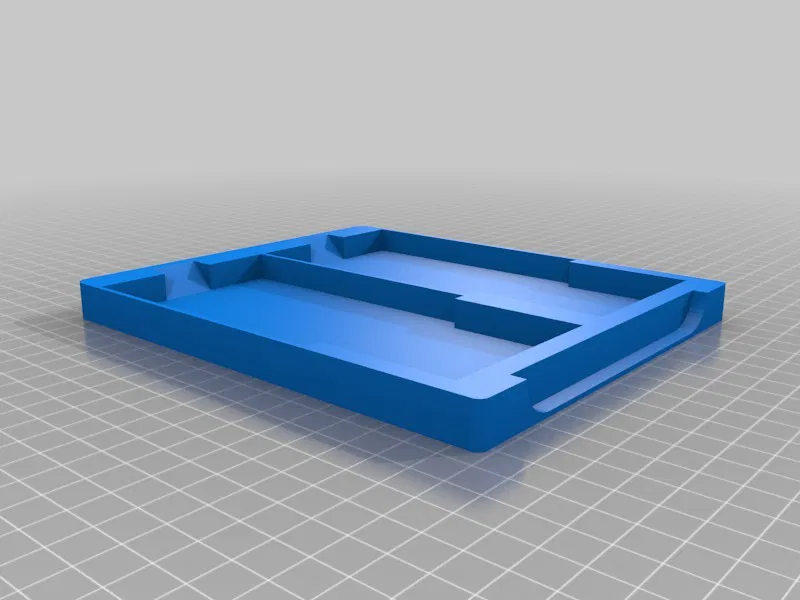

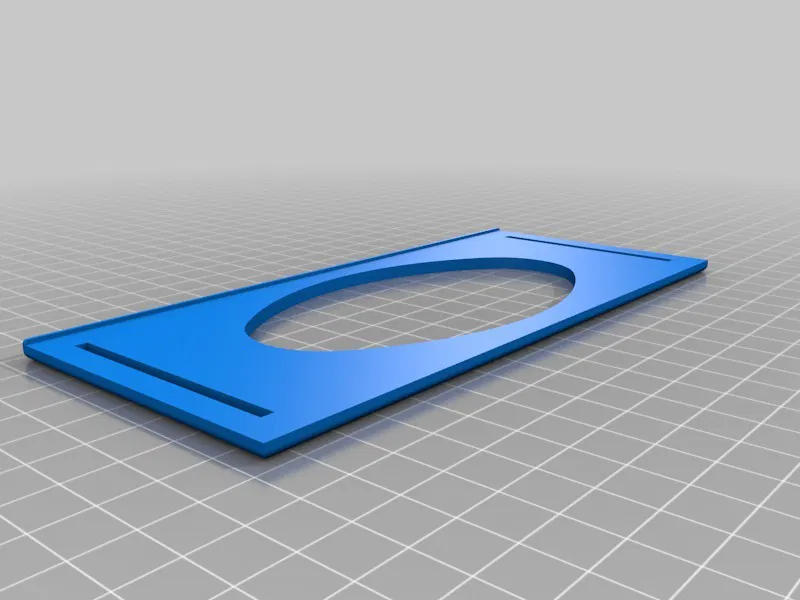

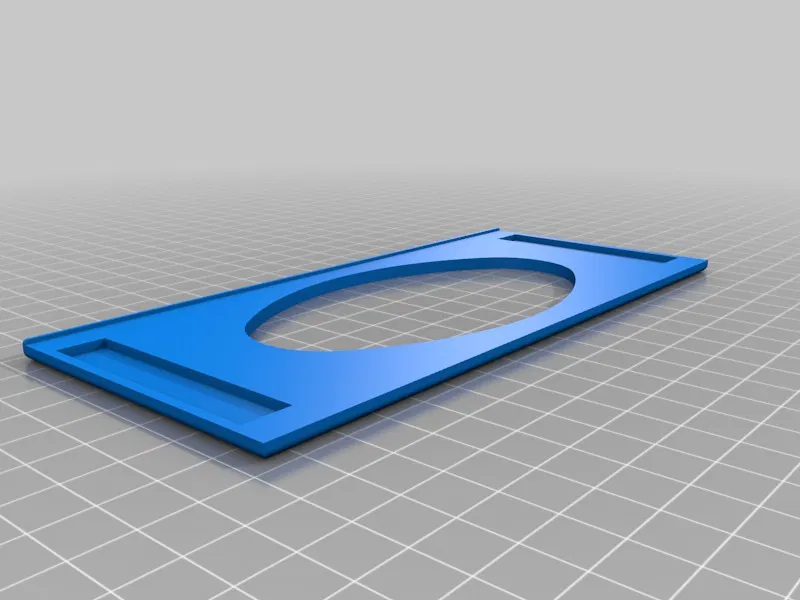

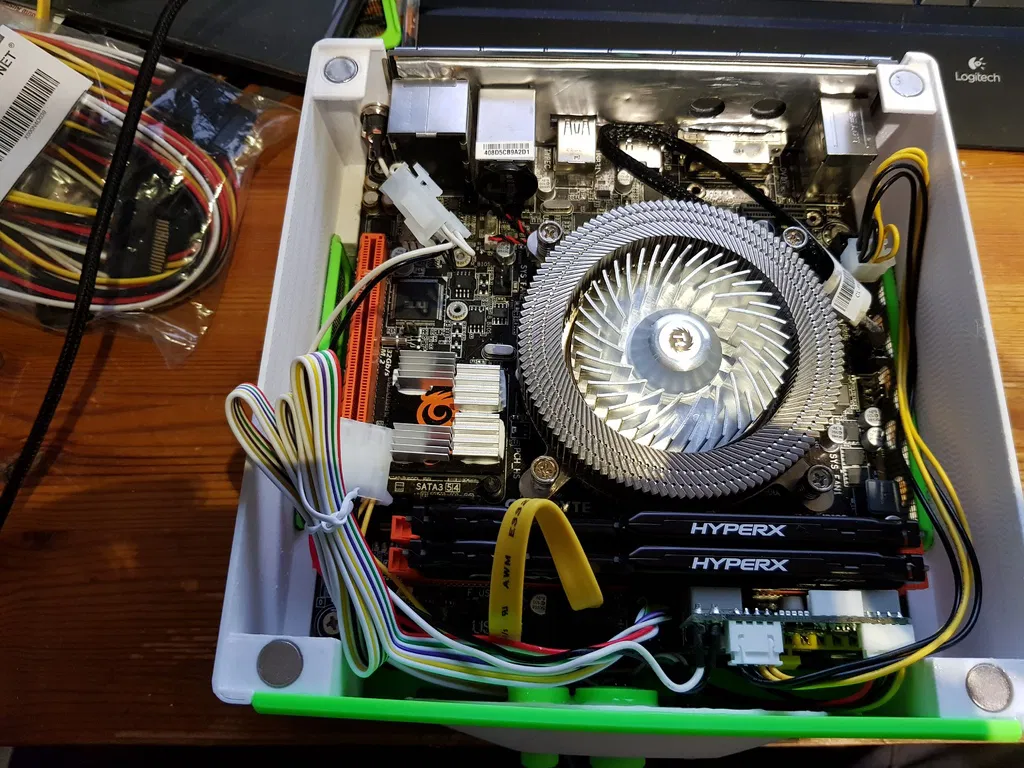

Bên dưới bo mạch có một khay kéo, có thể chứa thêm hai ổ cứng 2,5 inch. Bên dưới bo mạch cũng có một khe cắm M.2 mà mình đang dùng làm ổ cứng phụ.

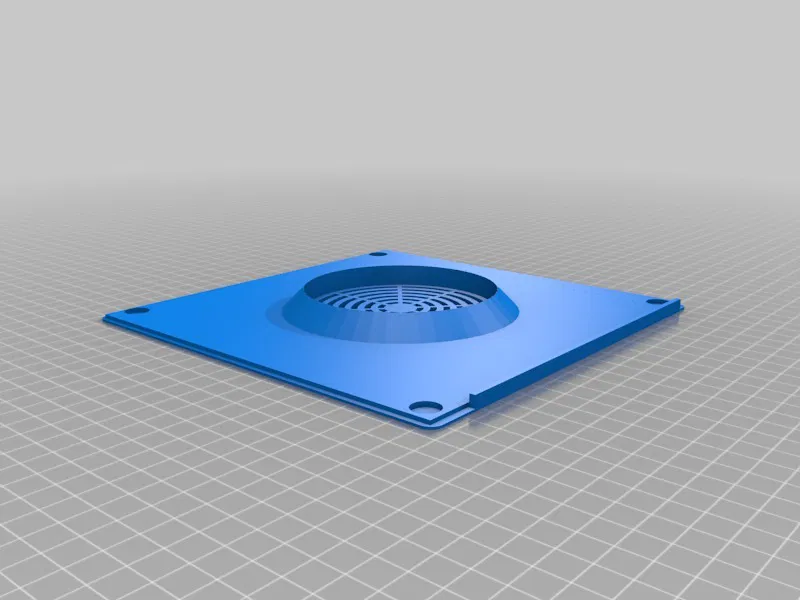

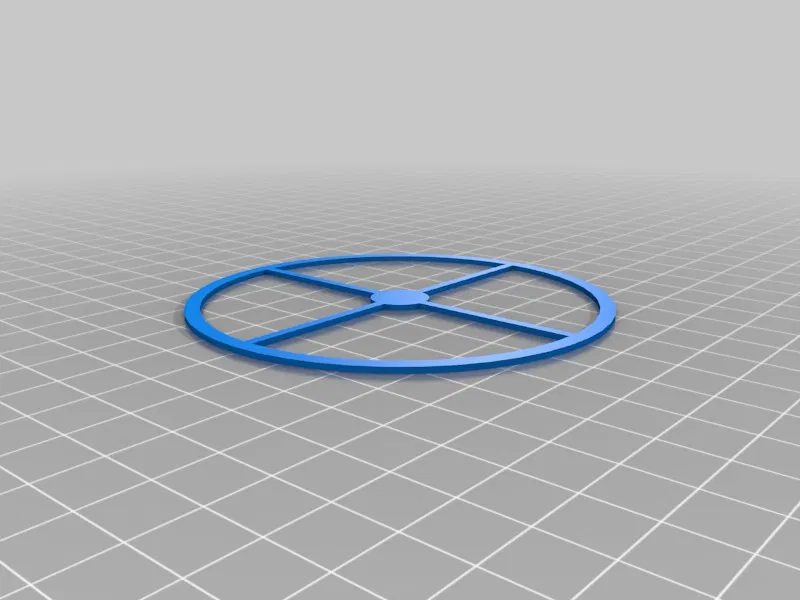

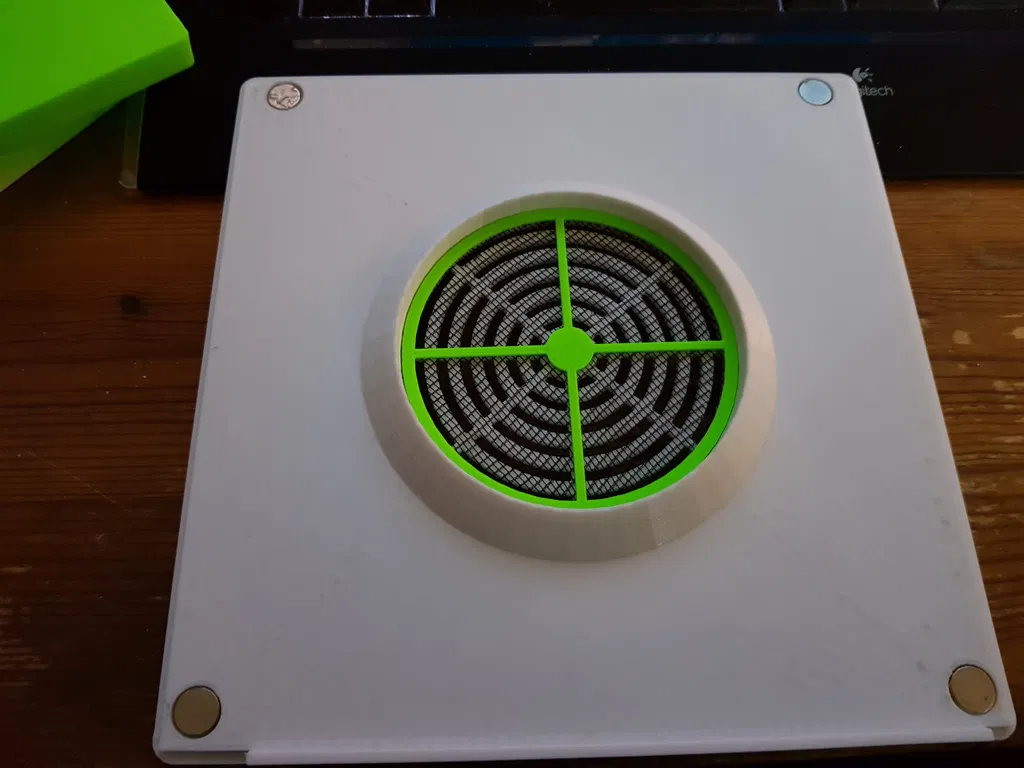

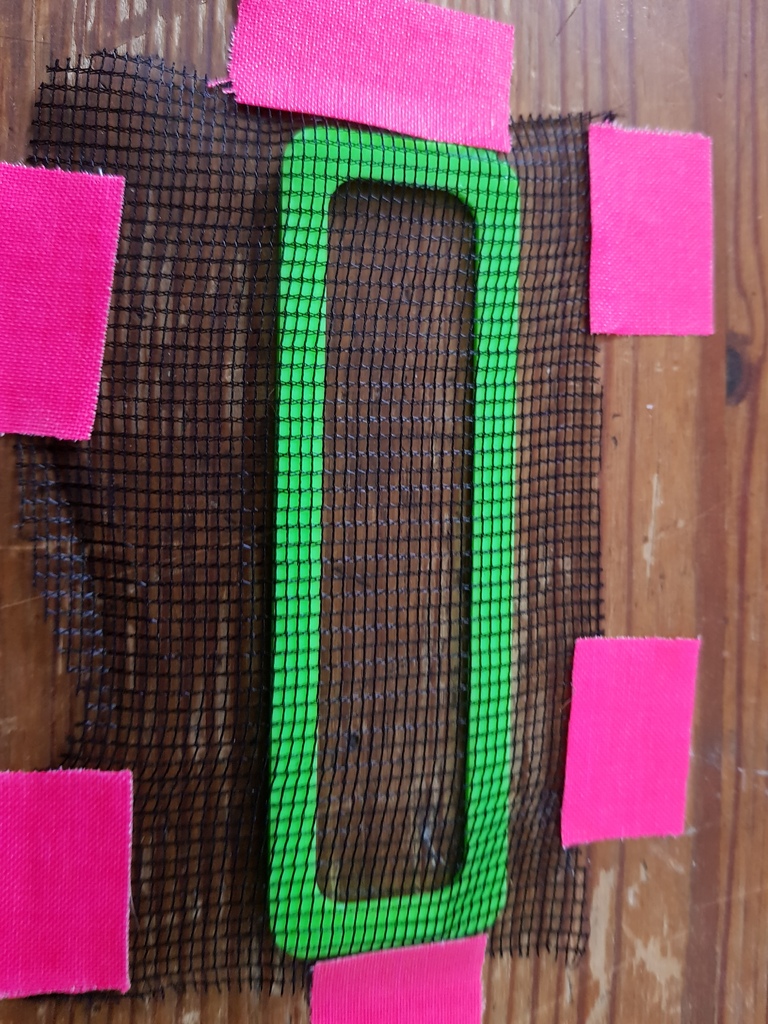

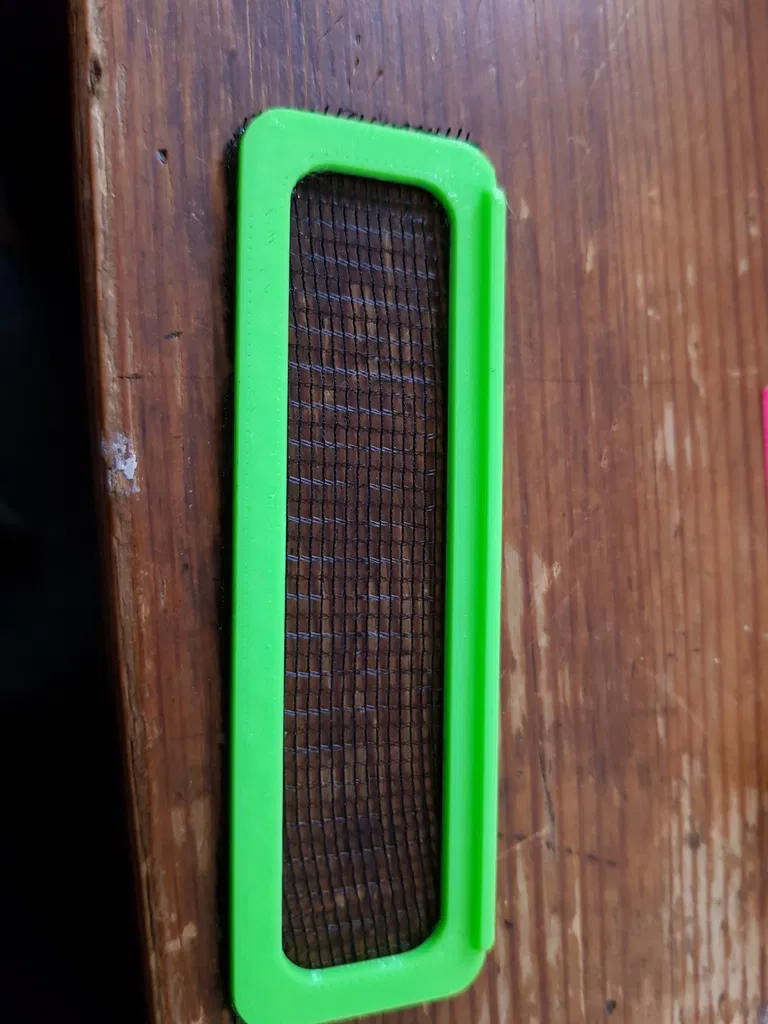

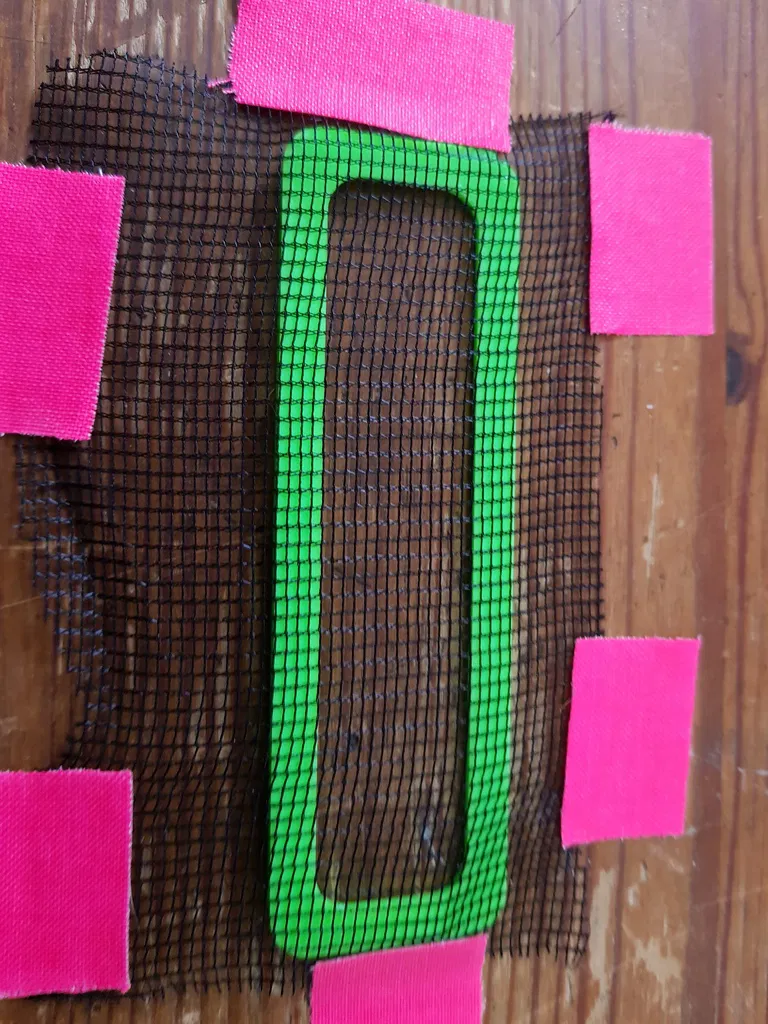

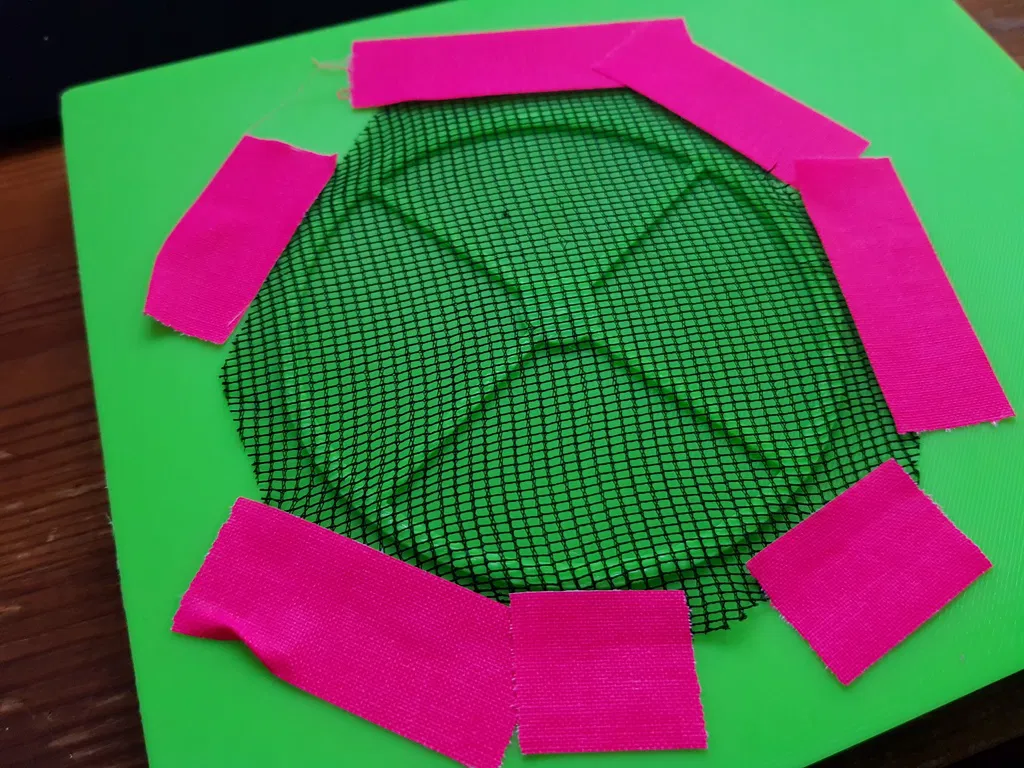

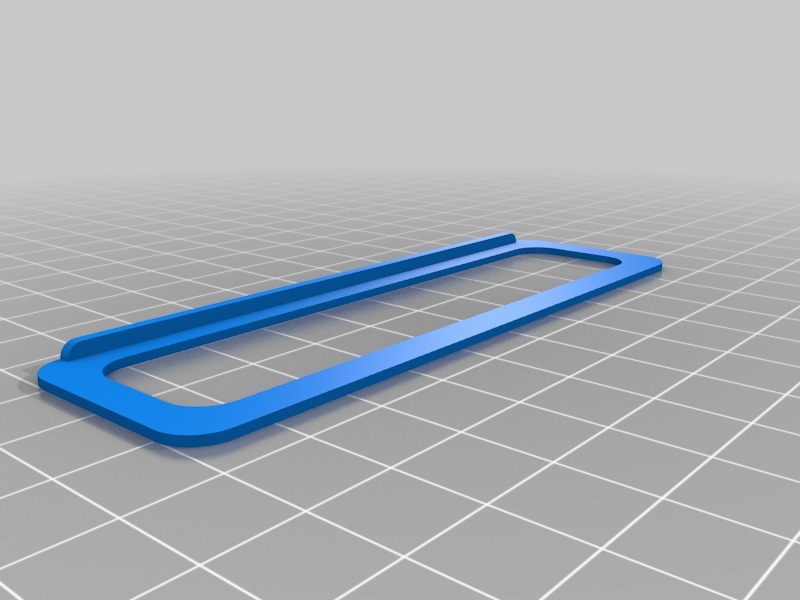

Thêm hai lưới tản nhiệt, mình đã phủ lưới chống muỗi lên. Không có con ốc nào được sử dụng, ngoại trừ việc gắn bo mạch chủ. Phần còn lại được cố định bằng nam châm Neodymium.

Do đó, việc mở ra để thao tác rất tiện.

Mình đã dùng CPU 35 Watt.

Vì có làm việc với điện, mình không chịu trách nhiệm.

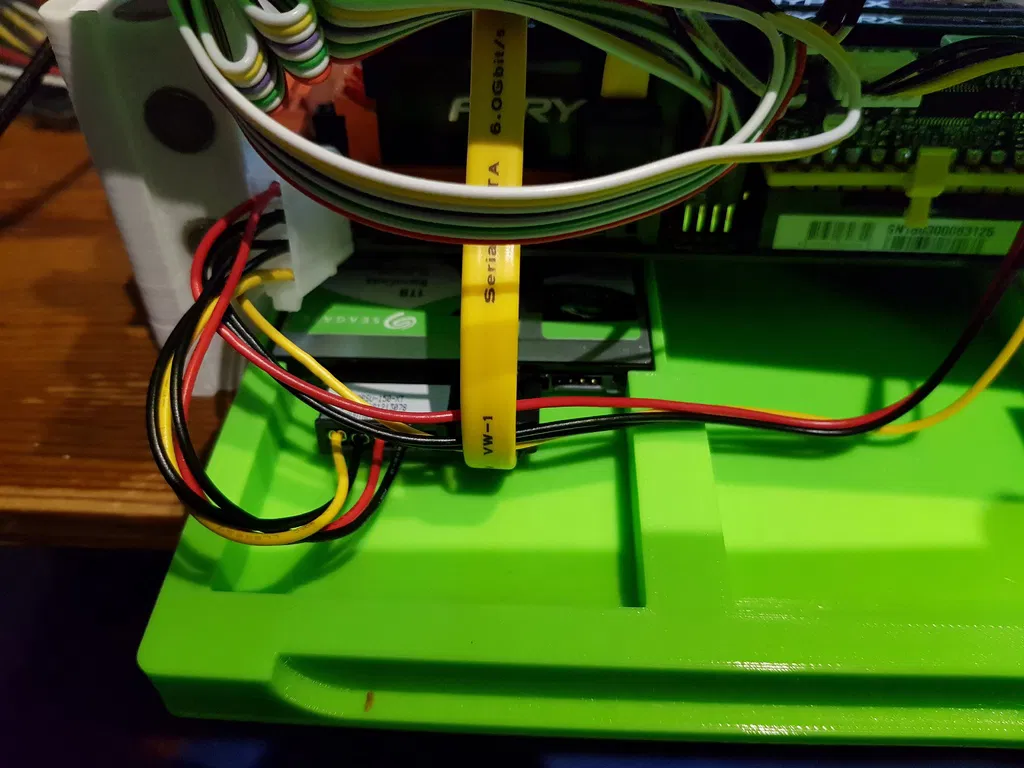

Các dây cáp Sata, v.v...

================================

Vỏ case ITX cho các bo mạch 6,7 x 6,7 inch (Kích thước Case 19cm x 19cm x 7,7cm Dài x Rộng x Cao). In bằng PETG, dĩ nhiên bạn cũng có thể dùng vật liệu khác :-) Mất một lúc để mình chỉnh sửa cho mọi thứ ổn thỏa. Phần ốp lưng phía sau giờ cũng vừa vặn rồi.

Bộ này gồm có vỏ, nắp vỏ (có nhiều phiên bản). Mặt trước, gồm hai phần, và các nút đi kèm với giá đỡ phía sau cho công tắc PC.

Mặt trước, hai phiên bản với nam châm hoặc chốt kim loại. Nút Bật/Tắt, nắp đèn LED hiển thị trạng thái mở/đóng.

Mặt trước, các nút bấm, nam châm mình đã dán bằng keo 2 thành phần.

Bên dưới bo mạch có một khay đựng ổ cứng, có thể chứa hai ổ đĩa 2,5 inch. Bên dưới bo mạch cũng có một khe M.2.

Thêm hai lưới tản nhiệt quạt, mình đã phủ lưới chống muỗi lên. Không có gì được bắt vít ngoại trừ bo mạch chủ. Phần còn lại được cố định bằng nam châm Neodymium. Cũng dễ dàng để mở.

Mình sử dụng CPU 35 watt

Vì làm việc với điện, mình không bảo hành

Dây cáp Sata, v.v...

Mình đã sử dụng các bộ phận sau:

Ich habe folgend Teile benutzt:

Công tắc nguồn ATX cho PC - Cáp Reset/Power HDD https://www.amazon.de/gp/product/B07BT3ZZ8X/ref=ppx_yo_dt_b_asin_title_o05__o00_s01?ie=UTF8&psc=1

Thermaltake Engine 27 https://www.amazon.de/gp/product/B01M4J64GU/ref=ppx_yo_dt_b_asin_title_o06__o00_s01?ie=UTF8&psc=1

LEICKE PSU 120 Watt 12V https://www.amazon.de/gp/product/B006Z9TQE6/ref=ppx_yo_dt_b_asin_title_o05__o00_s00?ie=UTF8&psc=1

PicoPSU-150-XT 150W 12V DC-DC ATX PSU https://www.amazon.de/gp/product/B0045IXKTQ/ref=ppx_yo_dt_b_asin_title_o06__o00_s02?ie=UTF8&psc=1

Neodym Magnets 10x2 mm https://www.amazon.de/gp/product/B06X977K8L/ref=ppx_yo_dt_b_asin_title_o07__o00_s00?ie=UTF8&psc=1

Nếu bạn muốn ủng hộ công việc, bạn có thể quyên góp tùy ý

If you want to support the work, you are welcome to donate

Nhấn vào đây :-) : https://www.paypal.com/cgi-bin/webscr?cmd=_s-xclick&hosted_button_id=R5F668VYAN3TU&source=url

Cài đặt in

Thương hiệu máy in:

Ultimaker

Máy in:

Ultimaker 2

Rafts:

Không

Supports:

Không

Độ phân giải:

0,2

Infill:

35%

Filament: extrudr PETG

trắng xanh neon

Ghi chú:

In case ở nhiệt độ 240°C, các bộ phận khác khoảng 238°C không có quạt / Bàn nhiệt 75°C
