Vỏ RAK 19007 All In One Tích Hợp Anten Groundplane
Bộ gá anten groundplane cho phép bạn tự làm anten với dây cáp ngắn, tích hợp vỏ chứa RAK 19007 cho node meshtastic. Vỏ bọc này vừa với ống hút bụi PVC 2 inch hoặc ống in tùy chỉnh, giữ bo mạch ổn định và chống chọi thời tiết.
Mô tả

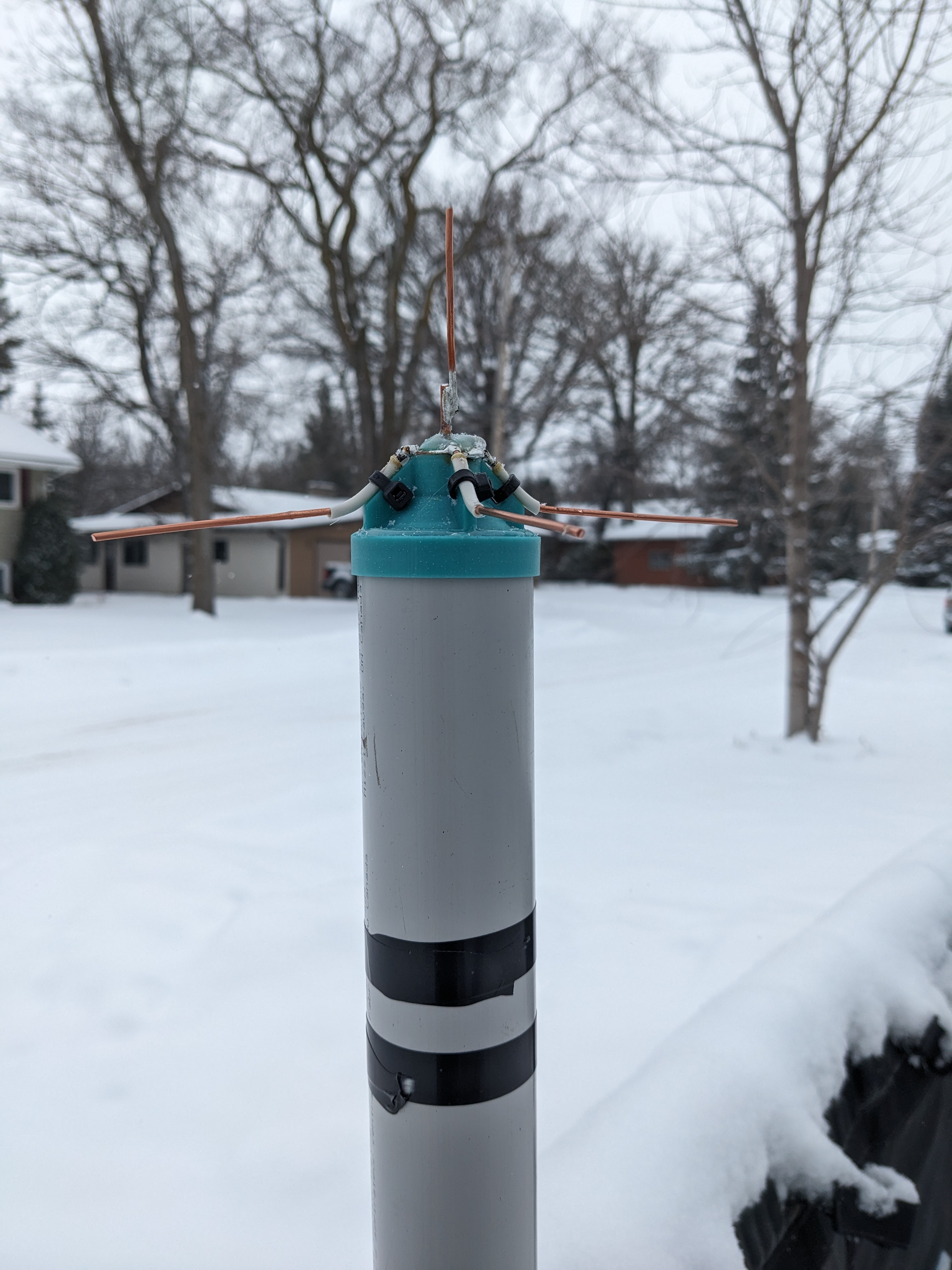

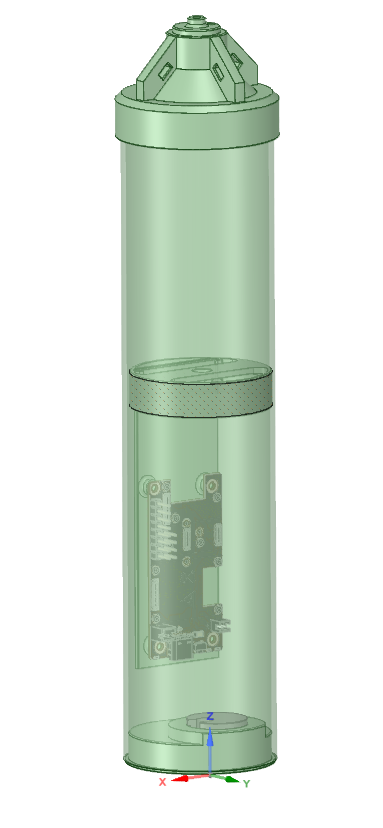

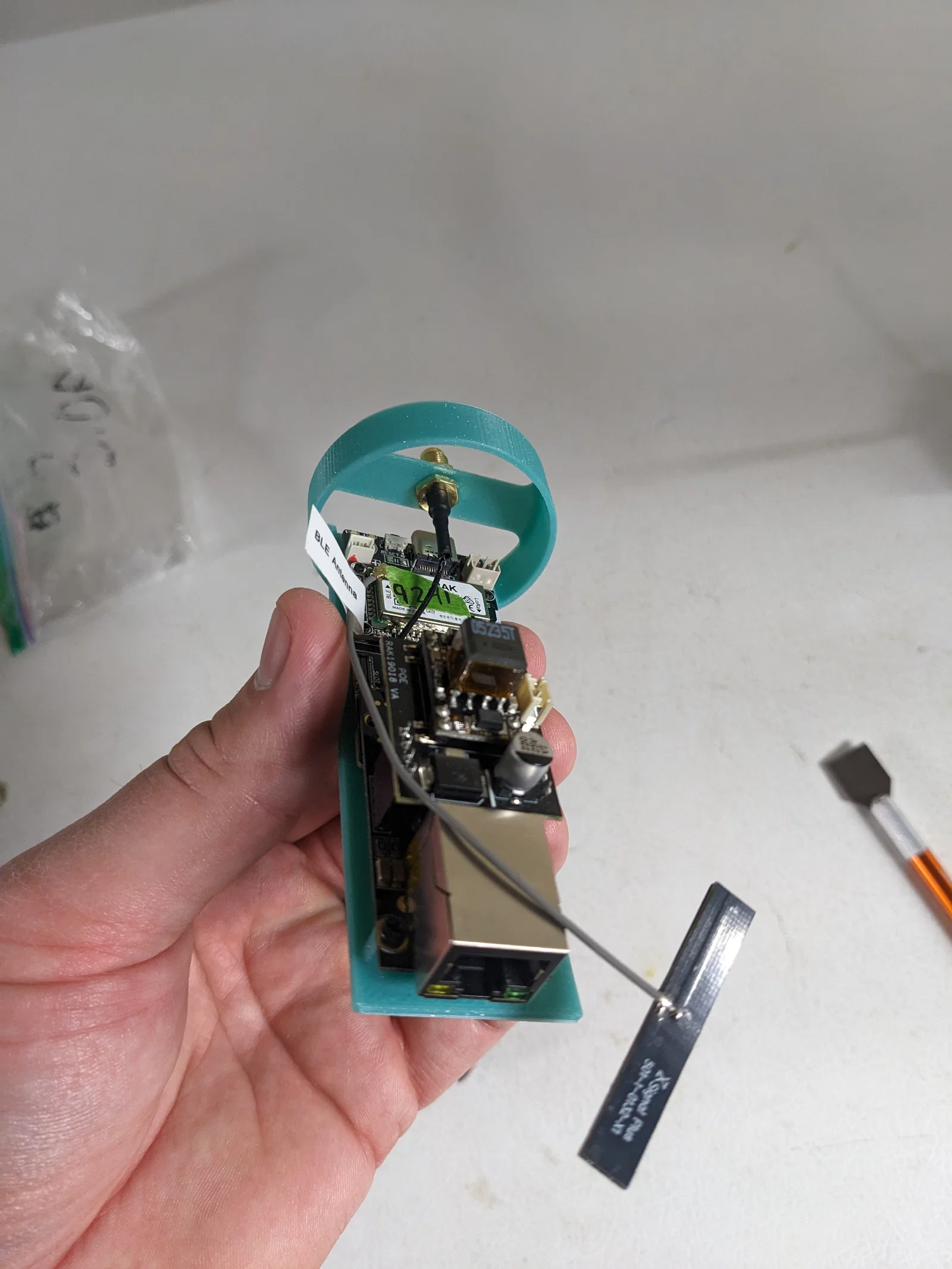

Đây là một bộ gá anten groundplane mà bạn có thể dùng để làm anten với một đoạn dây cáp ngắn. Nó vừa với ống nhựa PVC hút bụi trung tâm 2 inch thông thường, hoặc bạn có thể tự in ống. Bên trong ống có một bảng mạch để gắn bo mạch RAK 19007 cùng các phụ kiện, tôi đang dùng RAK 13800 với 19018 cho POE tới node meshtastic của mình. Nguồn cảm hứng cho bộ gá anten của tôi là cái này https://www.thingiverse.com/thing:4839040

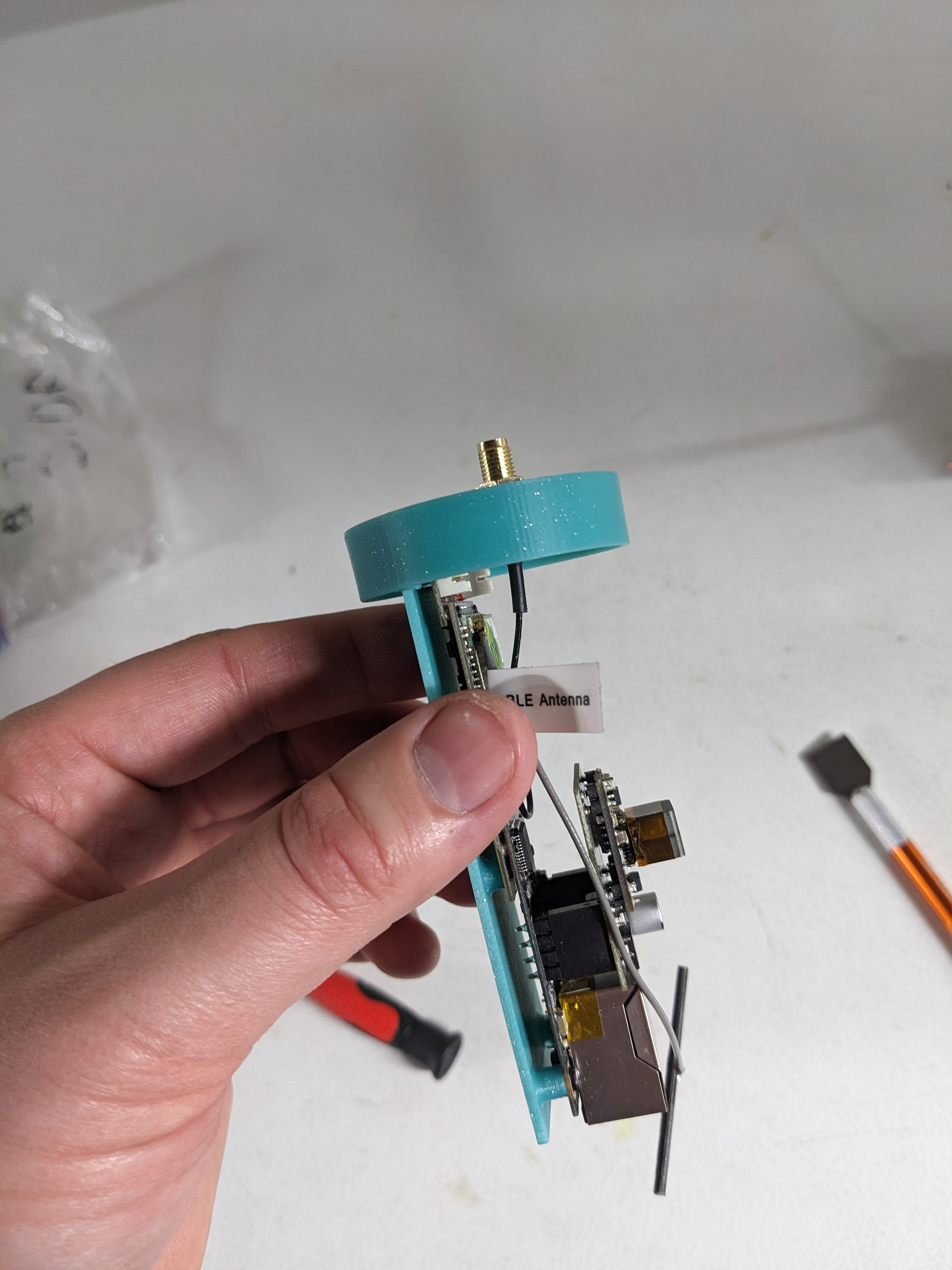

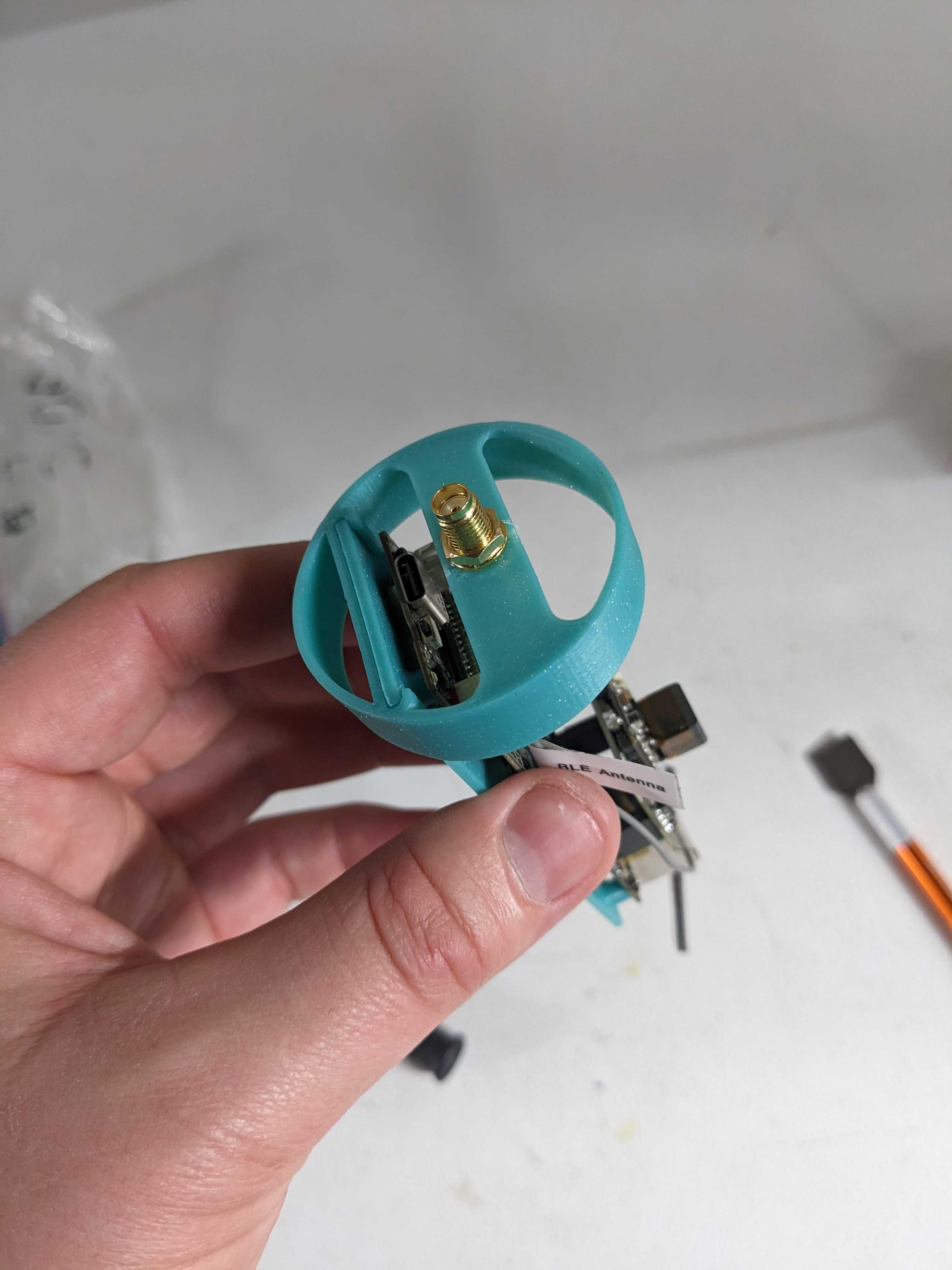

Sau khi anten của bạn được làm xong và bạn đã gắn đầu nối vào dây cáp, hãy gắn radio lên bảng mạch và vào vòng giữ. Vòng giữ này giúp bảng mạch không bị xê dịch bên trong ống. Có hai kích cỡ bảng mạch được cung cấp, tùy thuộc vào độ dài bạn cần.
Phần nút cắm ở dưới đáy là một cách dễ dàng mà tôi tìm ra để đưa dây cáp lên bên trong ống và cho phép tùy chỉnh độ khít với loại cáp bạn đang sử dụng để chống chọi với thời tiết. Ý tưởng sử dụng nút cắm này lấy từ /3d-model/47130-bo-vo-bao-ve-anten-tbeam-cho-moi-truong-ngoai-troi
Tôi đã sử dụng máy tính này để tính toán độ dài các phần tử và radials cho anten của mình https://m0ukd.com/calculators/quarter-wave-ground-plane-antenna-calculator/
