Bộ vỏ bảo vệ anten TBeam cho môi trường ngoài trời

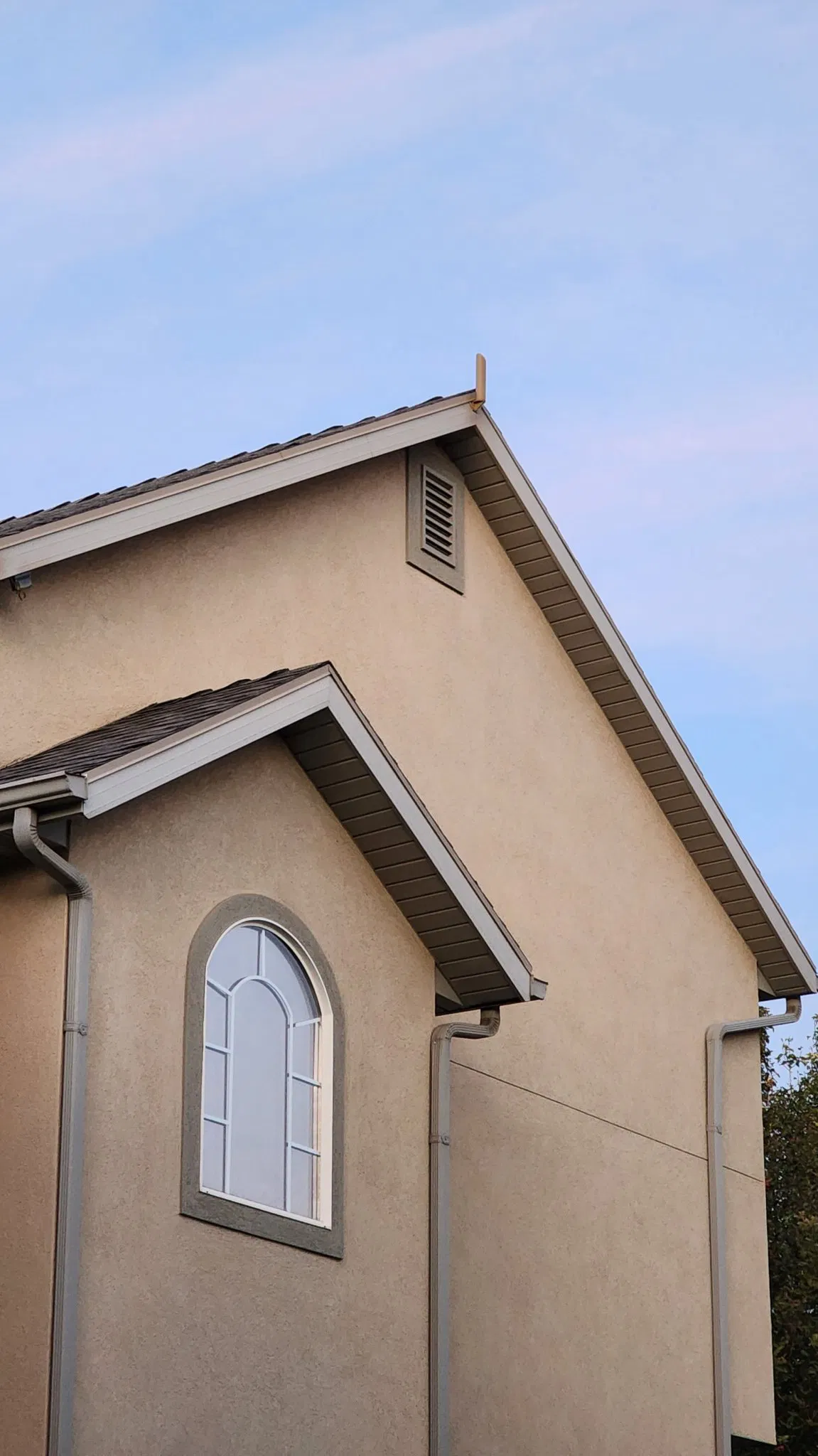

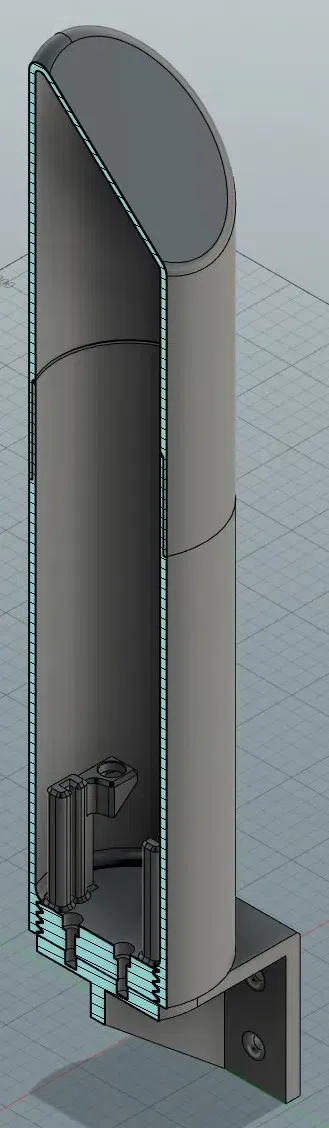

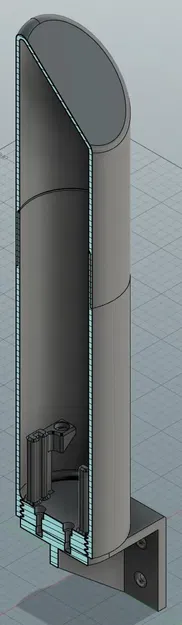

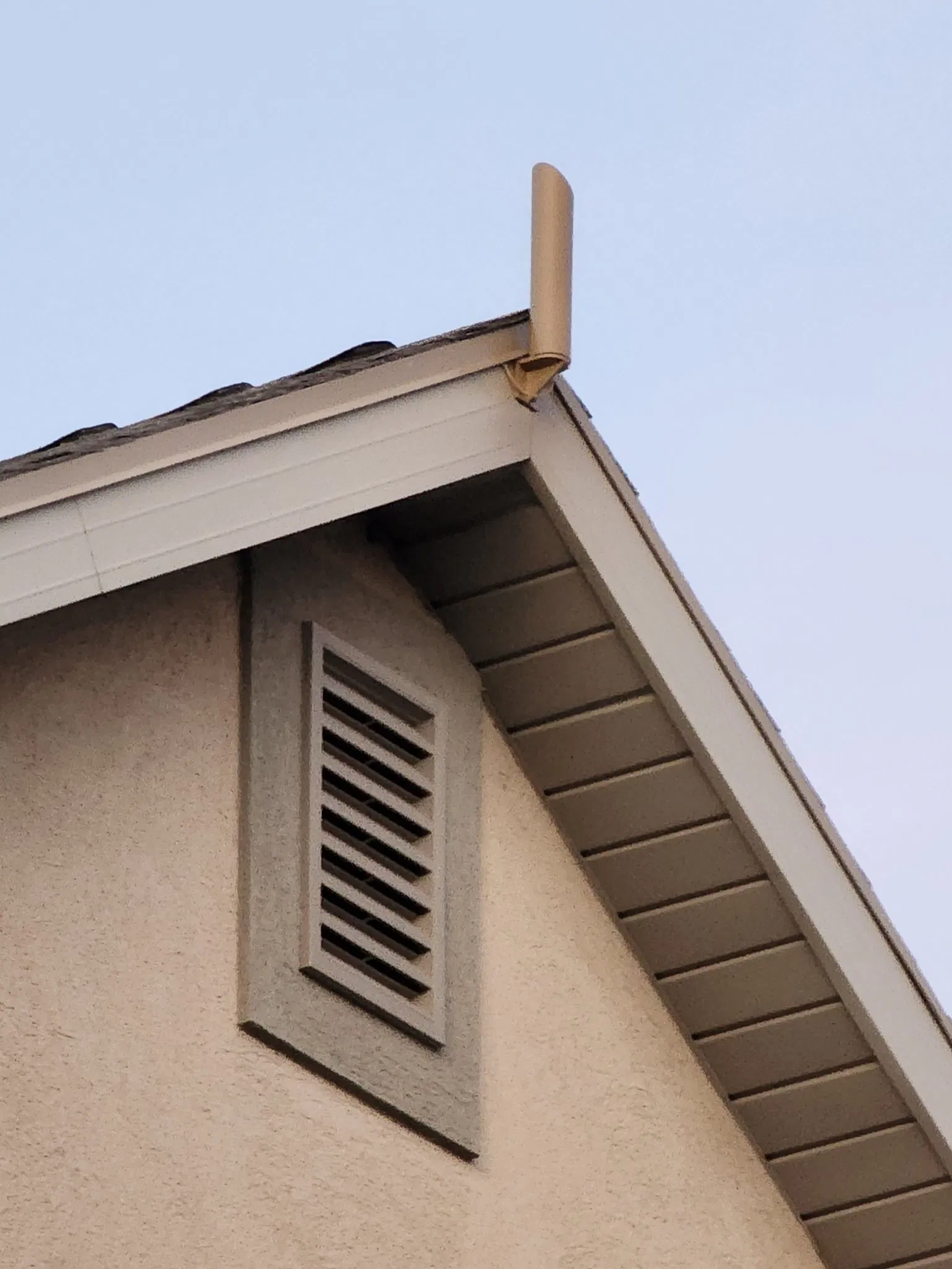

Enclosure để lắp đặt và bảo vệ một ăng-ten kết nối uFL SX1262 TBeam ngoài trời. Do ăng-ten dài hơn mà tôi đã chọn, và với MK3S bị giới hạn chiều cao 210mm, tôi đã làm ống có khớp trượt. Ngoài ra, vì tôi sẽ phải mang theo dụng cụ lên mái nhà 2 tầng của mình, tôi muốn làm cho giá đỡ trở nên cố định và tấm đế có thể tháo rời/modular.

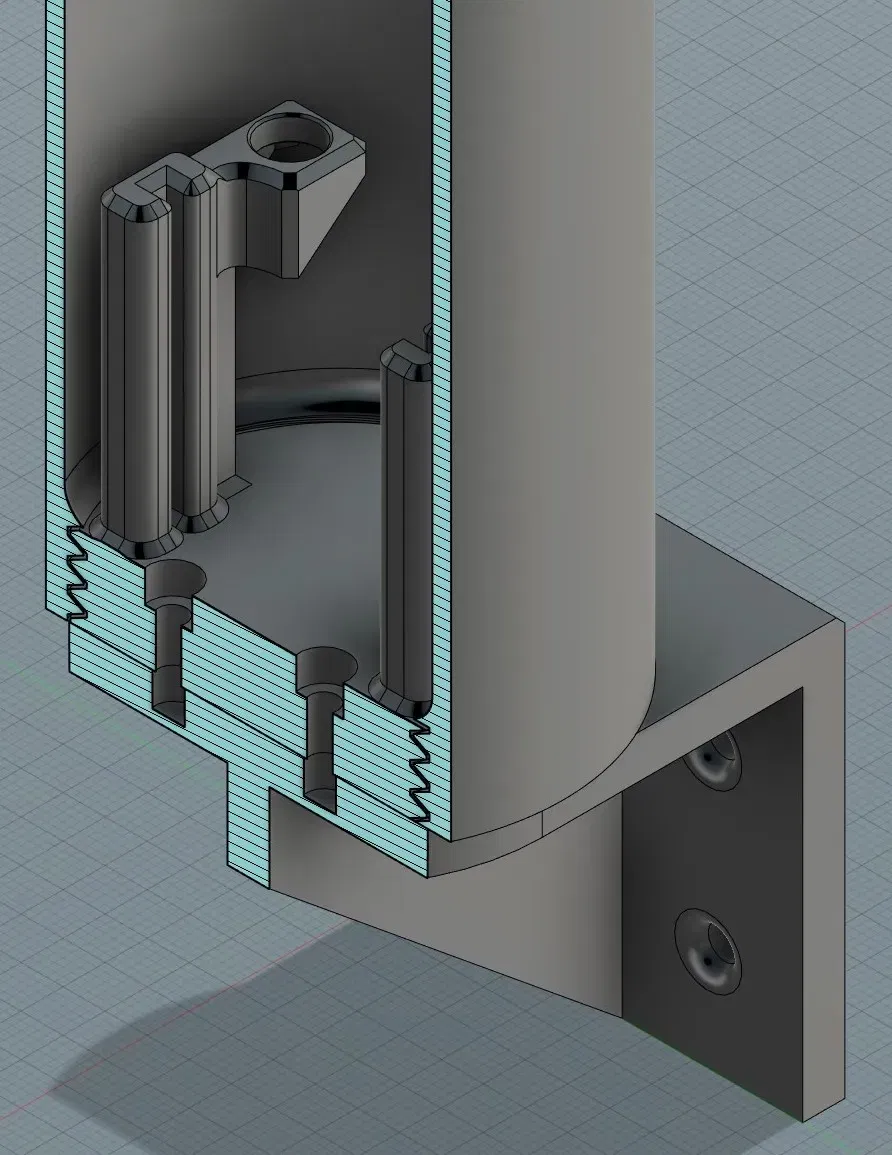

Tấm đế gắn vào giá đỡ bằng 3 M3x4.0mm, OD4.6mm, chèn đồng và 3 vít M3x10mm.

Tôi đã chọn một cáp USB phẳng dành cho hoạt động ngoài trời, và đã làm lỗ đủ lớn để có thể chứa nhiều tùy chọn. Hãy cho tôi biết nếu bạn cần một đầu cắm tùy chỉnh và tôi sẽ làm hoặc hỗ trợ bạn thiết kế một cái.

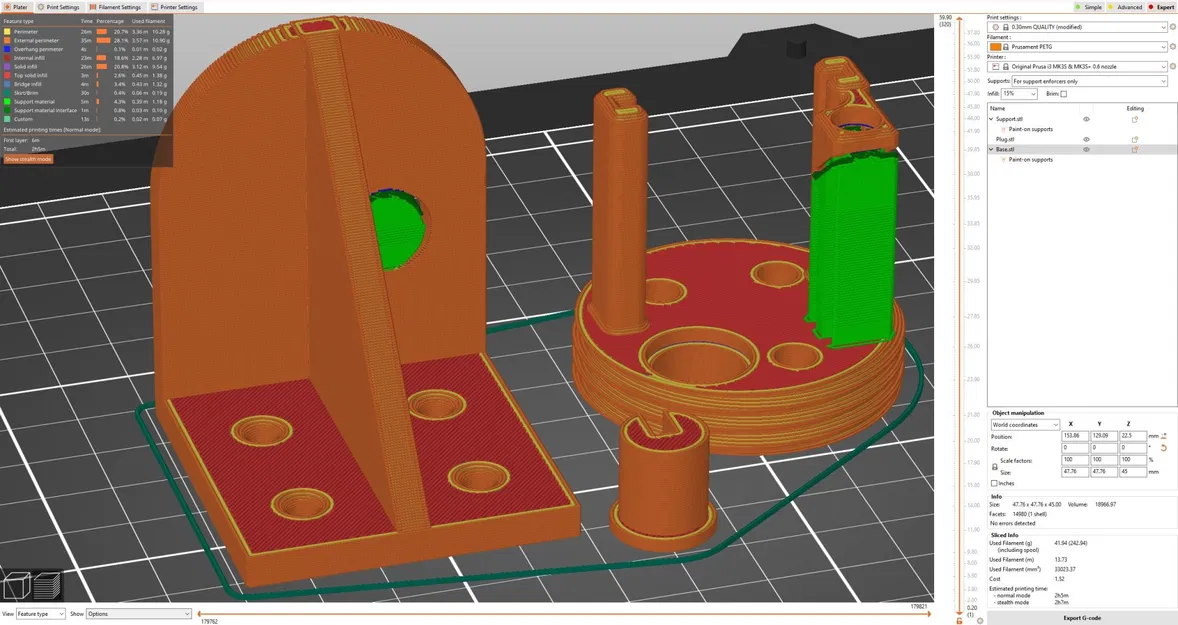

Cái của tôi được in bằng Overture PETG trắng với đầu phun .6mm trên MK3S ở độ cao lớp .3mm. Tôi đã sử dụng hỗ trợ cho giá đỡ ăng-ten, và bạn có thể sẽ ổn nếu không có nó.

Các tệp đã cắt được tải lên nhằm ước lượng thời gian và vật liệu, nhưng chúng sẽ hoạt động hoàn hảo nếu bạn có đầu phun .6mm, và "có thể" vẫn hoạt động với đầu phun .4mm. Tôi đã đặt đường may cho ống và đầu nhọn thành ngẫu nhiên để tăng cường độ bền và giảm khả năng thấm nước nếu việc thu hồi bị đặt sai và tạo ra các lỗ nhỏ trong đường may. Tôi cũng đã thêm một bộ điều chỉnh khoảng cao trên đầu nhọn, ở 123mm nó chuyển sang độ cao lớp .15mm để làm cho đầu nhọn tròn mượt mà hơn.

Xin hãy bỏ qua việc sử dụng quá nhiều góc cạnh trên giá đỡ ăng-ten. Tôi đã bị cuốn theo và thật dễ dàng để chỉ để chúng lại. :D
