Giá đỡ quạt cho GPU Amd Radeon Instinct MI8

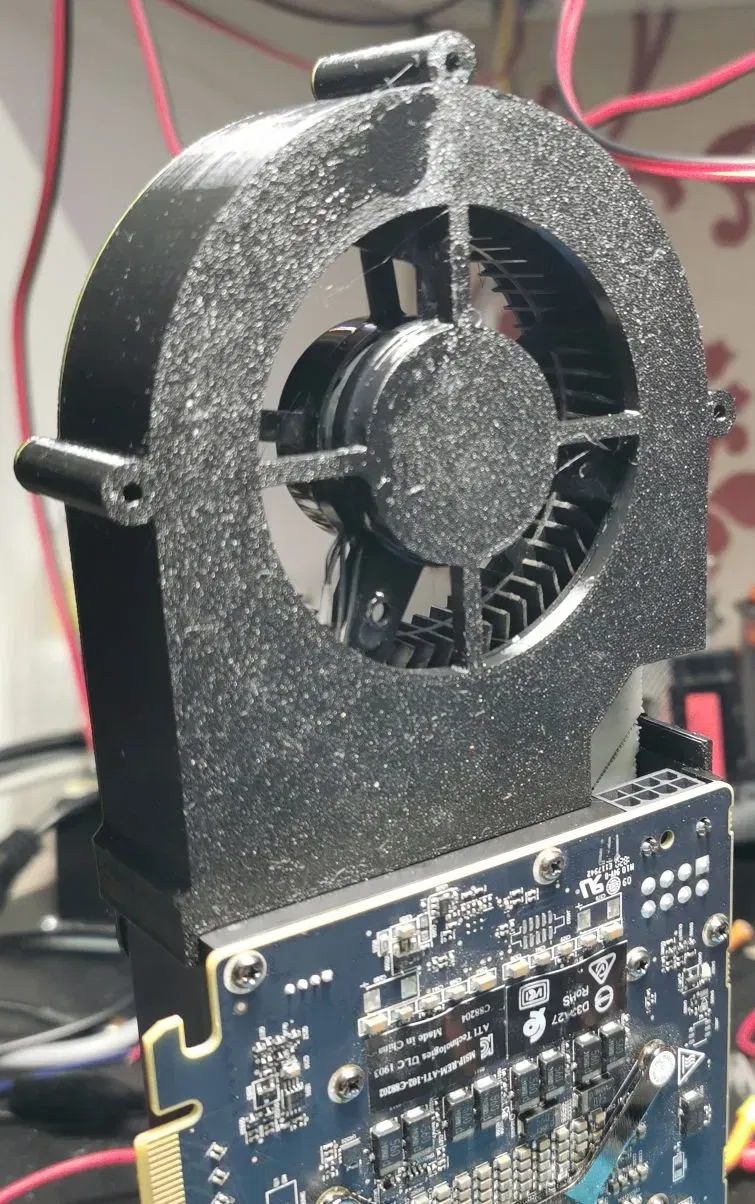

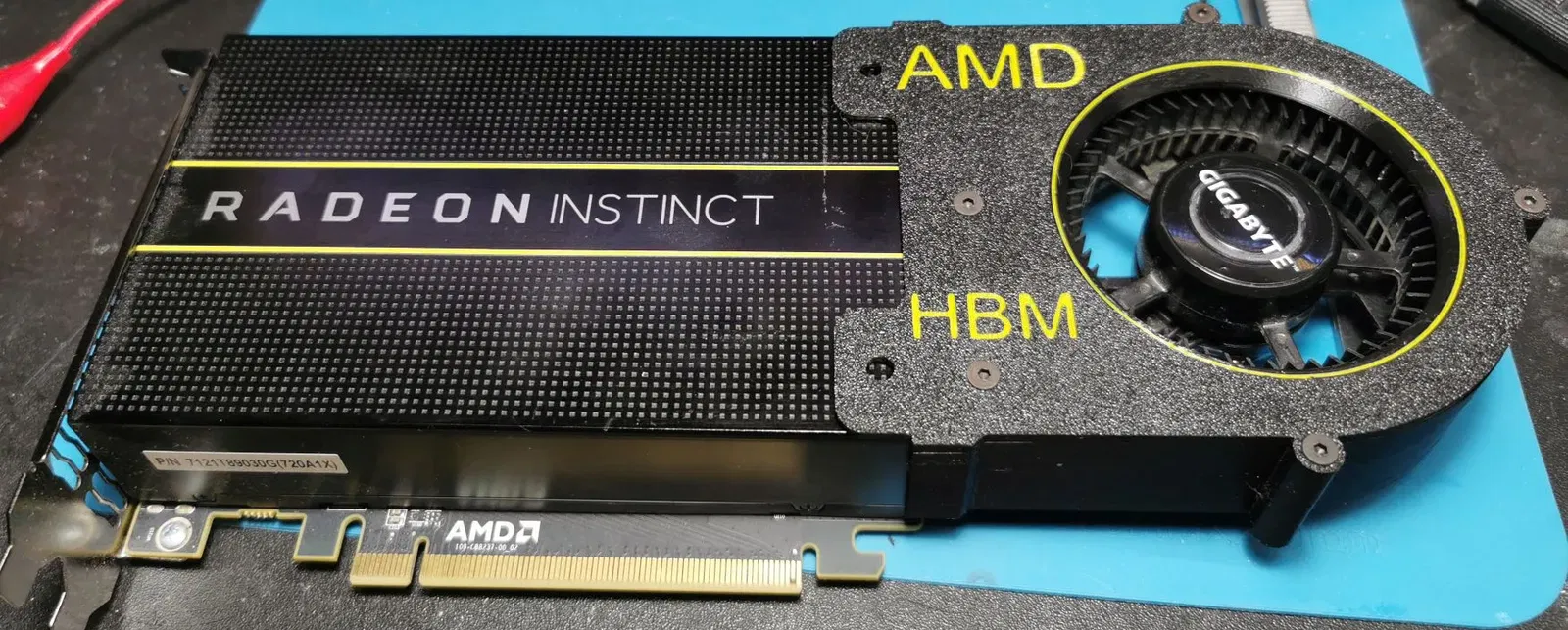

Một thời gian dài trước đây, khi giá GPU còn trên trời, tôi đã mua được (có lẽ từ một thợ đào bitcoin) thẻ đồ họa AMD Radeon Instinct MI8 - Giống như một GPU nhưng hoàn toàn thiết kế cho máy chủ, không có hệ thống làm mát riêng, và không có đầu ra hình ảnh riêng. Nhưng dưới tấm lưng - những thẻ này có một cổng DisplayPort bình thường (chỉ cần cắt một chút tấm và bạn có thể kết nối một màn hình, nó hoạt động!). Tình hình tồi tệ hơn với việc làm mát - những thẻ này nóng lên rất nhanh (TDP ~145W), và bộ tản nhiệt nguyên bản không đủ, phải có dòng khí cưỡng bức. Đó là lý do tại sao tôi đã thiết kế và in cái bộ chuyển đổi này - nó cho phép bạn lắp bất kỳ quạt nào (từ một thẻ đồ họa cũ hỏng) và nó sẽ thổi rất tốt qua bộ tản nhiệt nguyên bản.

Một quạt lấy từ một thẻ cũ - chúng ta kết nối nó với khe cắm trên thẻ của chúng ta, những thẻ này có cổng quạt 4pin tiêu chuẩn (12v, pwm) nhưng không được sử dụng. Dán vào mặt sau của vỏ. Vặn nắp trên vào nắp dưới bằng 5 vít M3. Nếu chúng bị nghiêng, càng tốt. Toàn bộ có thể được dán vào thẻ, hoặc vặn bằng hai vít vào vỏ kim loại của bộ tản nhiệt (nếu ai không ngại khoan 2 lỗ ở đây, có rất nhiều không gian trống bên dưới, vít sẽ không làm hỏng).

Lỗ cắt ở phía sau của vỏ in cho phép bạn dễ dàng kết nối phích cắm nguồn PCIe 8pin 12v.

Những thẻ này không phải là “đồ họa hàng đầu cho chơi game” (hiệu suất chỉ tương tự như GTX1660, 4GB ram) nhưng có sức mạnh xử lý rất mạnh khi băng thông ram phát huy tác dụng - chúng không có 128, không có 256, mà có 4096 (!) bề rộng bus cho bộ nhớ. 512.0 GB/s !
