Jig cắt hình tròn cho đế tỳ Katsu

// Cập nhật ngày 23 tháng 5

Tôi đã thêm hai cái sled mới (ngắn hơn), khi cắt các vòng tròn lớn hơn tôi nhận thấy cái cũ không phải lúc nào cũng thực tế. Bạn cũng có thể xoay nó 180°, nhưng đừng để nó nhô ra khỏi thân quá xa để giữ ổn định.

Ngoài ra, tôi đã mở phần trên của jig để thay sled nhanh hơn. Vì nó được bắt vít vào đế nên nó vẫn đủ ổn định.

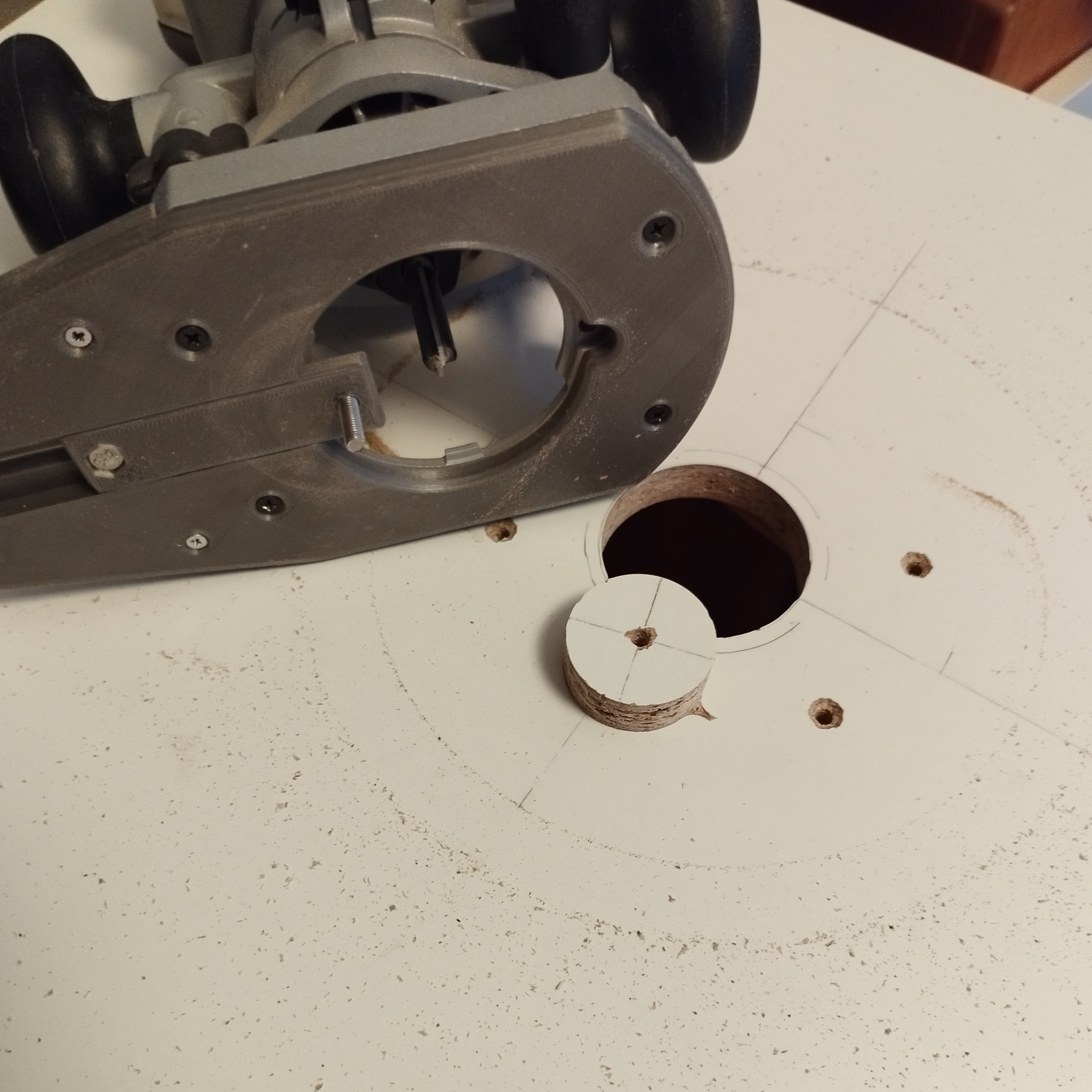

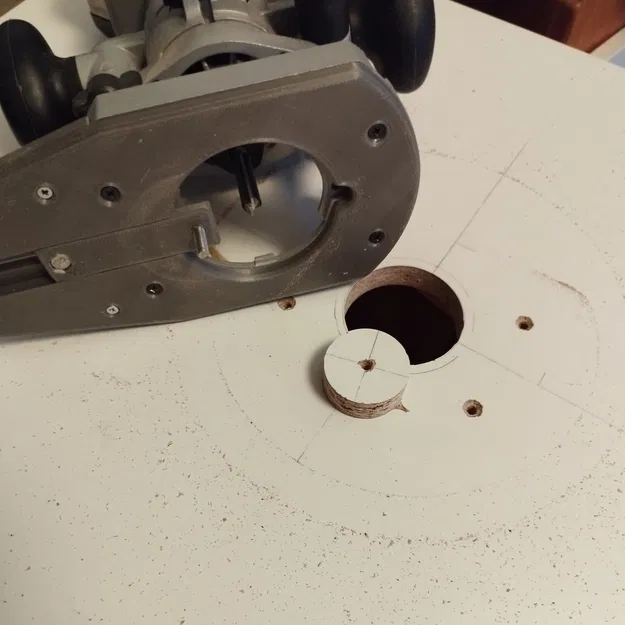

Cái jig cắt hình tròn này được lắp thay cho đế nhựa nguyên bản của đế tỳ Katsu, bạn có thể sử dụng ốc M4 nguyên bản hoặc dùng ốc khác (dài 10mm). Nó có thể phù hợp với các đế tỳ khác của các máy tương tự (Makita, Anesty, Vevo...), nhưng tôi không chắc.

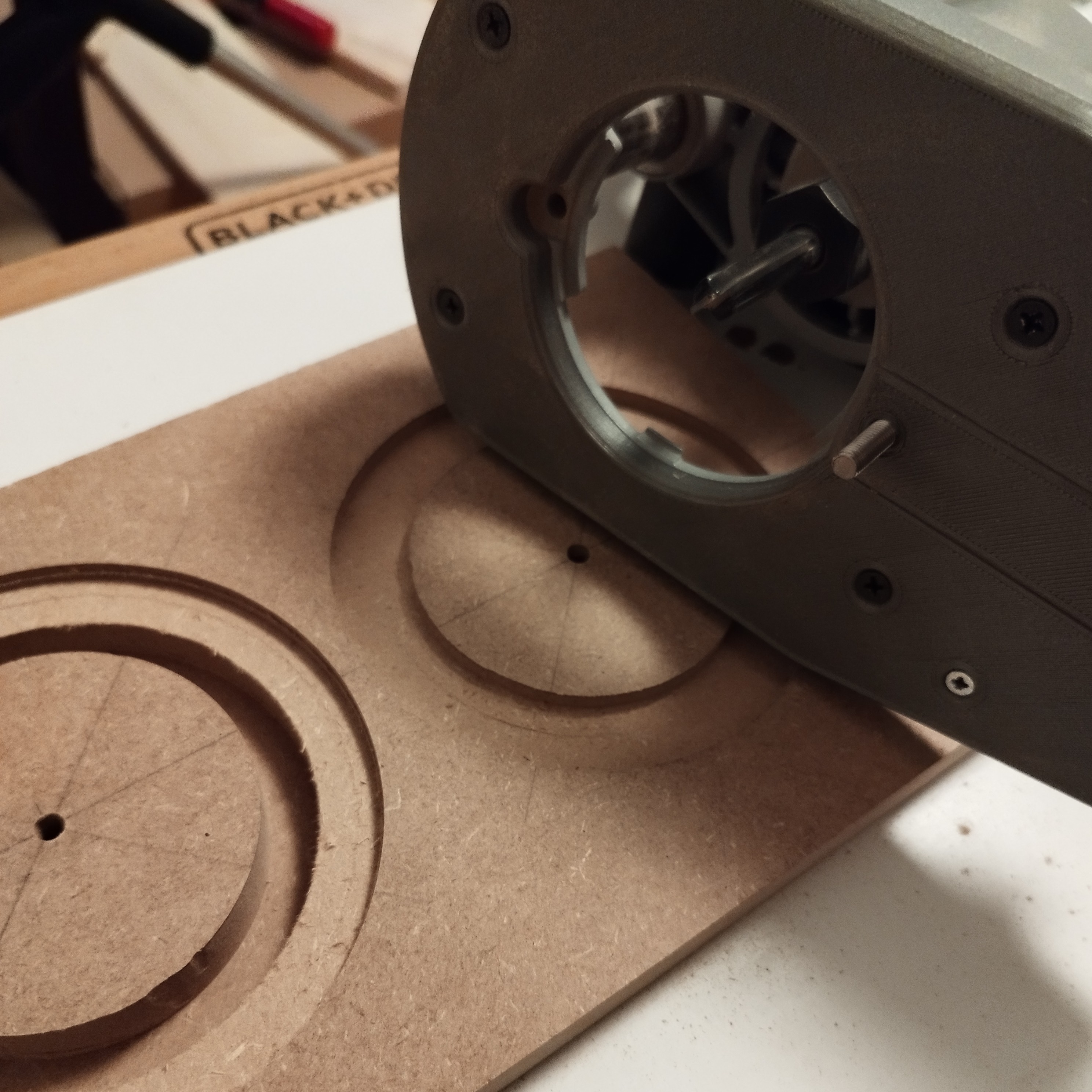

Tôi đã làm jig này để cắt lỗ/phần lõm cho loa, vì tôi thấy mình không thể cắt sạch bằng các jig cắt vòng tròn phổ biến cho đế máy tỉa. Jig này có thể cắt các vòng tròn tương đối nhỏ, nhưng tôi cũng có thể dễ dàng cắt các vòng tròn 300mm. Tôi ước gì có thể làm nó dài hơn, nhưng tôi bị giới hạn bởi kích thước bàn in của mình. Lưu ý: thật không may là bạn không thể lắp bộ hút bụi cho các vòng tròn nhỏ, vì các ốc vít sẽ chặn sled nhỏ.

Để lắp ráp, bạn cần

• 2x ốc M5 dài 20mm đầu lục giác
• 1x đai ốc M5
• Nên có 1x vòng đệm M5 (hoặc tốt hơn là M6)
• 4x ốc M3 dài 10mm đầu chìm
• 4x đai ốc M3 Ốc M5 đâm vào vật liệu của bạn cũng có thể ngắn hơn một chút, tùy thuộc vào vật liệu của bạn. Ốc kia phải dài 20mm để có độ bám tối đa với tay nắm khóa.

Để lắp ráp, hãy đặt các đai ốc M3 vào các khoang nhỏ trên bộ phận trên, sau đó luồn các ốc M3 qua các lỗ trên bộ phận dưới; đặt chúng chồng lên nhau và vặn chúng lại với nhau. Lắp ốc M5 đi vào vật liệu vào sled và đẩy nó vào rãnh, sau đó lắp ốc M5 cho tay nắm. Vòng đệm được đề xuất đặt giữa jig và tay nắm.

Tùy thuộc vào độ chính xác của máy in, sled có thể hơi cứng bên trong rãnh. Bạn không muốn có bất kỳ độ rơ nào ở đây, nhưng để có thể di chuyển, bạn có thể phải chà nhám nó một chút. Điều này là có chủ đích để giảm thiểu sự lung lay; tôi cũng phải chà nhám các khối của mình.
