Holder cho kính ngắm 6x30 dùng làm kính dẫn đường

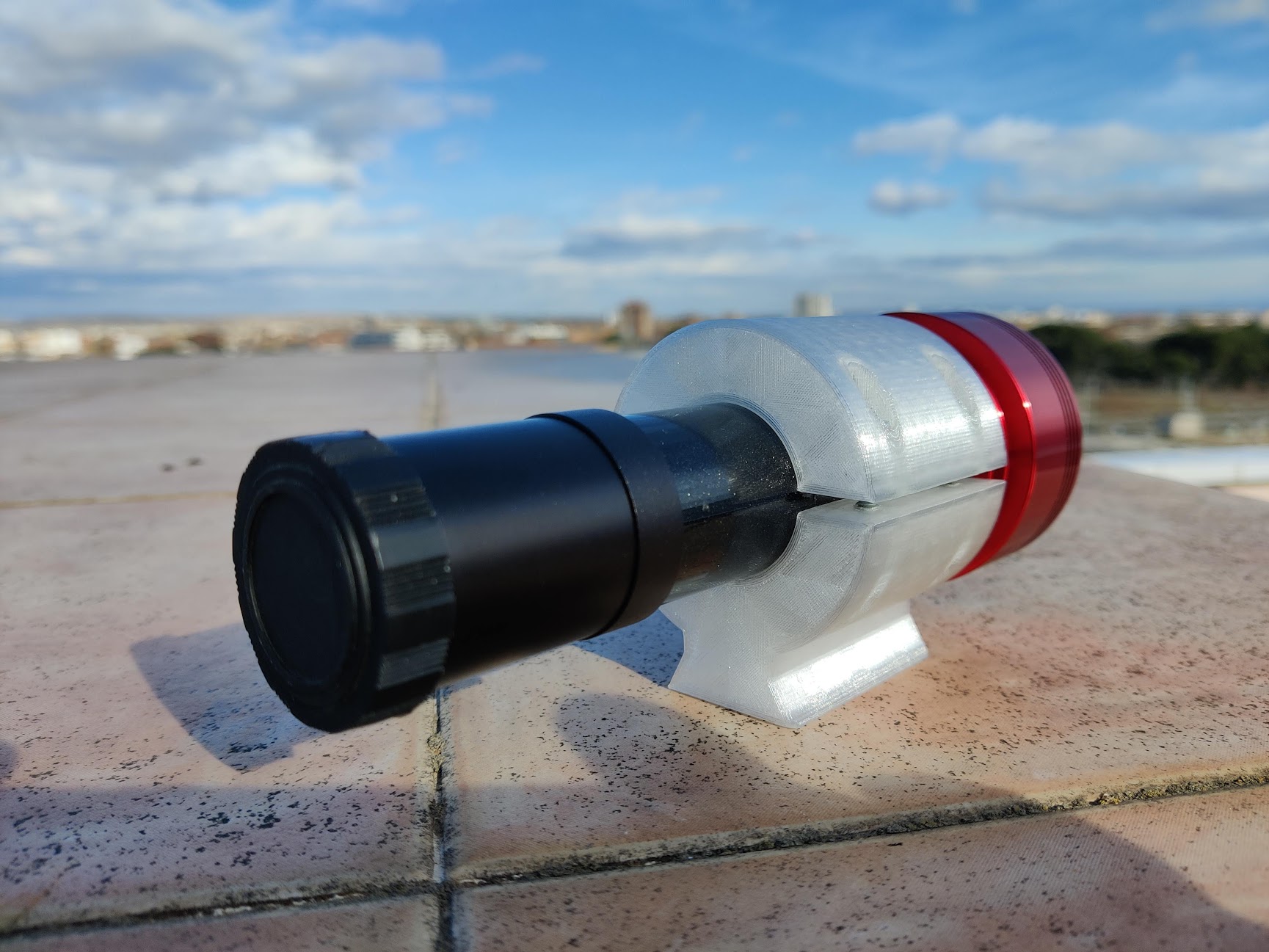

Đây là một cái holder gọn gàng cho kính 6x30 tiêu chuẩn nếu dùng làm kính dẫn đường (guide scope). Tôi đã in bằng PETG. Tôi đã taro ren trực tiếp trên nhựa, nên nó được bắt vít với nhau mà không cần dùng đai ốc. Vặn các bu lông theo kiểu bắt chéo một cách đều đặn, theo nhiều bước. BOM: 4 cái vít đầu trụ M4x25mm. (M420 cũng xài được)

• Dụng cụ taro ren M4

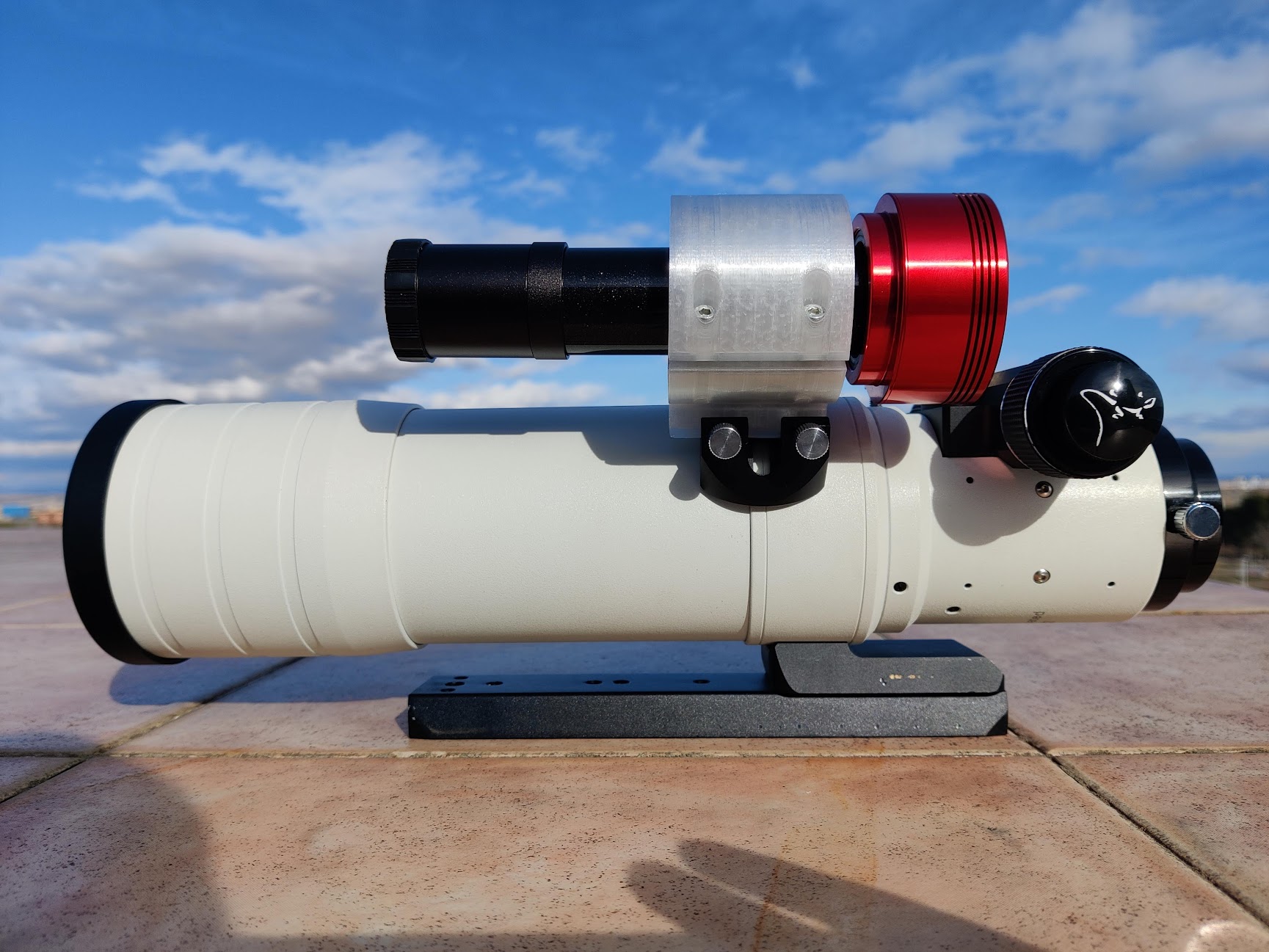

• Tùy chọn: Phần đáy có các lỗ cho ren M5 (2 cái ở hai bên) và một lỗ ren máy ảnh ở giữa, ví dụ để gắn đế Vixen hoặc đế tháo nhanh nếu cần. Đối với các lỗ này, cần có dụng cụ taro ren M5 và 1/4UNC20. Tôi cũng đã đính kèm phần đáy có ren được mô hình hóa sẵn, -0,07mm đẩy vào profile ren cho dung sai của in 3D, nhưng tôi chưa in phiên bản này. Các lỗ vít rộng hơn sau phần 10mm cho các đoạn ren, có thể dùng chèn ren bằng đồng thau cũng được. File Fusion 360 đã được đính kèm để chỉnh sửa. Cái này dùng để dẫn đường / căn chỉnh cực (polar alignment), trong các ứng dụng này không cần song song hóa với kính thiên văn chính, vì vậy cái này không có cơ chế điều chỉnh. Để gắn camera, xem adapter T2 của tôi cho kính này:
