Mô tả

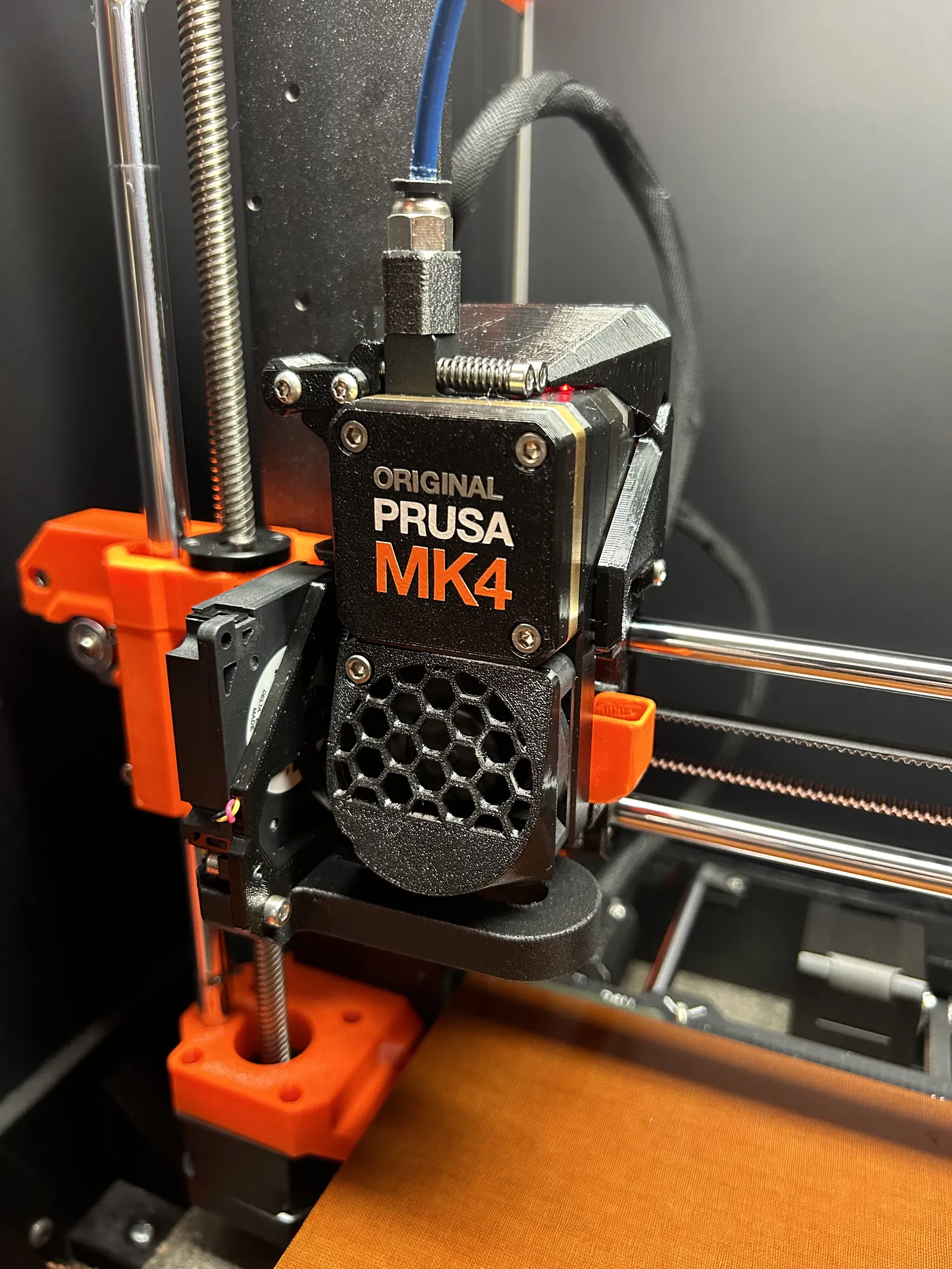

Ống dẫn quạt cho quạt Nextruder hotend.

Tui gặp vấn đề khi in PA6-CF và việc làm mát không đều gây cong vênh ở một bên của mô hình được in. Bất kể hướng in, phía bên phải của mô hình đều có dấu hiệu làm mát không đều và bị cong nhẹ. Sau một chút điều tra, tôi nhận ra quạt của hotend đang hướng luồng khí ra phía bên phải của Nextruder, thổi xuống mâm in.

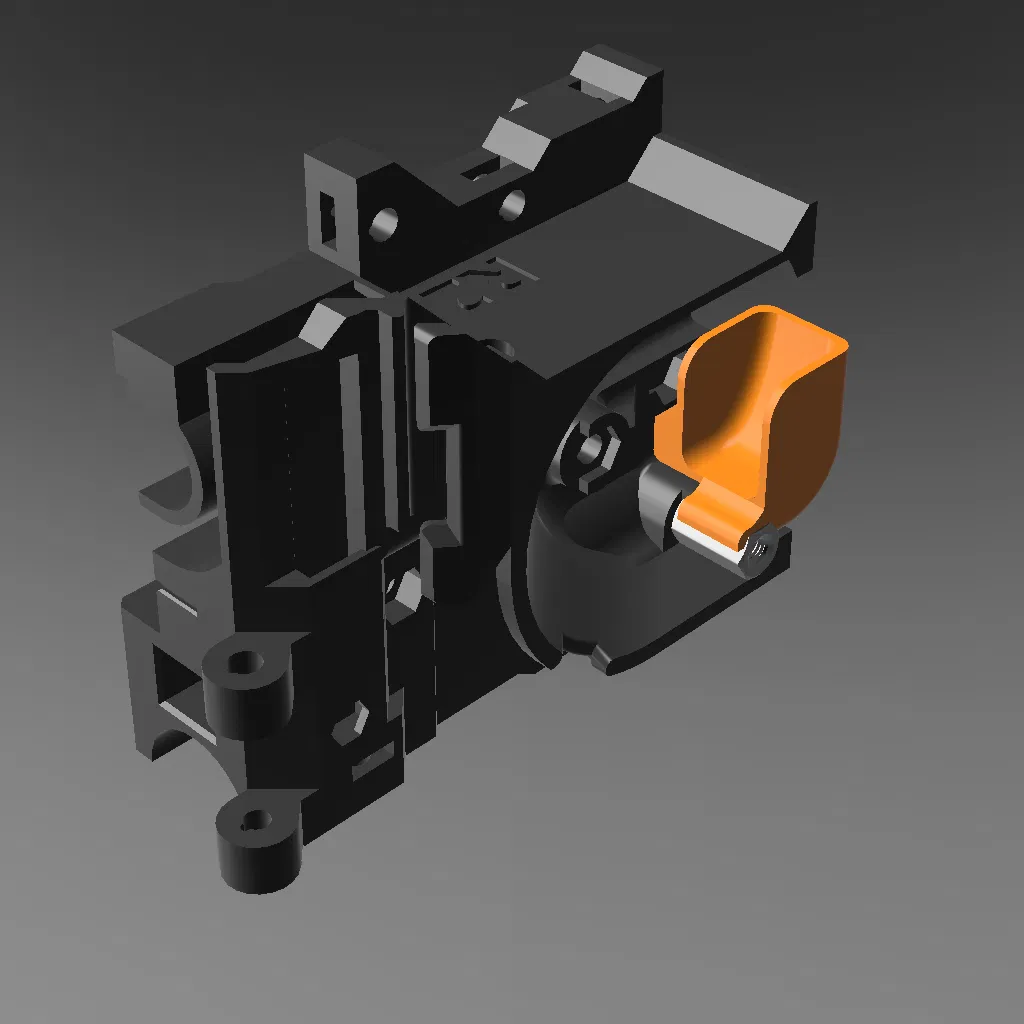

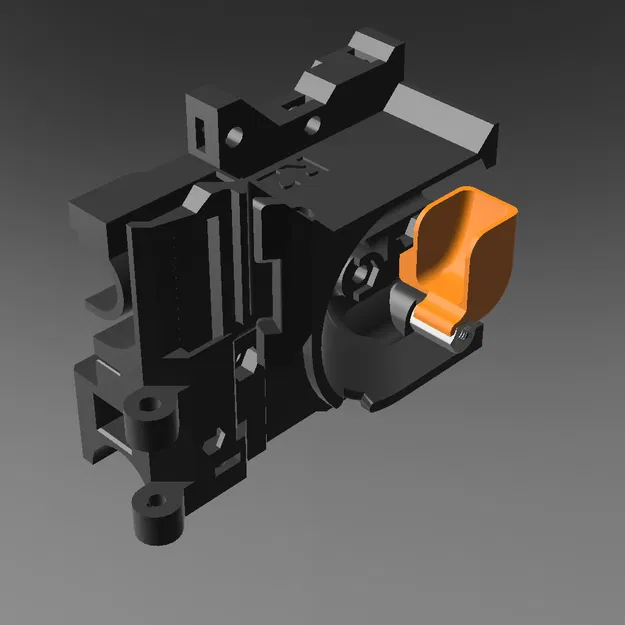

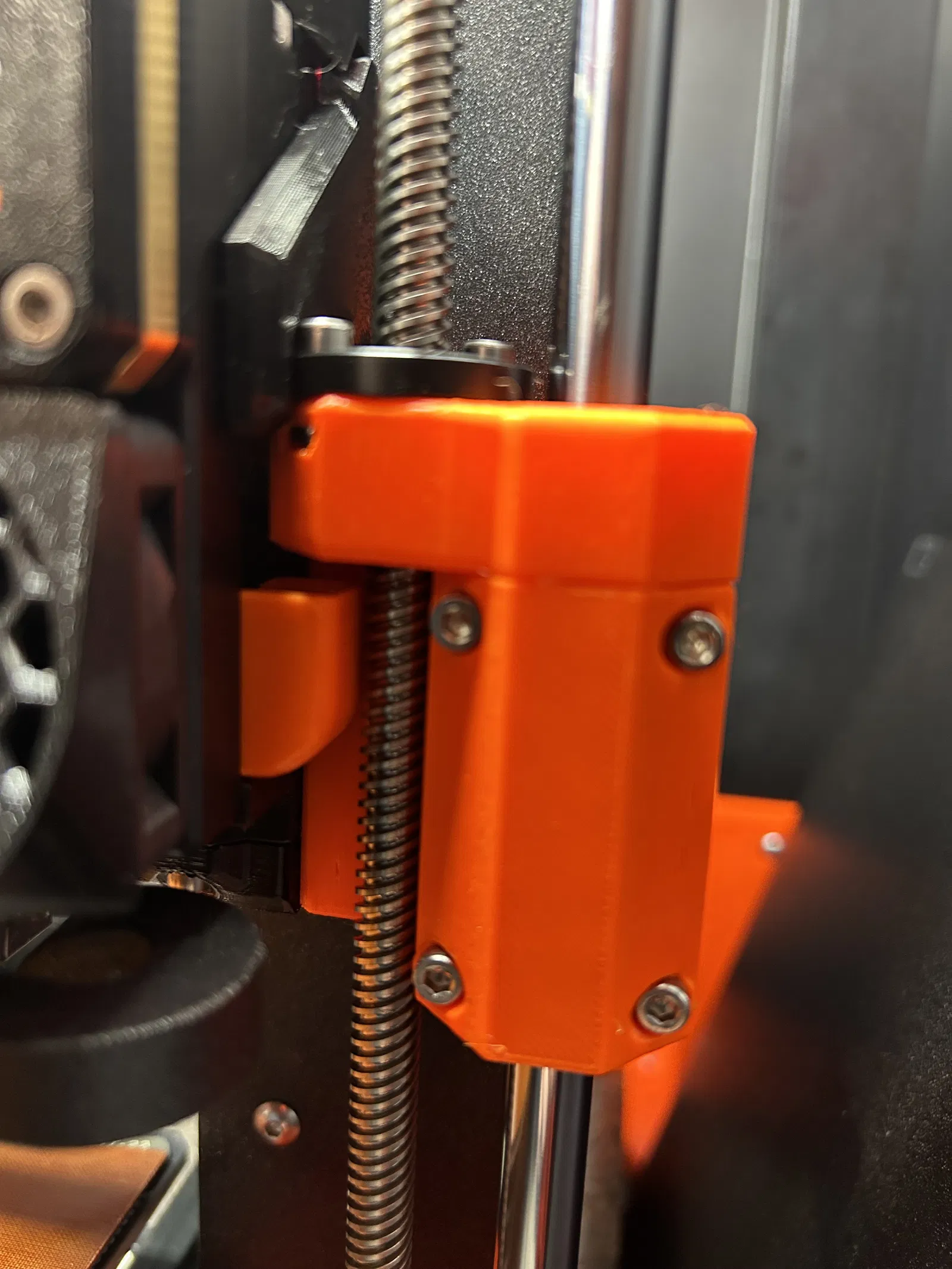

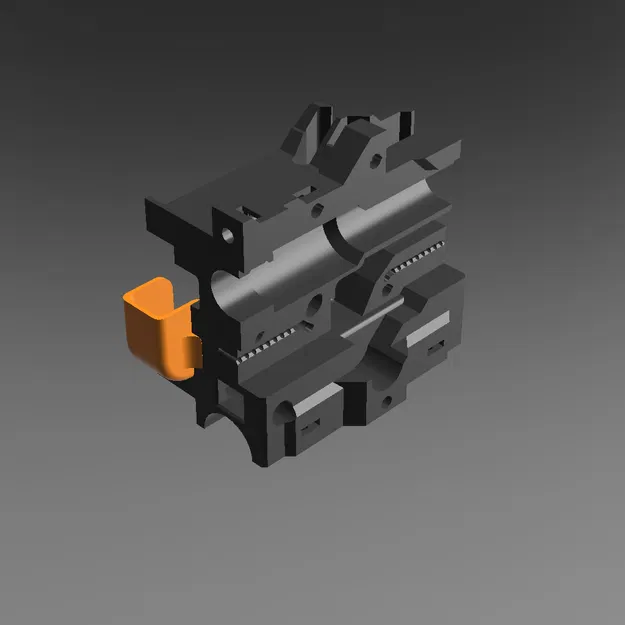

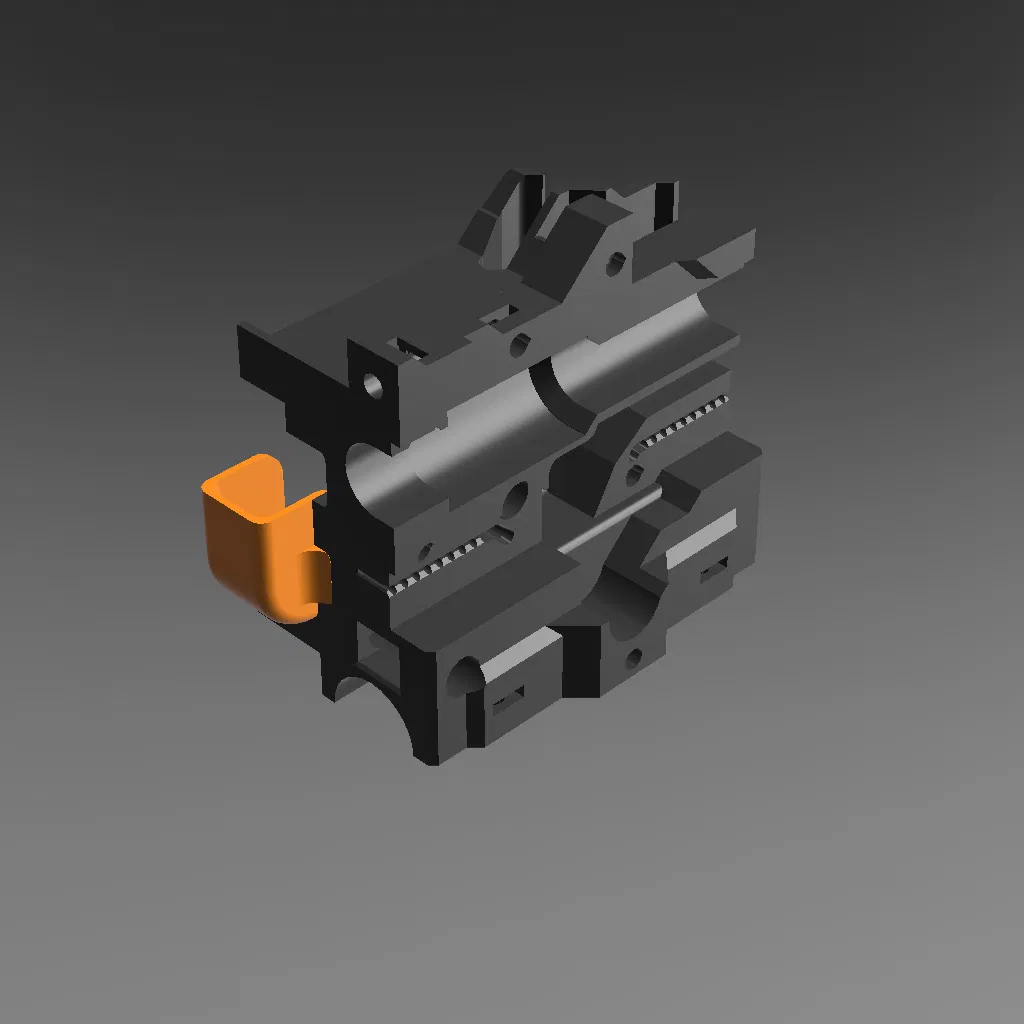

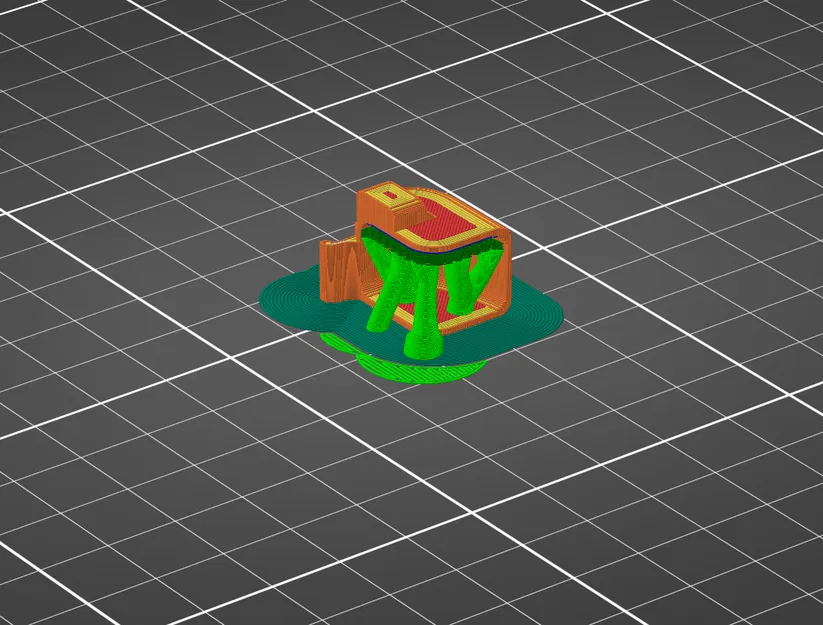

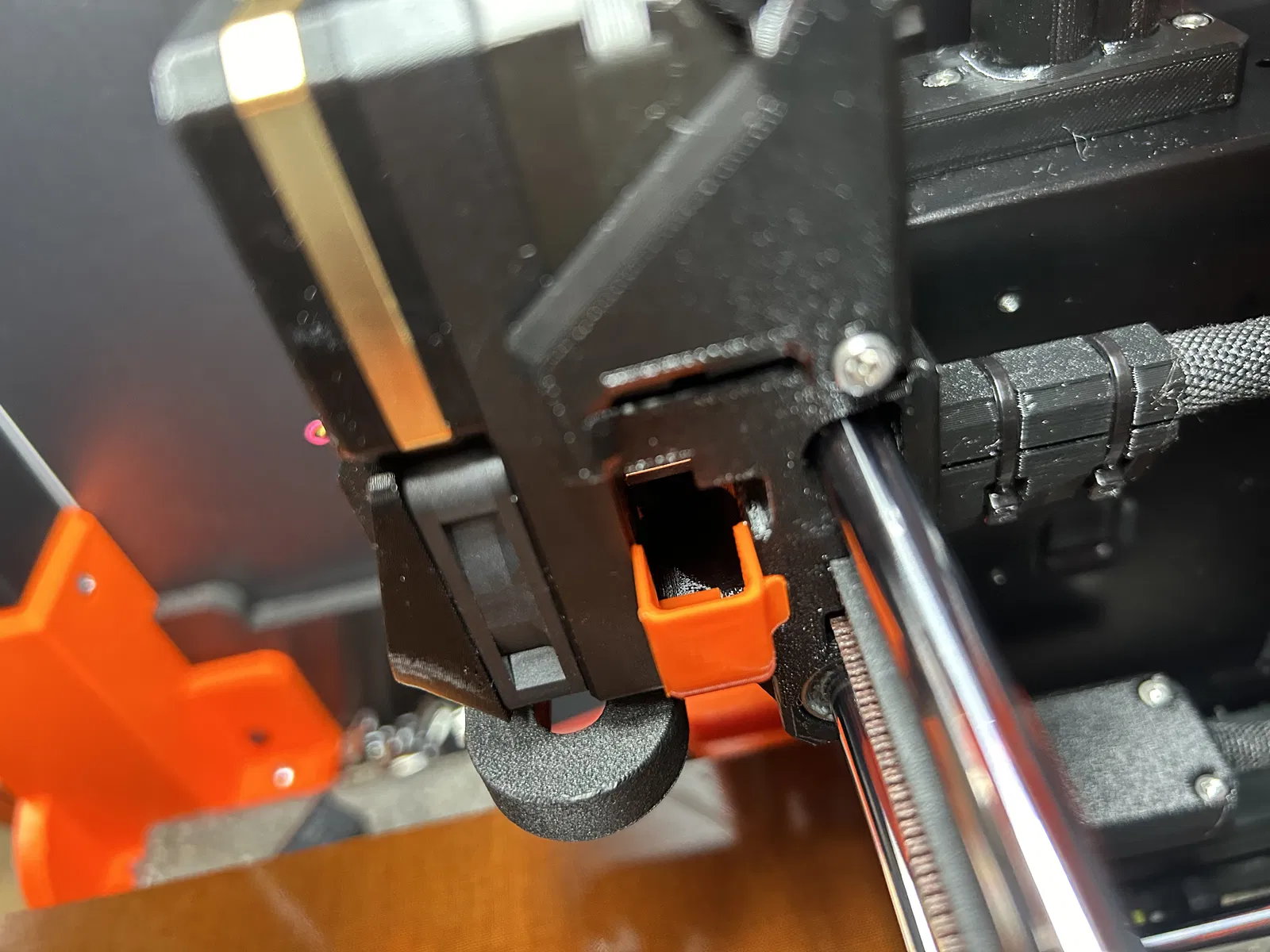

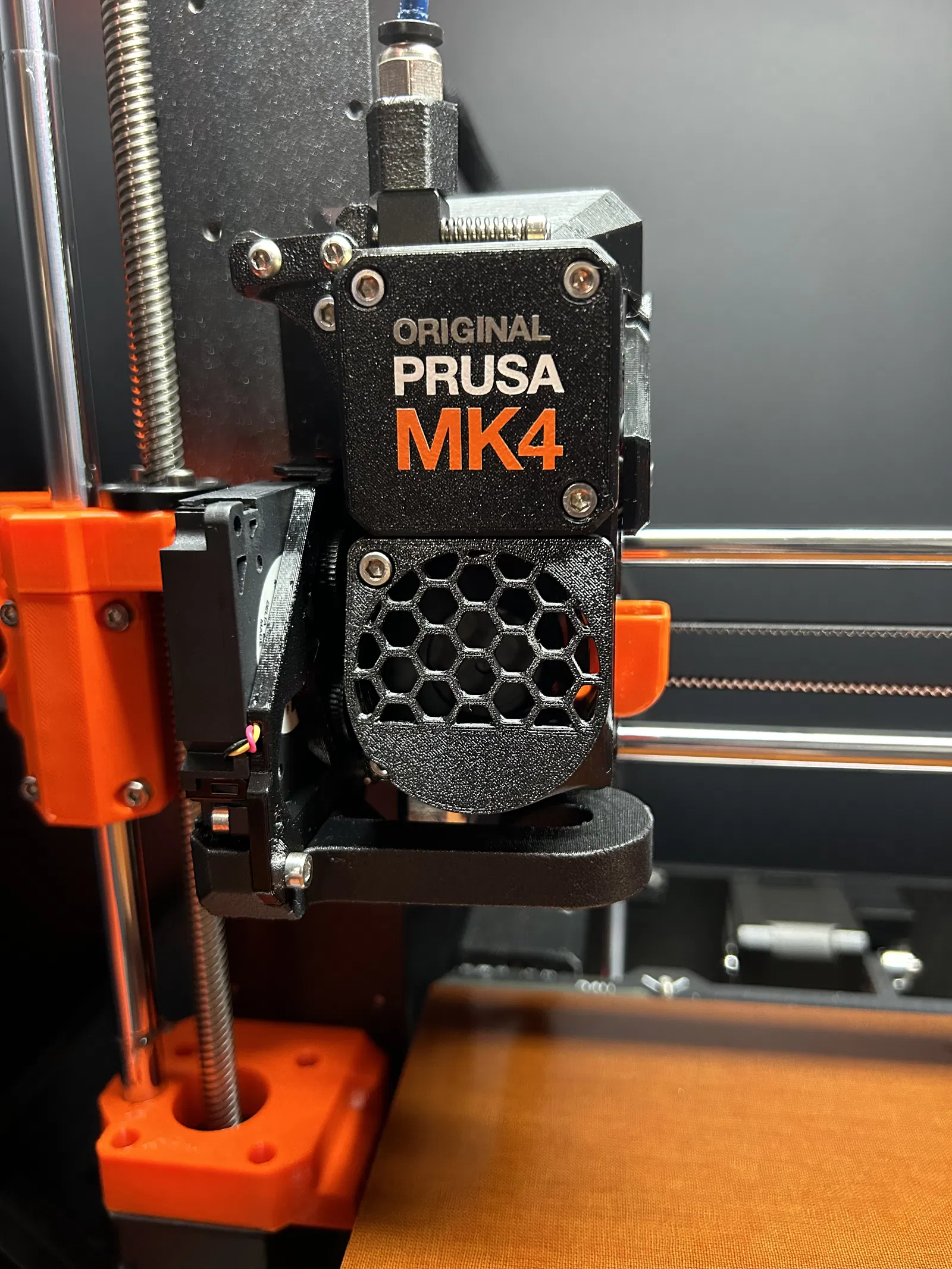

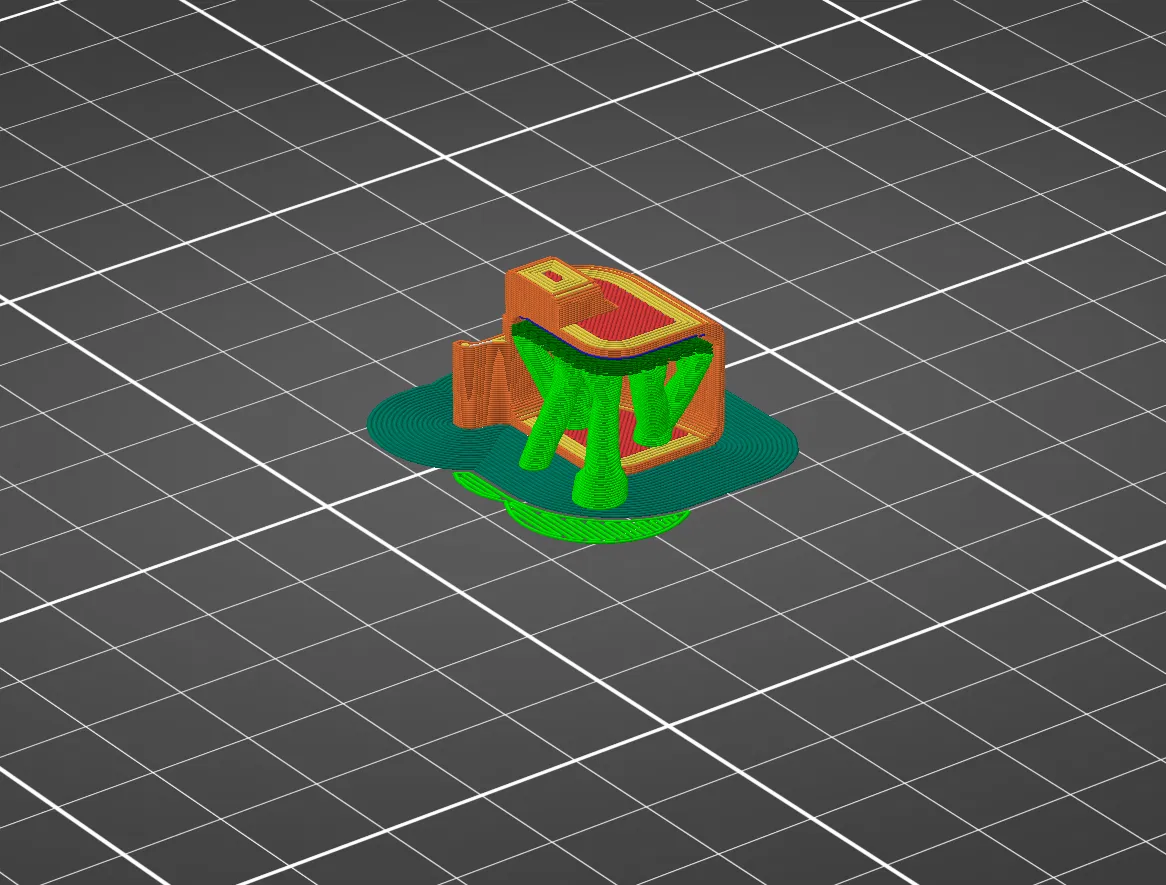

Ống dẫn này chuyển hướng luồng khí lên trên thay vì thổi ra ngoài. Ống dẫn được gắn vào vị trí bằng đai ốc định vị lục giác có sẵn và một khe trên xe X. Khe hở ở phía bên phải của nextruder khá hẹp, vì vậy hãy đảm bảo gắn ống dẫn vào đúng vị trí khi lắp đặt, bạn có thể dùng một tờ giấy kẹp giữa trục vít Z và ống dẫn để xác nhận khe hở. Hướng in rất quan trọng, nó cần được in nghiêng sang một bên để phần kẹp đủ chắc chắn. In bằng PTEG.
