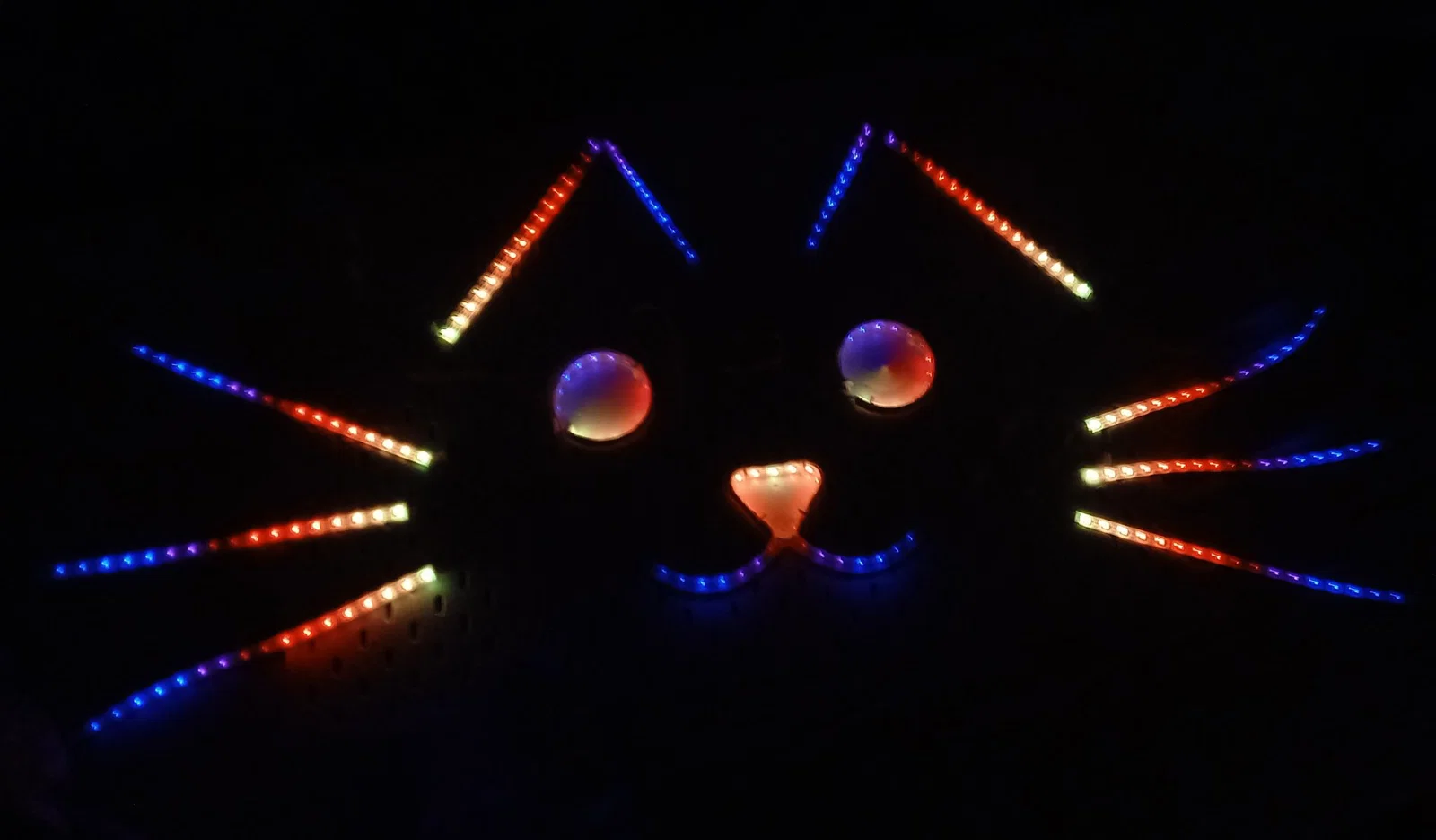

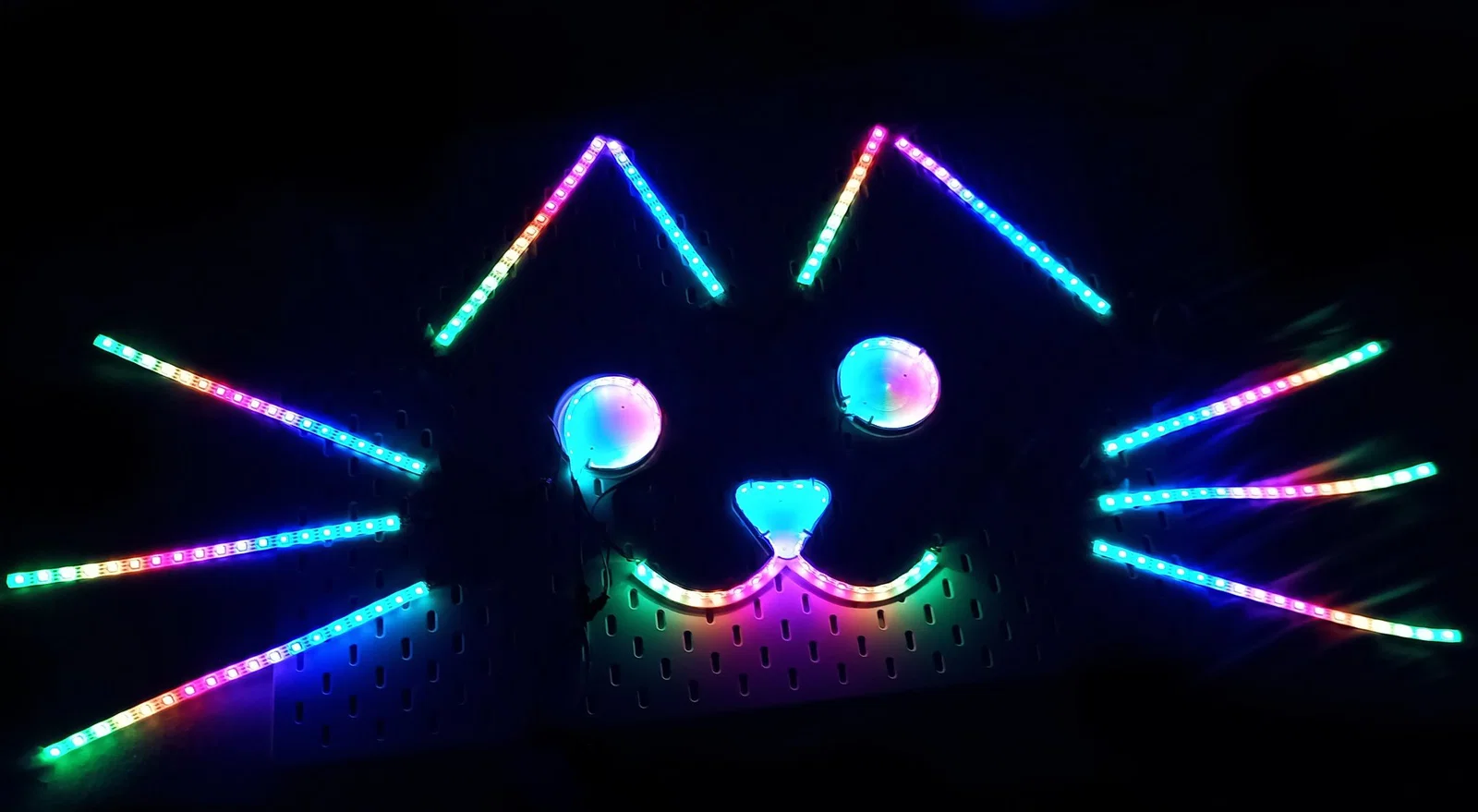

Đầu mèo nhấp nháy với đèn LED Neopixel

LED stripes có thể dễ dàng uốn lên và xuống nhưng không phải sang trái/phải. Để xây dựng các hình dạng tròn, có thể lắp đặt vuông góc trên các hình dạng in 3D. Đối với đầu mèo nhấp nháy này, cần hai mô hình 3D cho mắt và mũi/mồm.

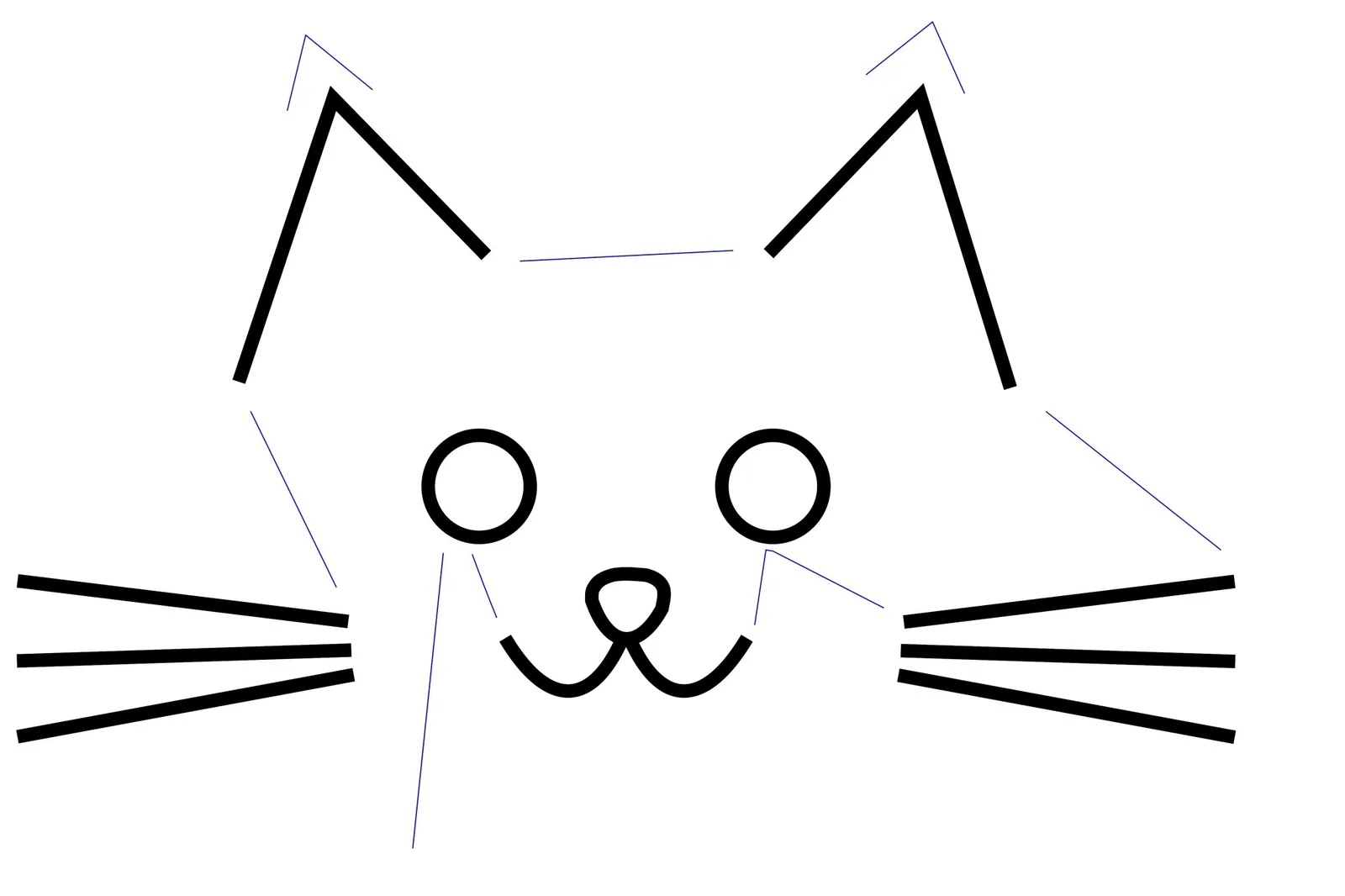

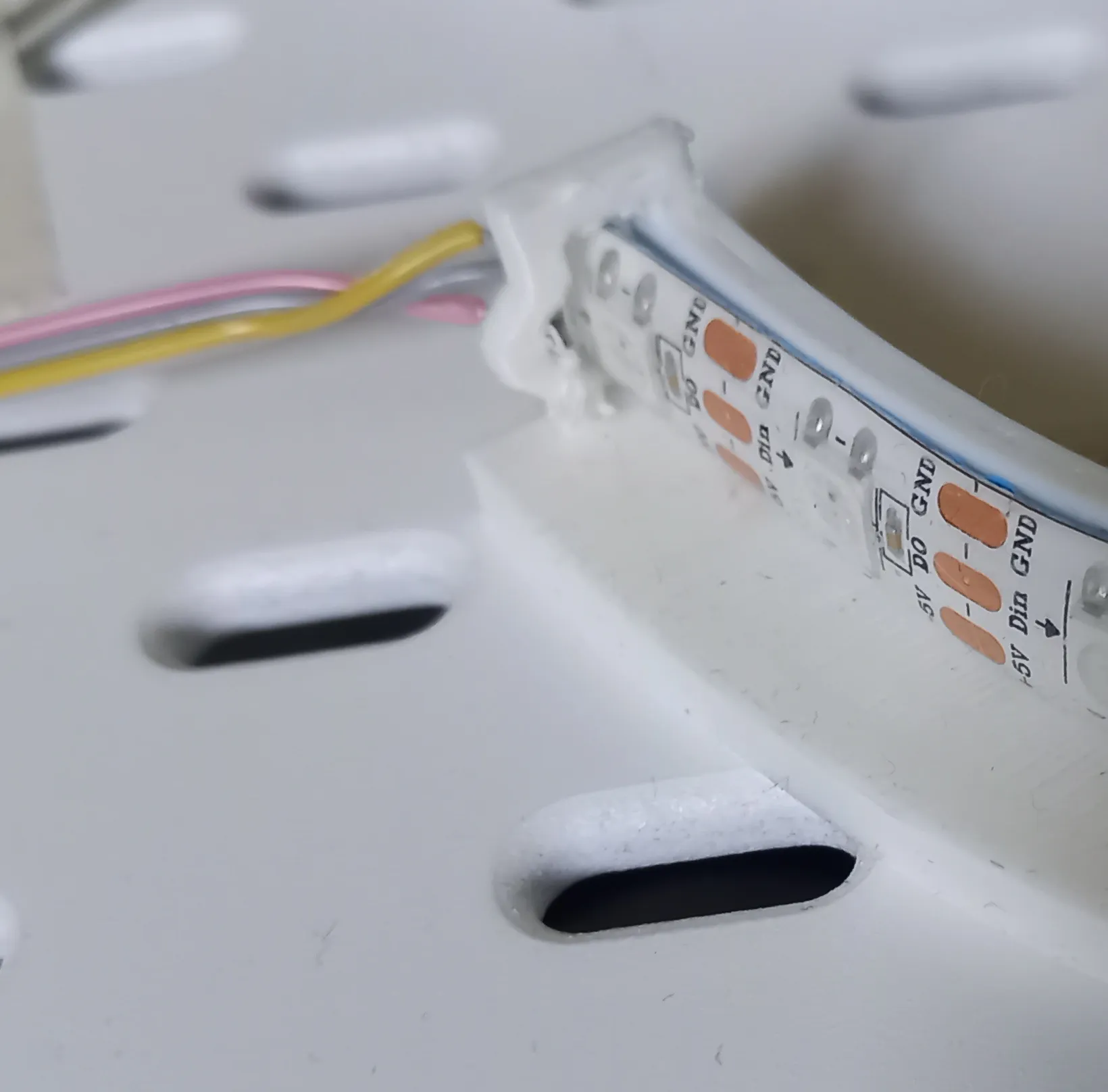

Các đoạn LED stripe được kết nối bằng 3 dây cho VCC, DATA và GND. Hầu hết chúng chỉ được kết nối theo hàng, chỉ có ba chiếc râu ở mỗi bên là song song.

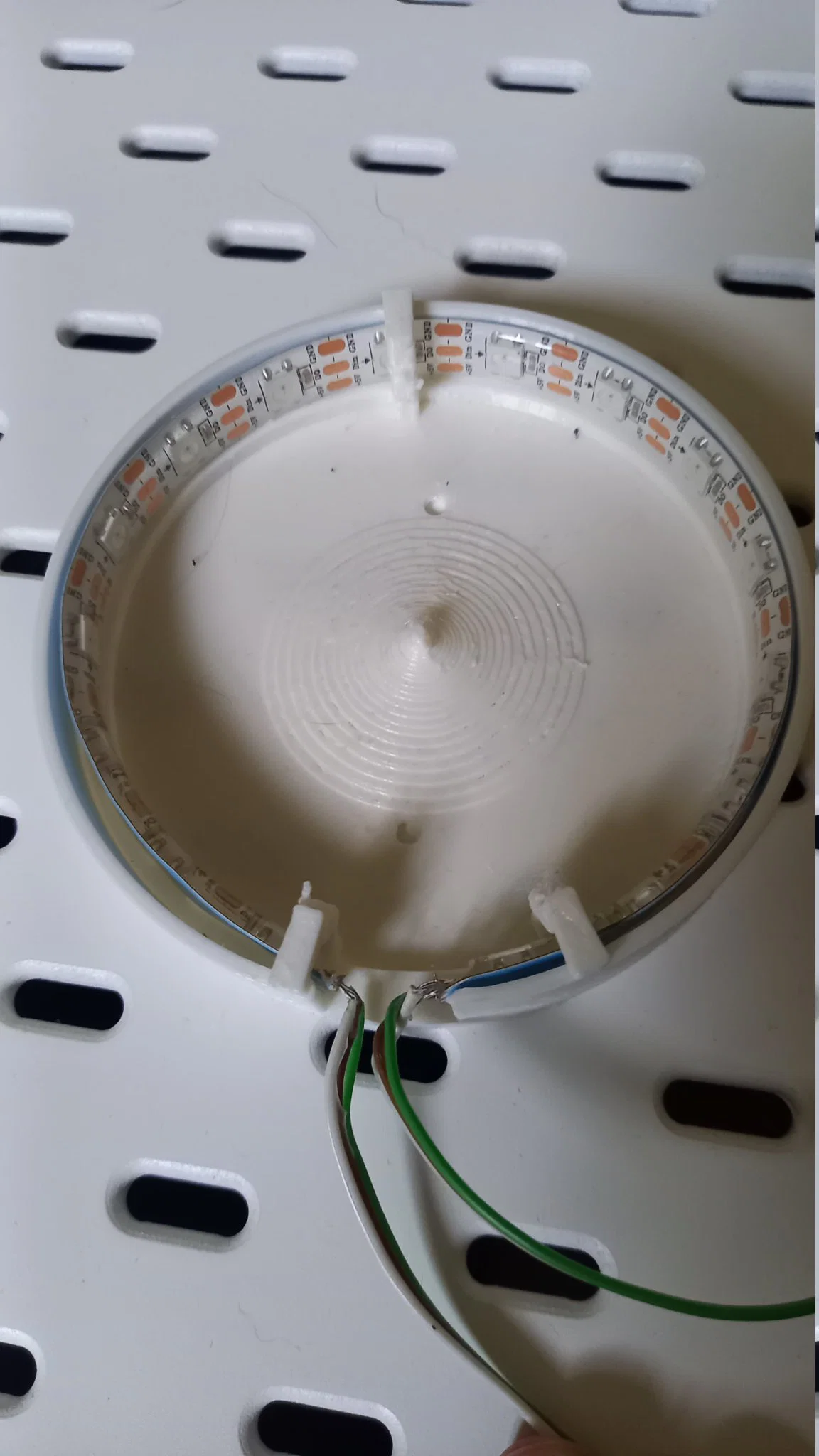

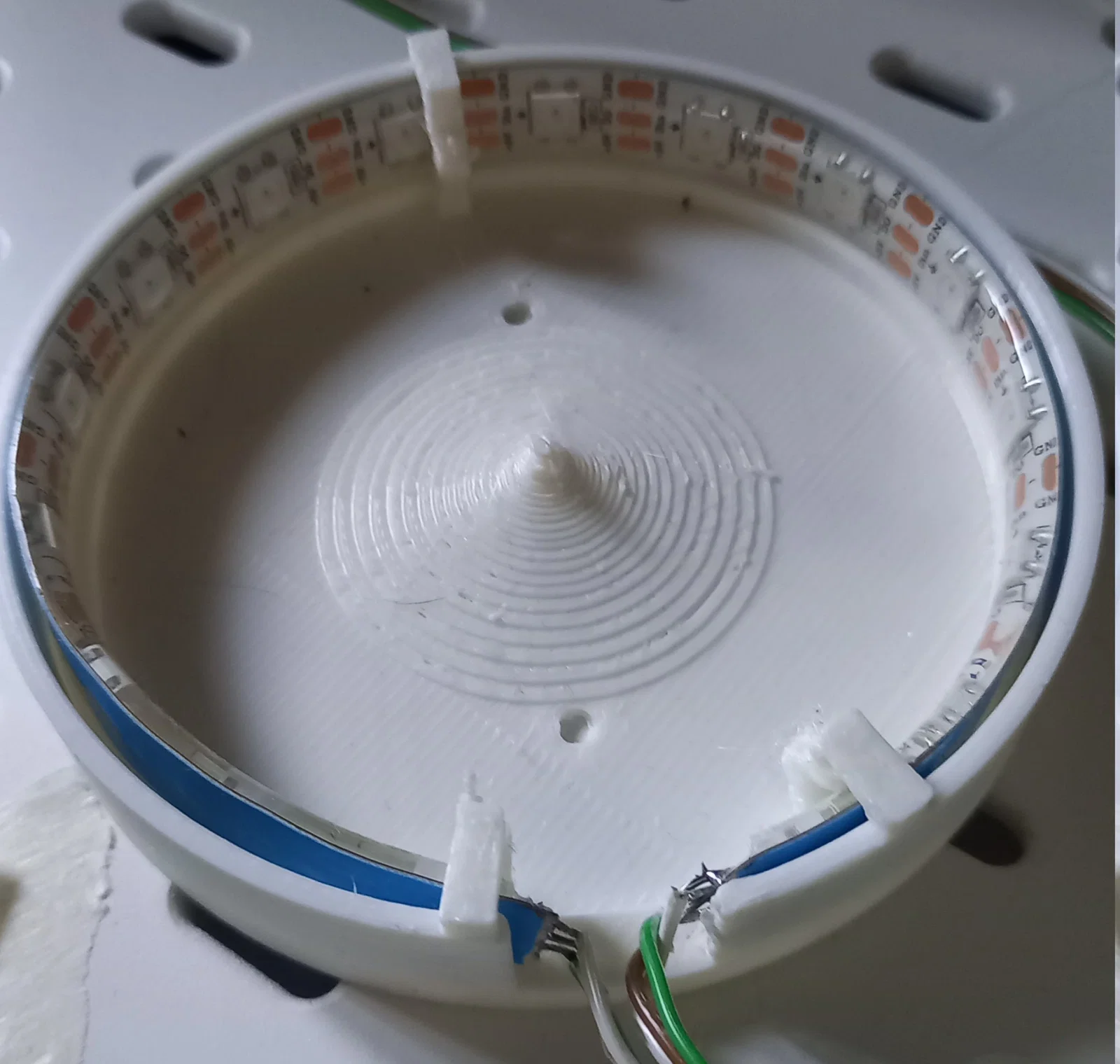

1. Mắt trái: 16 LEDs

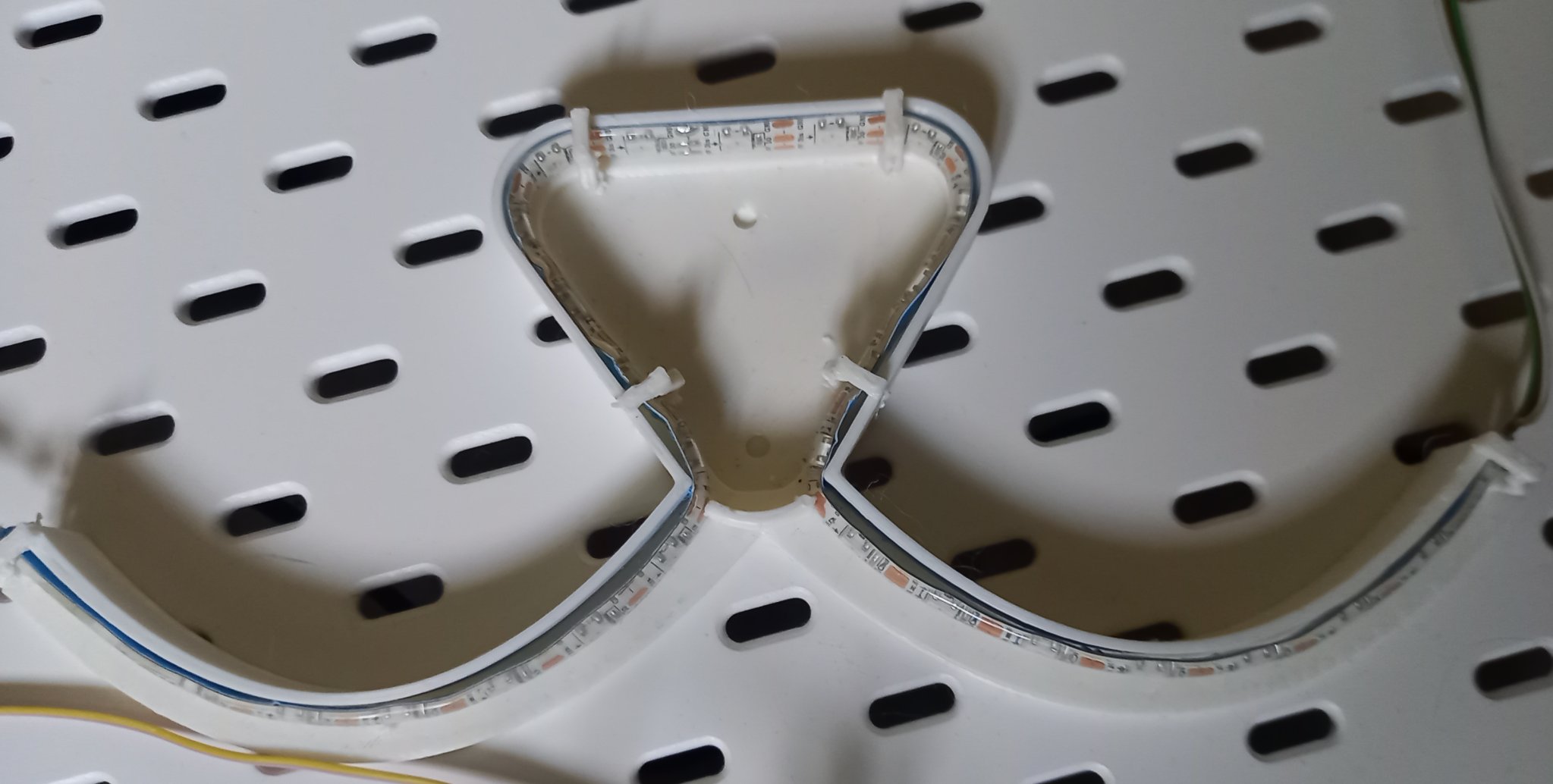

2. Mũi/mồm: 29 LEDs
3. Mắt phải: 16 LEDs
4. Râu bên phải: 3x18 LEDs (3 stripe song song, đầu trên là đầu ra cho phần tiếp theo)
5. Tai phải: 16+12 = 28 LEDs
6. Tai trái: 12+16 = 28 LEDs
7. Râu bên trái: 3x18 LEDs (3 stripe song song)

Tổng cộng có 225 RGB LEDs được sử dụng (gần 4m). Tổng chiều dài là 153. Nếu bạn sử dụng LEDs 5V, rất được khuyến nghị kết nối 5V và GND tại nhiều điểm dọc theo đường đi, không chỉ ở đầu.

Kích thước mô hình khoảng 1.20m x 0.60m.

Hệ thống điều khiển WLED (https://kno.wled.ge) có thể được sử dụng cùng với vi điều khiển ESP8266 hoặc ESP32.

Vì vậy, để tự xây dựng một blinkekatze, bạn cần:

• WS2812 LED Stripe 60 LEDs/m băng (4m)
• 2x mô hình mắt in 3D
• 1x mô hình mũi/mồm in 3D
• Nguồn điện phù hợp (phụ thuộc vào LEDs của bạn)
• Dây không quá mỏng (dự kiến 4-5A ở 5V)

Cắt và hàn các đoạn như đã mô tả ở đây.

Mô hình Freecad và các tệp .stl đính kèm.

Chúc bạn vui vẻ, bình luận, đánh giá và chia sẻ kết quả của bạn. :-)
