Vỏ QuinLED Dig-Quad V3

Đây là vỏ/hộp QuinLED-Dig-Quad, được chỉnh sửa từ /3d-model/vo-case-quinled-dig-quad-v3. với một vài thay đổi:

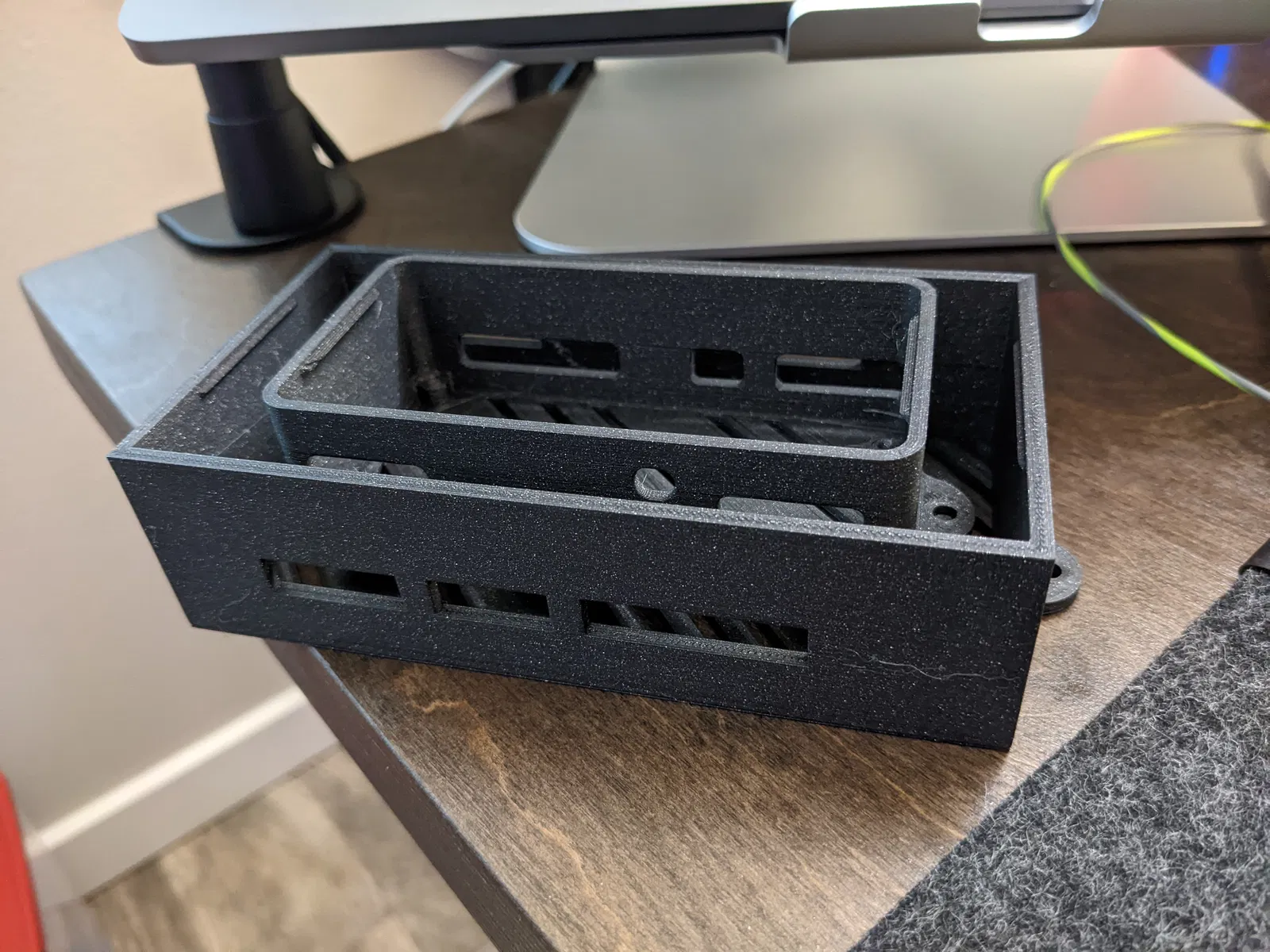

• Kích thước nhỏ gọn hơn nhiều, không có khoảng trống thừa bên trong.

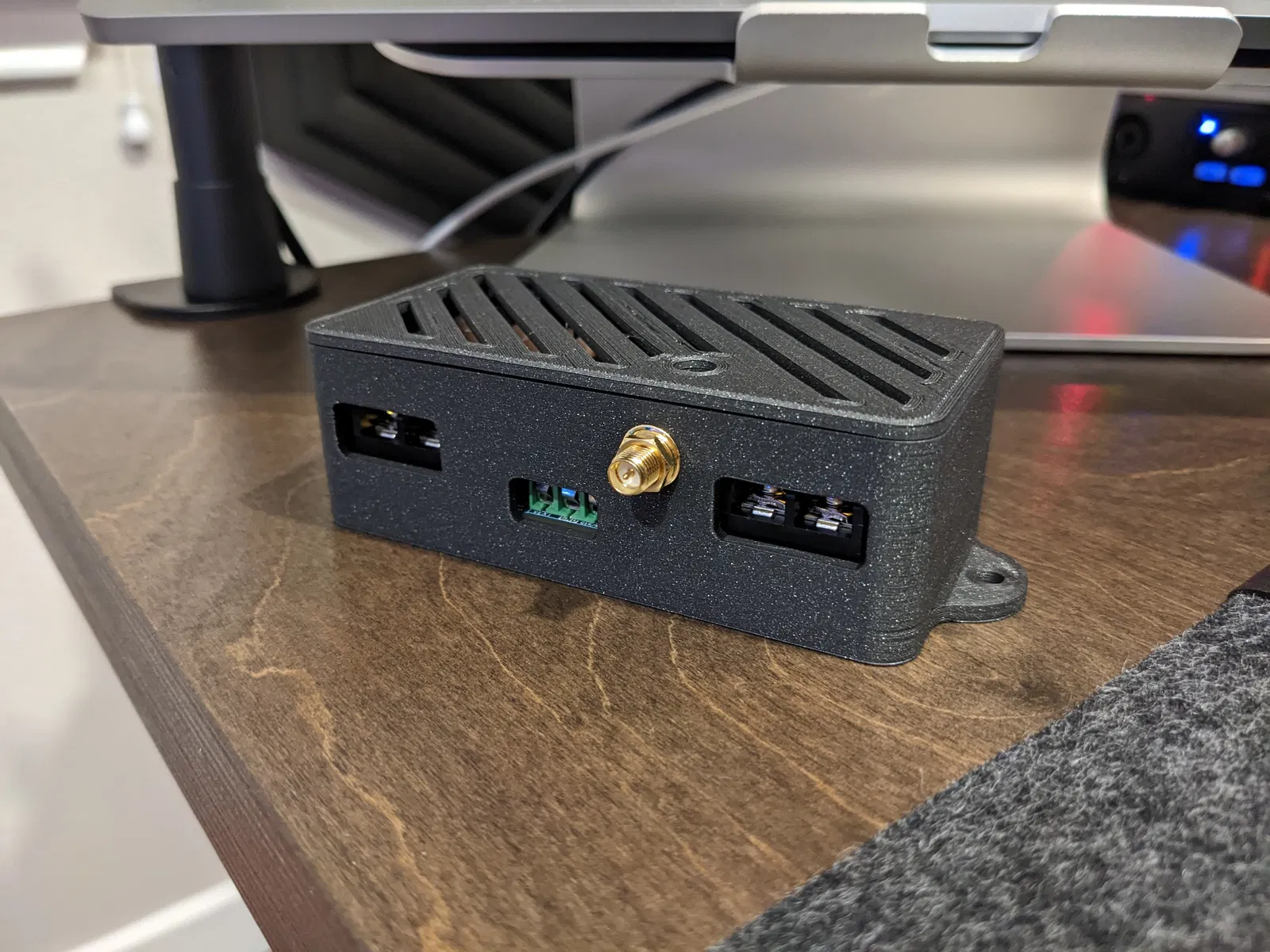

• Lỗ gắn ăng-ten ngoài ở cạnh bên và nắp.

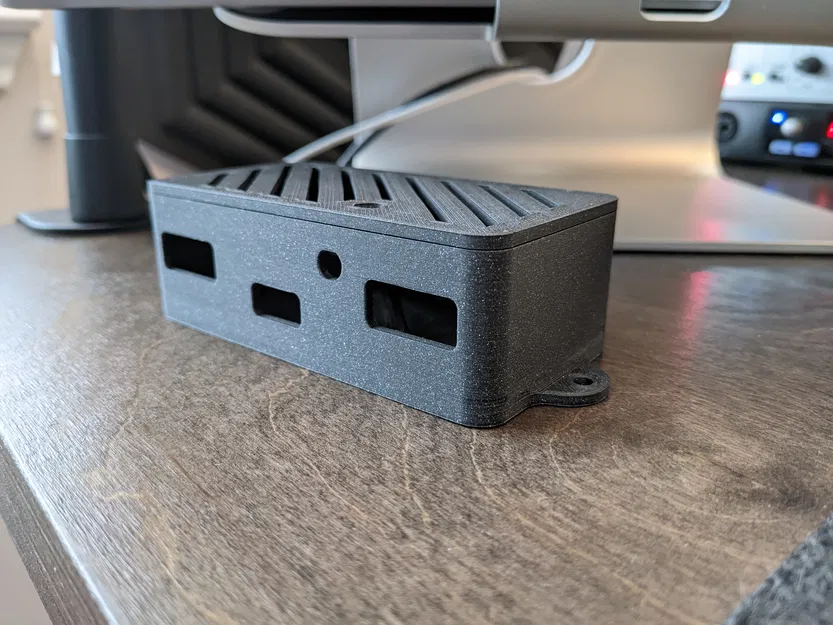

• Tai gắn với lỗ #6 để gắn lên bề mặt gỗ.
• Bo tròn nhiều cạnh.
• Tường mỏng hơn nên không cần đổ đầy khi in với 3 đường viền trên đầu phun 0.4mm.

Nên in bằng đầu phun 0.4mm với 3 đường viền và 6 lớp đáy để tránh phải đổ đầy.

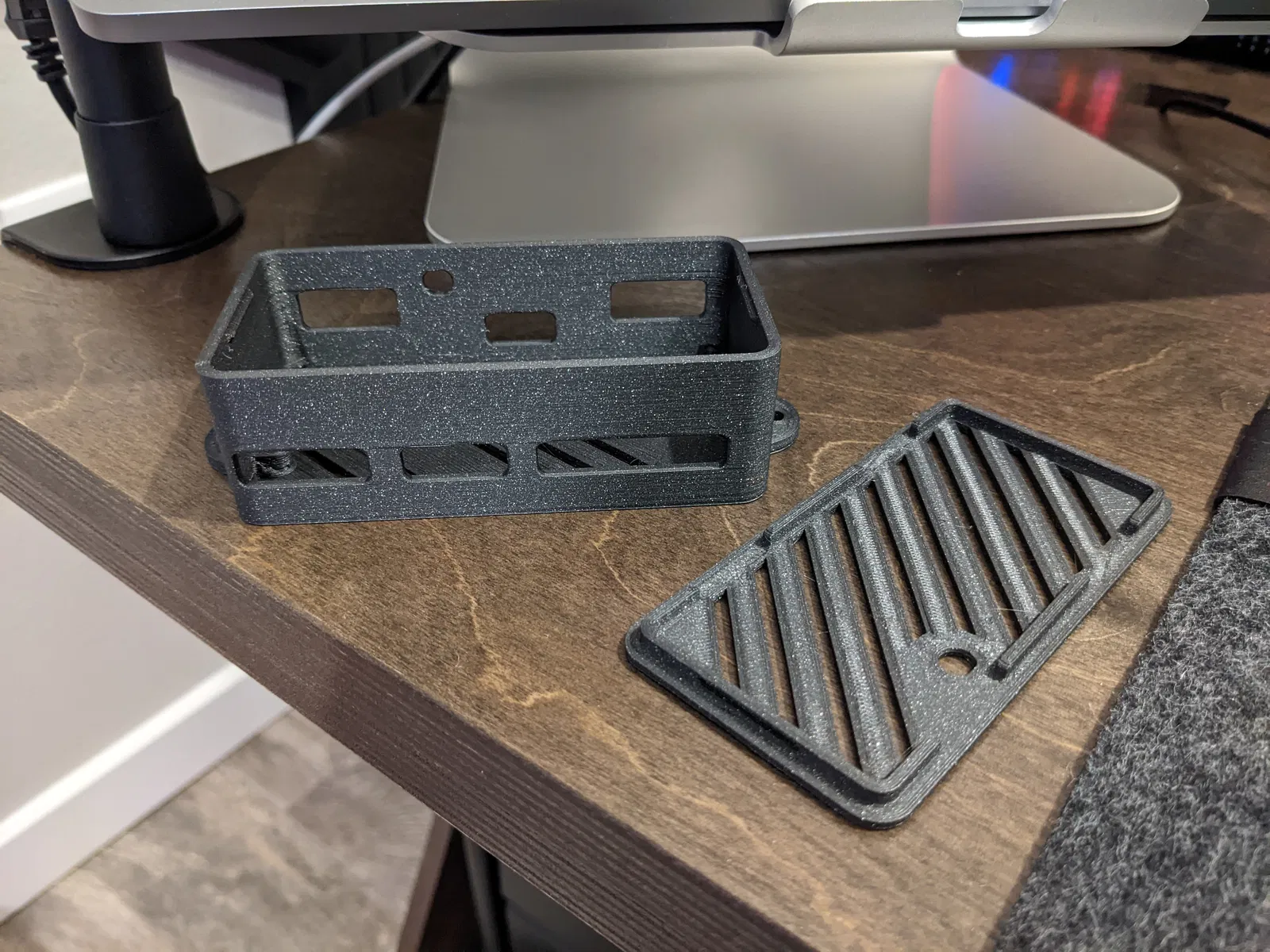

Hộp không thông gió và nắp có thể phối hợp với nhau (ví dụ: bạn có thể dùng nắp có thông gió với hộp không thông gió nếu thích).

Được xây dựng bằng Onshape và bản CAD có sẵn công khai tại https://cad.onshape.com/documents/6b332db414a2cafaa24c645e/v/cbb5aa0b48b9385bf61ca361/e/329efc048796baa588830a8b.

Chỉnh sửa nhỏ 11/12/2022:

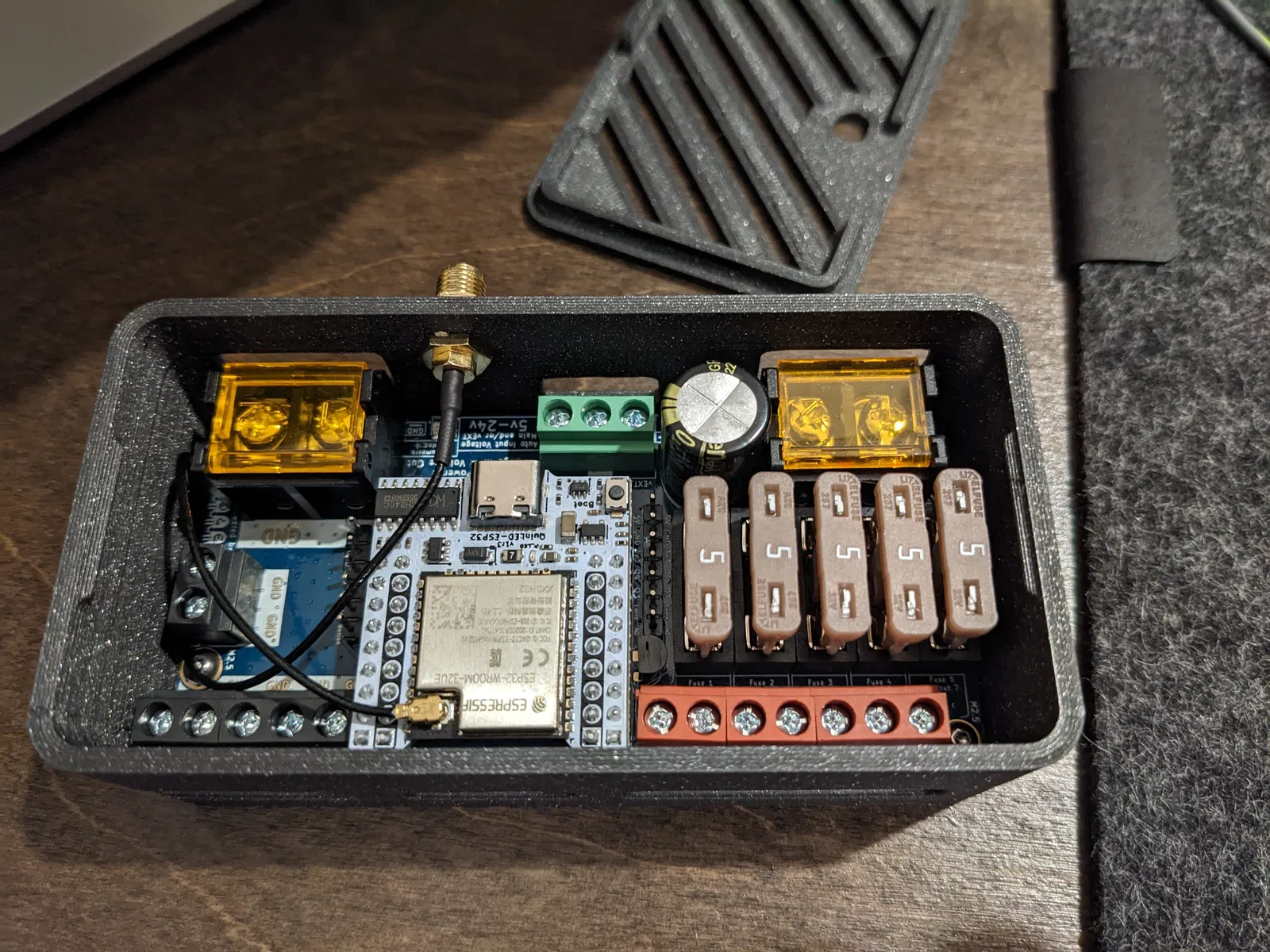

Tôi đã quên thêm lỗ cho khối đấu nối tiếp đất ở cạnh bo mạch. Nay đã bổ sung vào cả hai mẫu vỏ. Tôi cũng đã lật ngược nắp lại để nó có thể nằm phẳng mặc định.

Chỉnh sửa 23/12/2023 (V8):

Cập nhật các mẫu lên V8, tích hợp không gian ăng-ten tích hợp được cập nhật cũng như loại bỏ rãnh khỏi lỗ ăng-ten ngoài. Có vẻ các bộ kit mới hơn có loại ăng-ten khác không có rãnh. Tuy nhiên, lỗ đơn giản này vẫn dùng được cho cả hai.
