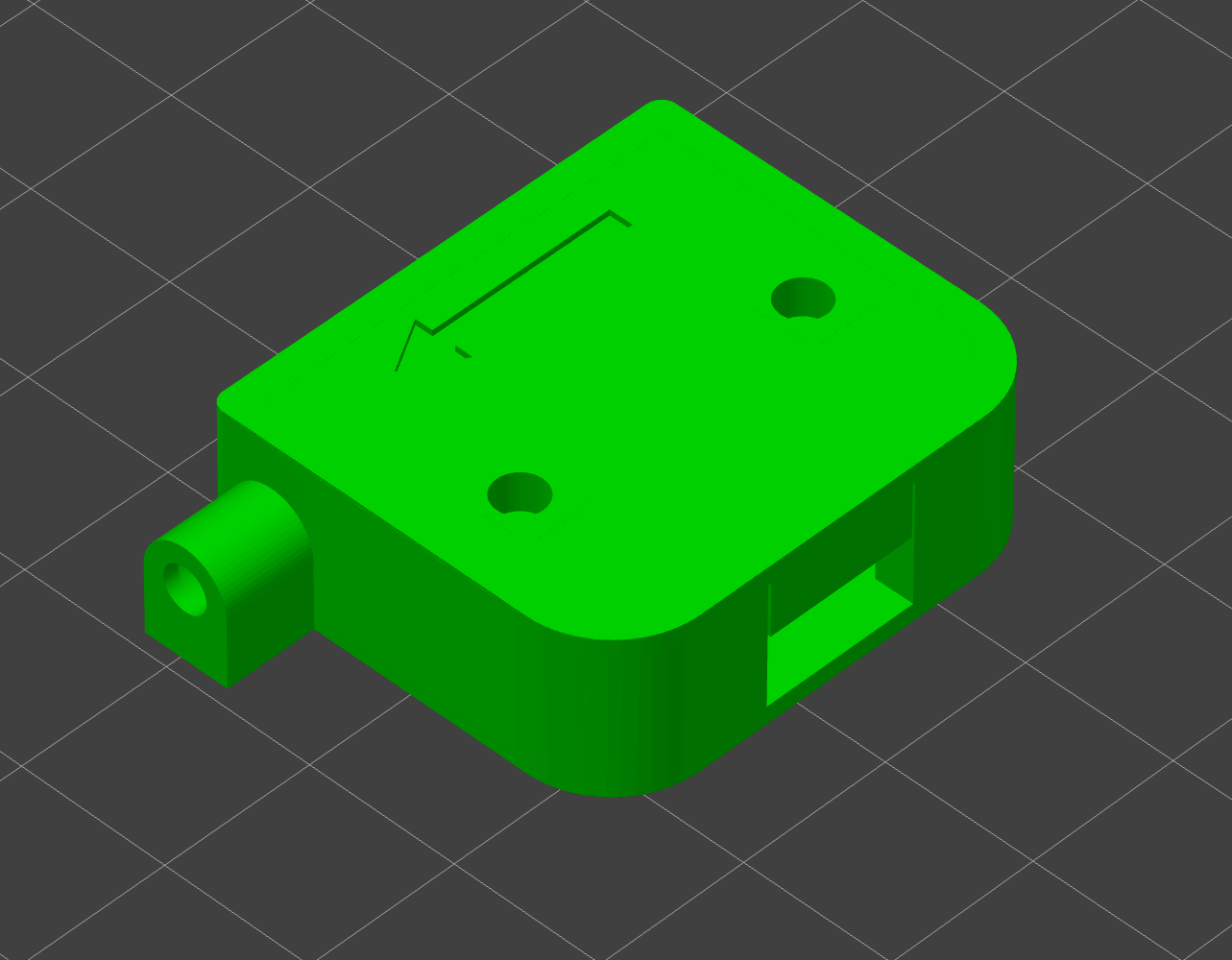

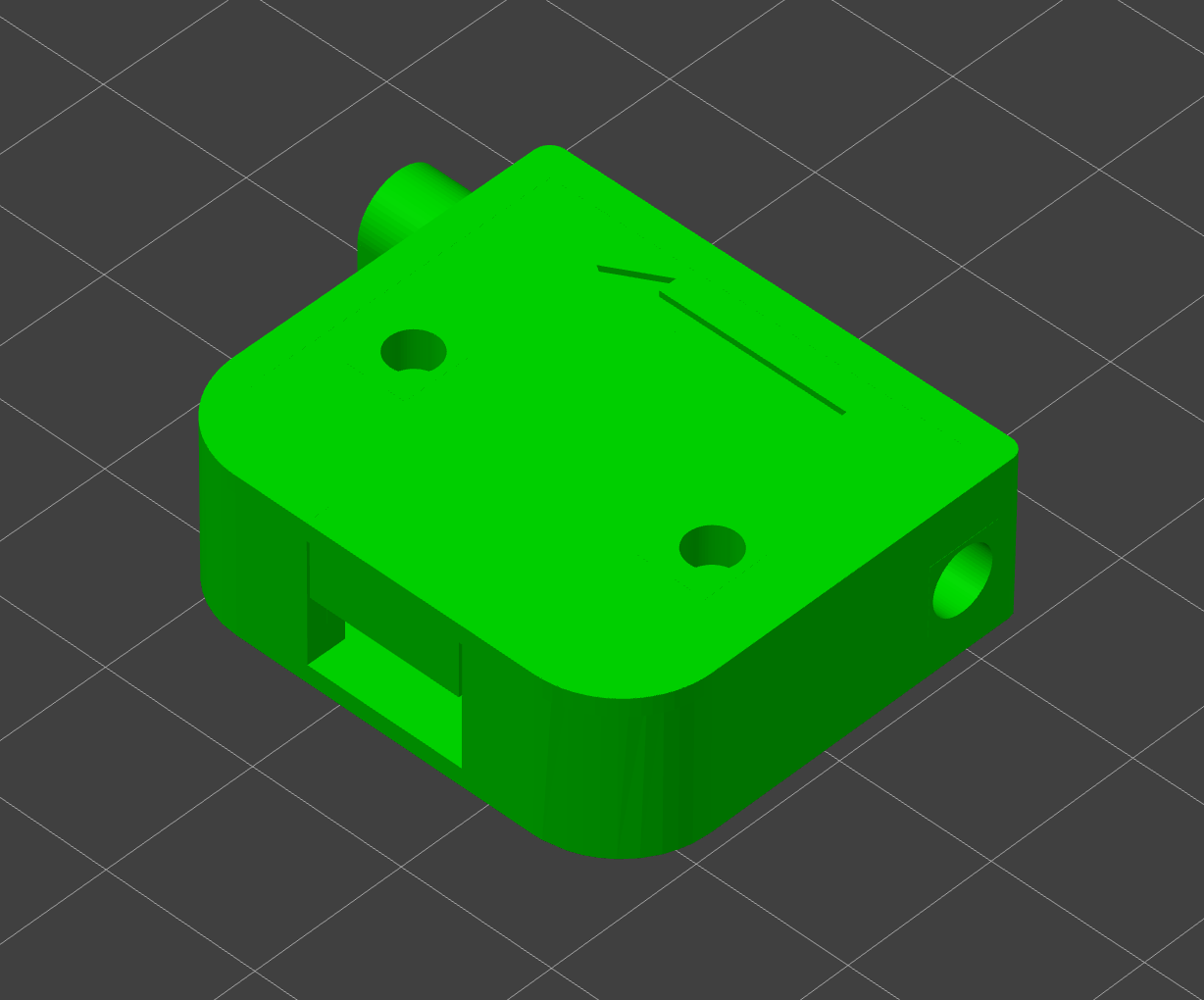

Đây là bộ vỏ được chỉnh sửa cho cảm biến phát hiện hết dây tóc của Sovol SV06 Plus. Nó có thêm một rãnh ở mỗi bên của công tắc phát hiện hết dây tóc để chứa các đoạn ống PTFE ngắn. Điều này cho phép đường đi của dây tóc qua cảm biến có điện trở thấp. Công tắc được giữ chắc chắn ở đúng vị trí và có tiếng click rõ ràng khi nạp và rút dây tóc. Không có báo động giả hay báo hết dây tóc. Cả hai bộ phận đều in được mà không cần hỗ trợ.
Để lắp đặt, cắt và ép vừa các đoạn ống PTFE có độ dài phù hợp vào các rãnh tương ứng. Cuối cùng, mở vỏ cảm biến hết dây tóc gốc (chỉ cần hai vít trên giá đỡ và một chút cạy nhẹ phần nhựa), và lắp công tắc hết dây tóc gốc vào vỏ mới. Đóng lại và lắp lại giá đỡ lên vỏ mới. SV06 Plus sử dụng công tắc cảm biến hết dây tóc khá phổ biến, vì vậy vỏ này có thể hoạt động với các công tắc cùng kiểu khác, nhưng điều này chưa được thử nghiệm.
Lưu ý: Việc luồn dây tóc qua phần dưới của ống PTFE có thể hơi khó khăn. Đơn giản chỉ cần xoay dây tóc khi cho vào, hoặc uốn cong nhẹ đầu dây, và nó sẽ đi qua. Nếu bạn đang sử dụng loại dây tóc dễ gãy như ASA và việc uốn cong không khả thi, hãy cân nhắc sử dụng một mũi khoan nhỏ (đường kính 3-4mm) để vát/làm phẳng đầu vào của phần dưới ống PTFE. Điều này sẽ giúp ích rất nhiều trong việc luồn dây tóc.
Công ơn thuộc về mak77 (MAK) vì đã truyền cảm hứng về ý tưởng và thiết kế.
Bạn sẽ cần:
12mm ống PTFE có đường kính trong 2mm, đường kính ngoài 4mm cho phần trên (lối vào) của vỏ cảm biến
5mm ống PTFE có đường kính trong 2mm, đường kính ngoài 4mm cho phần dưới (lối ra) của vỏ cảm biến
