Đế Gắn Tường Echo Show 5 - 2 Mảnh

Tui có tìm cái đế gắn tường cho Echo Show 5 mà không có cái nào ưng ý hết.

Nên tui lấy cái này làm bài tập thực hành Fusion 360 luôn, thiết kế được cái mẫu này.

Tui có dùng cái mẫu Echo Show 5 của DockGuy (/3d-model/amazon-echo-show-5-model-gen-1-2019-gen-2-2021) để làm mẫu cho phần đế, nên cái này khá là chuẩn.

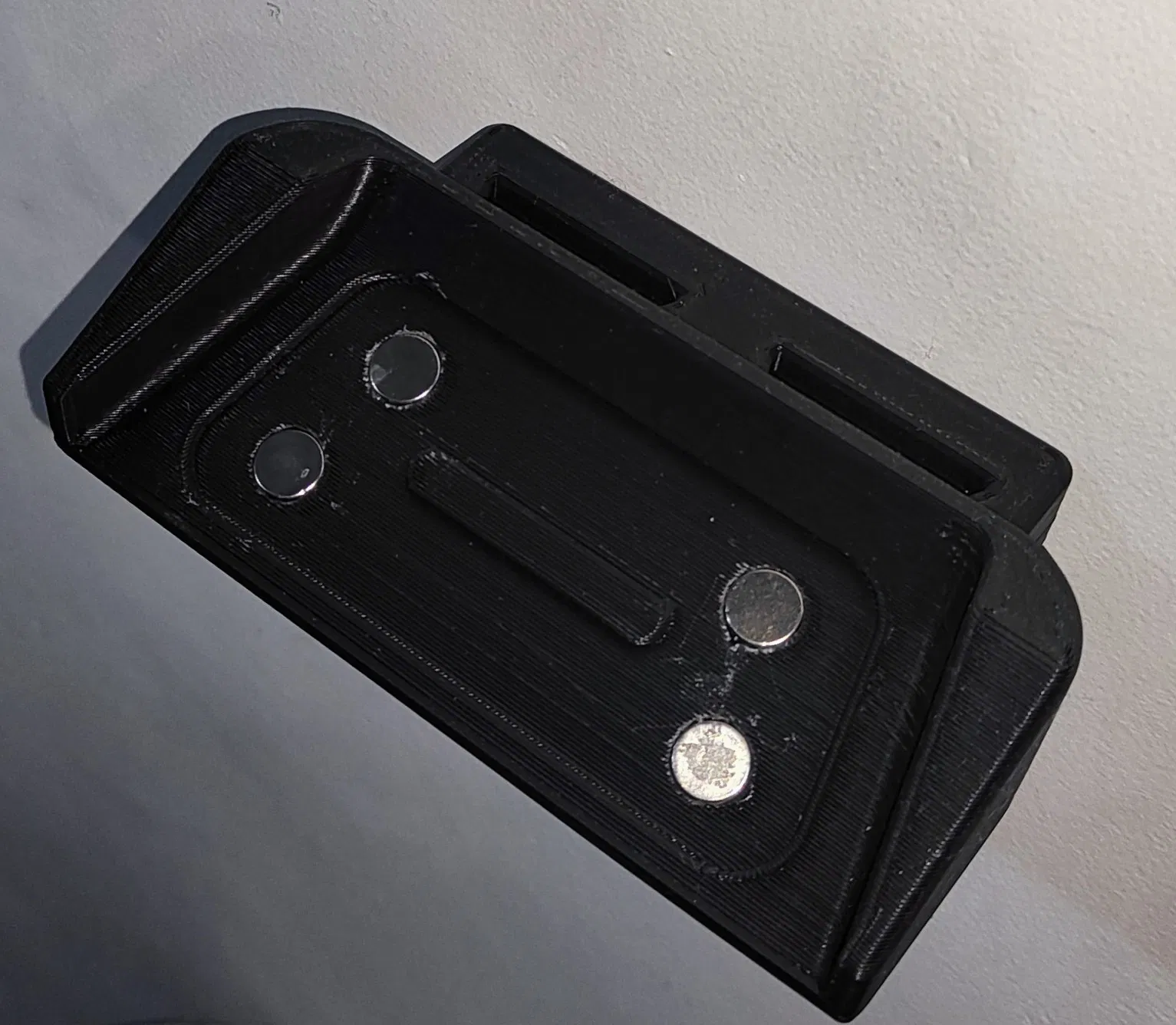

Có thêm 4 chỗ để gắn nam châm tròn (12x2mm).

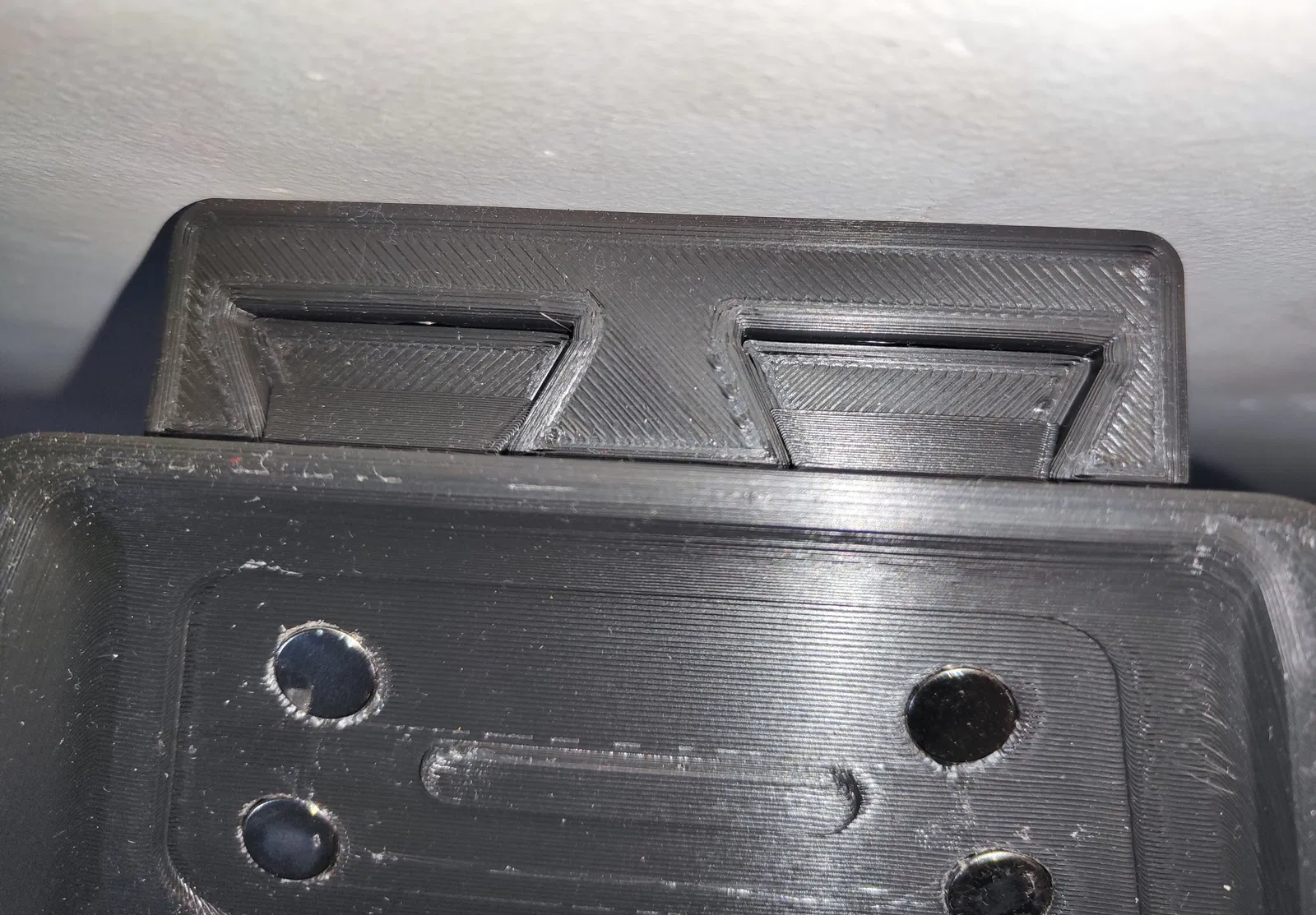

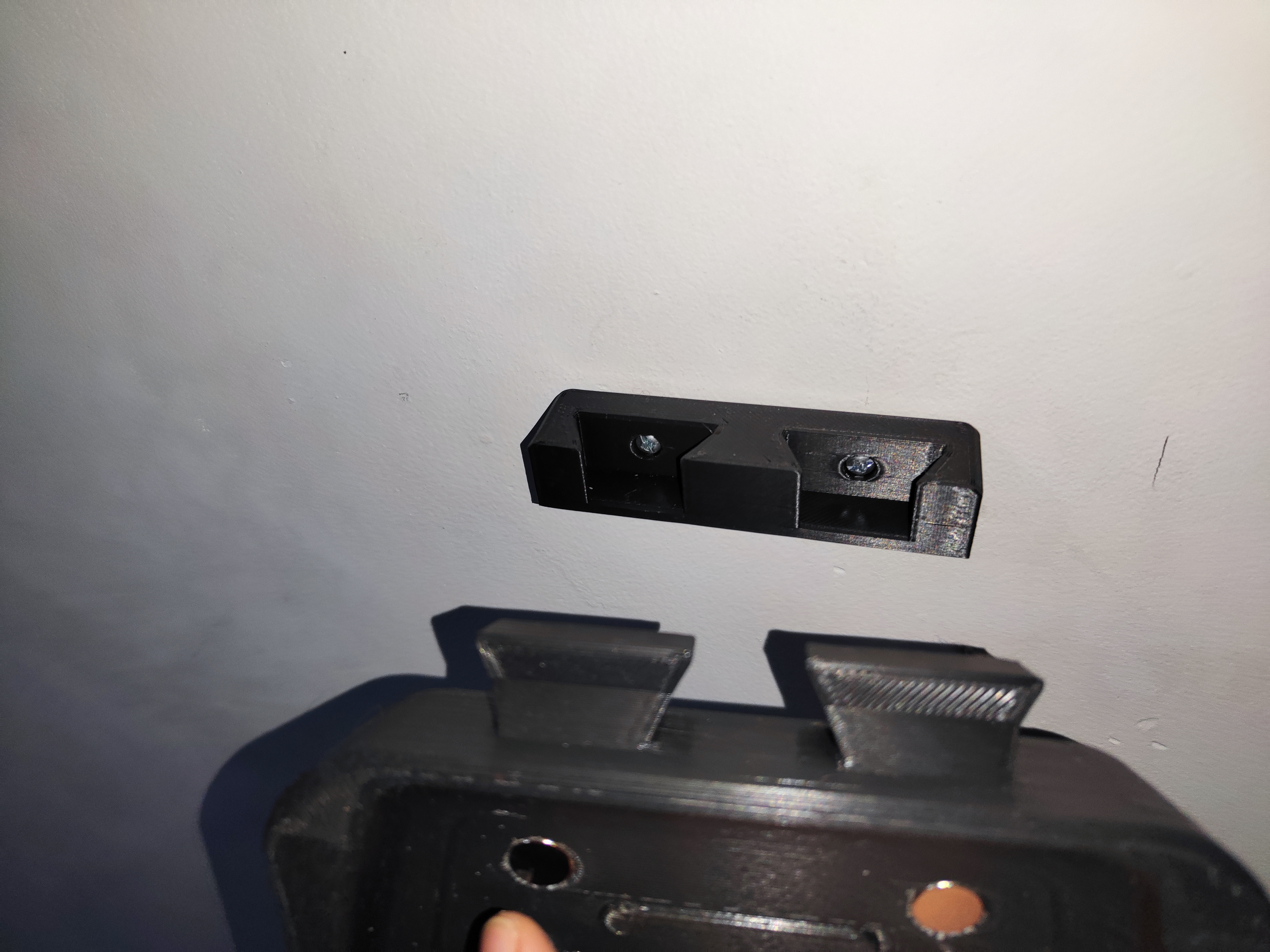

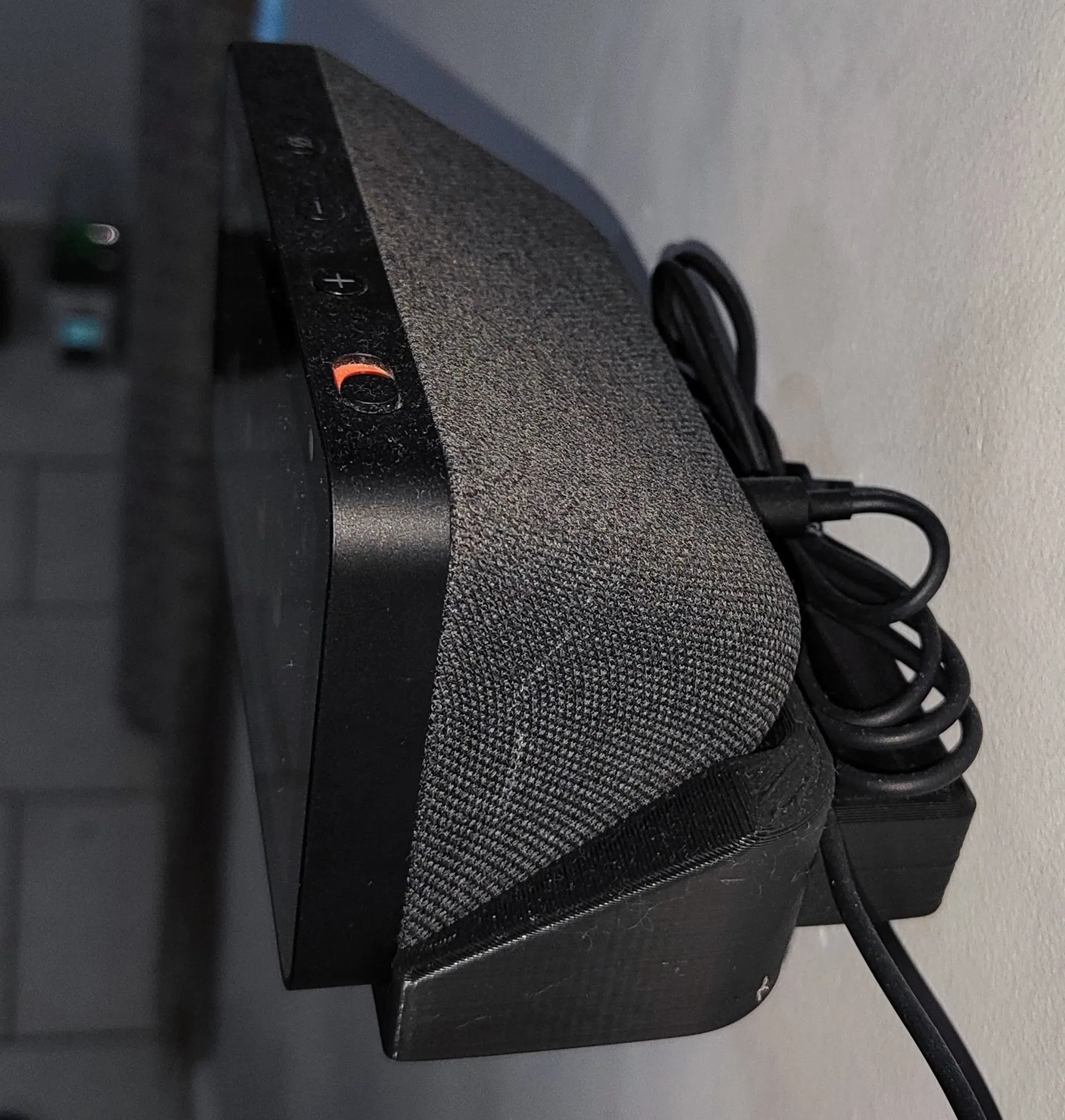

Như tui đã nói, cái mẫu này gồm 2 phần, phần gắn lên tường và phần làm đế cho Echo, 2 cái khớp với nhau bằng 2 cái mộng đuôi én, có chừa khoảng trống phía sau đế để bạn giấu dây cáp nha.

Còn về ốc vít thì tui không nhớ chính xác loại nào, nhưng lỗ cho ốc thì có đường kính 5mm, còn lỗ cho đầu ốc thì đường kính 8.6mm.

Cứ in với cài đặt máy in thường ngày của bạn. Chỉ cần thêm ít nhất 3 lớp vỏ (perimeters) và 20% độ đặc ruột (infill).

Hy vọng nó có ích cho bạn như nó đã giúp tui.
