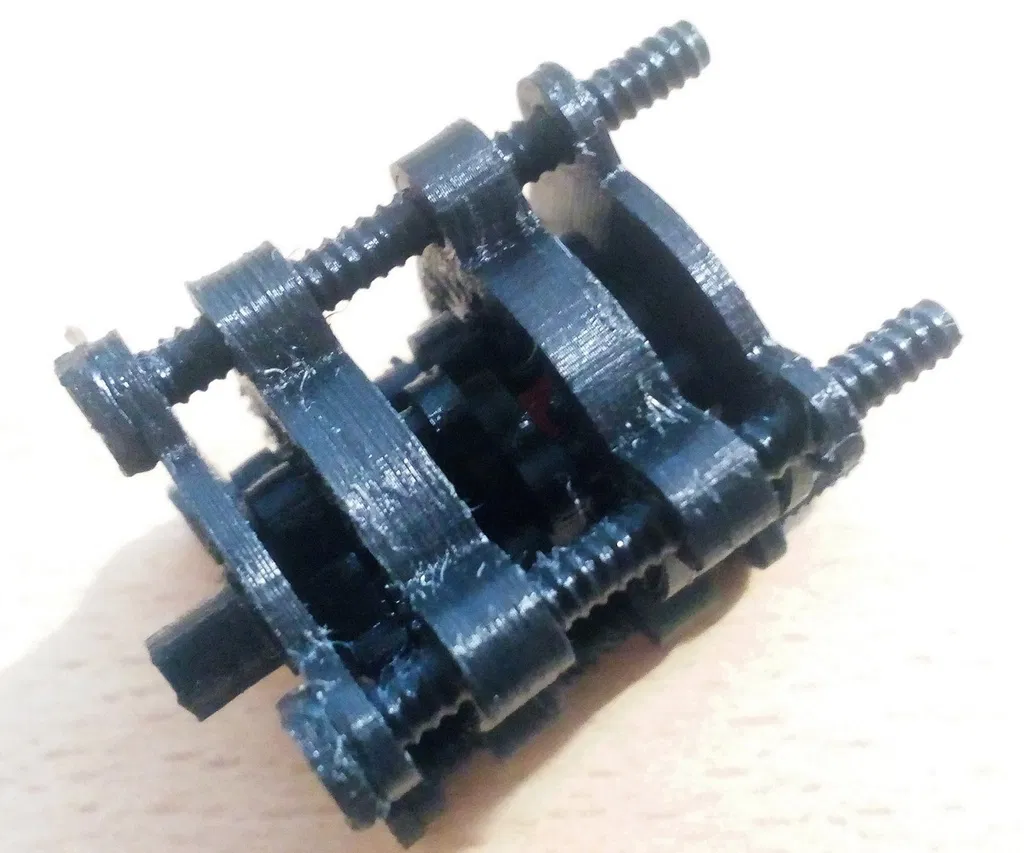

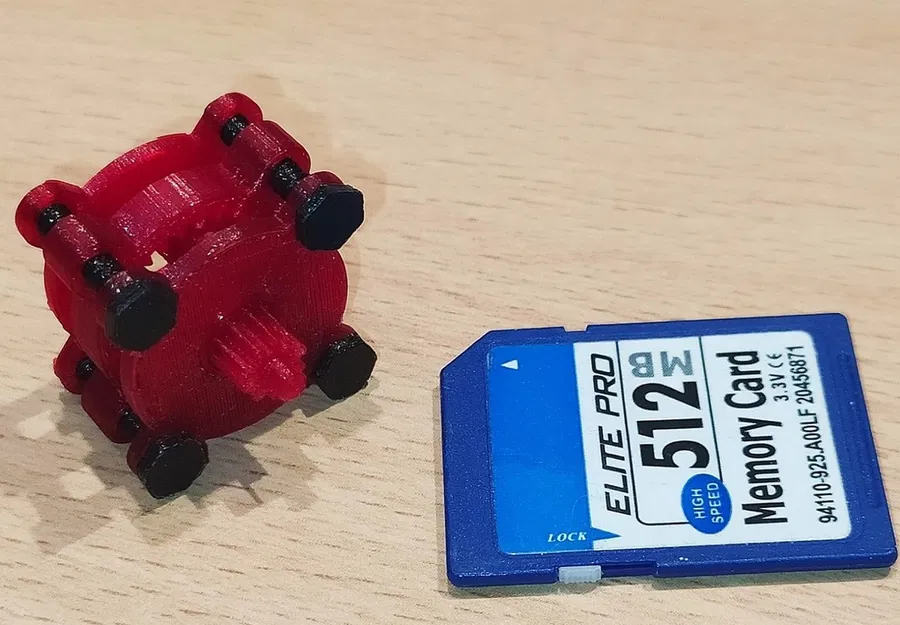

Hộp số hành tinh nhỏ gọn

Đây là hộp số hành tinh nhỏ gọn với tỉ số truyền 4:1 mỗi tầng

!!! Mình làm dung sai hơi chặt, nên bù kích thước ngang ít nhất -0,04mm là rất nên dùng.

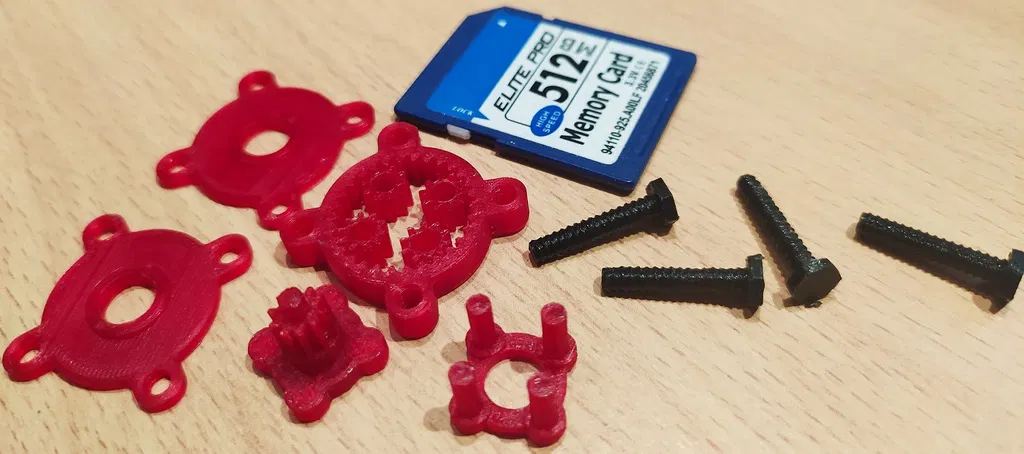

Cho hộp số một tầng bạn sẽ cần:

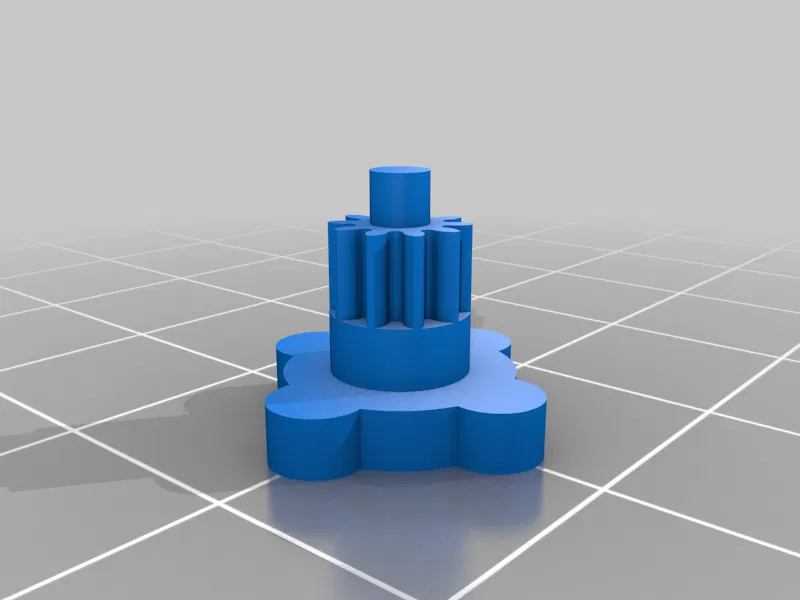

4 bánh răng hành tinh (planets)

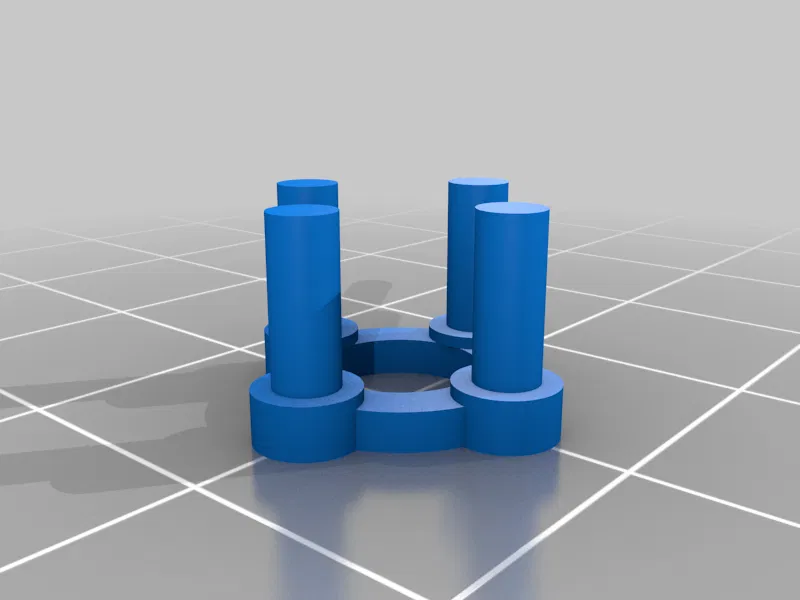

1 bộ phận 6 (body 6)

1 bộ phận 13 (body 13)

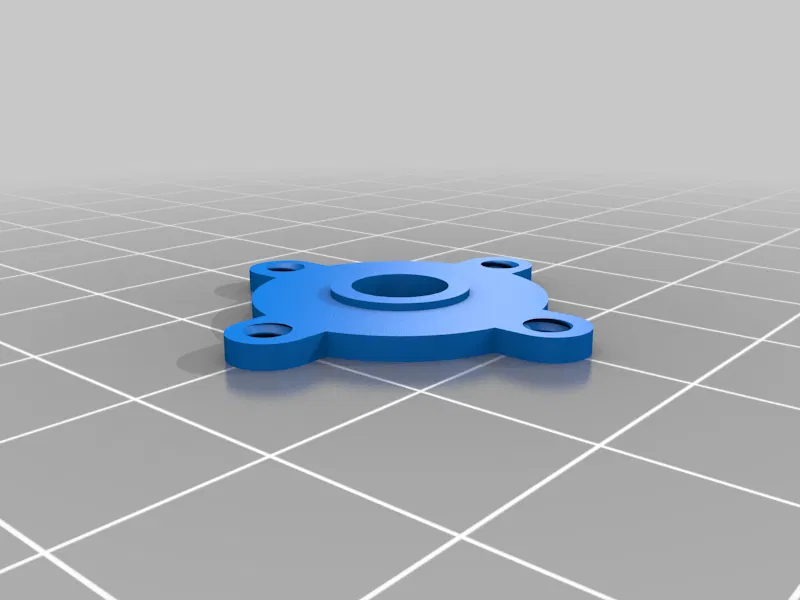

2 bộ phận 23 (body 23) (bất kỳ số tầng nào bạn cũng chỉ cần 2 cái này)

1 bánh răng thẳng 30 răng (Spur_Gear_30_teeth)

1 bánh răng chủ động (motor gear)

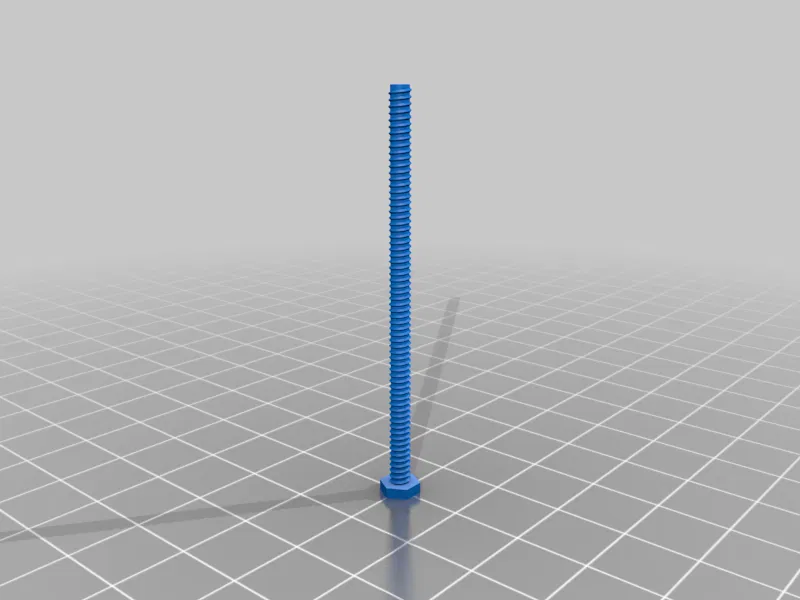

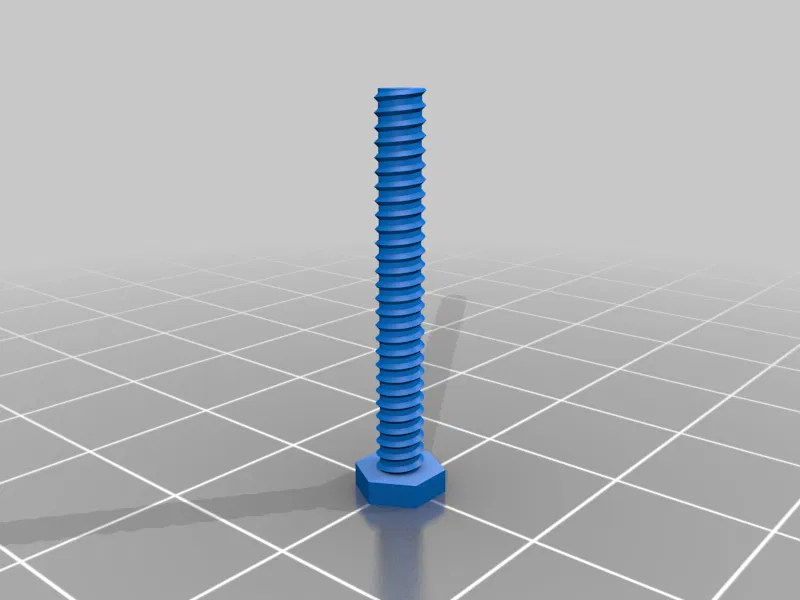

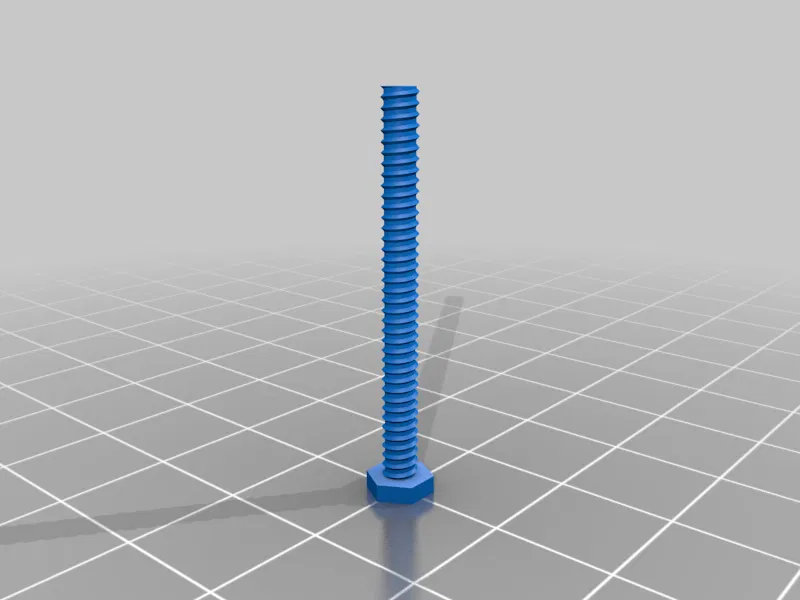

4 ốc vít (hai trong số đó nên dài hơn 1 tầng)

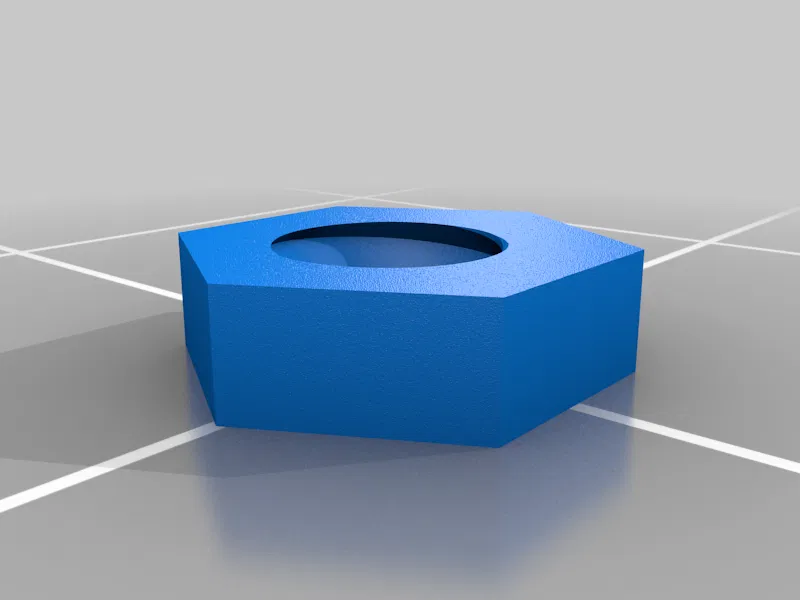

4 đai ốc (không thực sự cần thiết)

Lắp ráp:

Lắp 4 bánh răng hành tinh vào bộ phận 6 và đóng lại bằng bộ phận 13.

Đặt cụm bánh răng này vào bộ phận 23 với phần gờ hình nhẫn của bộ phận 23 hướng về phía cụm bánh răng.

Vặn (không hết cỡ) hai ốc vít 1 tầng vào các lỗ đối diện của bộ phận 23 và hai ốc vít 2 tầng vào các lỗ còn lại.

Đặt bánh răng thẳng 30 răng xung quanh cụm bánh răng sao cho các răng của chúng ngang bằng nhau. Vặn ốc vít vào thêm một chút để bánh răng thẳng 30 răng giữ cố định.

Lắp bộ phận 23 với phần gờ hình nhẫn hướng về phía cụm bánh răng và vặn ốc vít cho đến khi nó giữ cố định. (Cụm bánh răng nên quay trơn tru)

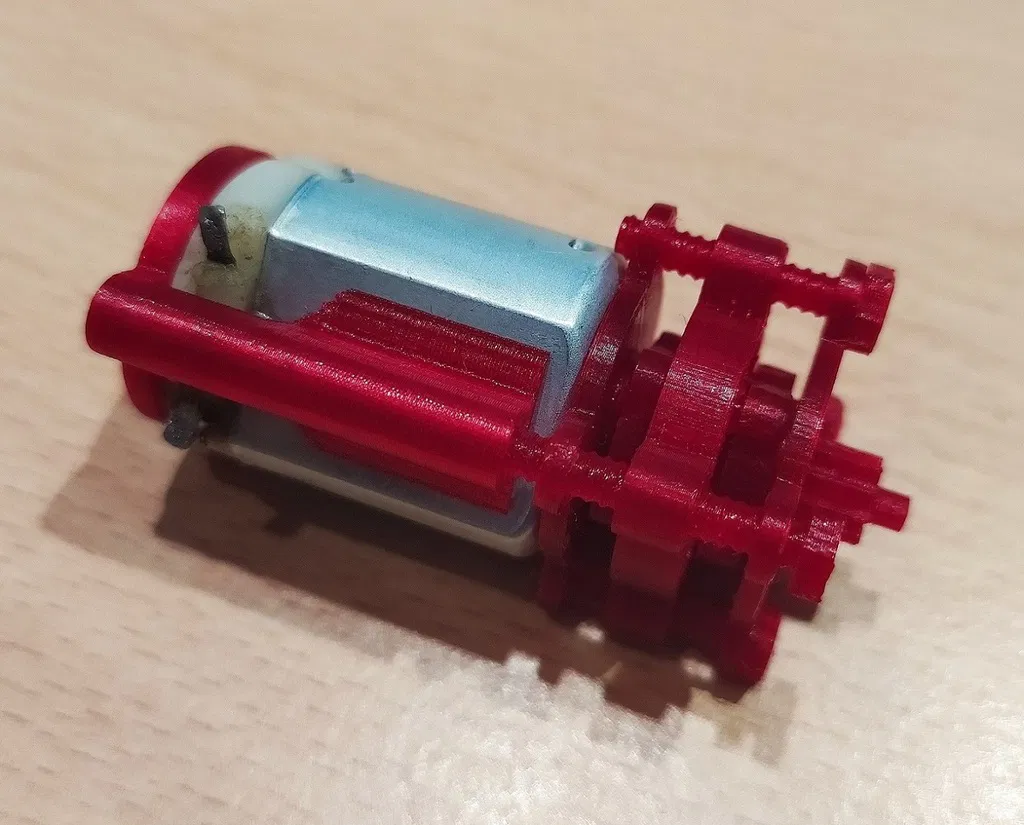

Lắp bánh răng chủ động vào trục motor

Lắp motor vào giá đỡ motor

Kết hợp tất cả lại với nhau và vặn các ốc vít dài hơn vào giá đỡ motor.
