Giá đỡ Bo mạch chủ

Khay/bàn thử nghiệm bo mạch chủ để gắn các ốc nhiệt (heat-set inserts) rồi gắn các chân đế bo mạch chủ (motherboard standoffs) để lắp bo mạch chủ itx/matx/atx. Phần đáy ⅓ khớp với phần trên ⅔ và có mũi tên chỉ vào nhau để bạn biết đúng chiều.

Kích thước:

1. trên: 237mm x 185mm x 10mm
2. dưới: 237mm x 115mm x 10mm

Hướng dẫn:

1. in ra
2. đừng rút ra khỏi bàn in ngay
3. chuẩn bị 13 cái ốc nhiệt (heat set inserts) và chân đế bo mạch chủ (motherboard standoffs)
4. dùng mỏ hàn để ép các HSI vào 2 mảnh
5. vui vẻ vì bạn đã có món đồ này và cho mình xin đánh giá nếu thích nha

Lưu ý:

1. Tất cả số đo trong hình đều là milimet

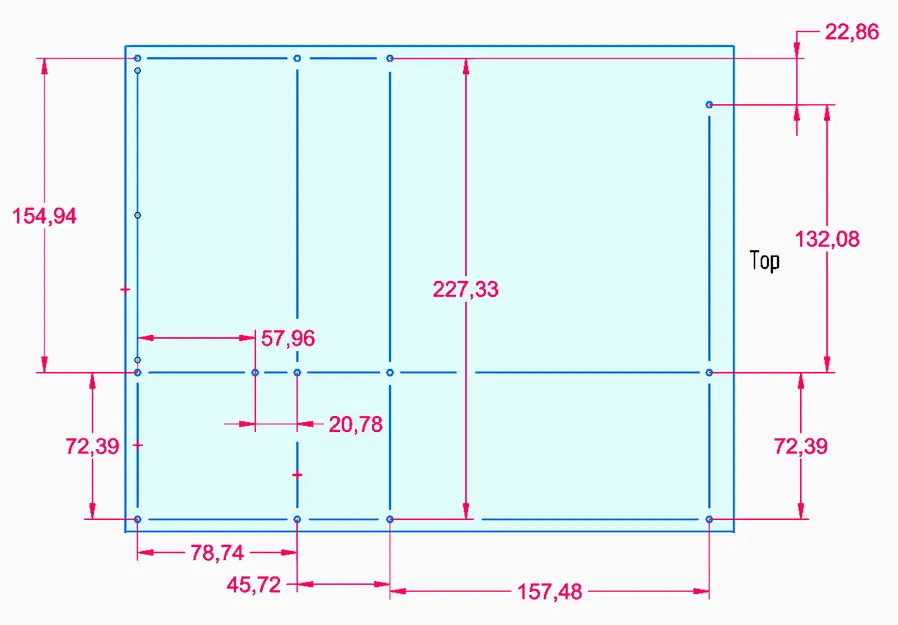

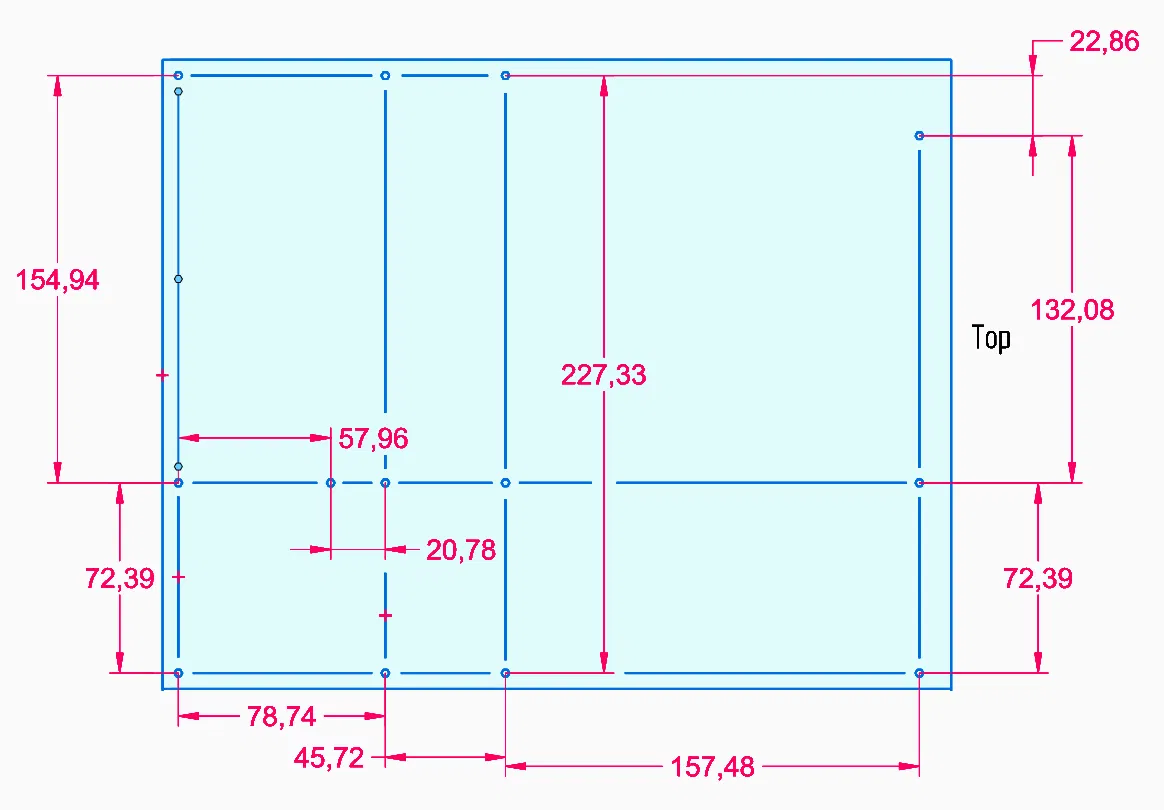

2. Hình ảnh không phải là bản vẽ của khay, nó chỉ là số đo các lỗ và khoảng cách giữa chúng dành cho bo mạch chủ atx-itx
