Vỏ Raspberry Pi Zero 2W và chân đế camera xoay

Tác giả Adamow_72033

Lượt tải
180
Lượt thích
13
Lượt coi
987

File 9 7,4 MB

  • UpperCase_1765747875.stlSTL · 594,8 KB
  • LowerCase_1765747876.stlSTL · 689,9 KB
  • CamCase_v2_1765747877.stlSTL · 894,3 KB
  • CamCover_v2_1765747878.stlSTL · 478,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

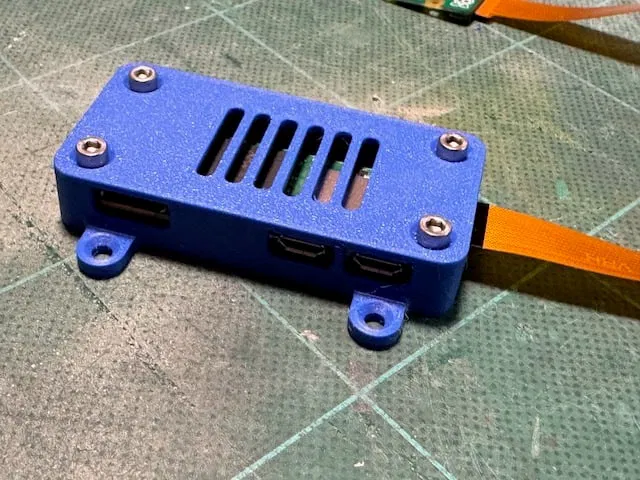

Tao muốn gắn cái Raspi Zero 2W kèm theo module camera vô cái khung gỗ của cái tủ máy in. Vì vậy, bạn có thể tìm thấy các miếng đệm bên hông có lỗ để bắt vít vào vỏ Pi.

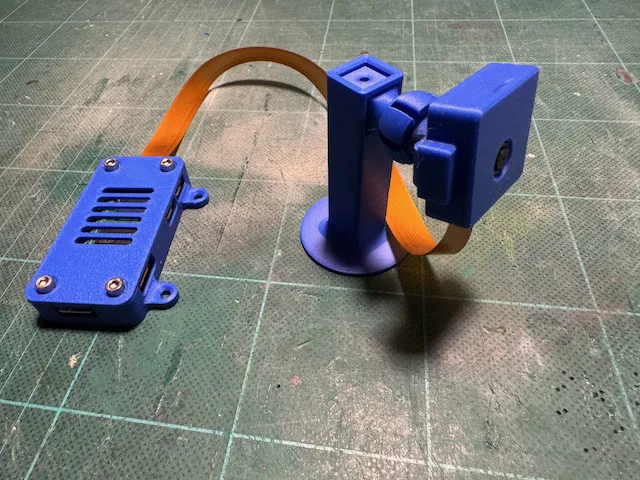

Bạn có thể xem hình để hình dung cách lắp ráp

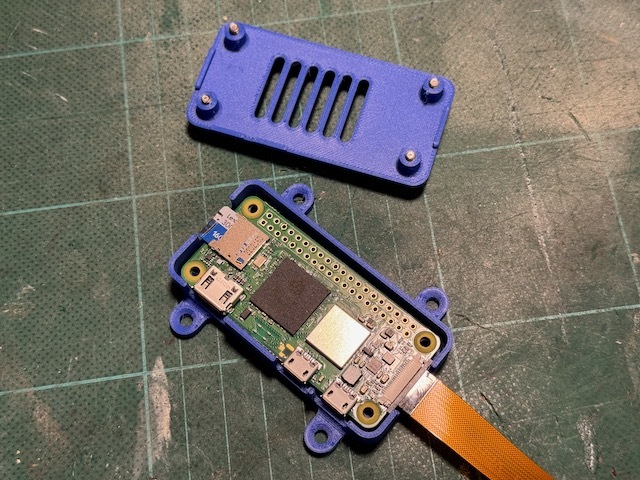

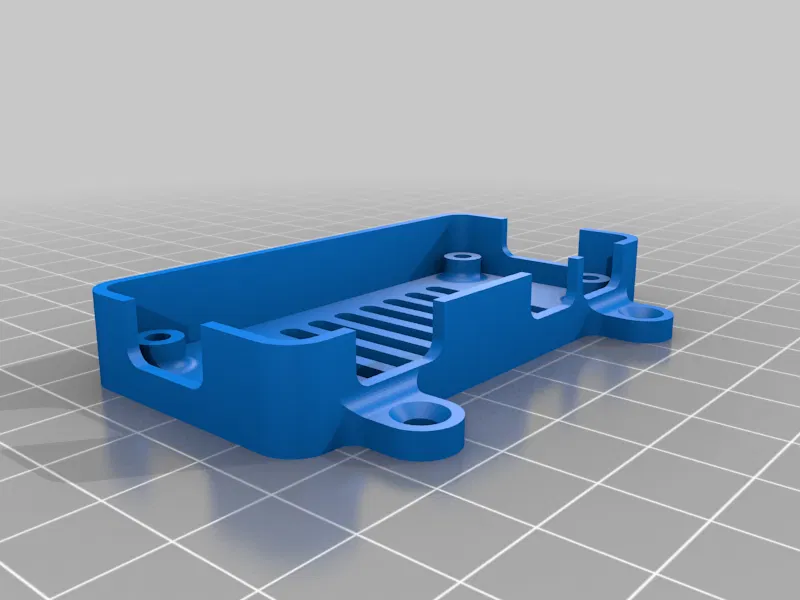

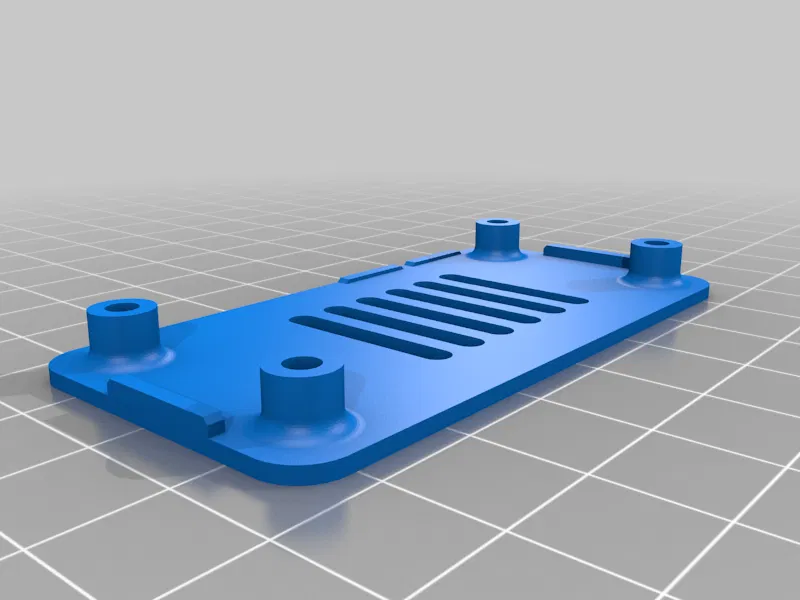

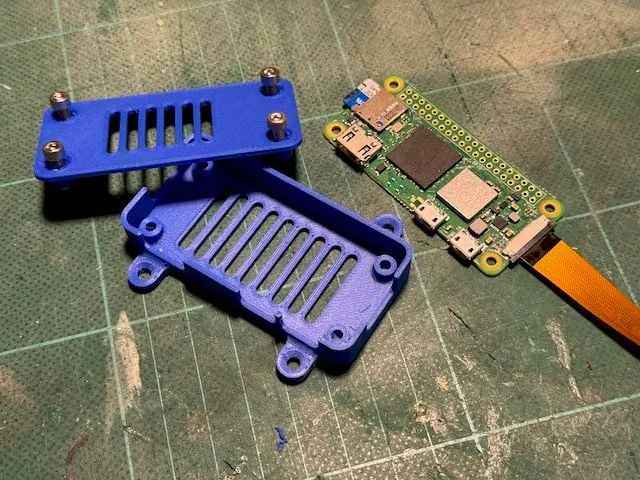

Bạn chỉ cần bốn con vít M3x10 để gắn các bộ phận trên và dưới lại với nhau, với Pi ở giữa; giống như một cái bánh sandwich vậy. Một con vít M3x10 thứ năm sẽ dùng để gắn vỏ camera vào khớp nối bi.

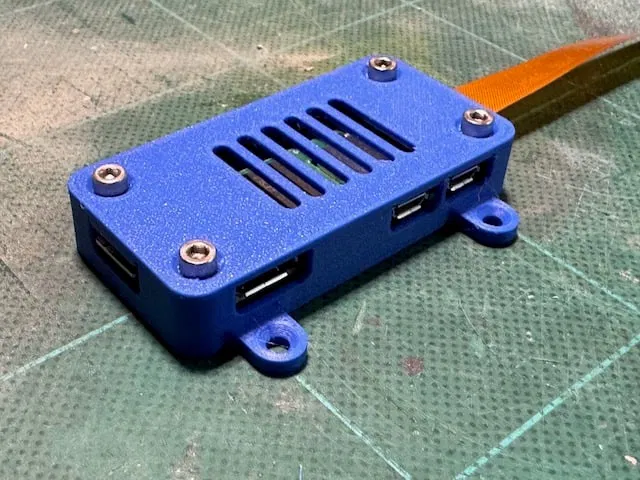

Nhiều khe hở trên vỏ Pi để đảm bảo bo mạch được thông gió tốt.

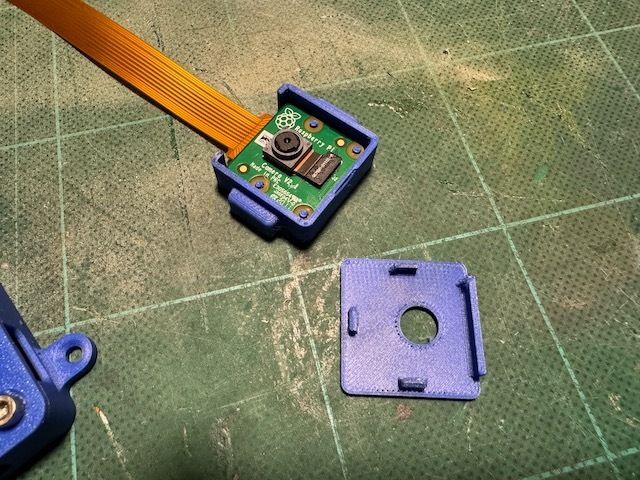

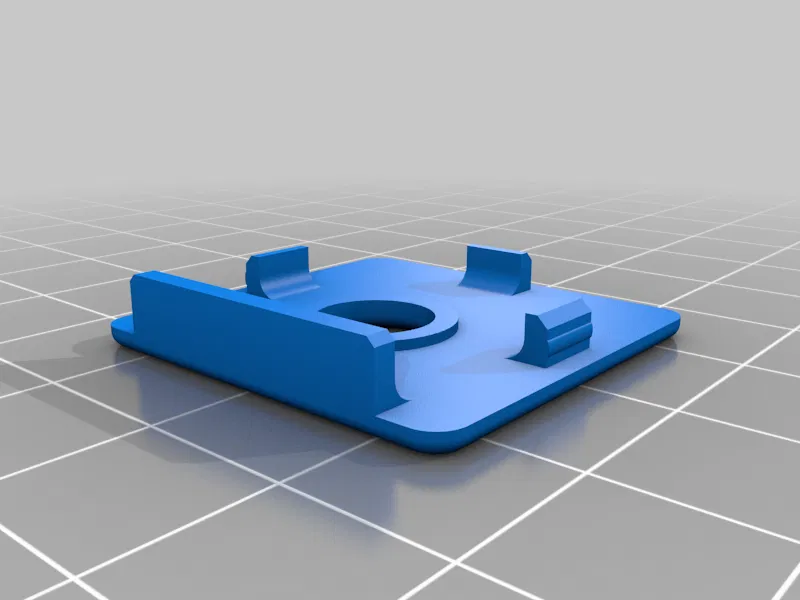

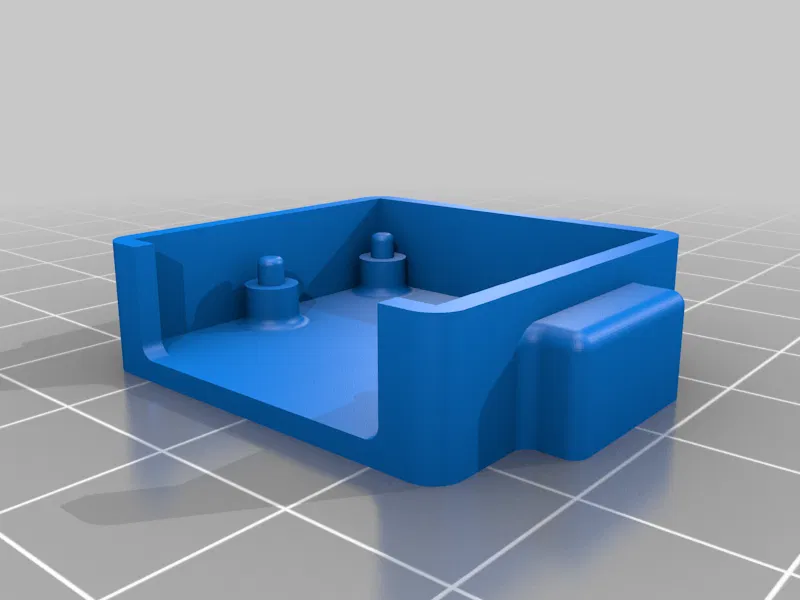

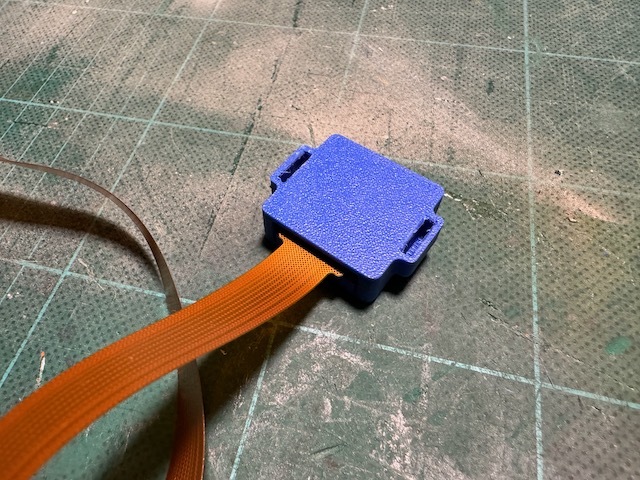

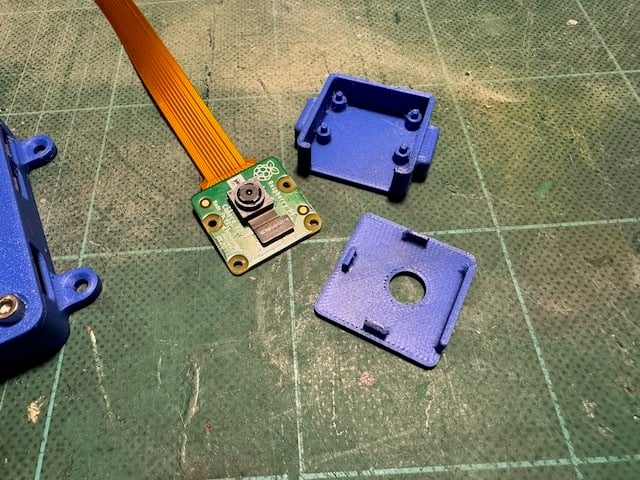

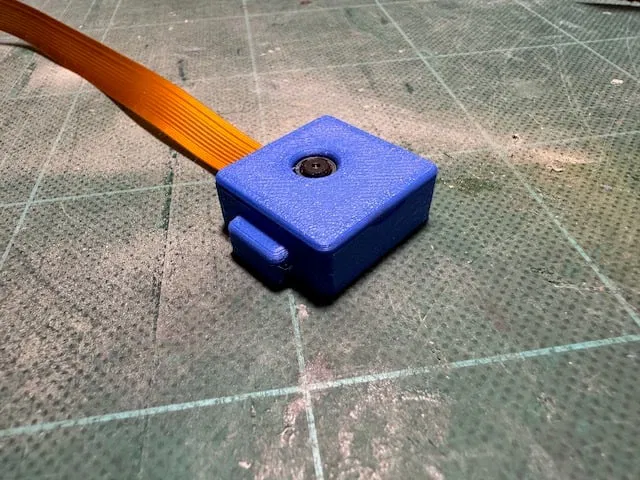

Rồi đến vỏ camera: bo mạch chỉ cần đặt lên các chốt nhỏ. Nắp đậy sẽ gài vào vỏ để giữ mọi thứ.

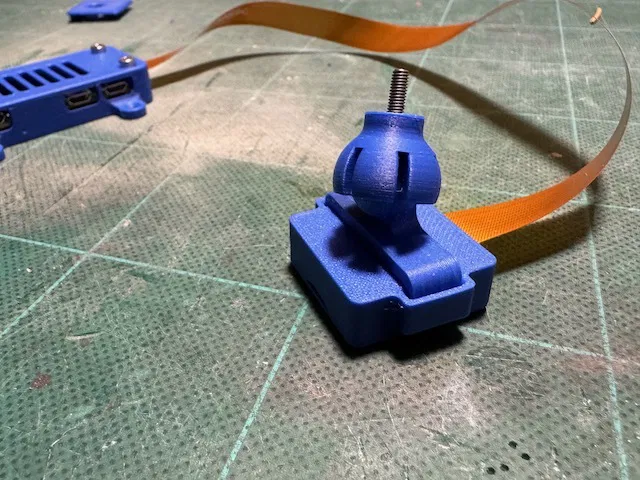

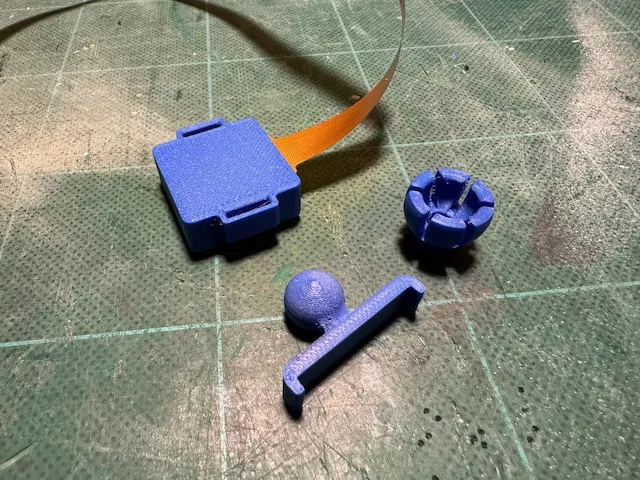

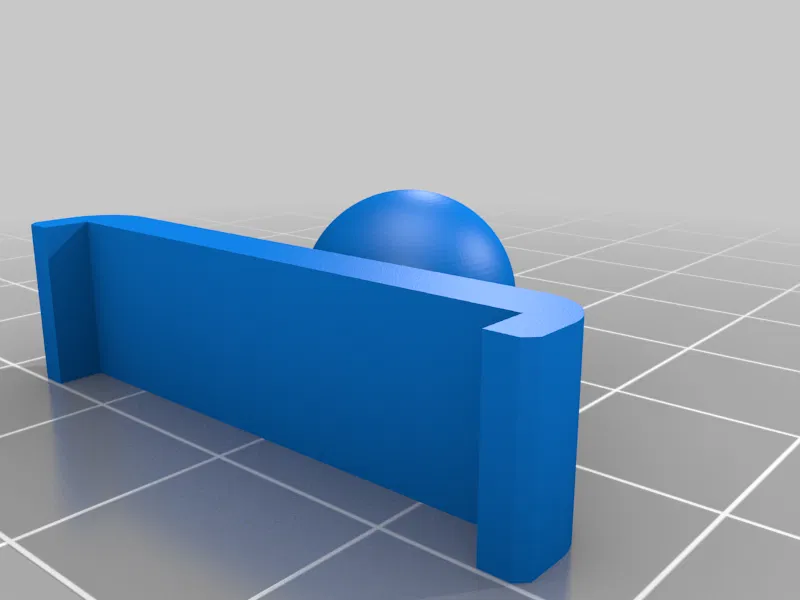

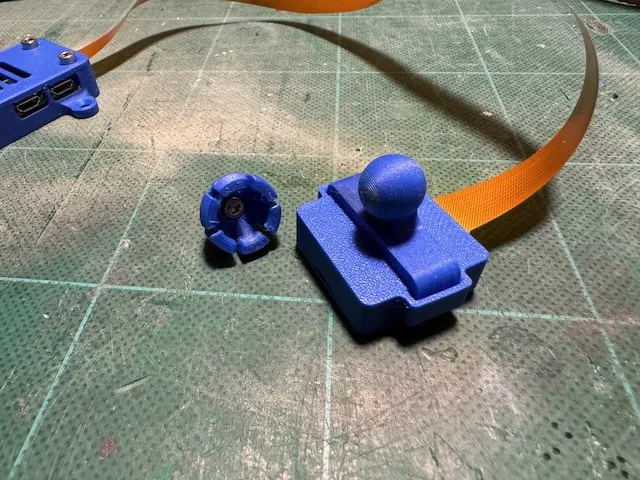

Và rồi: khớp nối bi. Hai cánh tay nhỏ trượt và bám vào các khe phía sau của vỏ camera.

Hàm kẹp có một lỗ để giữ một con vít M3 với đầu vít nằm phẳng trong khoang. Hàm kẹp gài vào viên bi để cho phép xoay camera giới hạn, giúp định hướng.

Và rồi chân đế có ba kích cỡ: cao 60, 80 và 100mm. Tôi đề nghị bạn gắn nó vào bất kỳ bề mặt nào bạn muốn bằng băng dính hai mặt. Bạn có thể gắn hàm kẹp của vỏ camera vào khe vuông, ở trên cùng hoặc ở bên cạnh, tùy thuộc vào cách thiết lập bạn chọn.

Cài đặt in

Thương hiệu máy in:

Prusa

Máy in:

i3 MK4

Độ phân giải:

0.2

Ruột (Infill):

15%

Nhựa in: Dailyfil PLA Xanh

Ghi chú:

Danh mục: Điện tử
