Trình tạo Lưới Lục giác trong OpenSCAD

Lưới hình lục giác là một công cụ thiết kế hay ho khi in ấn. Chúng thường được dùng để duy trì độ bền và cứng cáp trong khi giảm trọng lượng tổng thể và lượng vật liệu sử dụng. Chúng cũng được dùng như một yếu tố thiết kế. Vì vậy có nhiều phương pháp để tạo và thêm lưới hình lục giác vào thiết kế của bạn. Một phương pháp phổ biến là in lưới lục giác không có lớp trên và dưới. Cách này hoạt động rất tốt trong một số trường hợp (lưới định hướng theo trục x-y). Nếu lưới của bạn bị xoay, việc sử dụng cài đặt của phần mềm cắt lớp để đạt được hiệu ứng tương tự sẽ rất khó khăn (đôi khi là không thể).

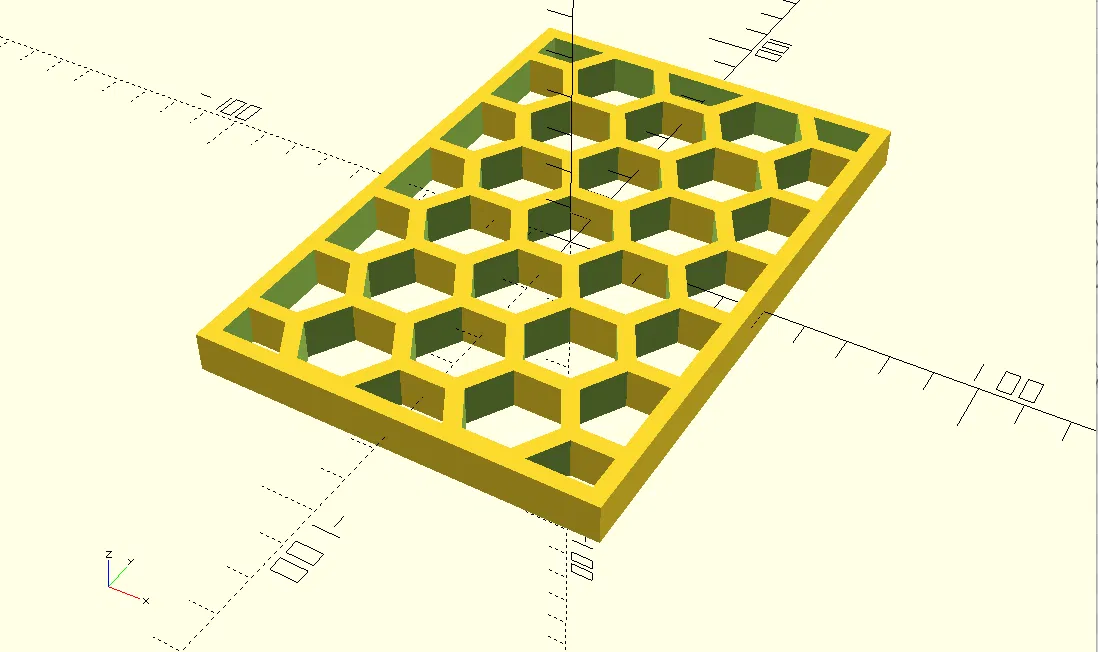

Script OpenSCAD đính kèm sẽ tạo ra một lưới hình chữ nhật gồm các hình lục giác với kích thước và độ dày thành tùy ý. Nó có thể được sửa đổi thêm trong thiết kế của bạn hoặc có thể được sử dụng để tạo ra một tệp .stl nhanh chóng để lấp đầy các lỗ hổng trong một bộ phận hiện có bằng một mạng lưới hình lục giác đẹp mắt.

Có một số trình tạo lưới lục giác trực tuyến đã có sẵn. So với các phiên bản OpenSCAD khác, script này hiển thị nhanh hơn nhờ sử dụng Thư viện OpenSCAD Belfry tuyệt vời. Nó cũng tự động căn giữa các hình lục giác trong lưới của bạn. Tôi thấy điều này đẹp mắt hơn một số tùy chọn khác.

Cách sử dụng

Lưu ý: Yêu cầu Thư viện OpenSCAD Belfry v2. Chi tiết được bao gồm trong tệp OpenSCAD

Lưu tệp “hex-grid.scad” đính kèm vào máy tính của bạn. Sau đó, mở và sửa đổi dòng cuối cùng của tệp với các tham số bạn chọn.

Nếu bạn muốn sử dụng nó trong các dự án khác (khuyến nghị), hãy lưu tệp vào một thư mục nằm trong đường dẫn thư viện OpenSCAD của bạn. Bỏ ghi chú dòng cuối cùng của tệp. Sau đó, bạn có thể bao gồm tệp trong bất kỳ dự án nào bằng cách thêm include <folder/hex-grid.scad> vào đầu script dự án của bạn. Chỉ cần gọi _create_grid(size,SW,wall) trong dự án của bạn.
