Gridfinity Baseplate Bắt Vít Được

Gridfinity là hệ thống lưu trữ module phổ biến được phát minh bởi Zack Freedman. Đây là bản chỉnh sửa lại của bản baseplate của ông.

Đã có rất nhiều bản chỉnh sửa tuyệt vời của baseplate này rồi (ví dụ: Gridfinity Screw Together baseplate), nhưng tôi không tìm được cái nào đúng y như ý mình cần.

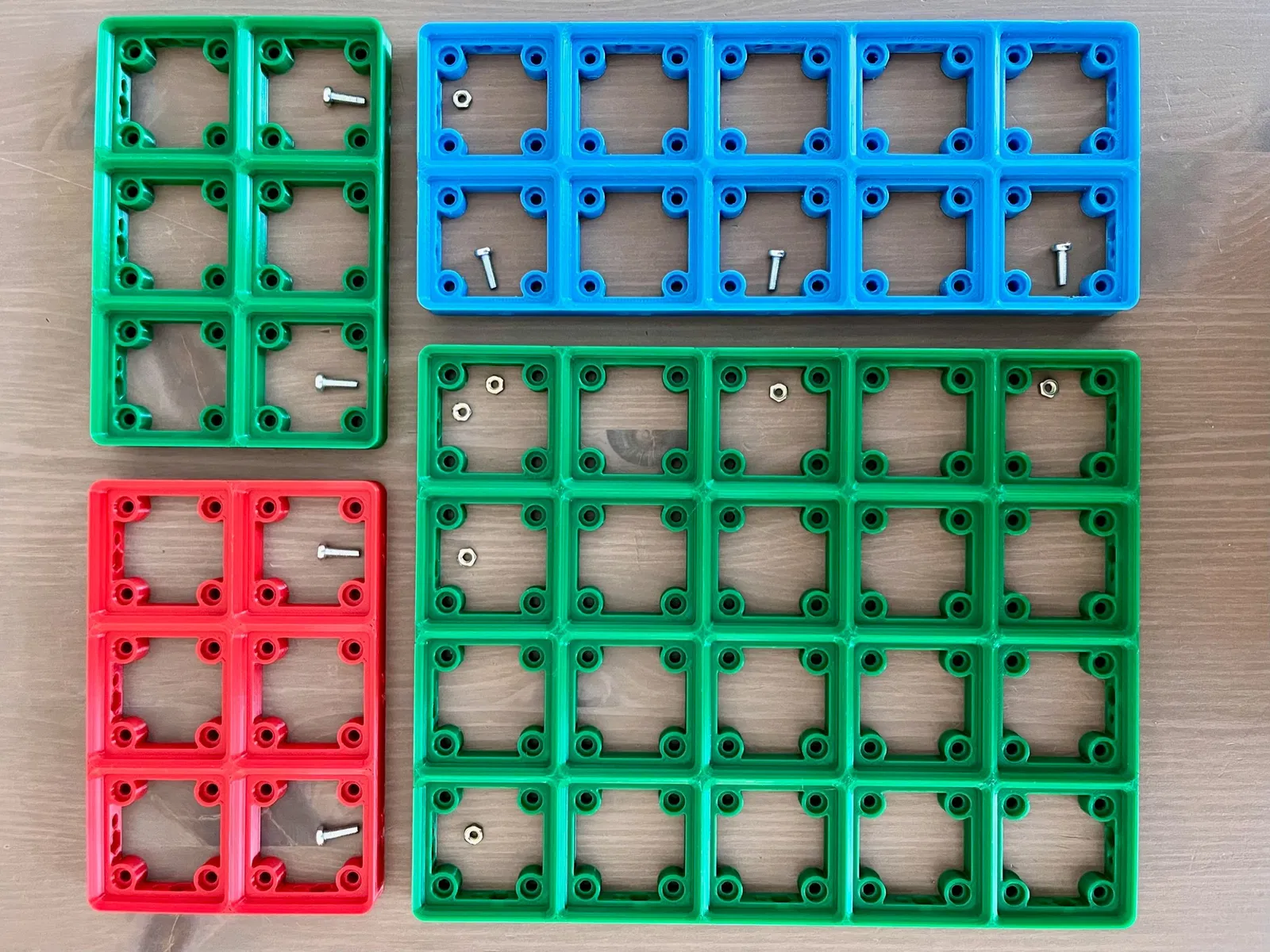

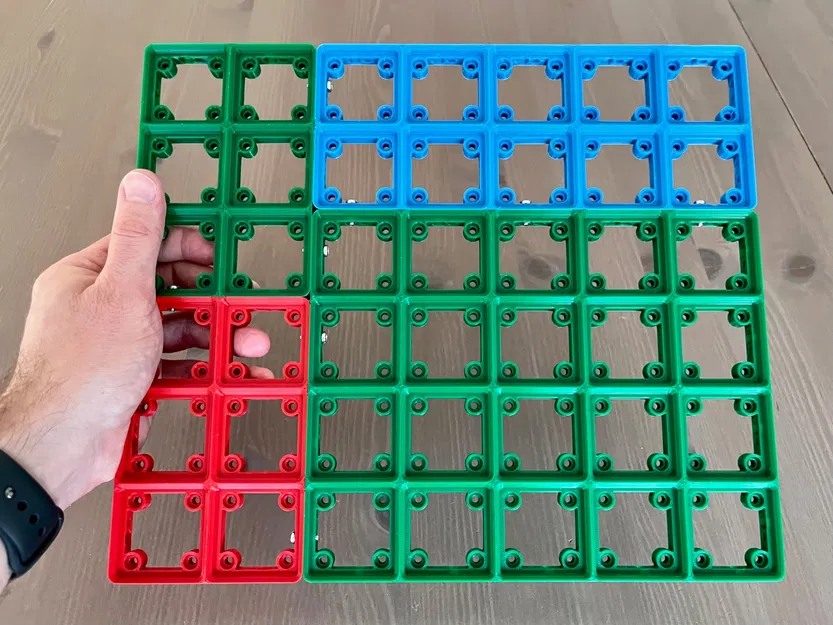

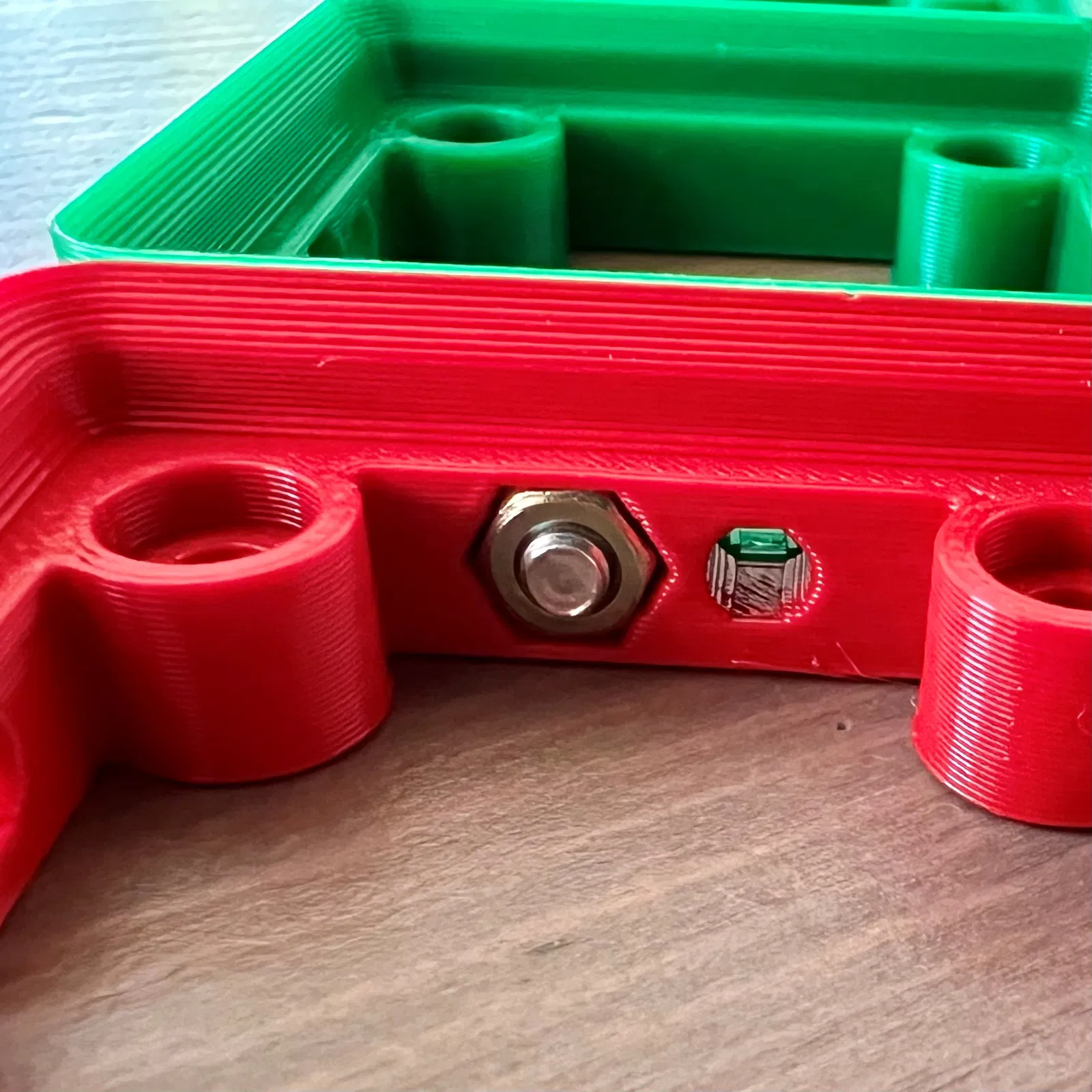

Baseplate được chỉnh sửa lại của tôi có thể được bắt vít với nhau bằng ốc và đai ốc M3 tiêu chuẩn. Tôi đã dùng ốc M3x10 cho bản in của mình nhưng dùng ốc dài hơn cũng được.

Các file cho mọi kích thước từ 1x1 đến 5x5 đều được cung cấp.

Hướng dẫn in:

• Chiều cao lớp: 0.25mm
• Hỗ trợ: Không cần

Cập nhật ngày 11-06-2023:

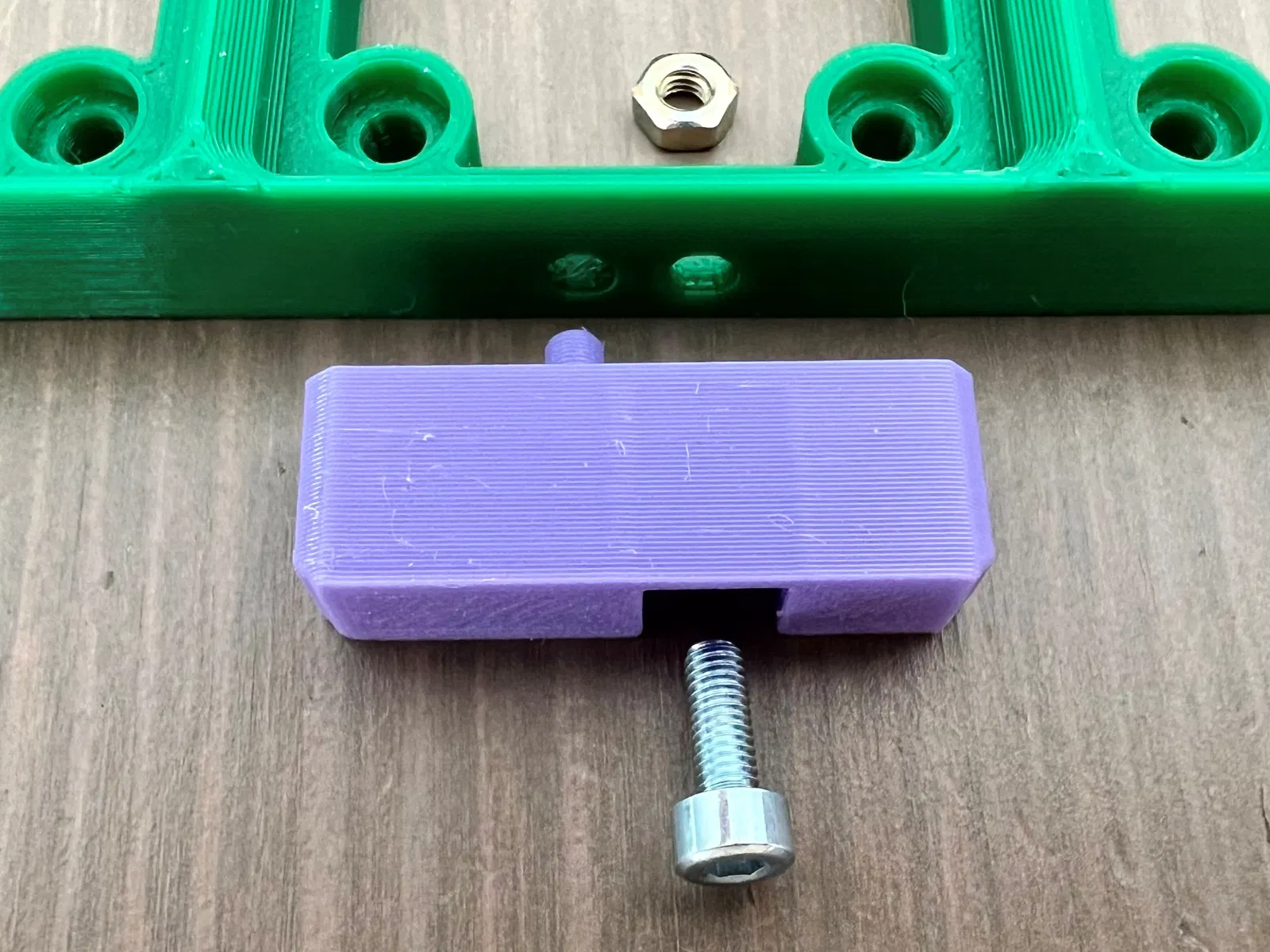

Tôi đã tải lên các bộ phận đệm (spacer) bổ sung vào các file. Chúng có thể được bắt vít vào cạnh của baseplate (cũng bằng ốc và đai ốc M3) và ngăn nó di chuyển bên trong ngăn kéo.

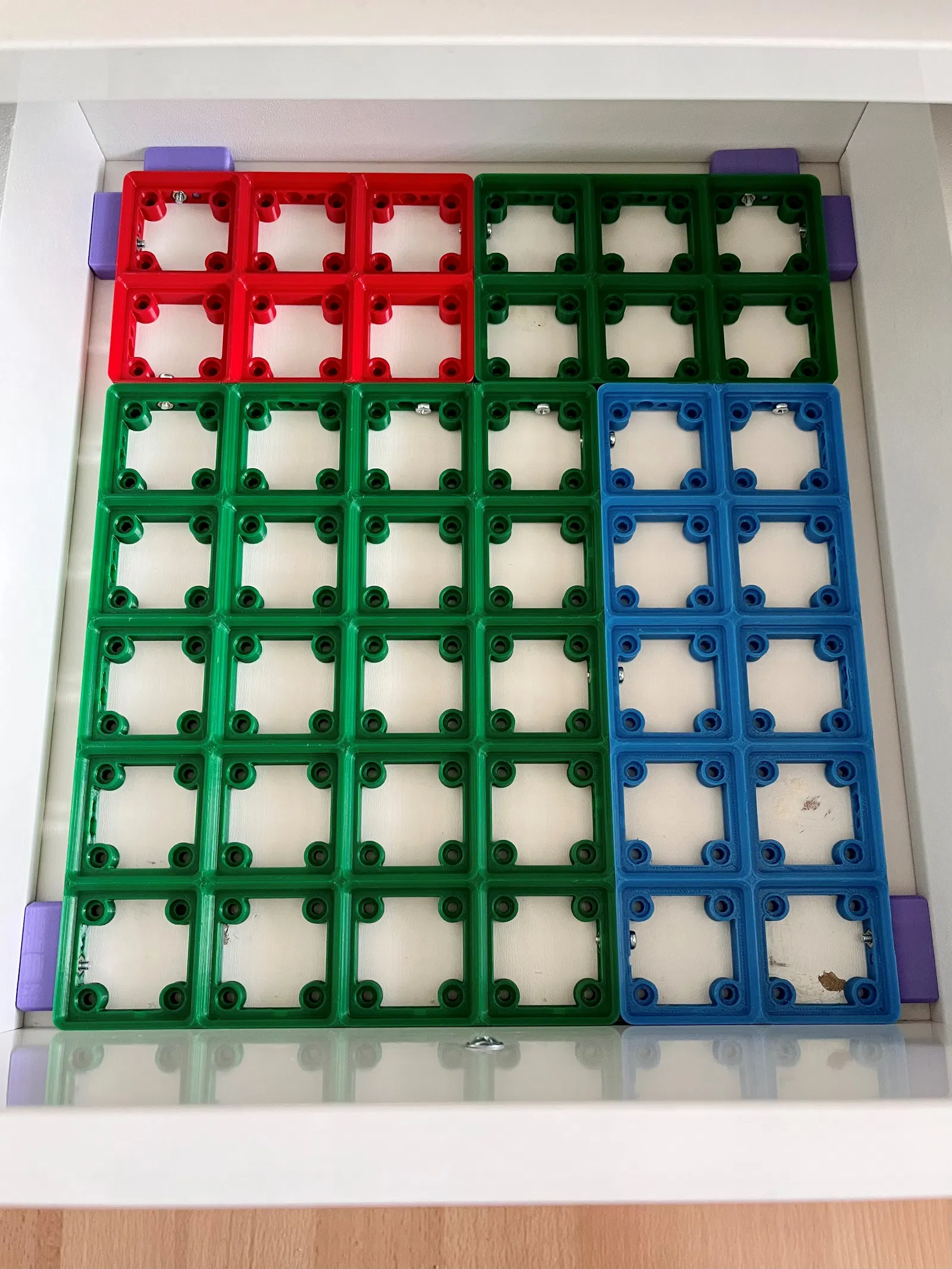

Ví dụ: Nếu bạn có khoảng hở 12mm giữa baseplate và thành ngăn kéo, bạn có thể in bộ đệm 12mm và gắn chúng vào một cạnh của baseplate hoặc in bộ đệm 6mm và gắn chúng vào cả hai cạnh. Xem ảnh mẫu trong thư viện.

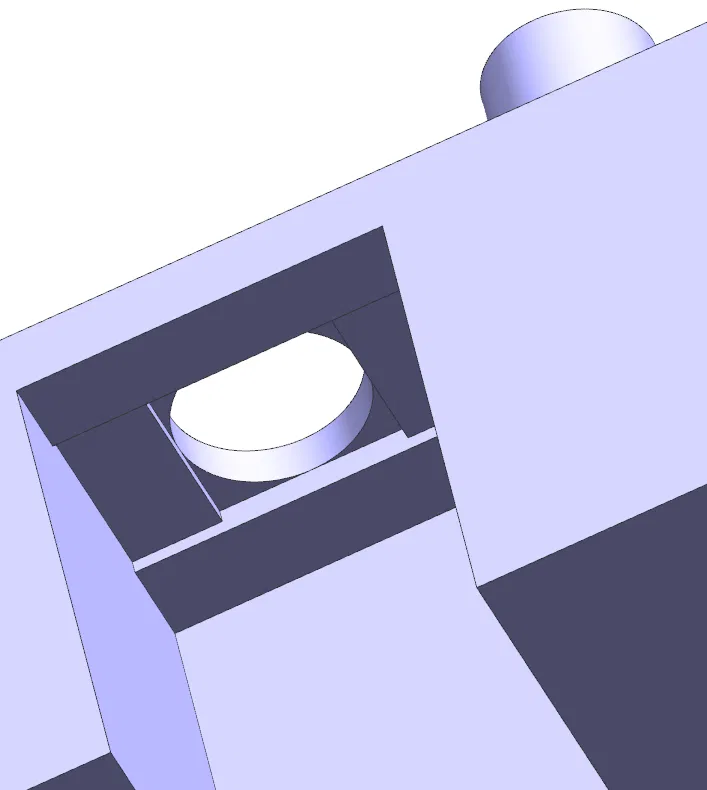

Bộ đệm có thể được in thẳng đứng (các file stl đã được định hướng đúng). Phần trên có lỗ ốc có thể in tốt mà không cần hỗ trợ nếu bạn đặt chiều cao lớp là 0.25mm. Tôi đã thiết kế khu vực này với các lớp xen kẽ để chúng có thể được bắc cầu trong quá trình in.

Cập nhật ngày 24-06-2023:

Tôi đã cập nhật các file và đóng lỗ xuyên để gắn nam châm lại để keo không bị rò rỉ ra ngoài. Tôi cũng đã thêm phiên bản không có lỗ nam châm để tiết kiệm một chút nhựa và thời gian in.

Cập nhật ngày 26-07-2023:

Đã tải lên các file STEP cho tất cả các baseplate.
